Neste estudo de caso, o geomensor foi contratado para demarcar os talhões de um imóvel e realizar o acompanhamento dos cultivos. O levantamento da área foi realizado com drone e posteriormente utilizamos a ortofoto para delimitação e composição da planta final do projeto com o quadro de áreas das diferentes culturas.
Em caso de dúvidas, clique nos links para acessar os tutoriais e vídeo aulas específicas de cada etapa.
1. Importação da imagem aérea do imóvel
A imagem foi processada no formato *.GeoTIFF e georreferenciada no sistema de coordenadas UTM atendendo as especificações do estudo, com isso importamos rapidamente a ortofoto no arquivo.
Dica!
Importe também imagens ortorretificadas em lat/long ou UTM nos formatos: *.ECW, *.JP2 e *.TIFF.

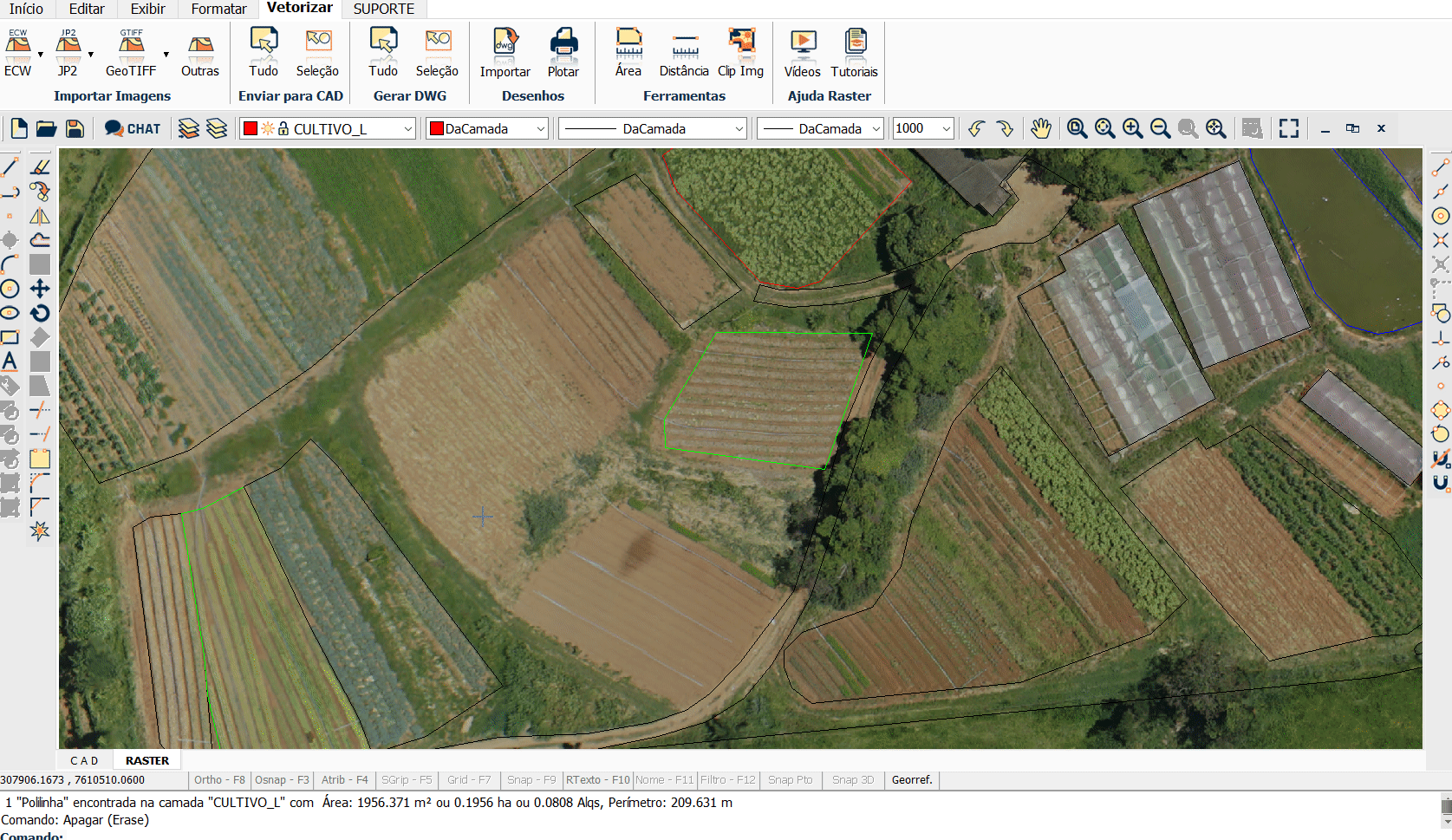

2. Delimitação dos talhões e envio para o ambiente CAD
Depois organizamos o arquivo em camadas (layer) de acordo com cada cultivo para facilitar a geração do quadro de áreas. Após todas as vetorizações fizemos o envio do desenho para o ambiente CAD.
3. Elaboração da planta final com os quadros de áreas

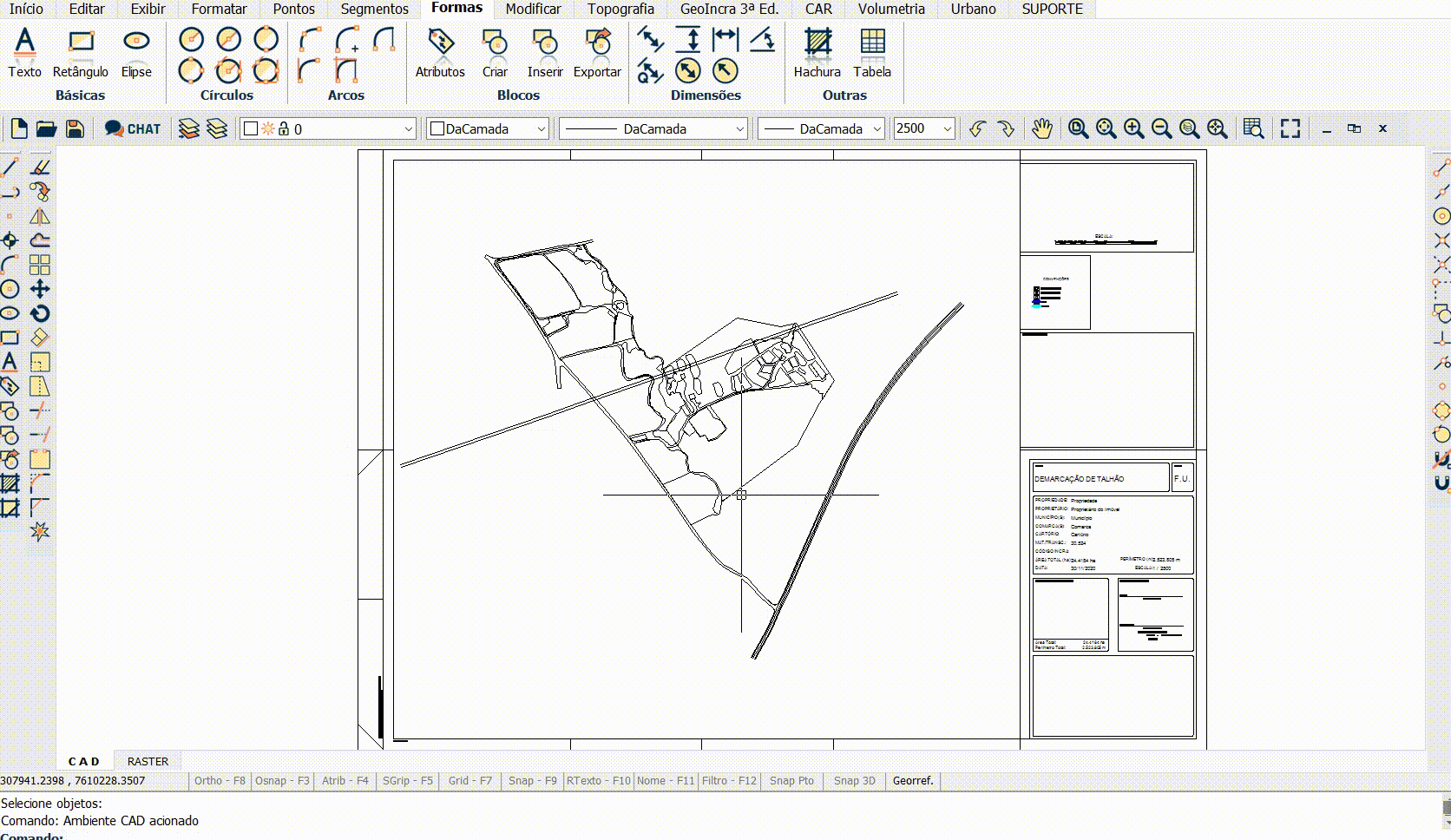

Com o desenho no ambiente CAD inserimos a folha e organizamos a malha de coordenada.
3.1 Quadro de áreas
Criamos o quadro de área com cada cultivo e ano de plantação para acompanhamento da lavoura.
Dica!
É possível importar dados de planilhas e criar tabelas personalizadas no Métrica TOPO.
3.2 Acabamento da planta
Inserimos as hachuras e organizamos a planta final.
3.3 Impressão no Raster
Para finalizar a geração da planta, enviamos os dados para o ambiente RASTER e imprimimos em PDF com a ortofoto como plano de fundo.
