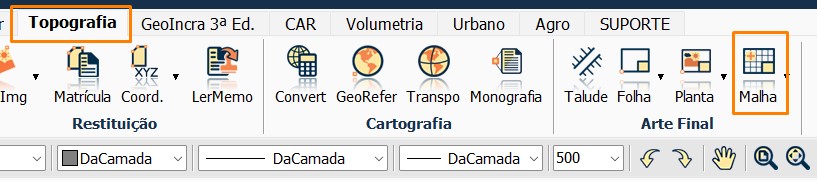

Para começar a utilizar o recurso, vá na aba Topografia ferramenta Malha.

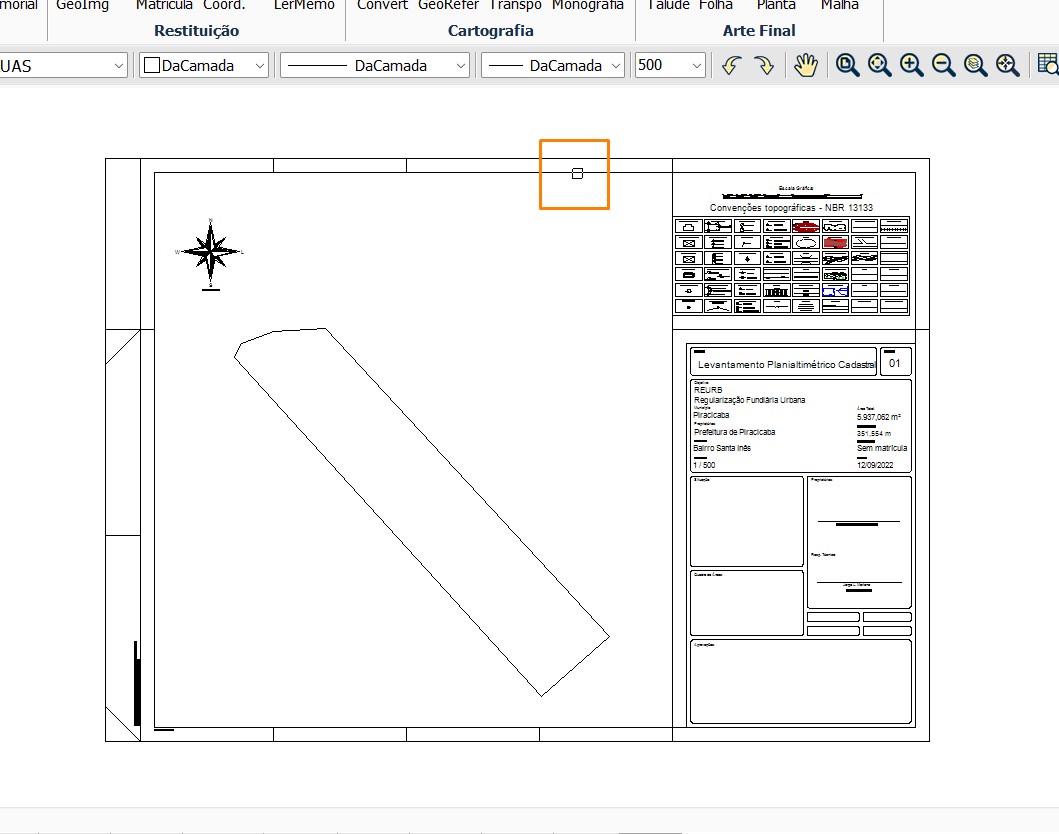

Clique na borda interna da folha, para representar o limite da malha.

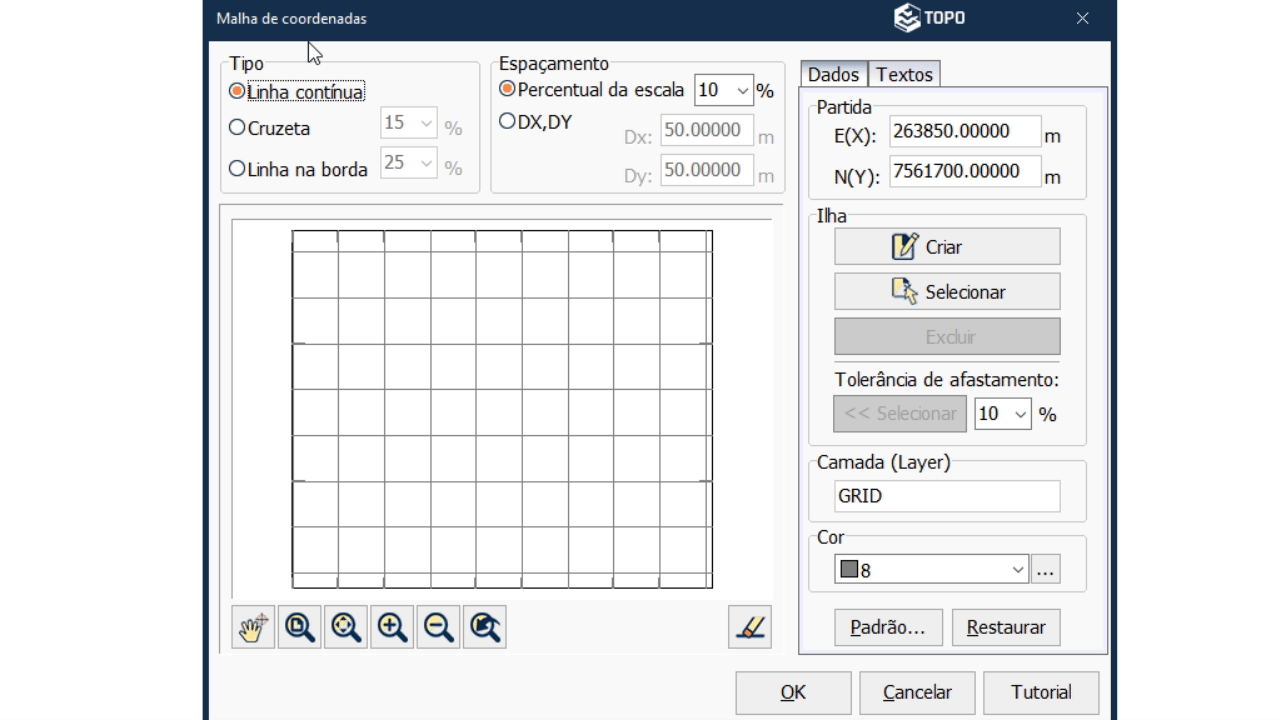

Altere entre os tipos de malha existentes: Linha contínua, Cruzeta ou Linha na Borda.
Em Espaçamento, altere o intervalo entre as linhas da malha.
• Optando por Percentual da escala, a escala do projeto é levada em consideração.
• Já em DX,DY é a distância em metros, entre as linhas.
Para que o projeto não fique sob as malhas de coordenadas, é preciso criar uma Ilha limitando os locais de criação das malhas, para não haver sobreposição no desenho.
Existem dois tipos de Ilhas no projeto.

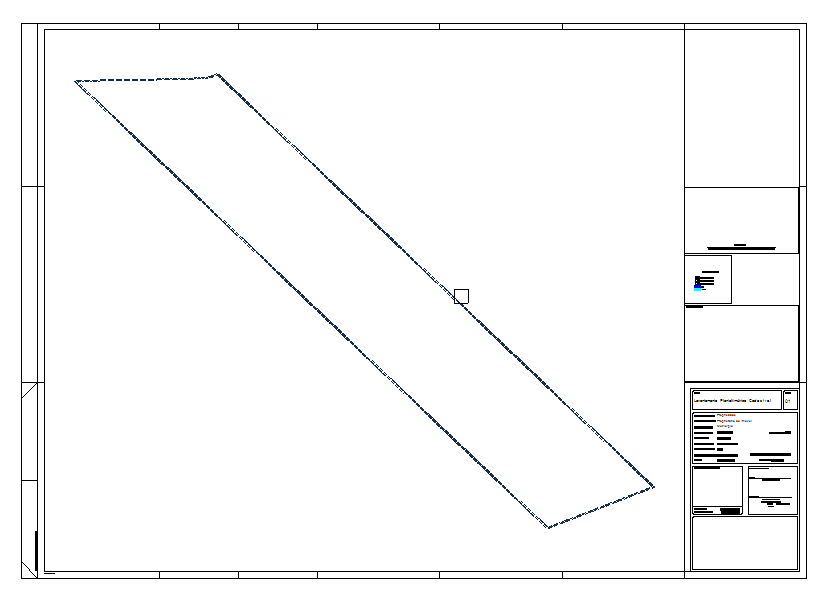

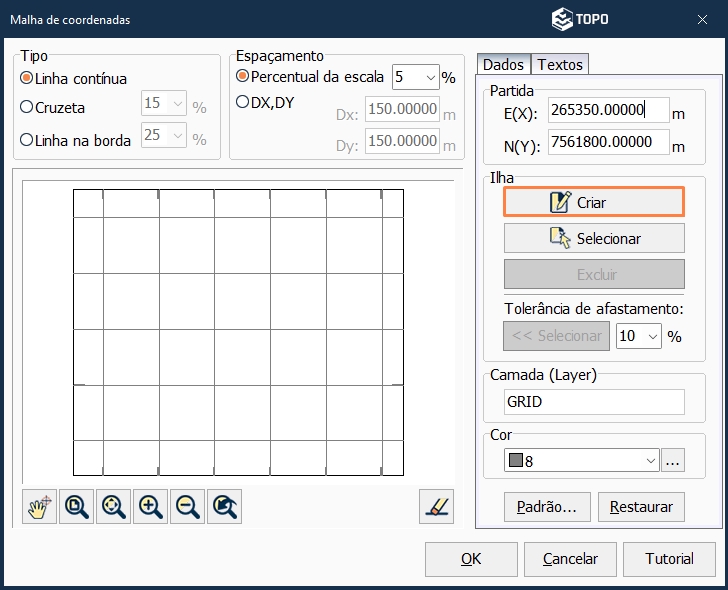

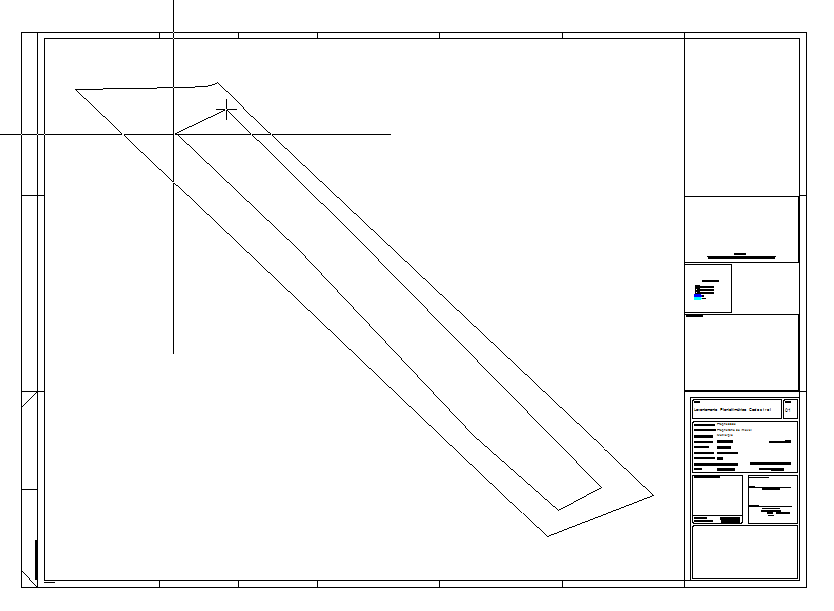

No botão CRIAR, podemos fazer uma polilinha no local onde serão geradas as ilhas.
Por outro lado, no botão SELECIONAR, é possível selecionar a própria polilinha do perímetro para que a mesma seja considerada uma ilha.
Agora, é hora de configurar os dados de texto. Na aba TEXTO, iremos escolher se as coordenadas serão geográficas ou em UTM. Também podemos escolher se o aparecimento delas será na malha vertical, horizontal ou ambas, além das casas decimais.
Após fazer todas as configurações necessárias, clique em OK para finalizar o procedimento.
Também é possível apagar a malha inserida automaticamente.

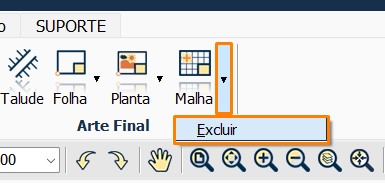

Basta clicar nesta seta ao lado da ferramenta e ir em Excluir.

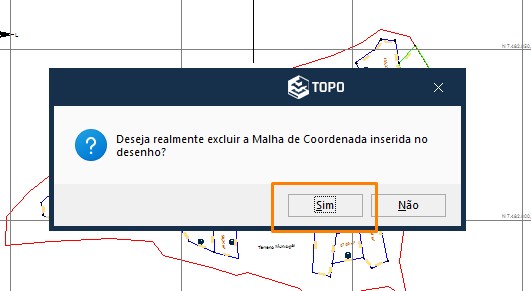

E depois clicar em Sim.
Gostou? Que tal conferir nossa vídeo aula?
Bom trabalho!
