Confira abaixo os pontos importantes que você pode conferir durante a execução de um projeto de loteamento.
Clique nos links para acessar aos materiais específicos.

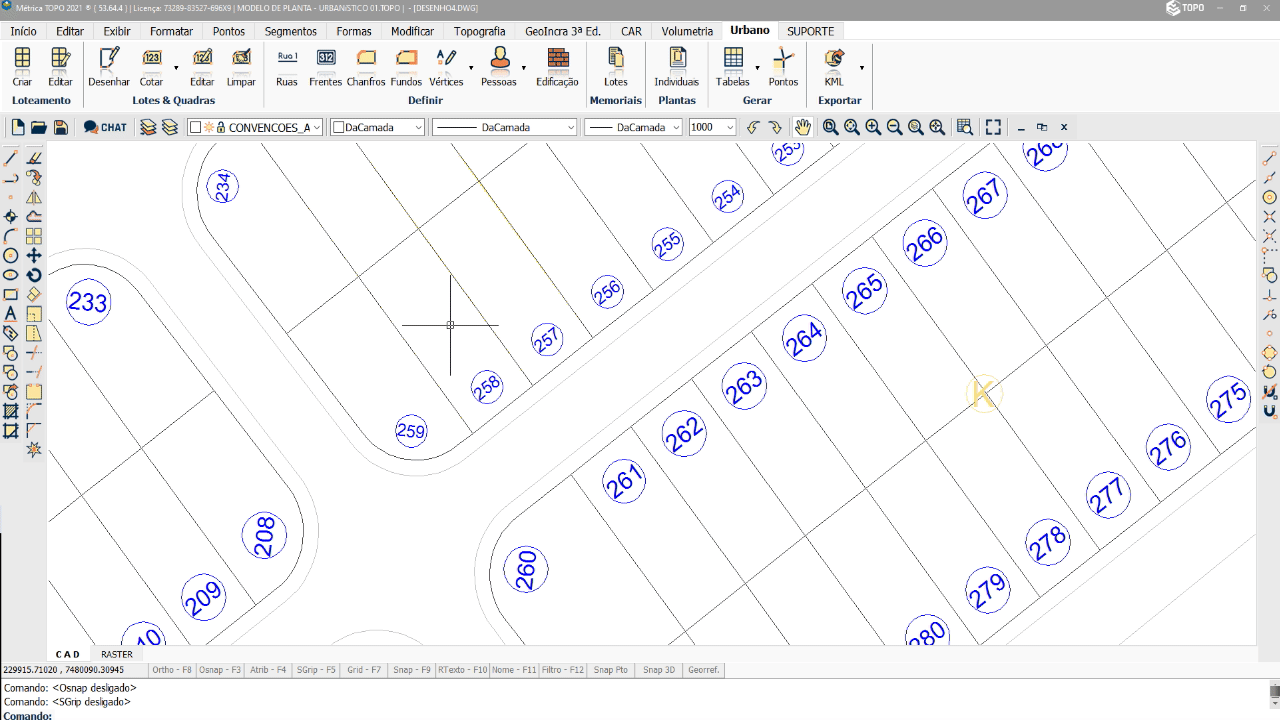

1. Checar realce dos lotes cotados
Após cotar os lotes da quadra, sempre confira o realce (contorno) em torno da polilinha da quadra. Para isso, vá na aba Urbano ferramenta Checar. Todos os lotes cotados devem estar englobados neste realce, caso contrário, é preciso revisar outras questões que serão mencionadas nos próximos itens.

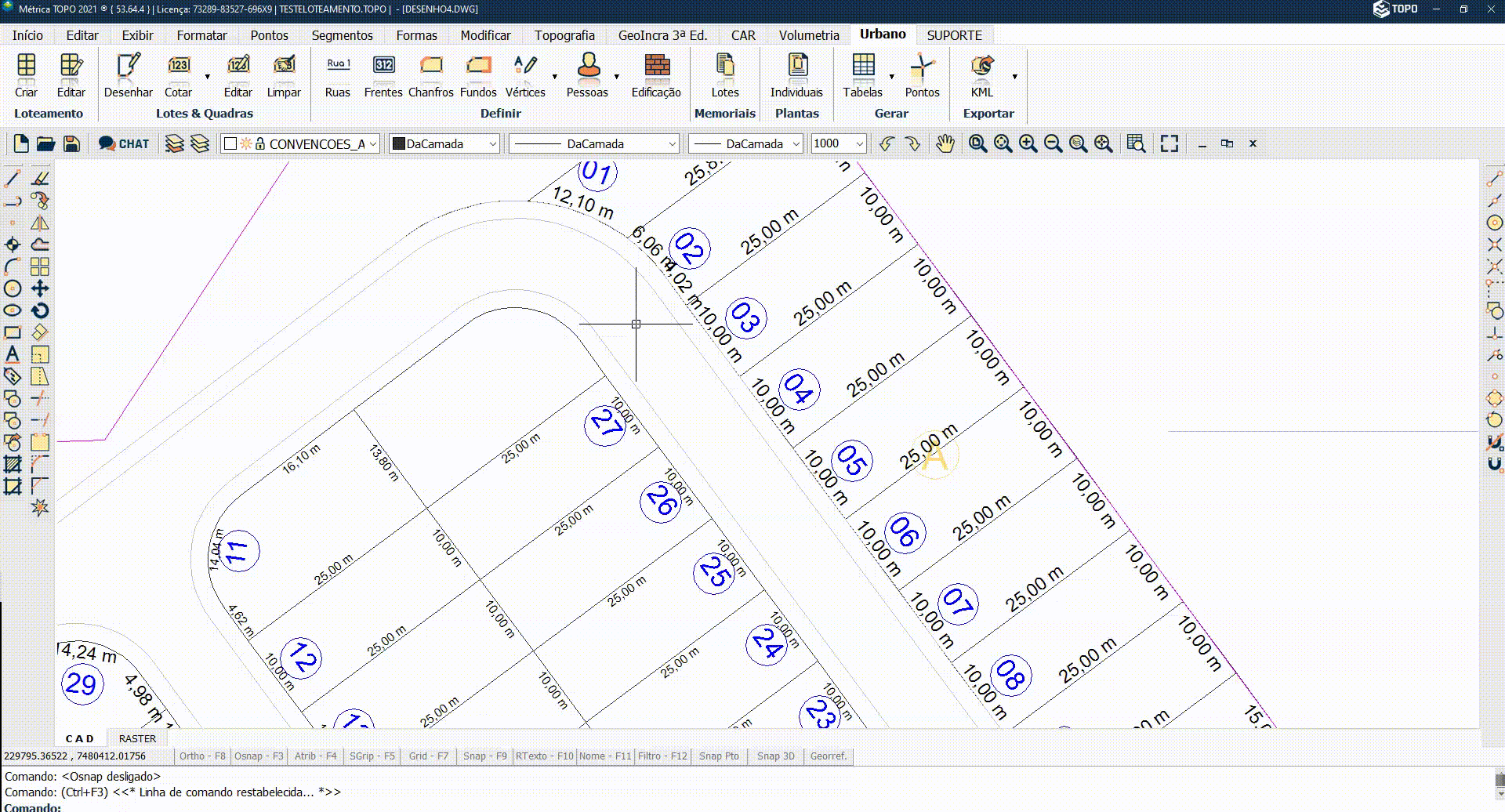

2. Vértice duplicado na polilinha

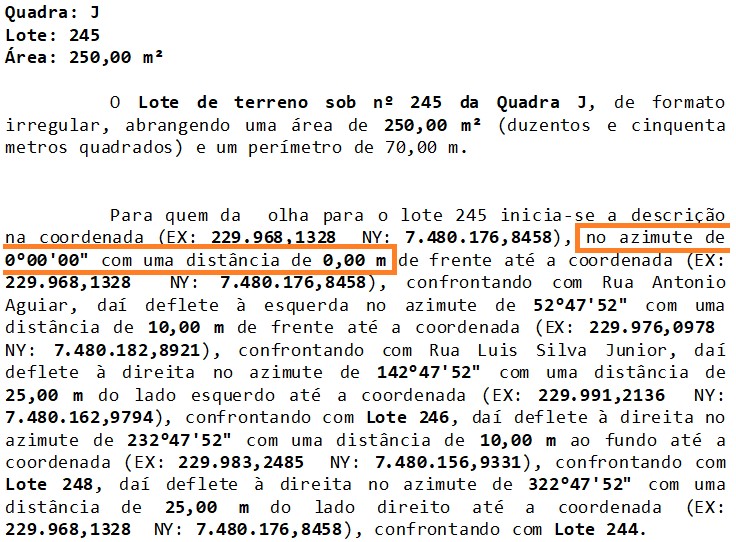

Para evitar distâncias e azimutes zerados no memorial ou na planta, verifique se existem vértices duplicados nos polígonos dos lotes, eles também podem interferir na cotação automática. Para fazer essa verificação, basta clicar duas vezes na polilinha do lote e observar se aparecerão linhas destacadas na cor vermelha. Outra opção é utilizar o comando IVD (Identificar vértice duplicado) na linha de comando (ou na barra de ferramentas) e selecionar seus polígonos.

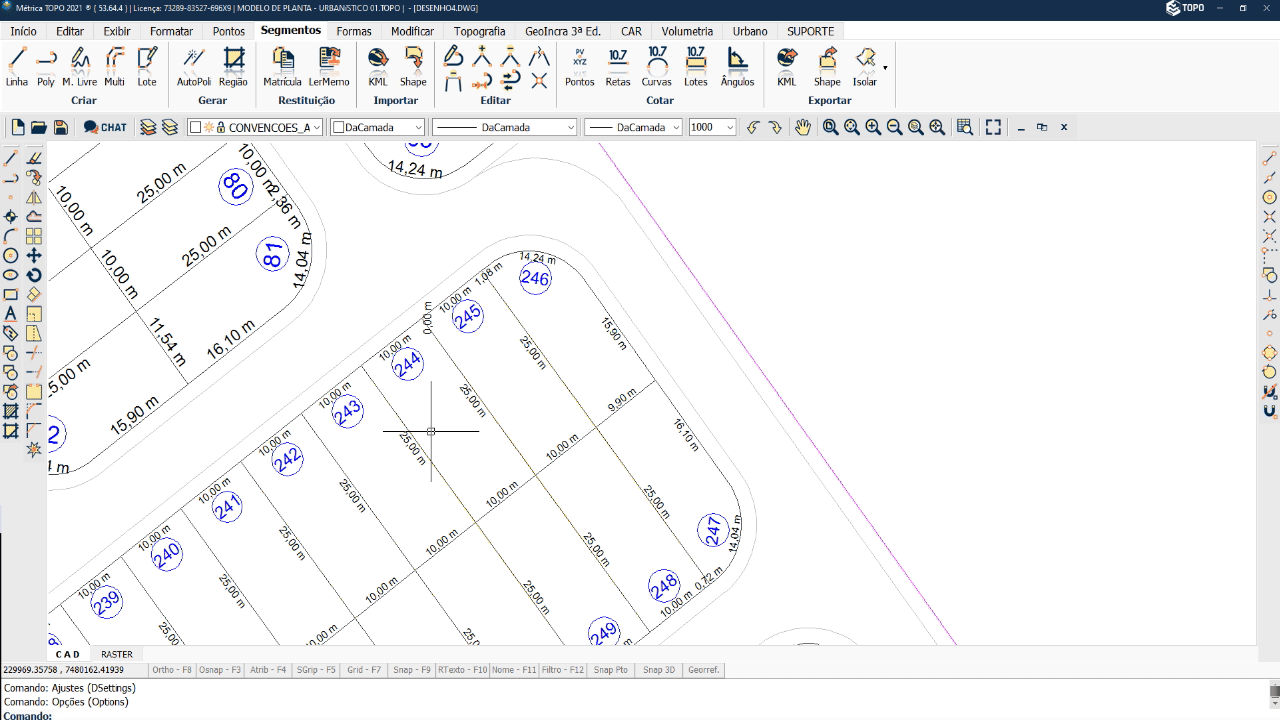

3. Vértices distantes
Caso os vértices coincidentes dos lotes não estejam sobrepostos, a cotação automática poderá não ocorrer. Aumento o zoom nas intersecções, efetue a verificação visualmente, identificando os locais onde existam vértices de confrontação e, se necessário, corrija habilitando o F5 (SGrip) e o F3 (Osnap).

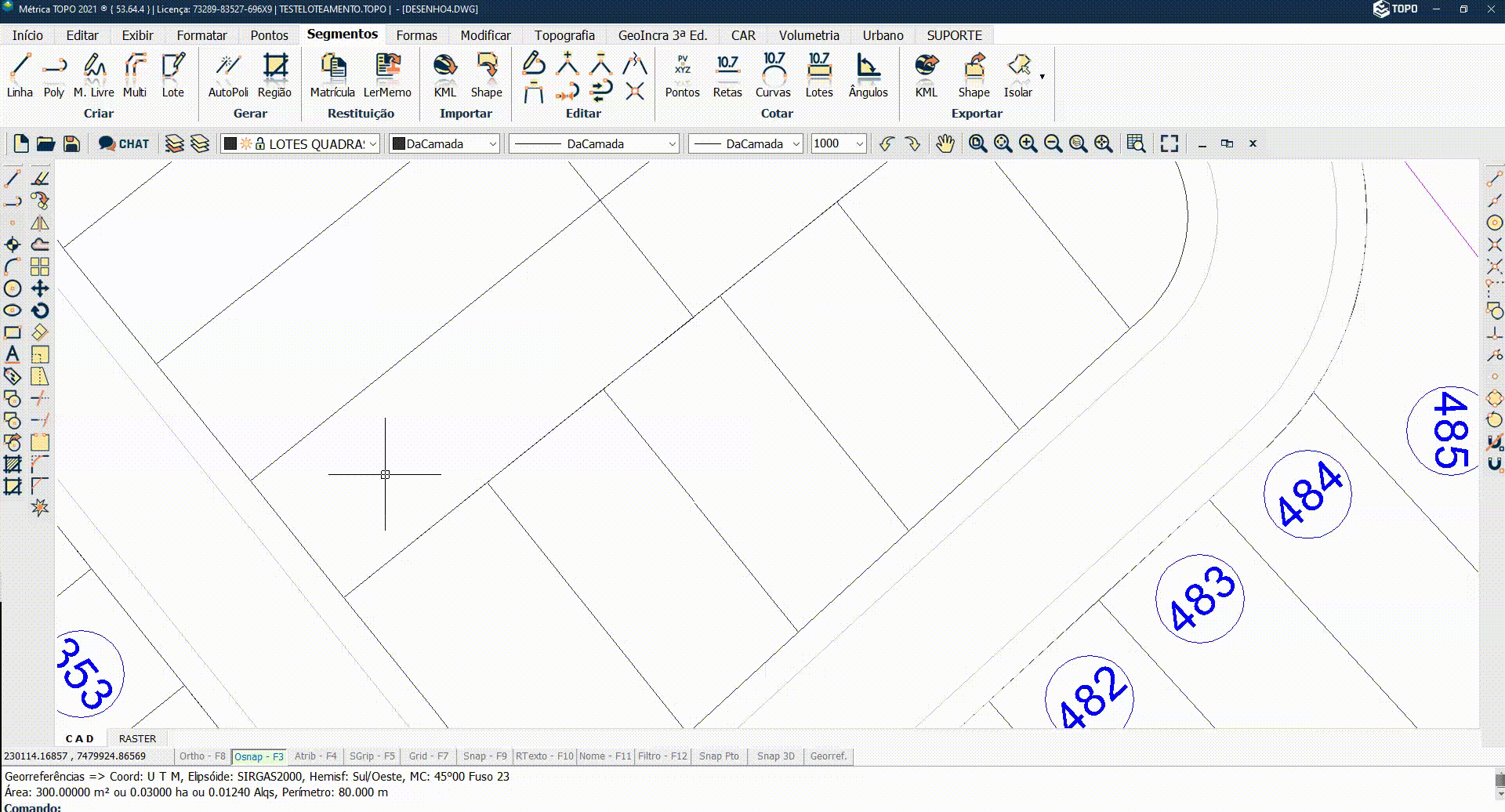

4. Segmentos duplicados
A duplicação de polígonos, polilinhas ou linhas pode interferir na cotação dos lotes e na geração de memoriais. Para saber se há polígonos duplicados, basta selecionar o polígono e move-lo para identificar outros.
5. Falta de vértice em confrontação
É necessário que em cada quebra dos polígonos dos lotes haja um vértice na poligonal do lote em questão, como no lote confrontante. Caso não tenha, tanto a cotação como a geração de memoriais serão comprometidas. Para saber se estão faltando vértices, basta selecionar a polilinha e conferir se um grip (vértice azul) será informado em cada confrontação. Para inserir vértices na polilinha, utilize o comando IV (Inserir vértice).

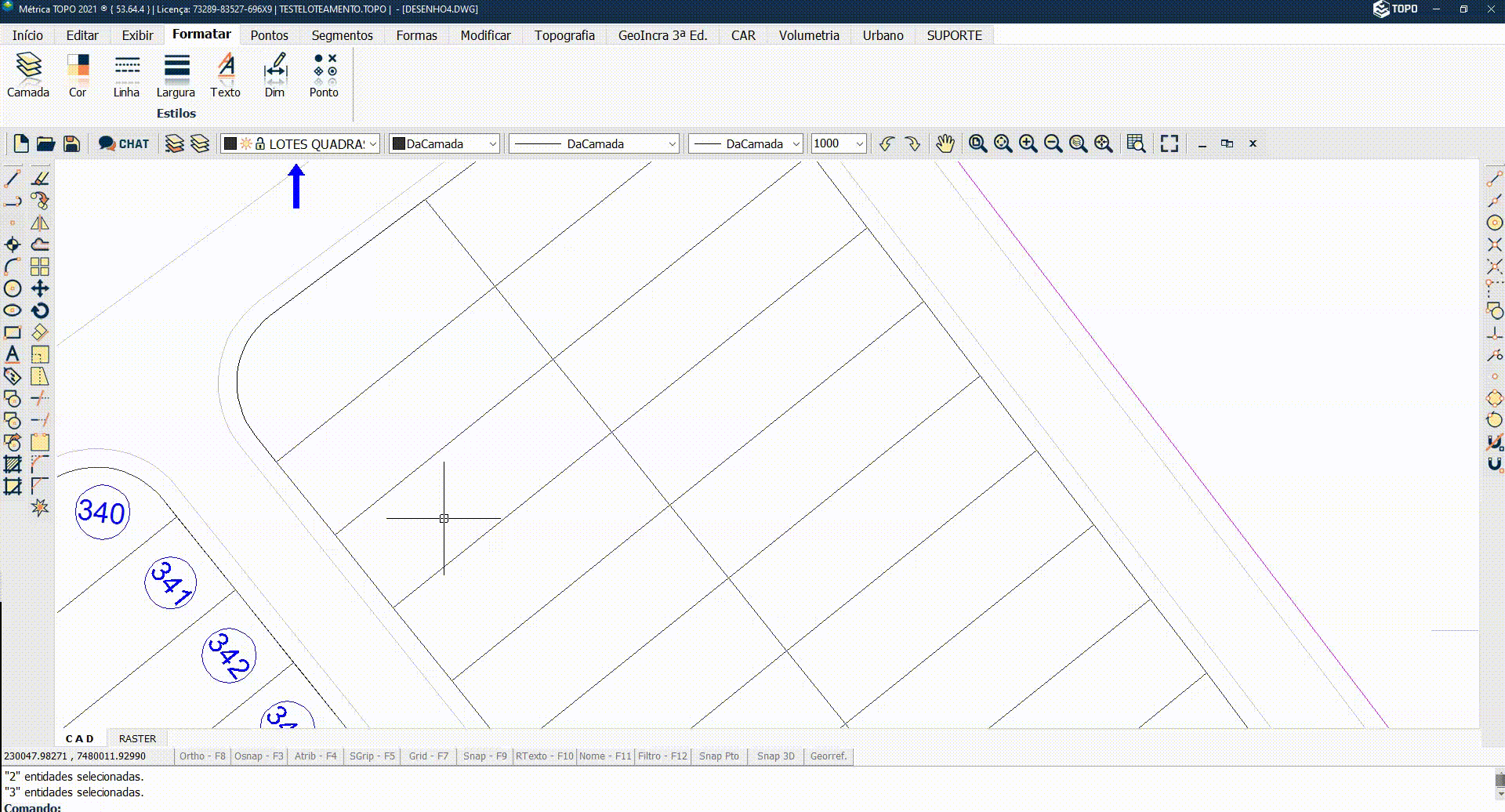

6. Camadas diferentes
Polígonos que representam o mesmo tipo de objeto (exemplo: polilinhas de lotes), mas que estão em camadas diferentes, podem interferir na cotação automática. É preferível que todos os lotes da mesma quadra estejam na mesma camada. Para saber se estão em camadas diferentes, basta selecionar os polígonos e acompanhar se no controle de camadas, ficará em branco. Se estiver em branco, você deve corrigir os lotes e deixa-los todos na mesma camada.

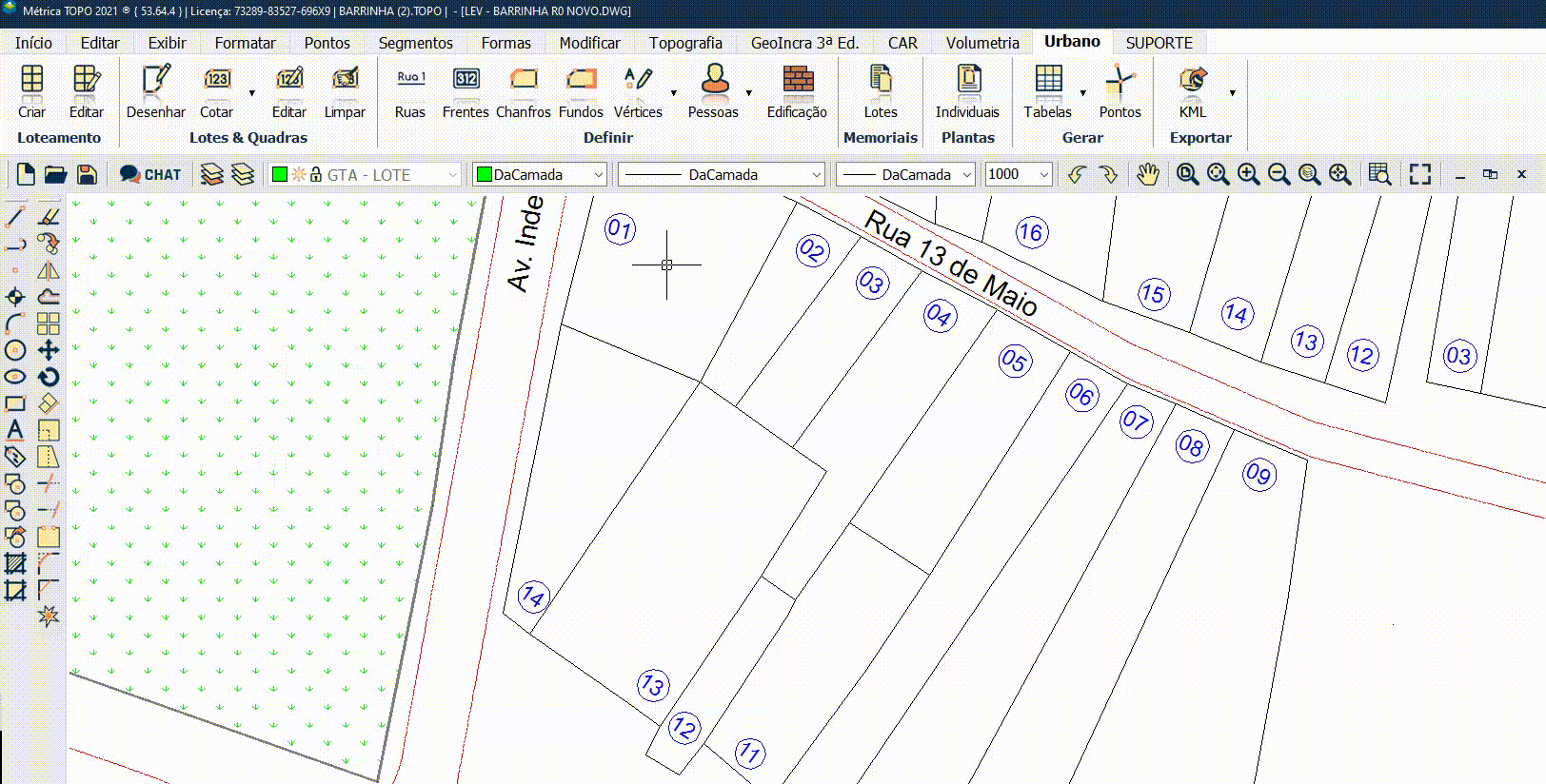

7. Conferir fundos
Ao cotar lotes no Métrica TOPO e definir suas frentes, os fundos são automaticamente configurados. Entretanto, em lotes irregulares, caso algum lado tenha sido identificado como fundo, é importante conferir novamente essas configurações, e configurar corretamente, para que a descrição de fundos e frentes saia corretamente nos memoriais. Todos os lotes devem ter frentes e fundos definidos através das respectivas ferramentas.
BOM TRABALHO!
