Para realizar um cálculo de platô plano, siga as etapas abaixo.
Caso precise, clique nos links dos materiais específicos:
1 - Importar os pontos
Nesta etapa importe um relatório ASCII (.txt) ou importe um .DWG, e assim teremos apenas os pontos no CAD do Métrica TOPO.

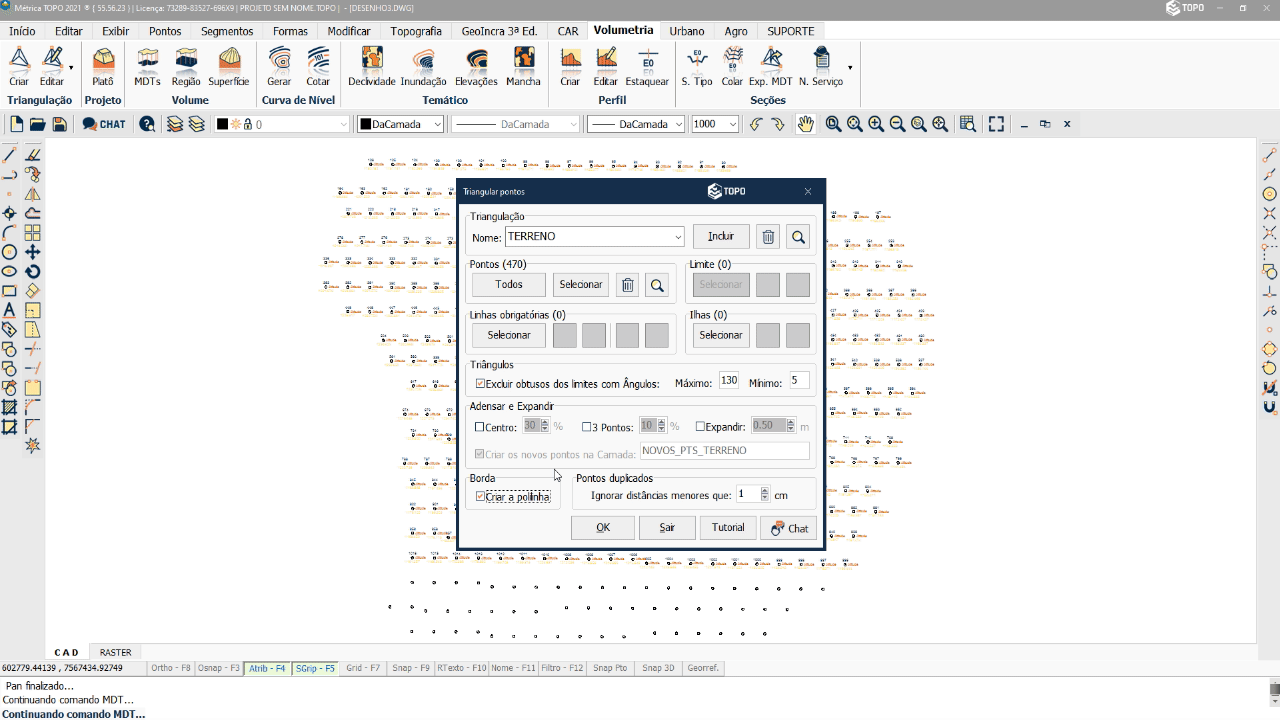

2 - Gerar Triangulação (MDT)
Agora, com os pontos na tela, podemos gerar a triangulação (MDT).
Caso seja preciso, pode editar a triangulação (MDT).
3 - Gerar a polilinha do limite do cálculo
Desenhe a polilinha delimitando a área para o cálculo de platô. Tanto a área útil como os taludes serão criados dentro desse limite.
4 - Cálculo de Platô Plano

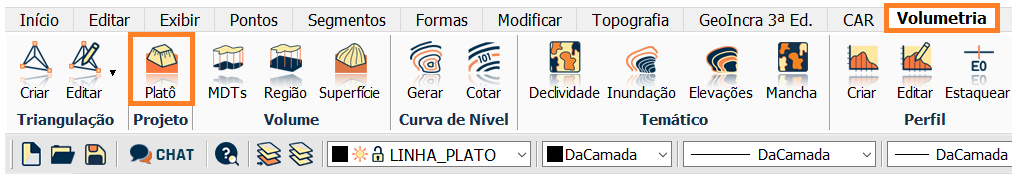

Selecione a aba Volumetria > Platô.
Vamos aprender nesta seção como realizar o cálculo de platô plano.
Primeiramente, selecione a triangulação de acordo com a área de interesse para o cálculo.
Depois, informe a COTA de projeto do platô.
Configure o intervalo em metros que será calculado os pontos de intercepção do platô com terreno.
Agora configure como deseja gerar o Talude de Corte e a Saia de Aterro.
- O que é talude?
O talude nada mais é do que um terreno inclinado que serve como base de sustentação ao solo, sendo que há dois tipos:
- Talude de corte: é aquele que se forma como resultado de um processo de corte, de retirada de material.
- Talude de aterro: é aquele que se forma como resultado da deposição, da terraplenagem e de botas-fora.
Lembrando que a inclinação da saia do aterro ou a rampa do corte é expresso pela relação v : h (vertical e horizontal) de um retângulo. Um talude na proporção 3:2, significa que a cada 2 metros de avanço no plano horizontal teremos 3 metros na vertical.
Importante: % não indica o ângulo de inclinação, por exemplo, 100% de inclinação equivale a 45° que seria a proporção 1:1.
Caso necessite calcular também as bermas e banquetas, você deverá informar as suas medidas.
- A cada: a cada quantos metros de desnível será feita uma berma;
- Largura: largura máxima da berma;
- Inclinação: porcentagem de inclinação para dentro da berma.
- O que são Bermas e Banquetas?
São plataformas longitudinais (degraus) entre os taludes de corte ou de aterro. As bermas têm o objetivo de melhorar a estabilidade de taludes e de facilitar a instalação do sistema de drenagem superficial. É feita a divisão do talude geral, quebrando sua continuidade, com dimensões e posicionamento em níveis adequados, também servindo de acesso aos diferentes níveis. Os estudos de estabilidade de taludes, desenvolvidos pelo setor de geotécnica, podem recomendar a execução de banquetas, com vistas a aumentar o fator de segurança de taludes de cortes e aterros muito elevados. É fácil notar que, quanto maior o número de banquetas, mais suave se torna a inclinação do talude.

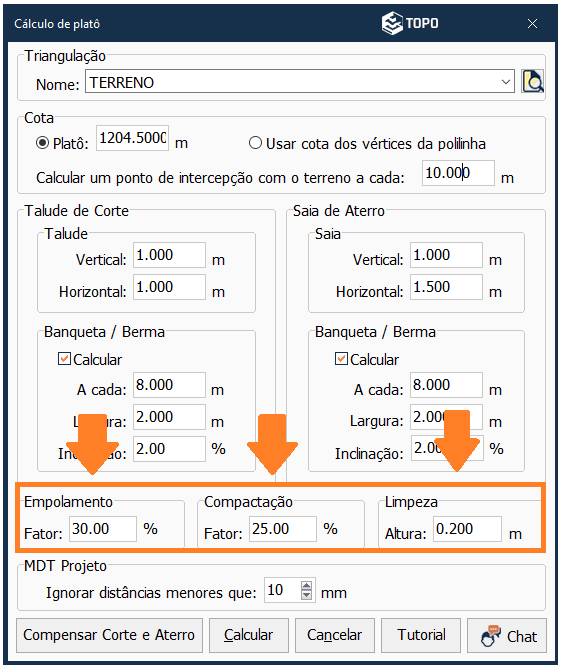

Defina agora os fatores de empolamento, compactação e limpeza.
- O que é empolamento e compactação?
Ao natural, o solo geralmente possui um grau de compactação ocasionado pela própria ação das intempéries como chuva (umidade), sol (calor), ventos, etc., que elimina a presença de água ou ar entre os grãos que o compõe. Com o passar dos anos, o solo automaticamente reduz de tamanho compactando-se até um determinado grau, devido a maior agregação (proximidade) de seus grãos. Quanto mais compactado, mais duro e firme é o solo. Quando é efetuado algum trabalho de terraplenagem com a escavação deste solo natural, há a descompactação do solo gerando uma certa expansão volumétrica devido à desagregação dos grãos que compõe o solo, tornando o solo macio. Isso se dá pela entrada de ar entre os grãos que compõe o solo. A isso damos o nome de empolamento.
Mas geralmente, em trabalhos de terraplenagem de pequeno porte, boa parte das empresas somam ao volume total calculado para escavação de 30% a 40%, mas é claro, sempre variará do tipo de terra escavado e sua composição.
- O que é Limpeza?
Os serviços de limpeza e destocamento serão executados objetivando a remover, das áreas destinadas ao rebaixamento do nível do terreno e o recebimento de aterros, às obstruções naturais e artificiais, que porventura existirem tais como, arbustos, tocos, entulhos ou matacões.
Depois, configure se deseja ignorar os pontos com distâncias menores que a informada. Quando checar essa opção, serão ignorados na triangulação (MDT) do projeto os pontos em que a distância entre eles seja menor que o valor informado.
Clique em Calcular.

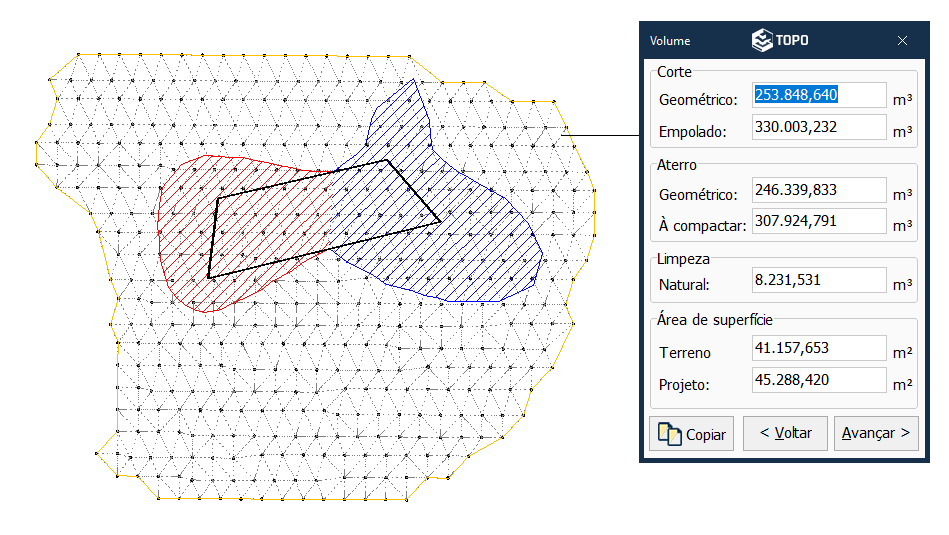

Na próxima tela, será exibido o volume de solo a ser movimentado, nos itens Corte e Aterro são exibidos os volumes naturais (Geométrico) e os mesmos volumes multiplicados pelos respectivos fatores de conversão (Empolamento e Compactação).
Os dados obtidos na janela Volume podem ser copiados e posteriormente colado no próprio desenho, ou em um arquivo de editor de textos.
Após copiar, clique em Avançar.

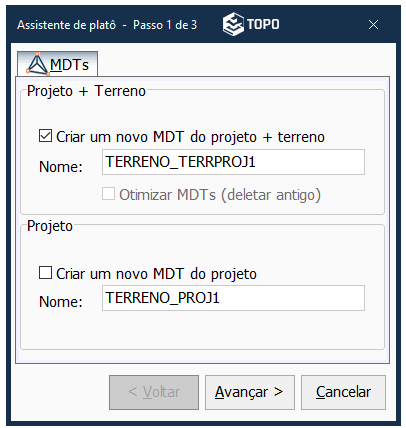

- Passo 1 de 3
Nesta etapa, é possível gerar a triangulação do projeto.
- Projeto + terreno: Gera um novo MDT do terreno já com os dados do projeto.
- Otimizar MDTs: Em caso de patamarização de lotes, exclui o MDT anterior, mantendo apenas o novo, com os diversos platôs criados.
- Projeto: Gera um novo MDT apenas com os dados do projeto.
Clique em Avançar após escolher sua opção.

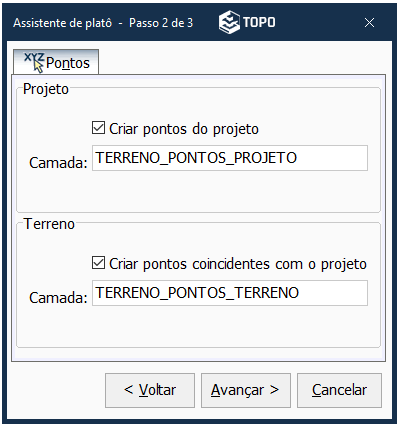

- Passo 2 de 3
Nesta etapa, é possível gerar os pontos de projeto do cálculo de platô.
- Pontos do projeto: Criam no desenho os pontos de projeto para a futura demarcação em campo (locação).
- Pontos coincidentes com o projeto: Criam pontos no mesmo local dos pontos de projeto.
Escolha as opções que desejar e clique em Avançar.

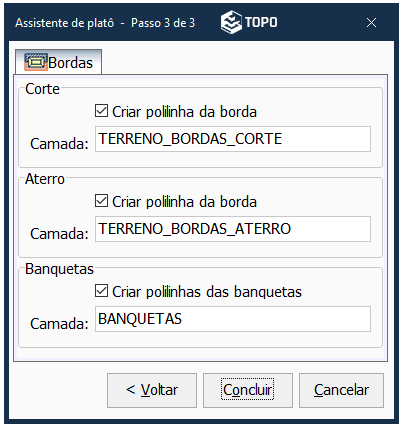

- Passo 3 de 3
Nesta etapa, serão criadas as polilinhas das bordas dos taludes de corte, aterro e banquetas.
- Bordas
- Corte: Desenha a linha da borda da região de corte.
- Aterro: Desenha a linha da borda da região de aterro.
- Banquetas: Desenha as polilinhas das banquetas.
Clique em Concluir.

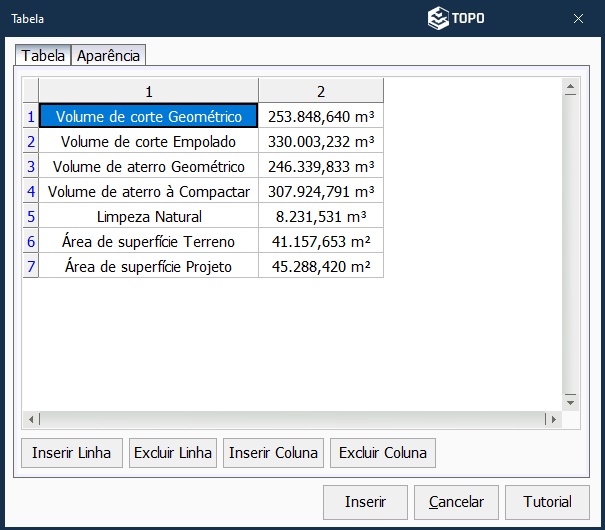

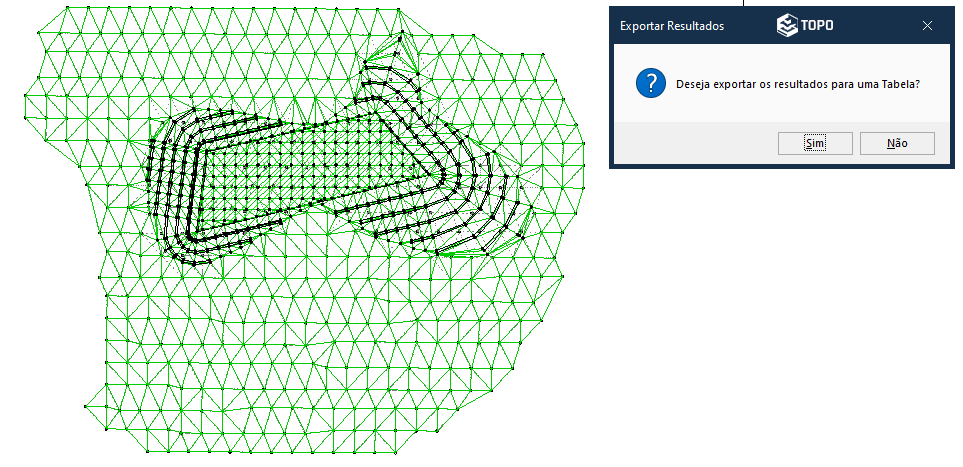

Se desejar, pode inserir a tabela com os resultados na planta, basta clicar Sim.
Ao clicar em Inserir, selecione no clique o local onde deseja inserir a tabela.

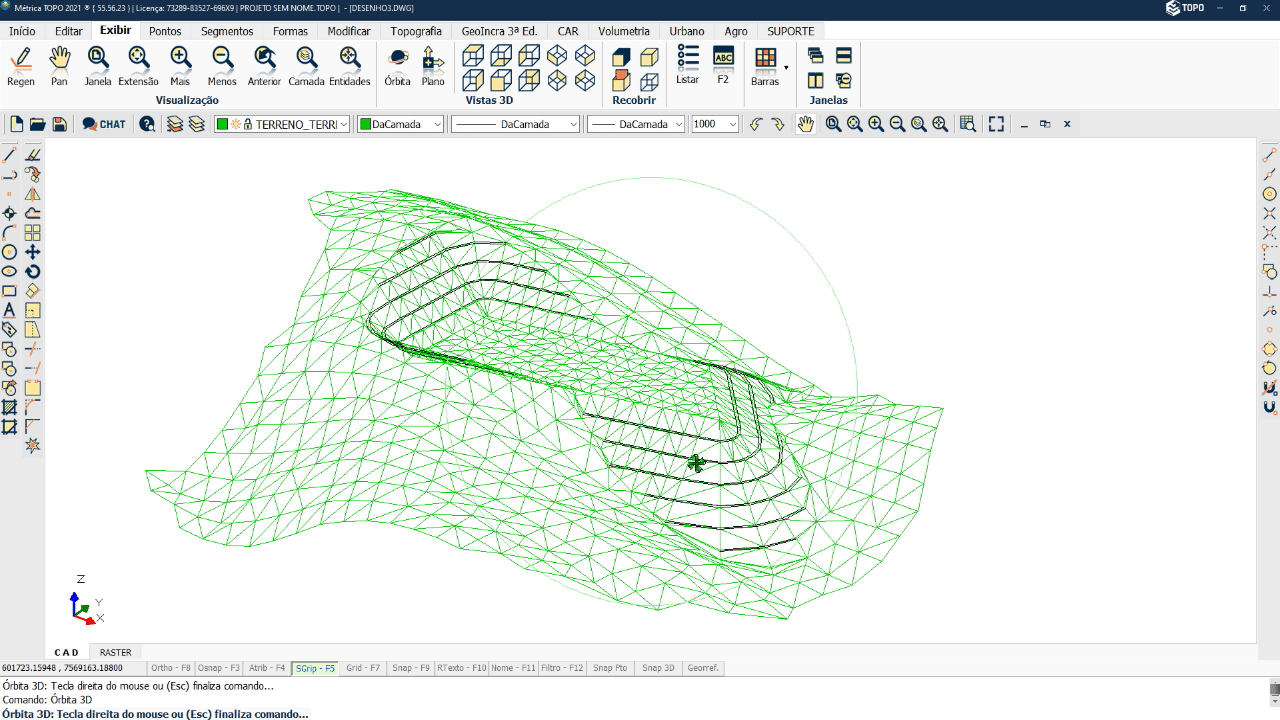

Dica: Visualize melhor em 3D o resultado do cálculo de platô por meio da Ferramenta Órbita.
Ao finalizar este procedimento, caso desejar, aplique o cálculo de Volume entre MDTs por Perfil e Seção. Assim será gerado a memória de cálculo da movimentação de terra.
Veja a vídeo aula abaixo para te auxiliar:
Caso queira conhecer mais sobre diferentes tipos de cálculo de platô, clique aqui e assista ao Curso Rápido de Platô.
ÓTIMO TRABALHO!
