Neste estudo de caso, o profissional geomensor foi contratado para auditar o volume de resíduos sólidos recebidos no aterro sanitário municipal. Além disso, também é necessário acompanhar a capacidade total de seu armazenamento, com o objetivo de garantir a vida útil do empreendimento.
Caso tenha dúvida, clique nos links para acessar os tutoriais e vídeo aulas específicas de cada etapa.

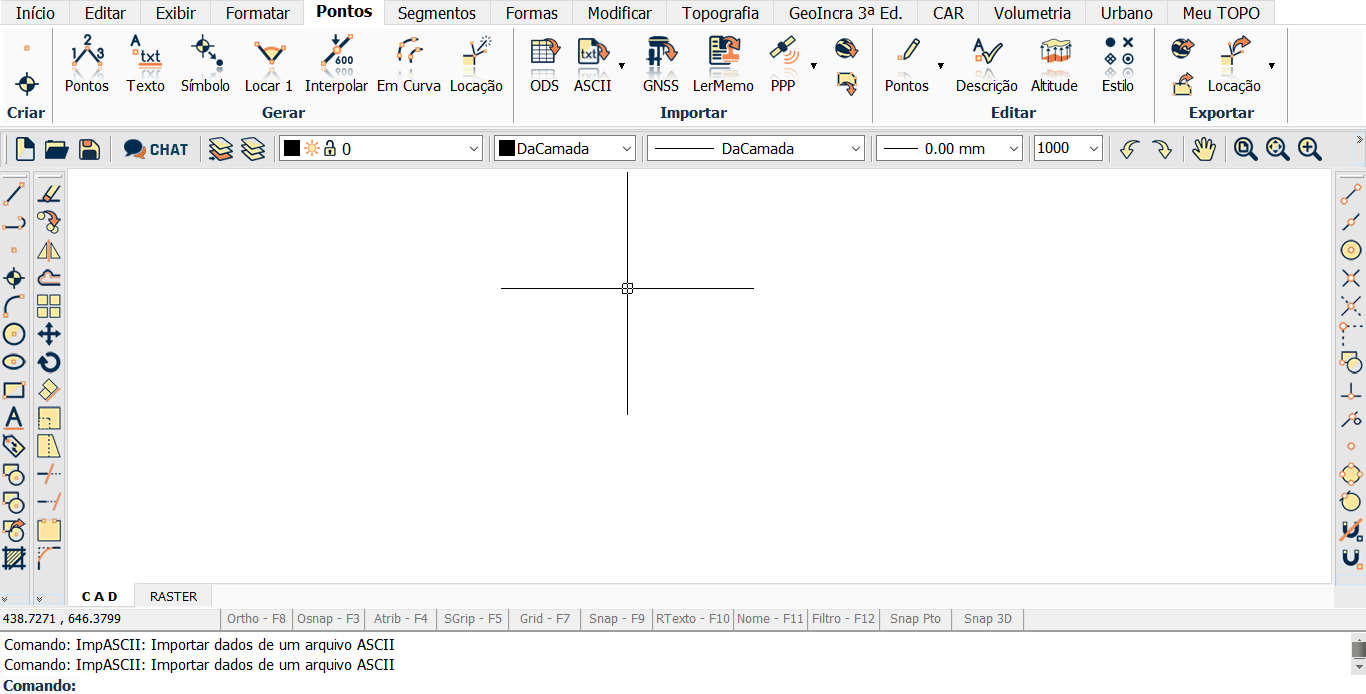

1. Importando os pontos
Durante o levantamento de campo foi realizada a medição do material existente já aterrado. Estes resíduos estavam dispostos em patamares com diferentes cotas; e os dados coletados foram importados no formato ASCII (*.txt).

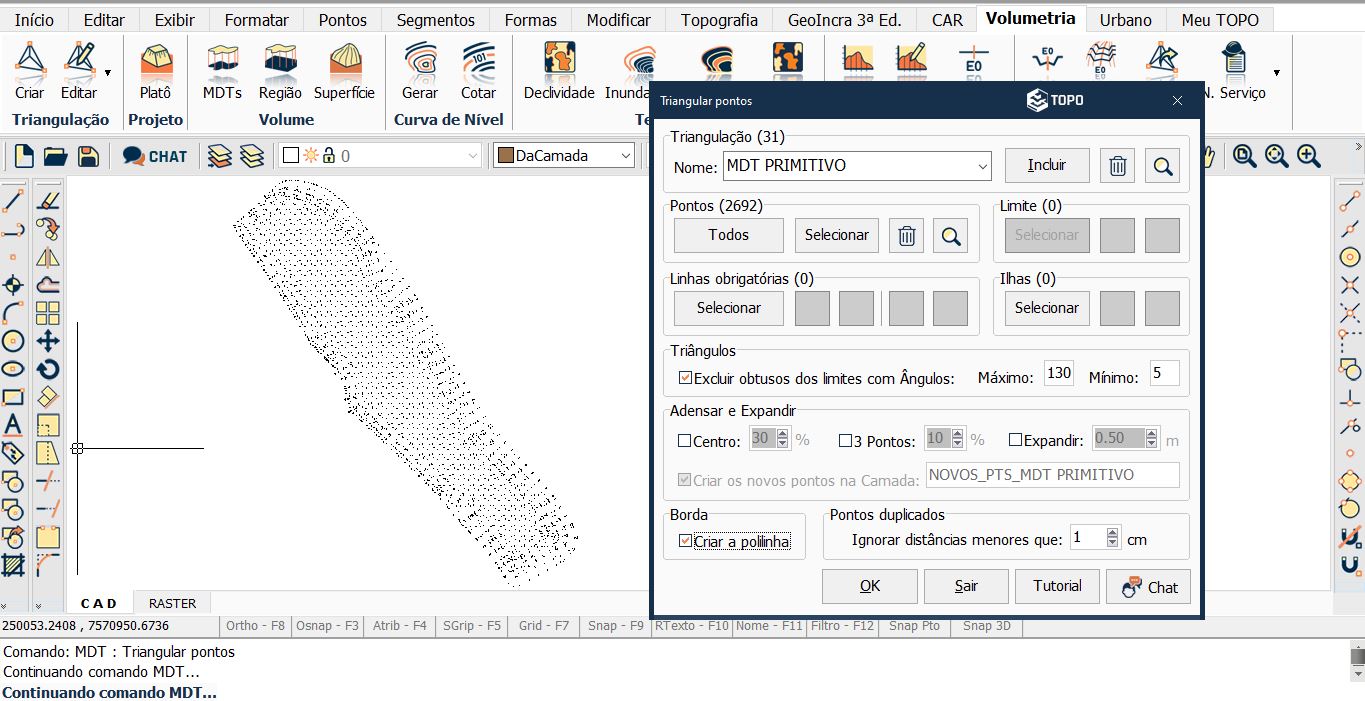

2. Criação da triangulação (MDT PRIMITIVO – Área atual)

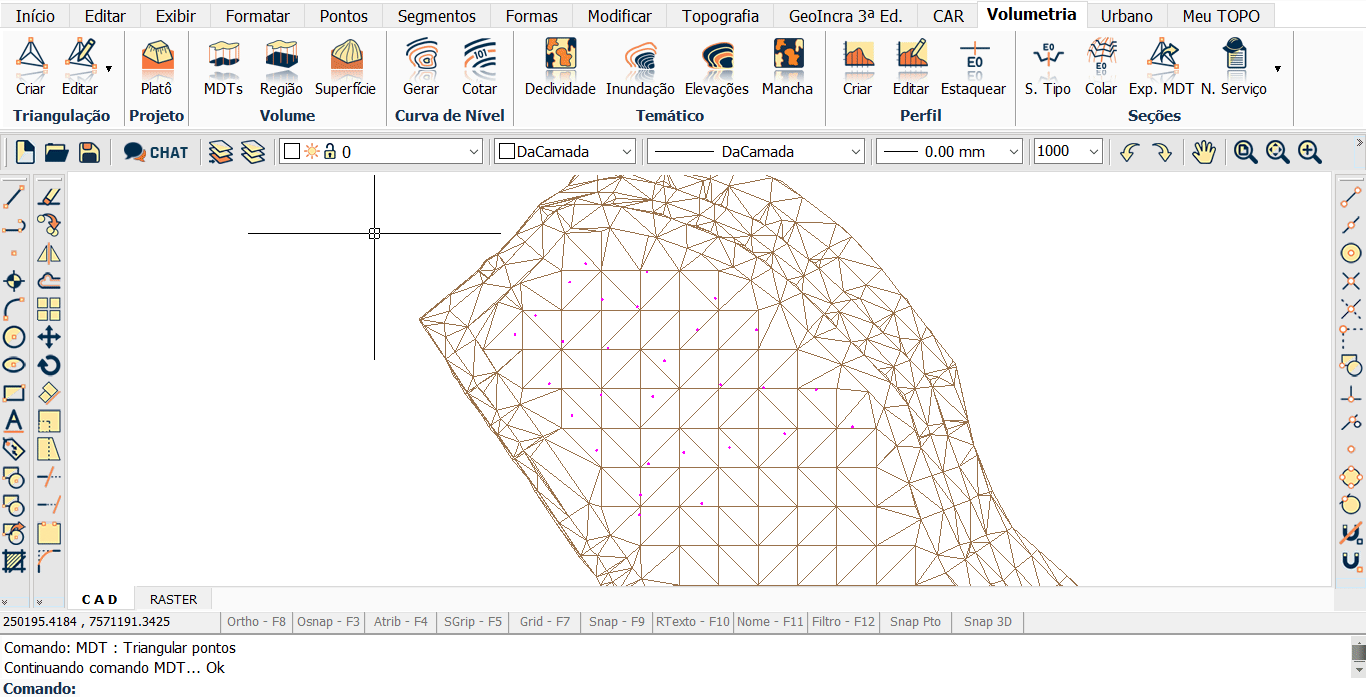

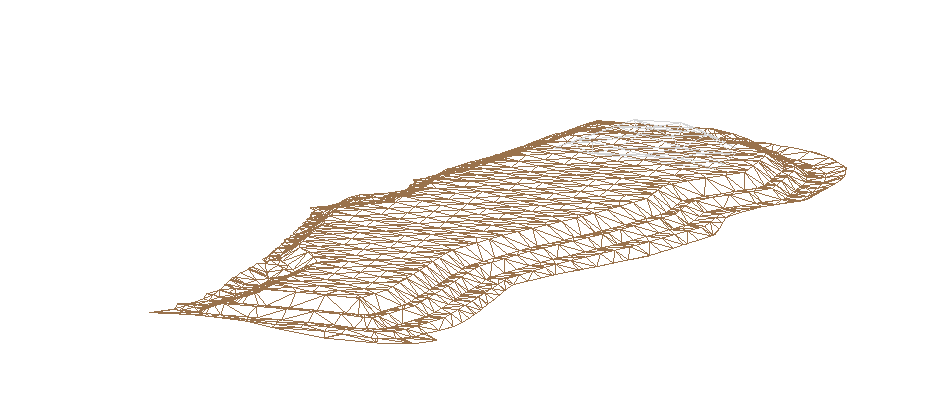

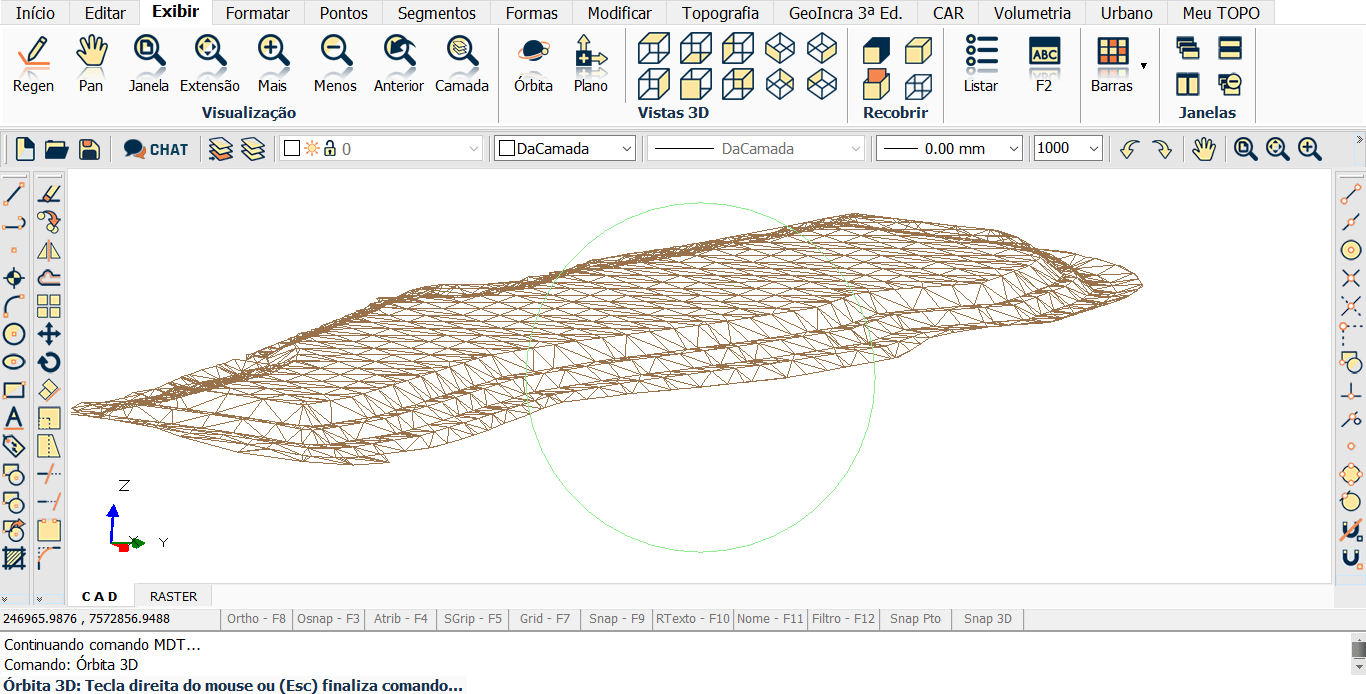

Com os pontos no ambiente CAD, criamos a triangulação do aterro existente.
Como o aterro sanitário possui especificações técnicas precisas relacionadas à construção dos taludes na proporção 1 (V): 3 (H) e alturas dos patamares variando entre 2 e 4 metros, foi possível estimar a cota máxima do próximo depósito em 578,5 m. De acordo com este dado, conseguimos prever o volume final e estimar a capacidade total para armazenagem.

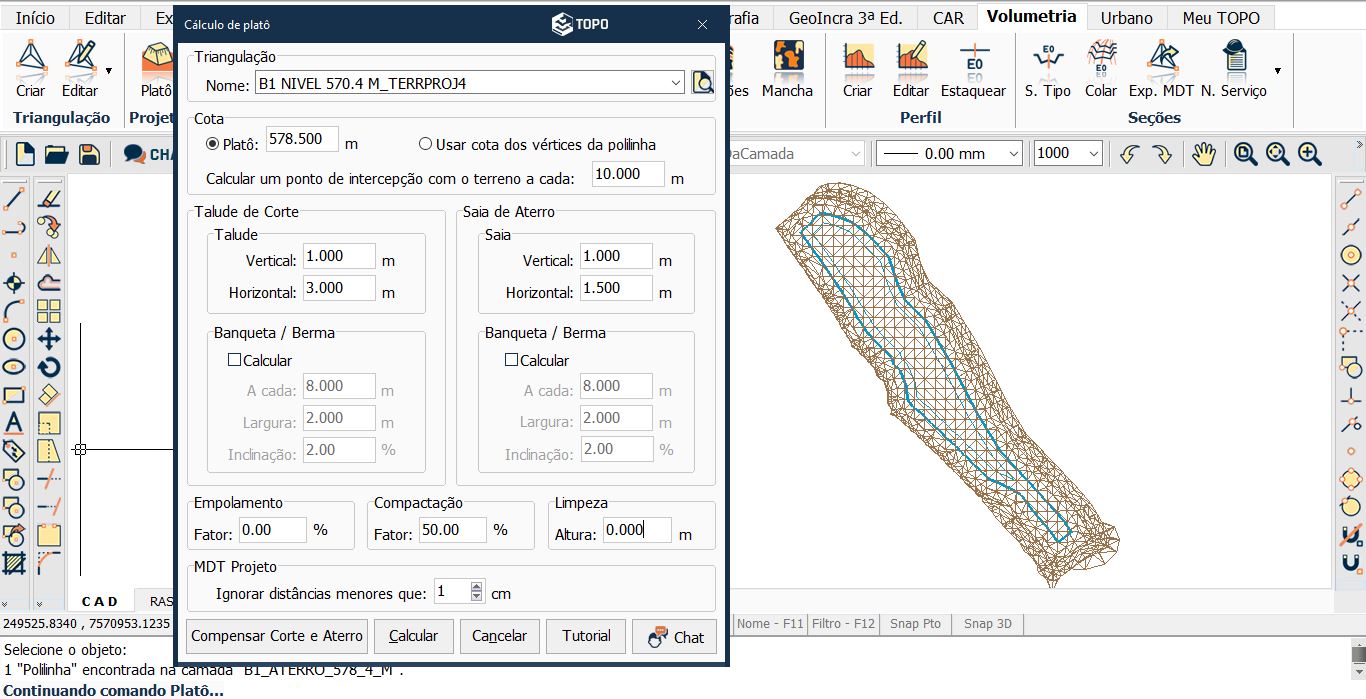

3. Capacidade máxima do patamar

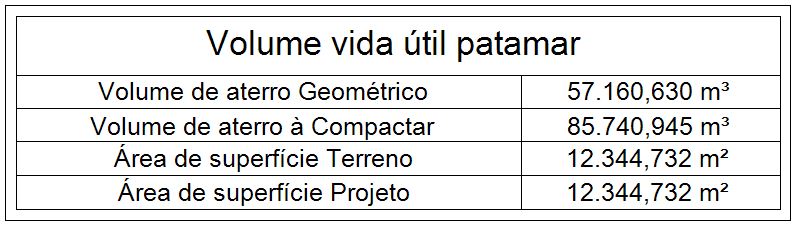

Após a delimitação do novo depósito, foi possível calcular a capacidade máxima do patamar através da ferramenta cálculo de platô.
DICA!
Para apresentar o memorial de cálculo, utilizamos a ferramenta volume entre MDTs por perfil e seção do Métrica TOPO.
4. Nova medição
Posteriormente foi realizado um novo levantamento para acompanhamento do volume de material depositado no aterro. Nesta segunda medição, os dados de campo foram importados e criamos o novo MDT (2) do resíduo armazenado.
(Se você ainda não utiliza o melhor software topográfico para efetuar projetos como este, clique aqui e comece agora mesmo!)
5. Cálculo para o acompanhamento do patamar
A partir do novo MDT (2) (situação atual do aterro) foi possível obter o volume existente, e dessa forma, conseguimos comparar o volume atual com o volume do patamar em sua capacidade máxima. Consequentemente é possível calcular o volume disponível para que o mesmo atinja sua capacidade máxima.
5.1 Volume entre MDT

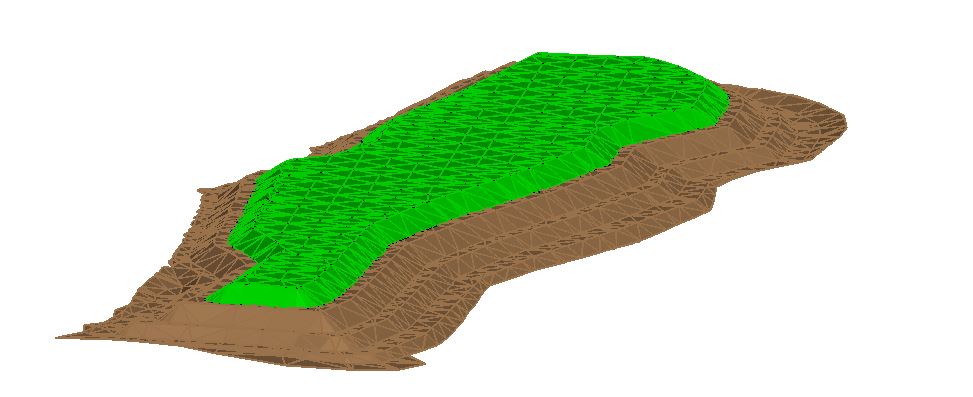

Para obter o volume de armazenamento disponível no patamar, utilizamos a ferramenta volume entre MDTs. Foi relacionado o MDT (2) (situação atual) com o MDT (1) (patamar na capacidade máxima - 578,5 m).

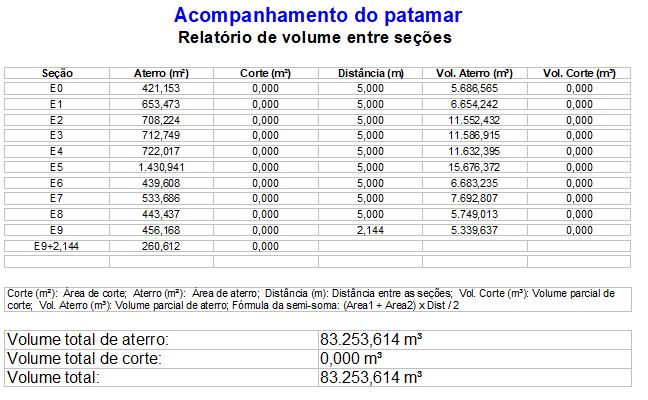

5.2 Volume por perfil e seção
Como havia necessidade em apresentar o memorial de cálculo, aplicamos o volume entre MDTs por perfil e seção.

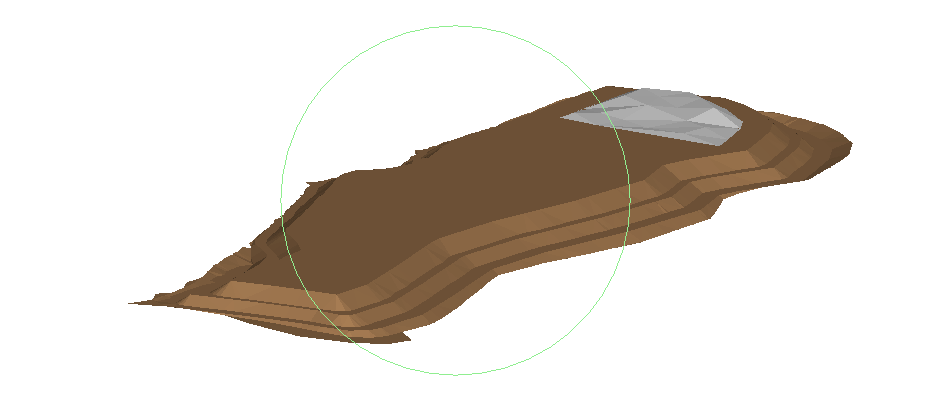

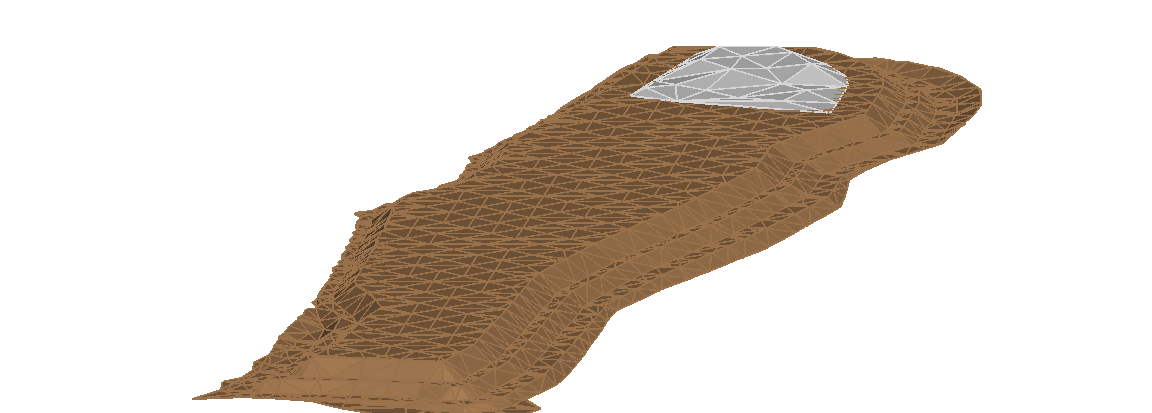

6. Visualização 3D

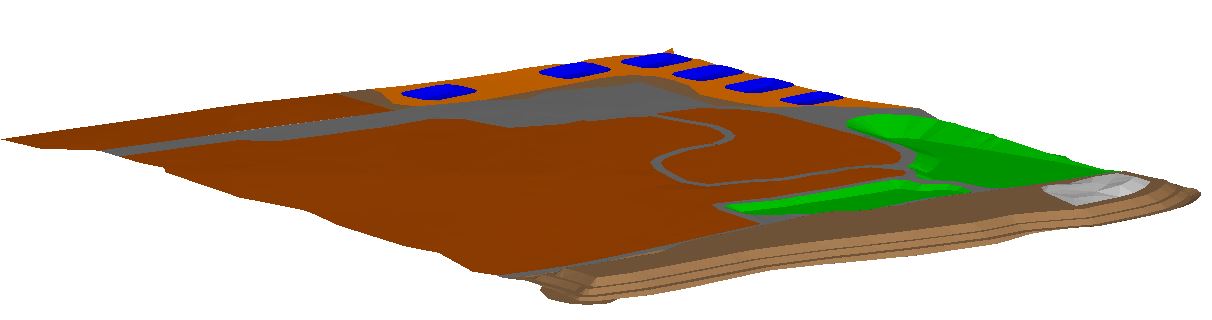

Por fim, para entender melhor o projeto o qual foi calculado o volume, utilizamos a visualização em 3D.
Clique aqui e entenda o procedimento acima.
(Se você ainda não utiliza o melhor software topográfico para efetuar projetos como este, clique aqui e comece agora mesmo!)
