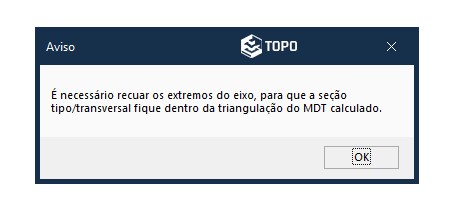

A mensagem abaixo aparecerá em casos onde não há área útil do MDT suficiente para acomodar da seção tipo/transversal que será aplicada no eixo.
Essa situação pode ocorrer em casos onde a seção tipo a ser aplicada é mais 'larga' que a área do MDT disponível ou quando o eixo está fora (além) do limite do MDT.

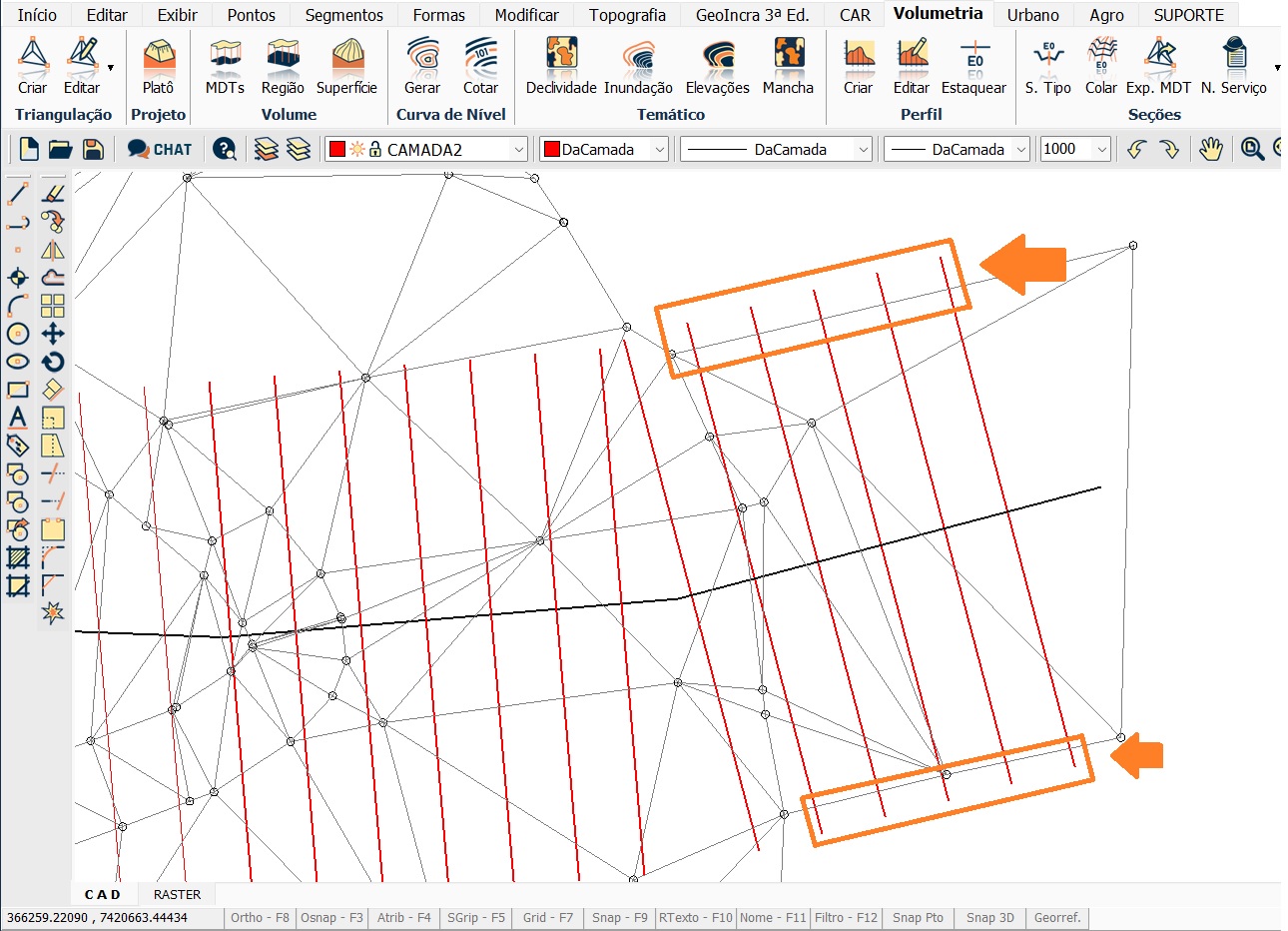

Abaixo, temos um exemplo de um desenho onde essa situação ocorrerá. Perceba que nos locais onde as setas em laranja estão indicando, não existe MDT para acomodar as seções.
Neste primeiro exemplo, ocorre porque a seção é mais larga que a área de MDT disponível em cada lado do eixo.

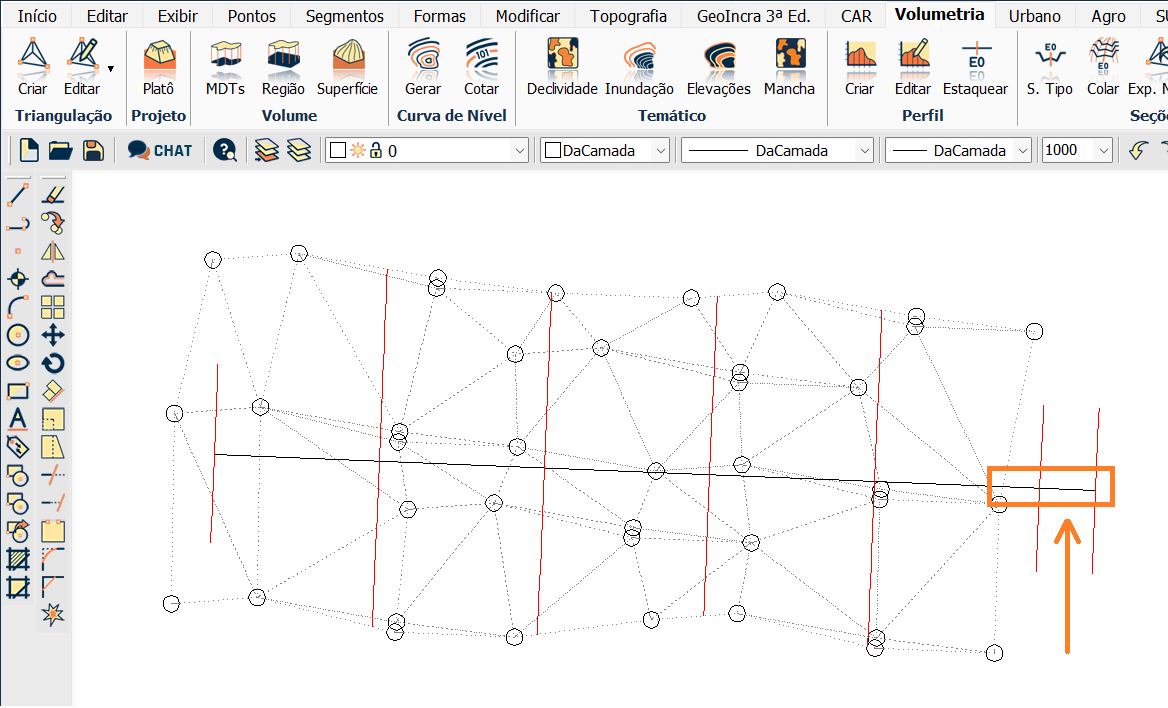

Neste segundo exemplo, percebe-se que o eixo (polilinha) do perfil está para fora dos limites do MDT, ou seja, está ultrapassando a borda da triangulação.
Mas como corrigir a situação?
Dependerá do motivo que leva o software a apresentar a mensagem.

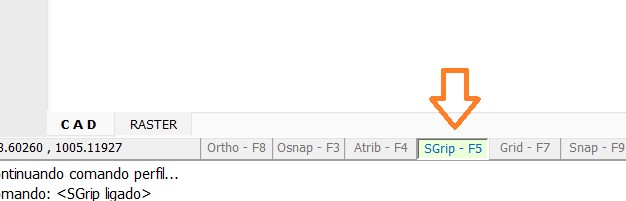

Se for ocasionada pelo fato da polilinha estar muito próxima ao limite do MDT, habilite na barra de status a opção SGrip-F5.

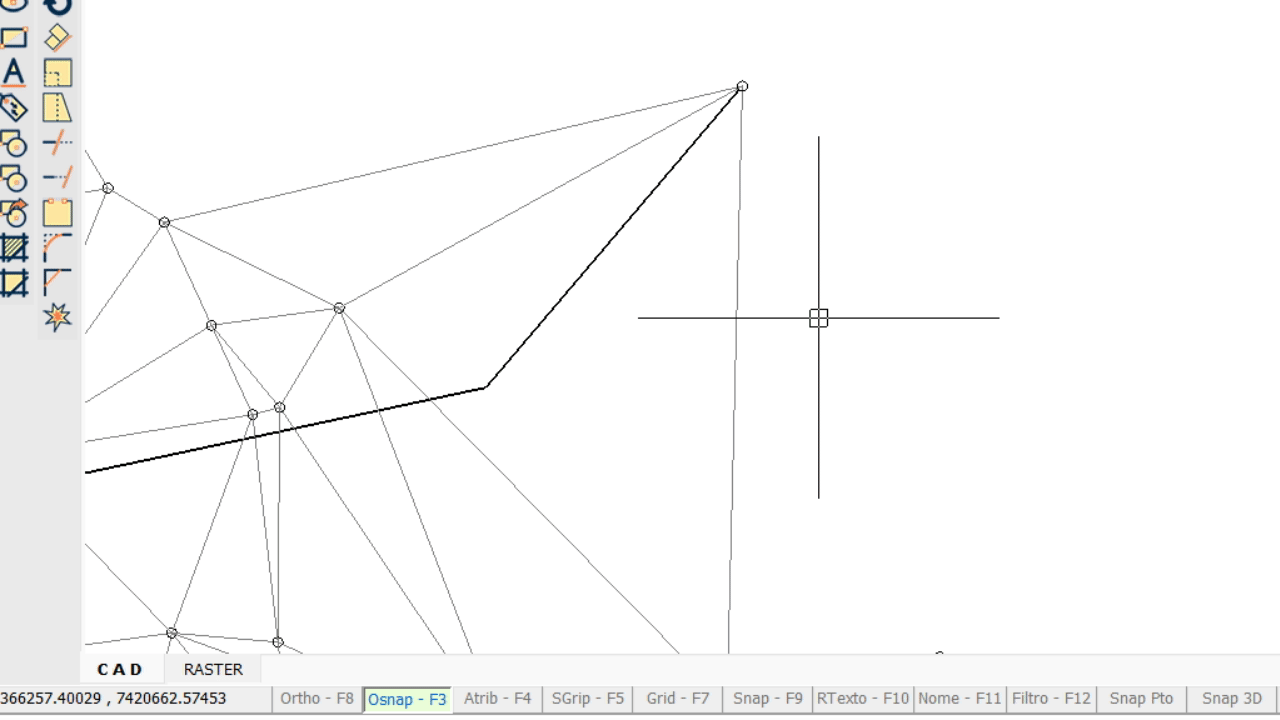

Depois, clique sobre o vértice da polilinha e mova ele deixando mais para o 'lado de dentro do MDT', afastado do limite da triangulação.

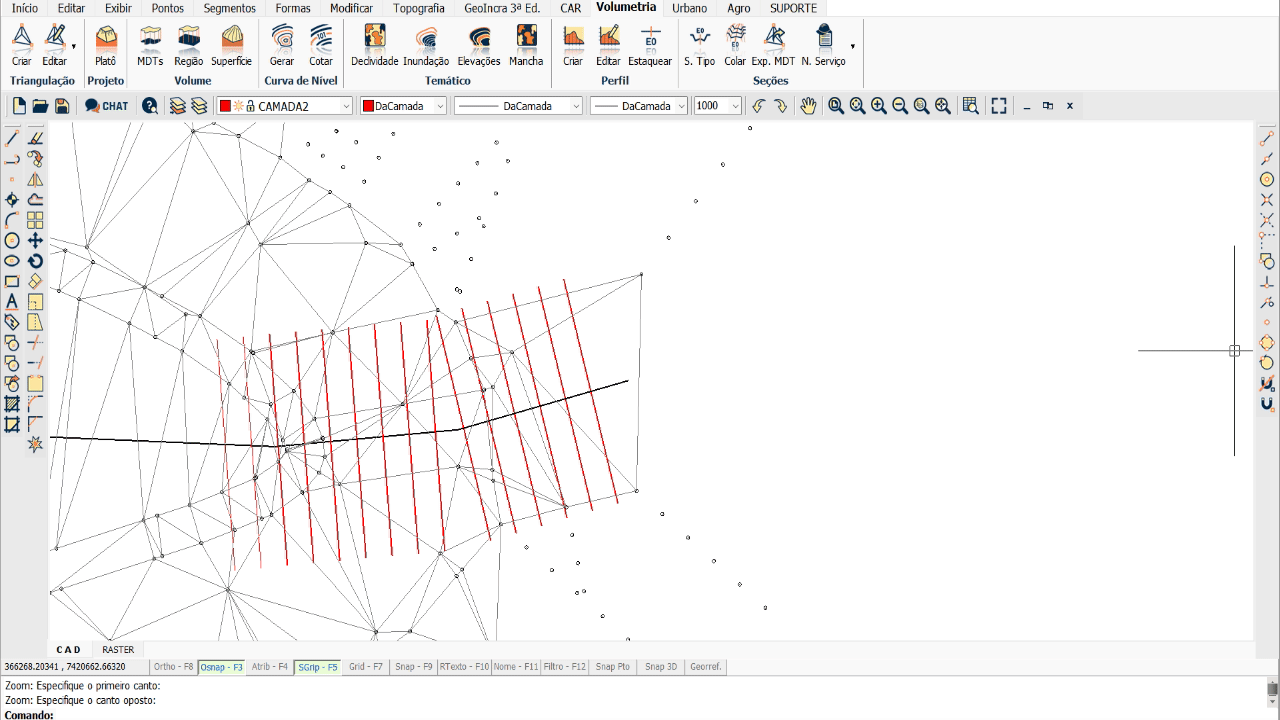

Acompanhe na imagem em movimento abaixo.
Mas se for ocasionado pelo fato da seção ser mais larga que a área disponível dos dois lados do eixo, poderá ser resolvido de 2 maneiras:

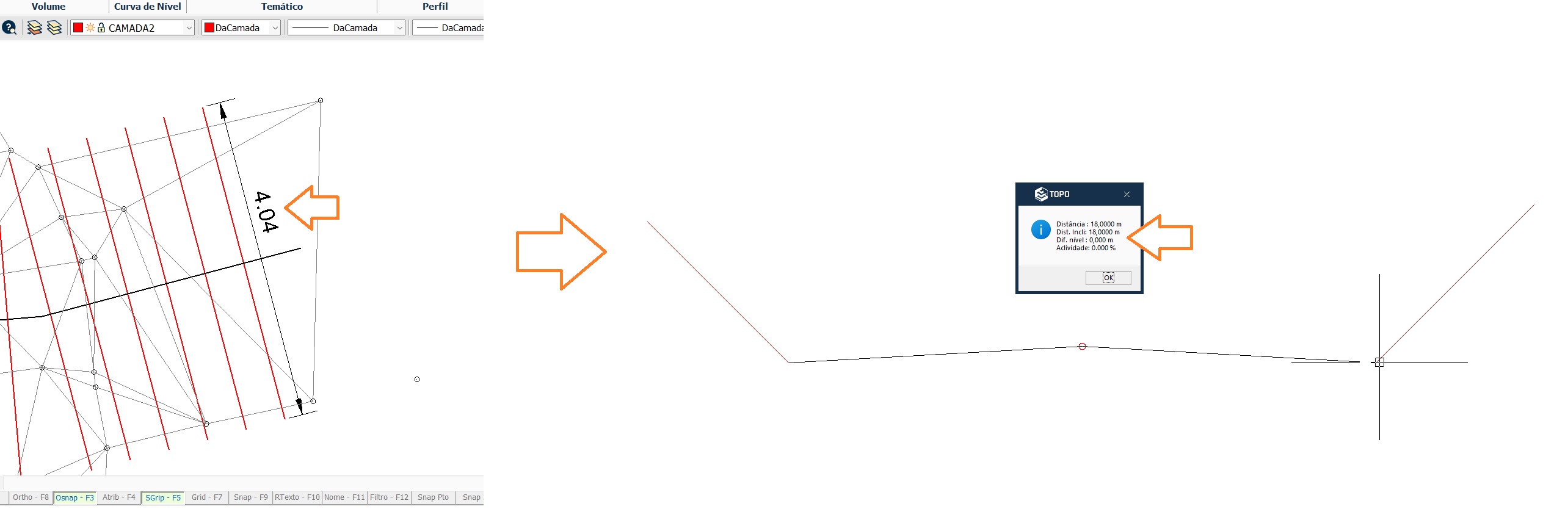

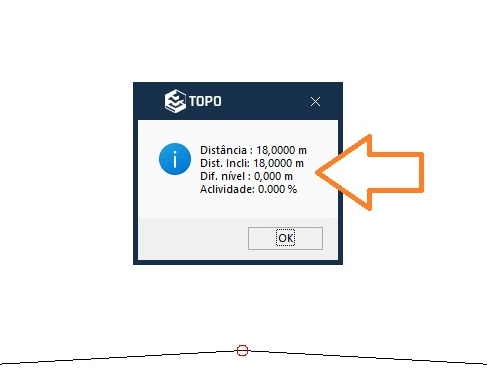

1. Edite a seção, deixando sua base compatível com a área do MDT presente no desenho. Veja nesta imagem que a largura medida no desenho é menor que a largura da seção configurada.
2. Utilize a ferramenta Expandir MDT (tutorial), da aba Volumetria, para tornar o MDT maior, possibilitando a acomodação de toda a seção no desenho.
Ficou alguma dúvida, veja a dica 6 da nossa vídeo aula:
BOM TRABALHO!
