Como resolver o erro de diferentes tipos de limites ao certificar no SIGEF?

Neste estudo de caso, uma planilha de desmembramento foi submetida para certificação e o SIGEF/INCRA retornou com a mensagem de erro sobre ter diferentes tipos de limites entre os parcelas a serem certificadas. Para resolver esta situação, a Planilha ODS foi importada no Métrica TOPO para conferência e posteriormente foi gerada a nova planilha de certificação com a configuração correta para envio sem erros.

Em caso de dúvidas, clique nos links para acessar os materiais específicos de cada etapa.



1. Envio para certificação

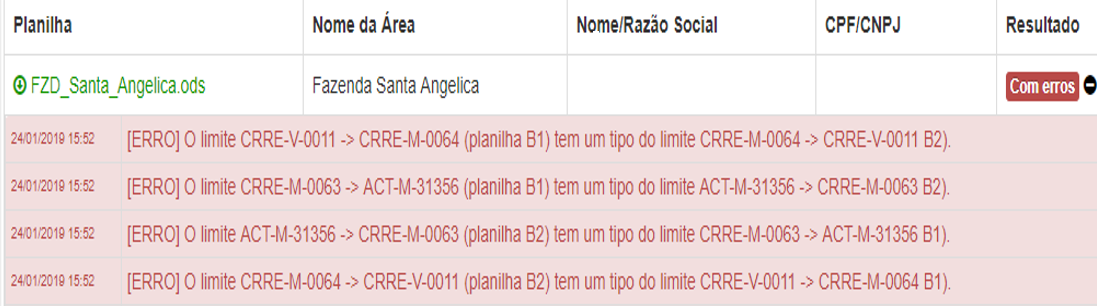

A planilha ODS foi submetida ao SIGEF para certificação e retornou com o erro:



Nota Importante!

O motivo do erro é porque existem tipos de limites diferentes configurados nos perímetros da Planilha ODS para o mesmo segmento. Não importa o sentido ser horário ou anti horário, por exemplo, do vértice A -> B ou B-> A, o tipo de limite deve ser o mesmo, pois é o mesmo segmento. Além disso, sempre é necessário analisar no sentido DE -> PARA, ou seja, a partir da primeira linha na Planilha ODS.

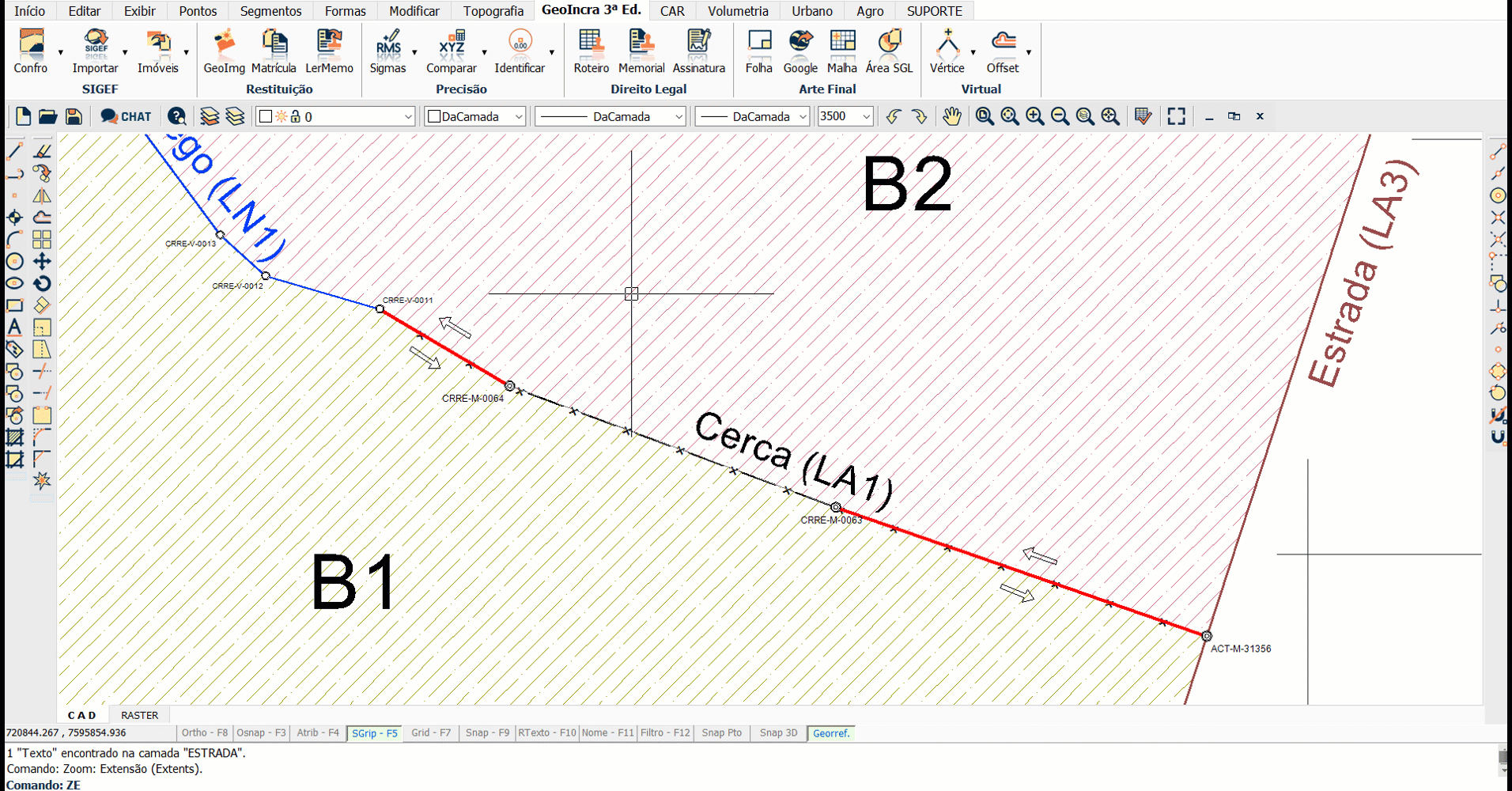

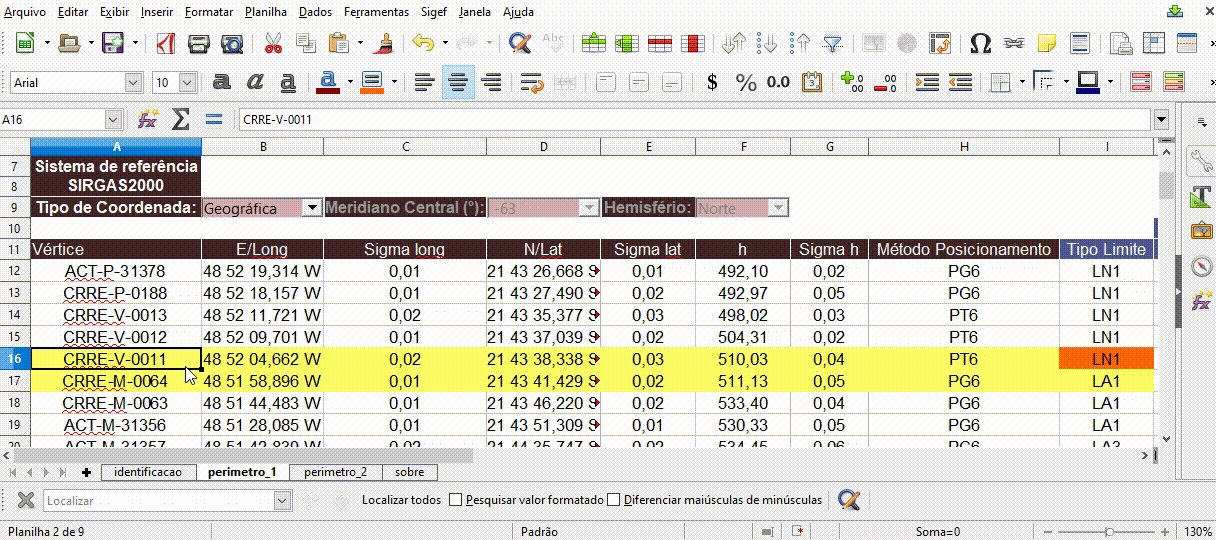

No exemplo, na planilha B1, o segmento CRRE-V-0011 -> CRRE-M-0064 havia o tipo de limite LN1 (Curso D'Água) e na planilha B2 o segmento CRRE-M-0064 -> CRRE-V-0011 havia outro tipo de limite LA1 (Cerca), por ser o mesmo trecho, deve ter exatamente o mesmo tipo de limite.




Dica!

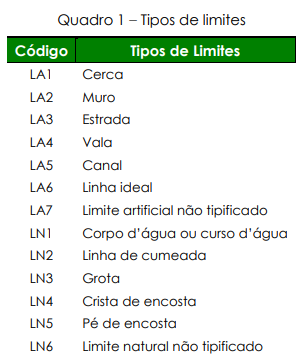

Confira no Manual Técnico de Limites e Confrontações - 1ª Ed. NTGIR/INCRA os tipos de limites existentes.




2. Importando Planilha ODS

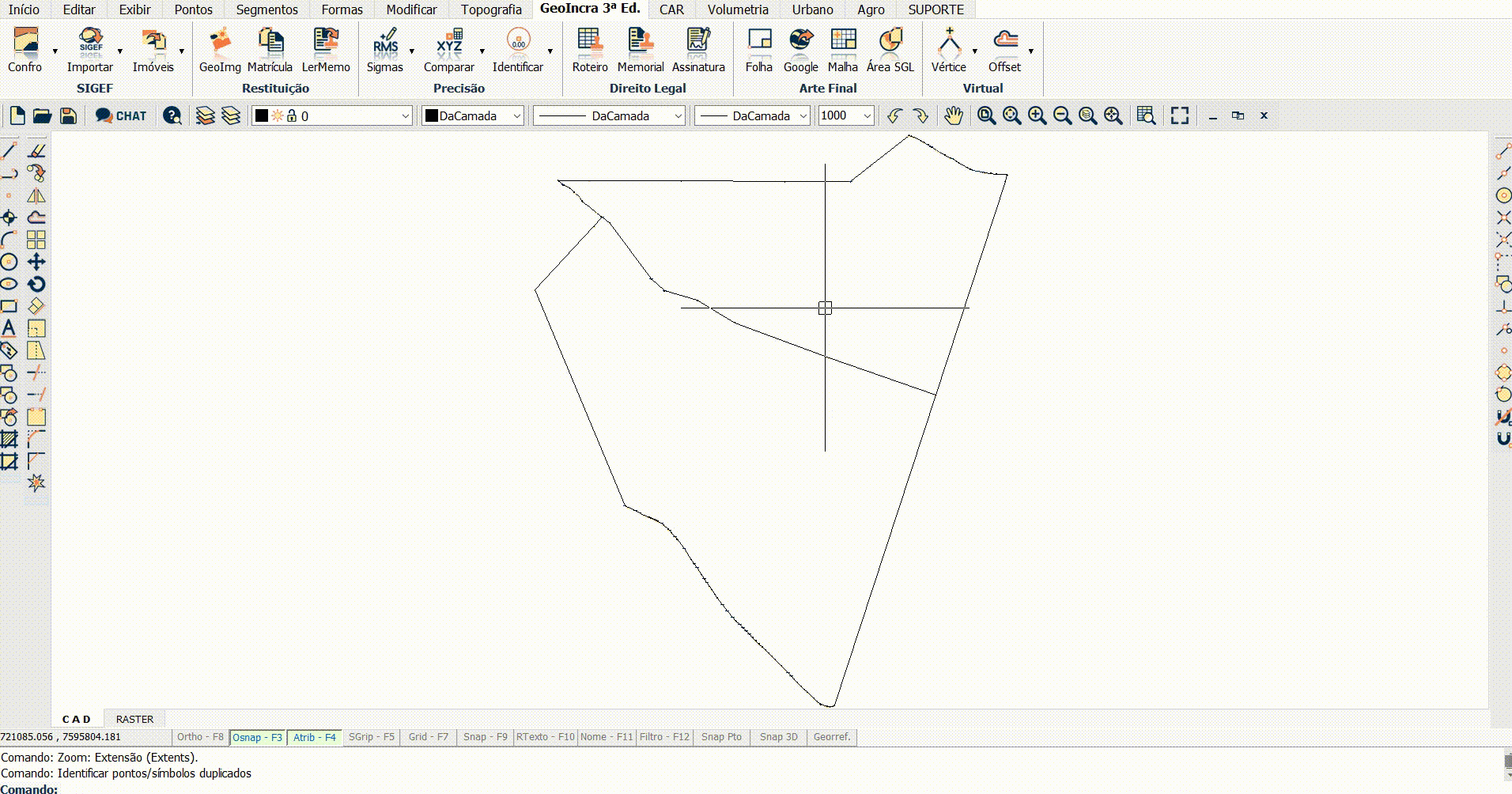

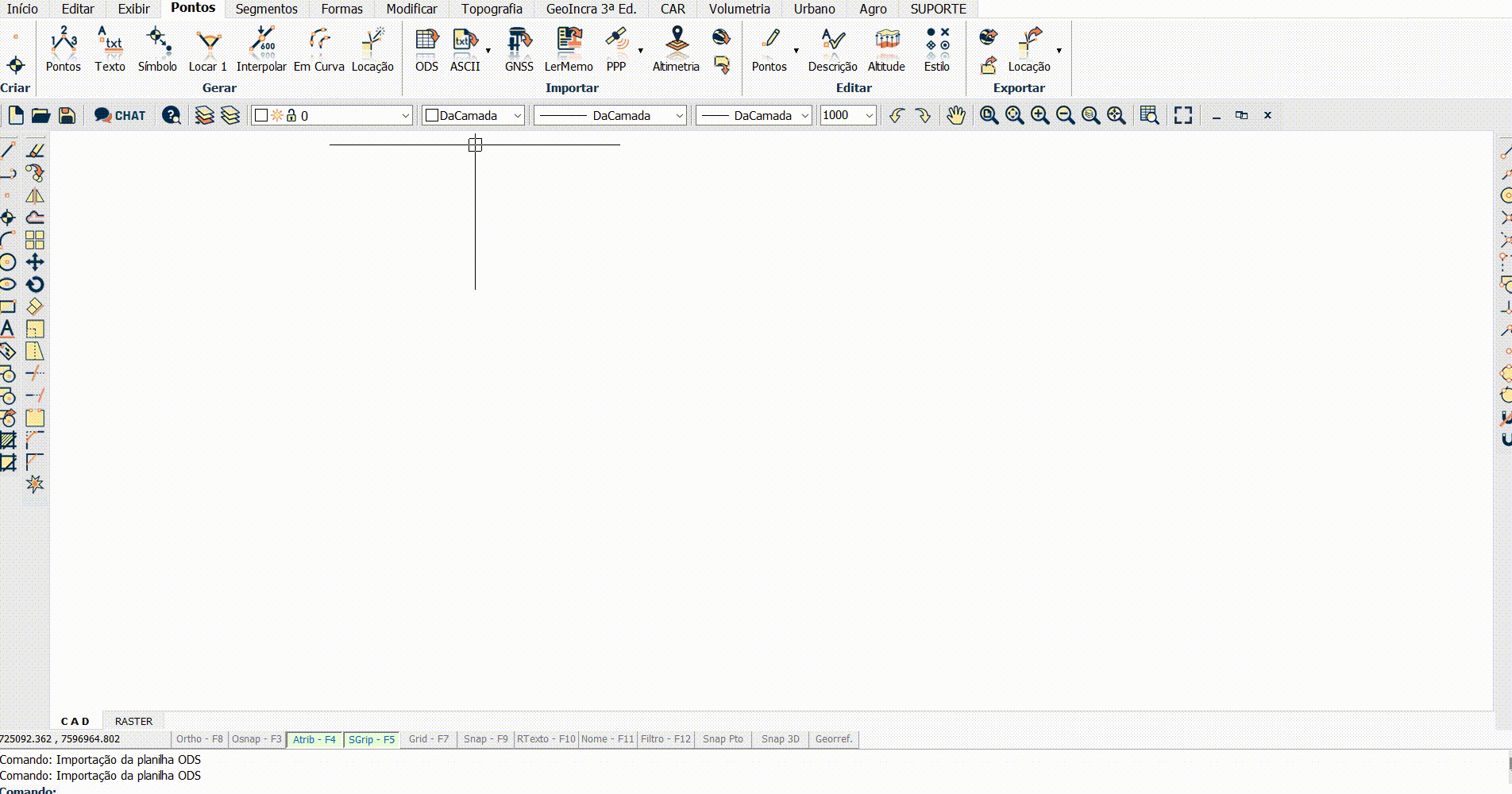

Para conferência da área, foi realizada a importação da Planilha ODS.




(Se você ainda não utiliza o melhor software topográfico para efetuar projetos como este, clique aqui e comece agora mesmo!)



3. Configurando e gerando a Planilha ODS

Com os dados importados foi gerada a Planilha ODS para desmembramento, com os tipos de limites atualizados.




Dica 1

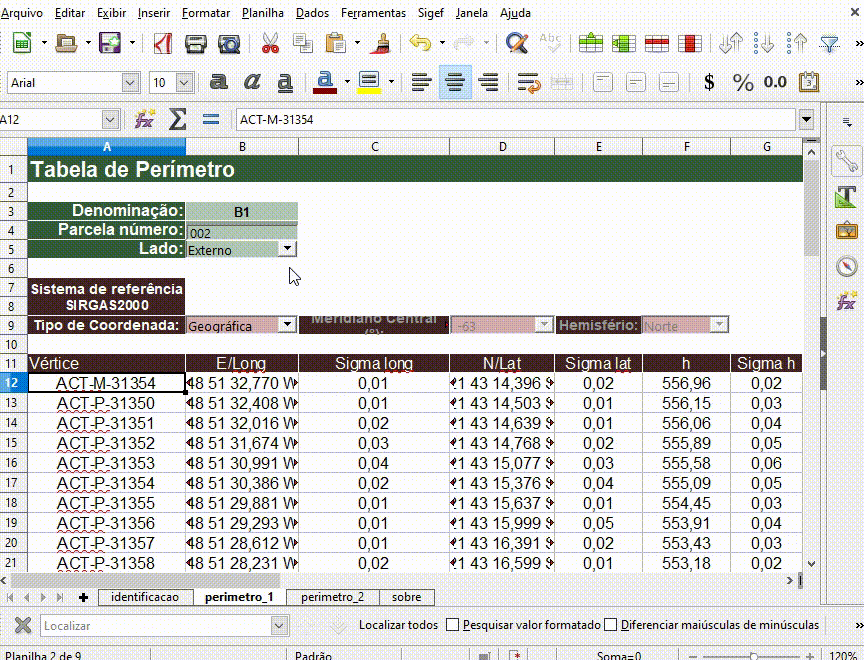

Abra a Planilha ODS, clique duas vezes sob o campo parcela número para confirmar as parcelas. Na aba Perímetro 1, digite novamente 001 e finalize com ENTER, faça o mesmo para aba Perímetro 2, neste caso, digite 002 e clique ENTER.




4. Validando a Planilha ODS

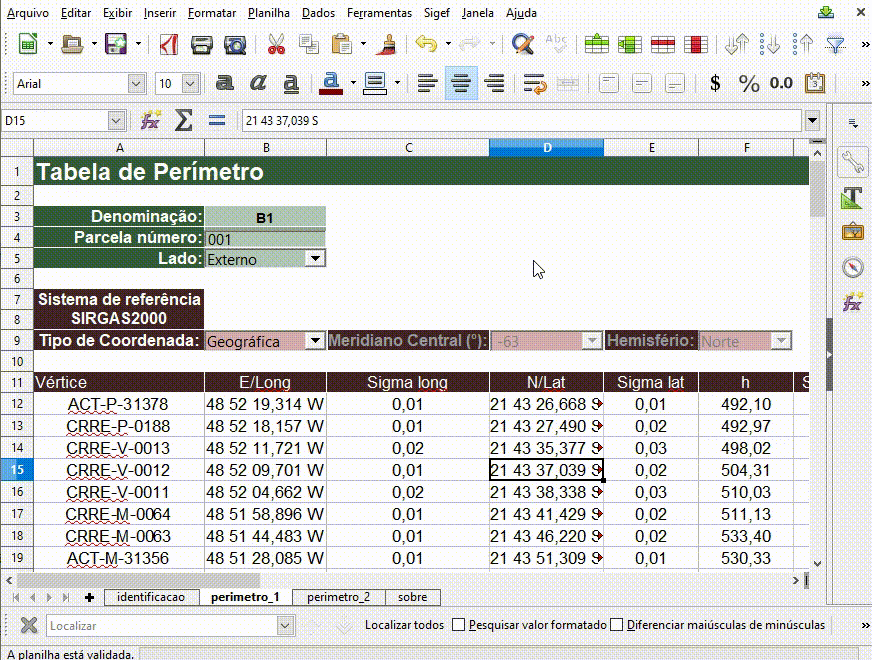

Assim foi possível realizar a validação da planilha através da aba SIGEF no Libre Office.

Para instalar a extensão de validação da planilha .OXT, clique aqui.



5. Certificando

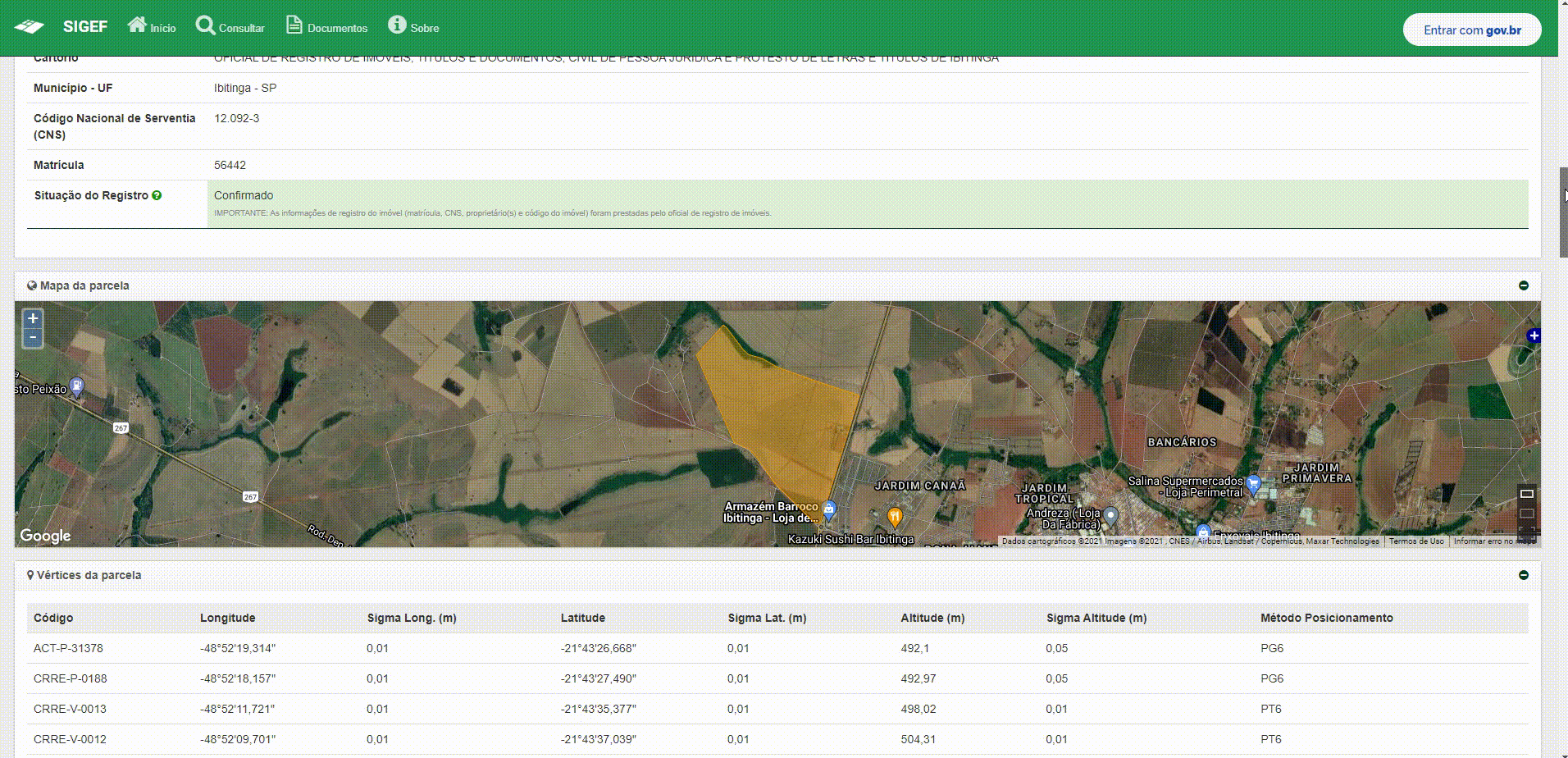

Por fim, a certificação foi submetida com sucesso!




Por fim, realize o acabamento da planta.




Observação: cada projeto deverá ser tratado individualmente, não sendo este estudo de caso um modelo específico a ser seguido.
