Para gerar a triangulação (MDT) é preciso ter pontos com altitude, porém existem situações em que recebemos os arquivos .DWG ou .DXF apenas com as curvas de nível.
No Métrica TOPO é possível gerar pontos em curvas, onde nesta solução, são criamos pontos ao longo das curvas de nível e em um intervalo em metros estabelecido pelo profissional e/ou incluindo também os vértices da polilinha.

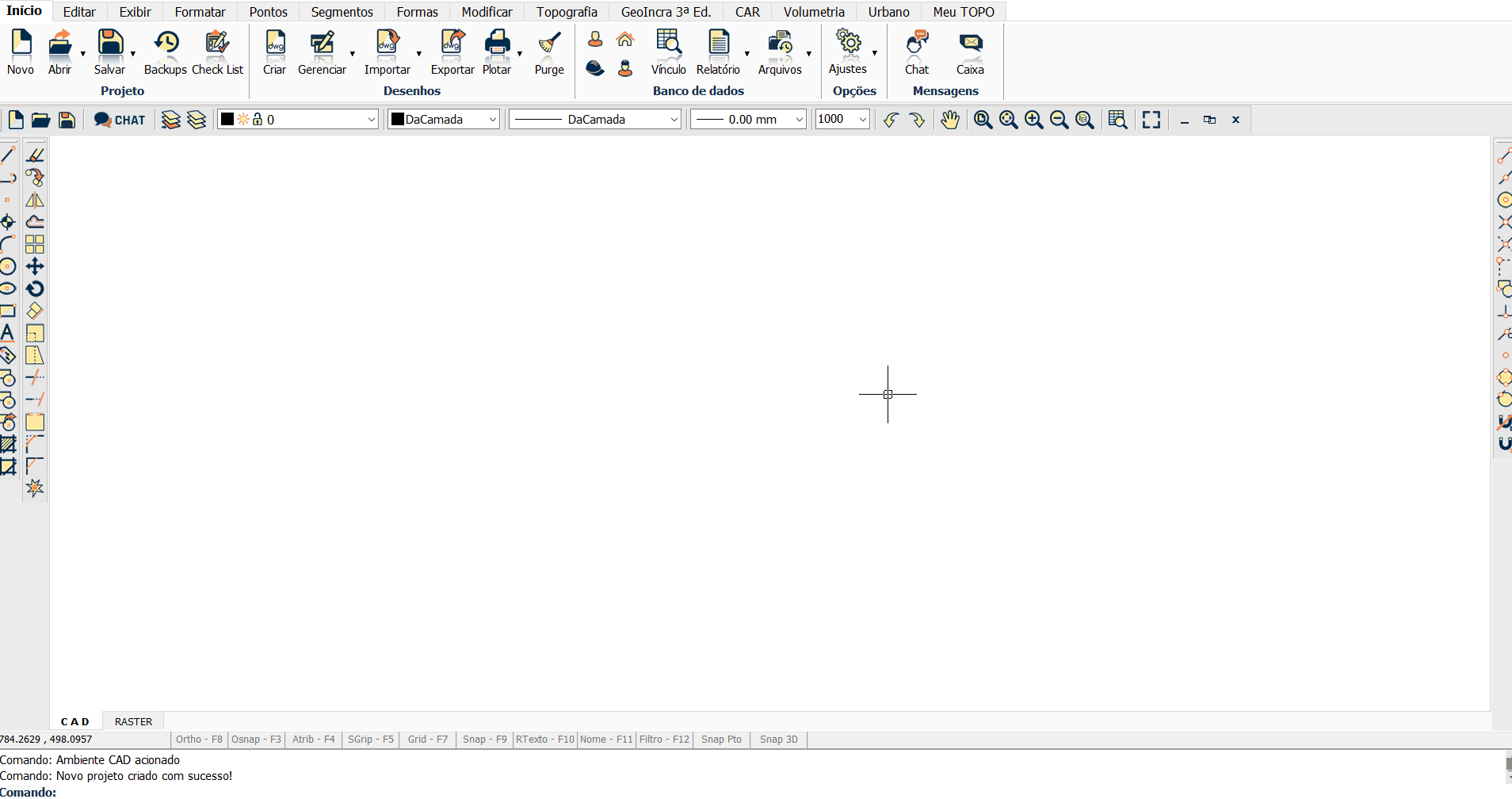

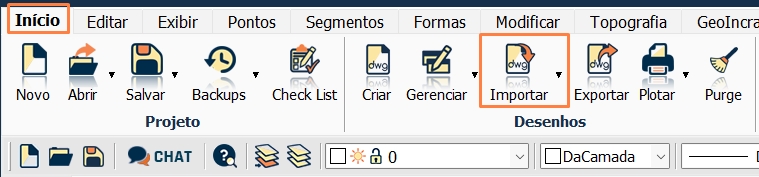

Para isso, importe o arquivo .DWG ou .DXF já com as curvas de nível, clique na aba Início -> Importar .DWG. (Tutorial)
Depois, clique na aba Pontos e clique na ferramenta Em Curva.

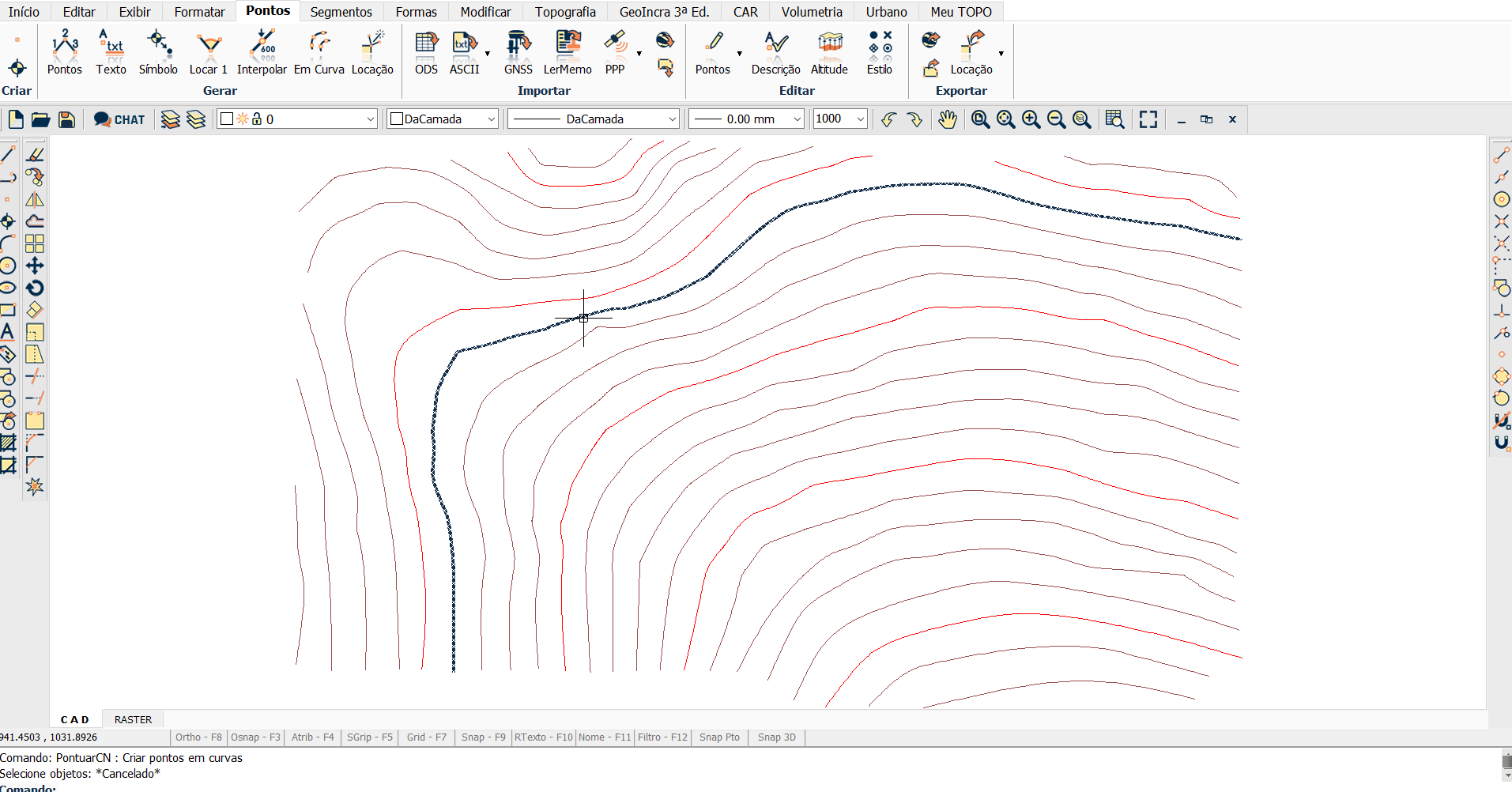

Após selecionar a ferramenta, selecione uma ou mais polilinha(s) e pressione "ENTER" ou botão direito do mouse.
Dica!
Selecione todas as linhas criando uma janela de seleção com o mouse, basta clicar e arrastar o mouse.

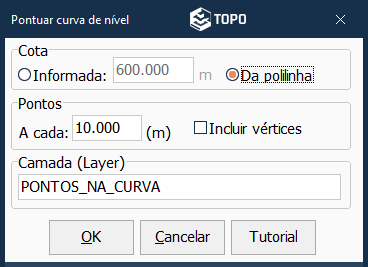

Após confirmar a(s) polilinha(s), a janela Pontuar curva de nível será exibida: nela temos algumas opções de definição:
- Cota: Define o valor da cota dos pontos. Você pode definir o valor diretamente ou utilizar a cota da própria polilinha.
- Da polilinha: Adotamos em situações onde a polilinha é cotada, no caso curvas de nível são polilinhas já com cota.
- Pontos: Informe a distância em metros entre os pontos que serão criados ao longo da polilinha.
- Incluir vértices: Ao selecionar a opção, além dos pontos criados no intervalo ou cota estabelecida, cria os pontos nos vértices da polilinha.
- Camada: Você pode escolher o nome da camada onde os pontos serão desenhados.

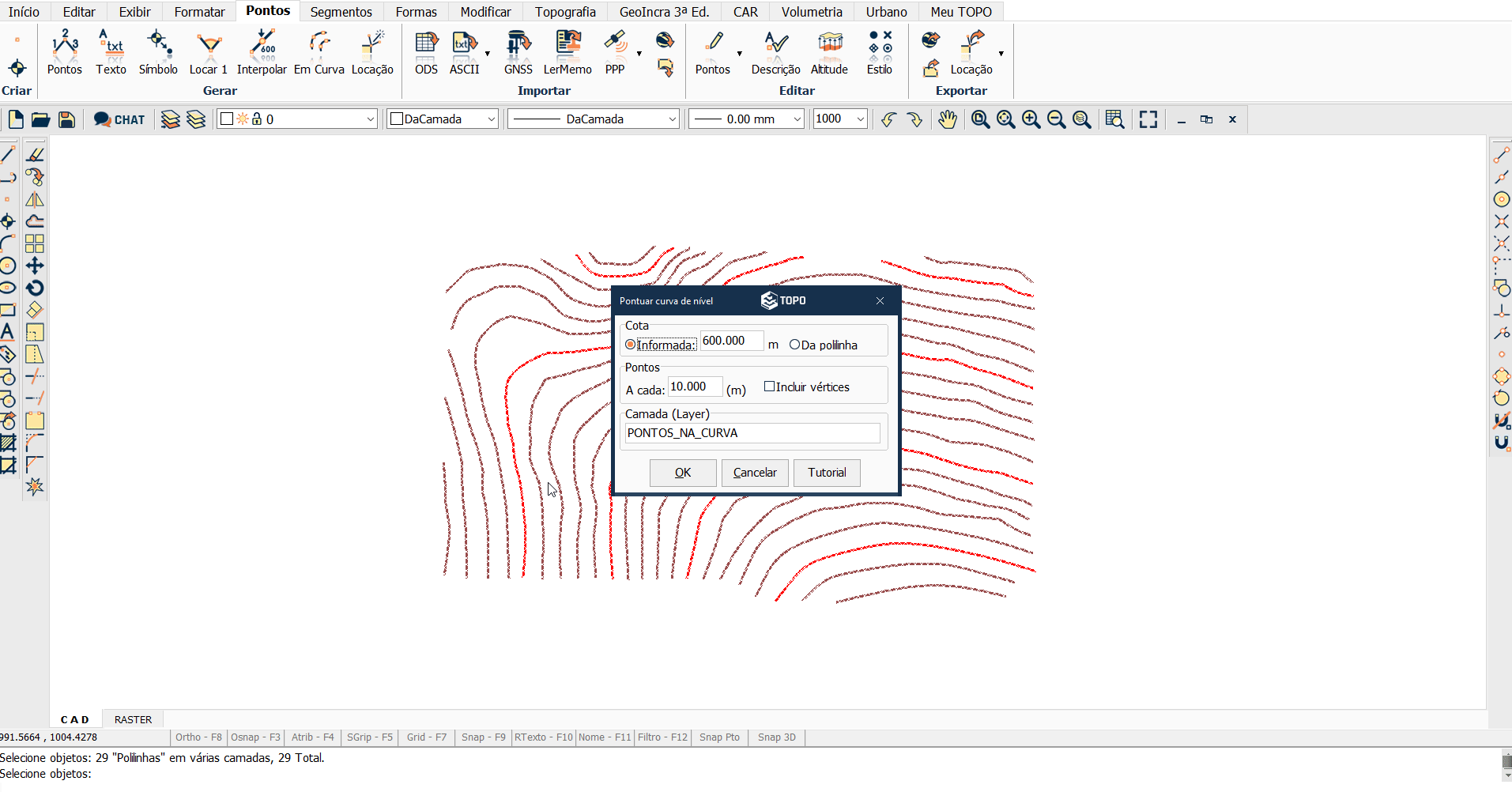

No caso deste tutorial, selecione a opção DA POLILINHA e clique OK.
Pronto! Os pontos foram criados com sucesso!
Após a inserção dos pontos, caso necessite, é possível gerar um MDT utilizando os pontos inseridos.

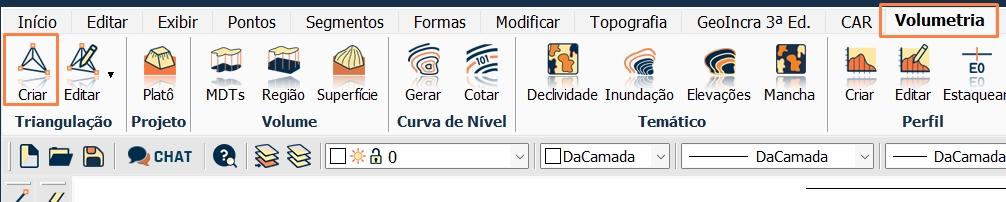

Para isso, clique na aba Volumetria e selecione a ferramenta Criar Triangulação. (Tutorial)

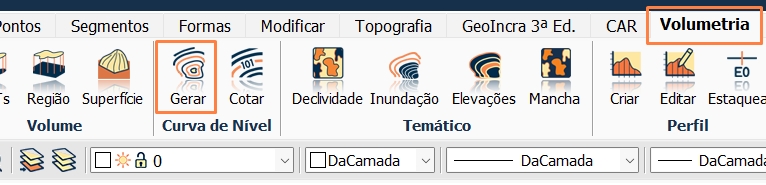

Depois, se desejar, pode finalizar gerando as curvas de nível em outro intervalo de metros. (Tutorial)
ÓTIMO TRABALHO!
