Neste case calculamos o volume total de uma pilha de minérios. Este tipo de cálculo também é bastante utilizado para obtenção do volume de "bota-foras", estoques de materiais escavados ou ainda areia e brita.
Caso tenha dúvida, clique nos links para acessar os tutoriais e vídeo aulas específicos de cada etapa.
1. Importação dos pontos

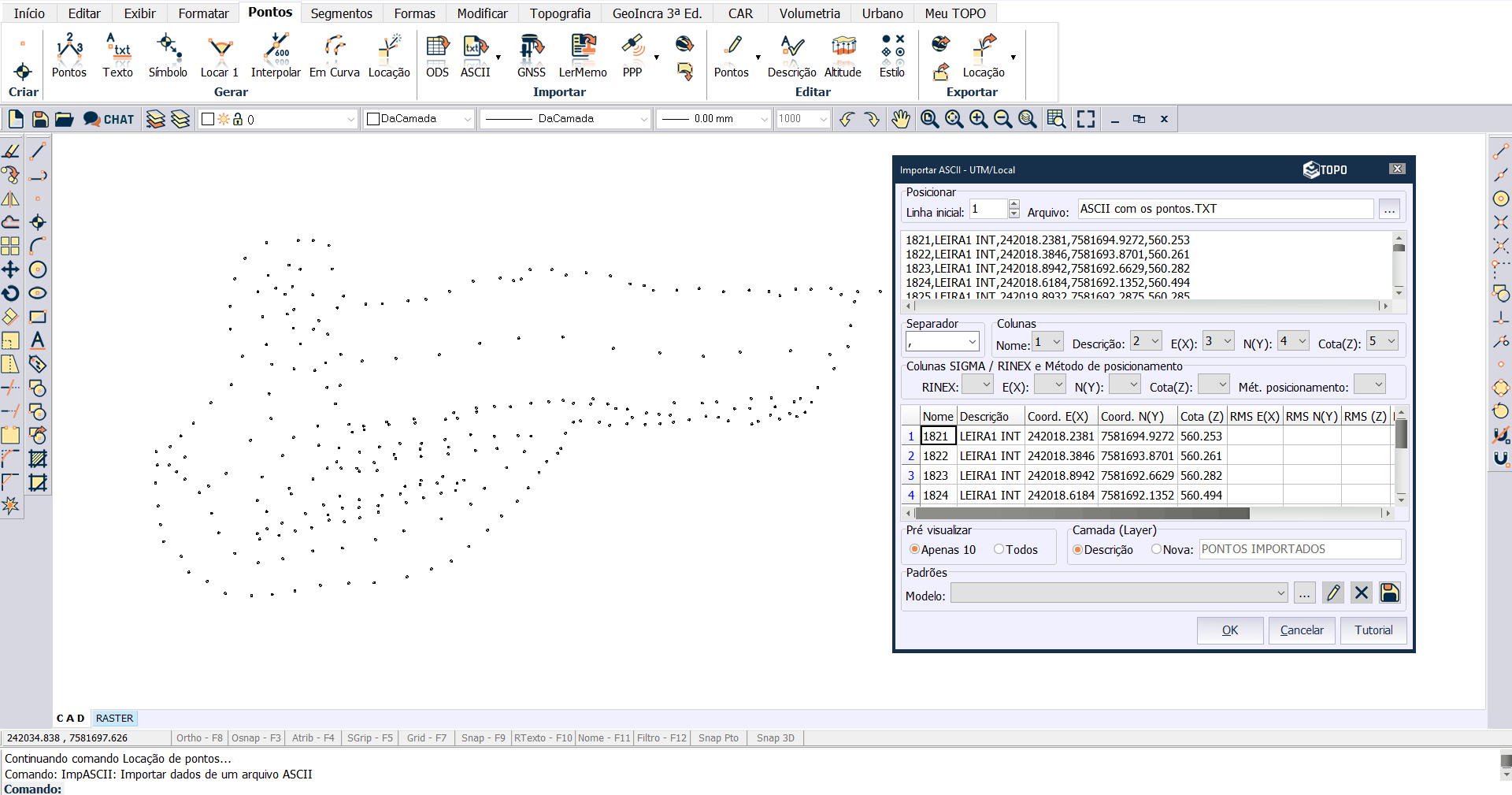

Primeiro, foram importados os pontos do levantamento topográfico do local. Caso seus dados estejam salvos na extensão *.TXT, você poderá importar o arquivo através da ferramenta Importar ASCII; veja como nesta vídeo aula.
2. Criação da triangulação (MDT)

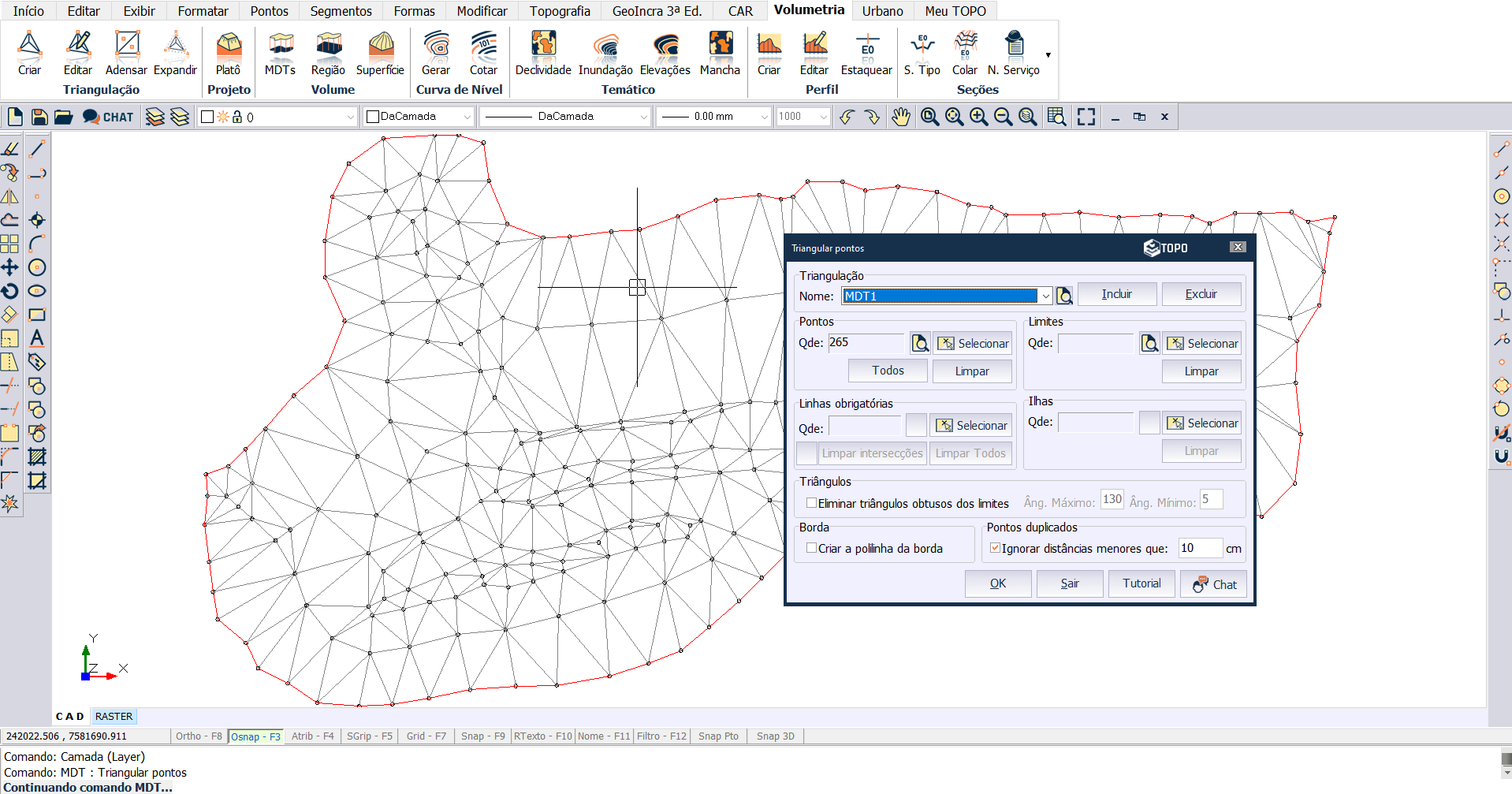

Com os pontos no ambiente CAD do Métrica TOPO, geramos a triangulação da área de interesse. Caso tenha dúvidas na criação do MDT, clique aqui.
Dica!
É importante lembrar de ativar a opção “criar a polilinha da borda”. Este limite poderá ser a base para o cálculo de volume da sua região.
3. Edição da triangulação (MDT)

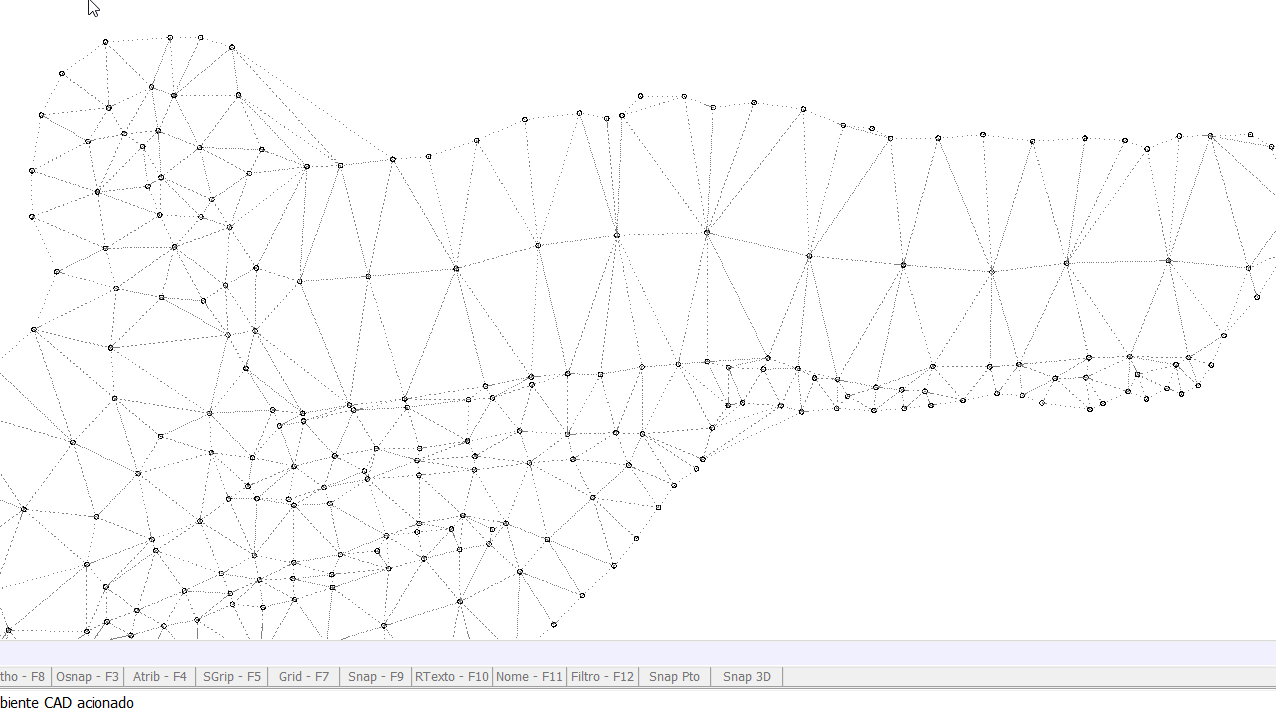

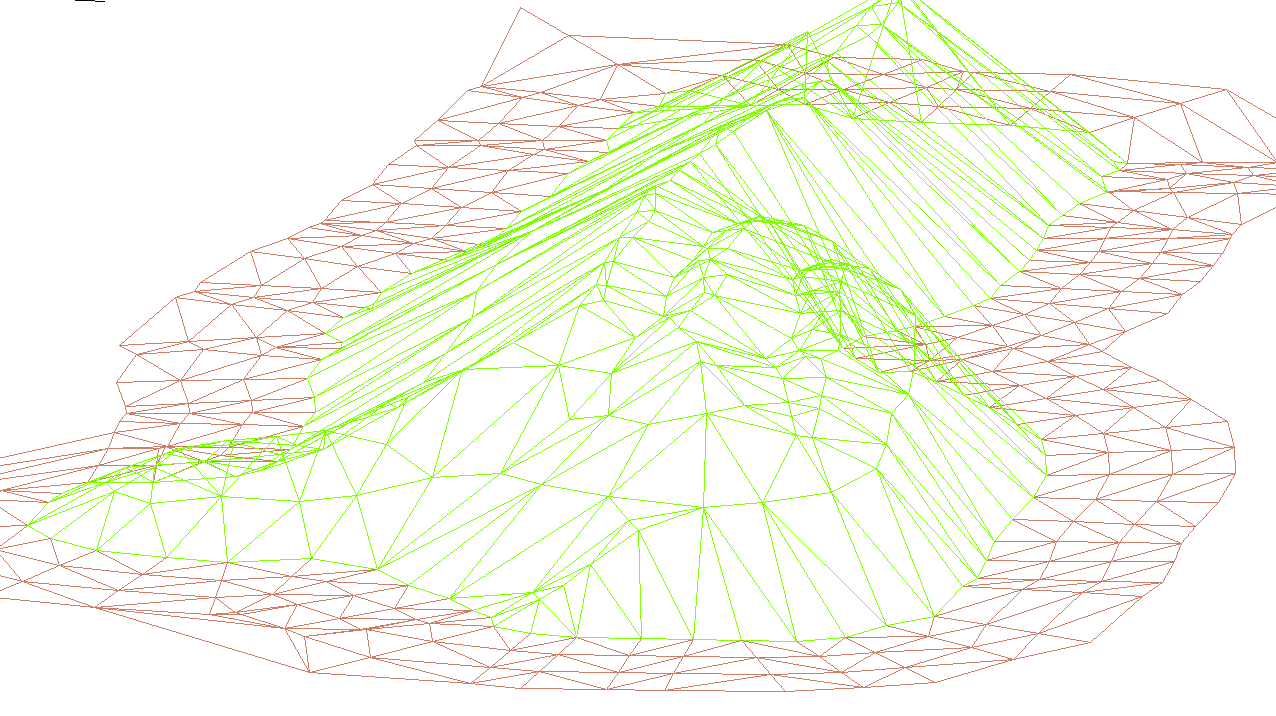

Nesta etapa do projeto, editamos as arestas da triangulação de modo a deixar a crista e o pé mais próximos da realidade. Se tiver dúvidas quanto a este assunto, clique aqui e confira a vídeo aula.
(Se você ainda não utiliza o melhor software topográfico para efetuar projetos como este, clique aqui e comece agora mesmo!)
4. Geração de curva de nível

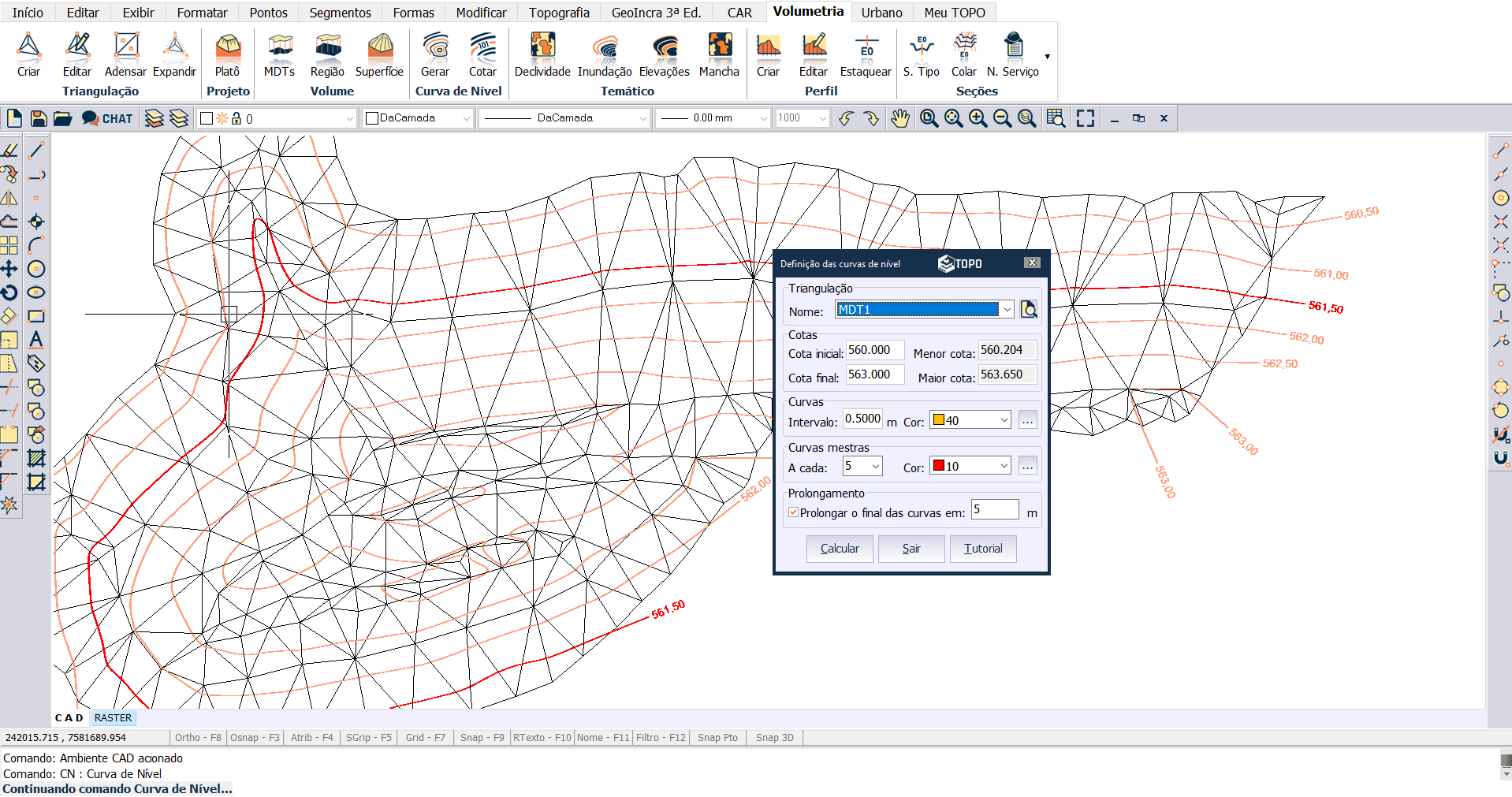

Após criação e edição do MDT, foi necessário gerar as curvas de nível para representar as variações altimétricas do terreno. Para facilitar a visualização dos dados, cotamos as curvas de nível automaticamente. Veja a vídeo aula sobre essa ferramenta.
5. Calculando o volume do estoque

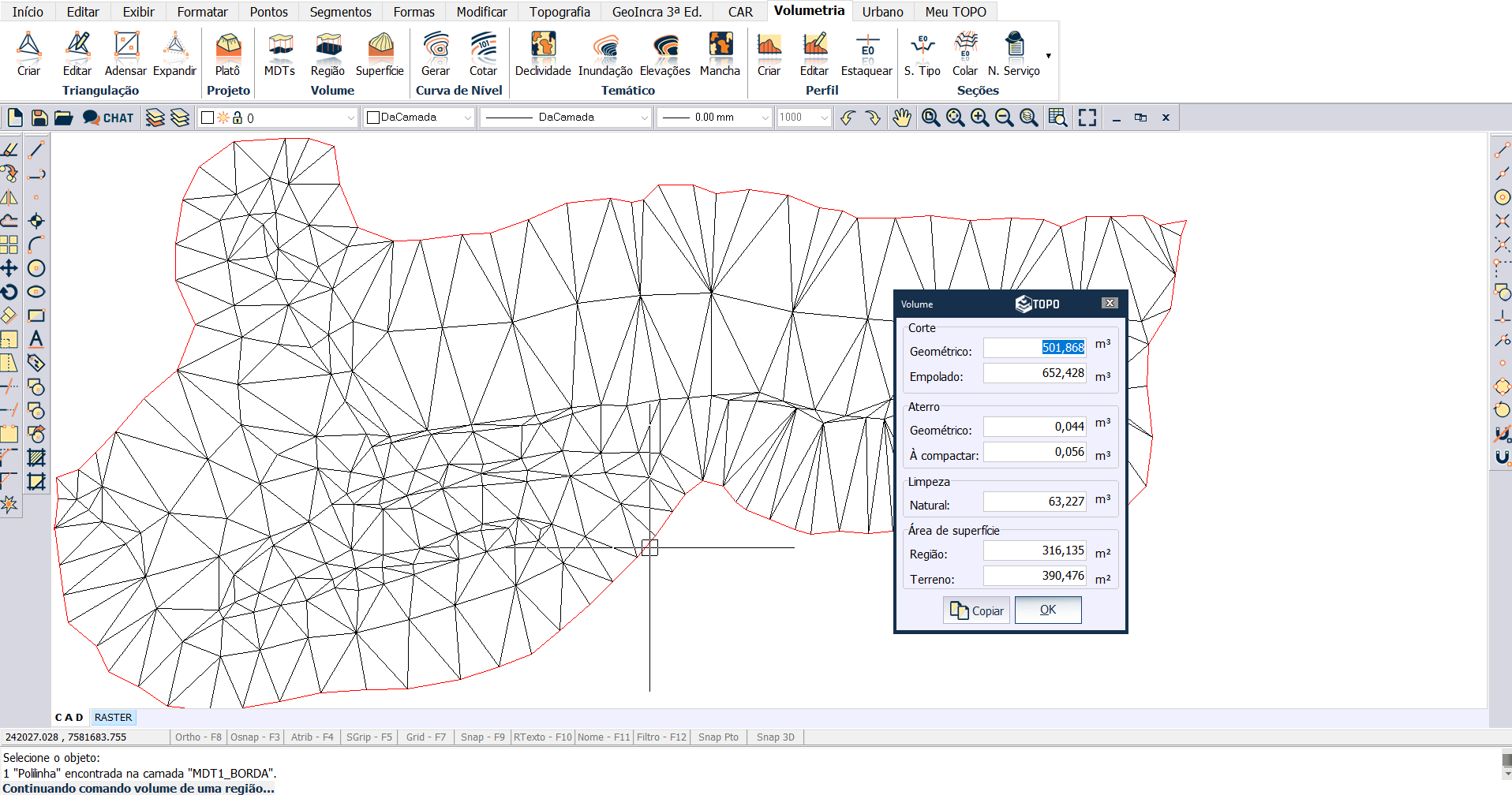

No Métrica TOPO, utilizamos a ferramenta Volume de Região. Como a borda do MDT já estava criada (polilinha), foi necessário apenas selecioná-la como limite da região a ser calculada. Depois, adotamos a cota do terreno (pé do estoque – valor: 560,20 m).
Definimos então os fatores de Empolamento, Compactação e Limpeza correspondentes ao minério do projeto e executamos o cálculo.
Clique aqui e confira este passo a passo.
IMPORTANTE: os fatores de empolamento, compactação e limpeza variam de acordo com o material do projeto.
6. Geração do relatório final com memorial de cálculo

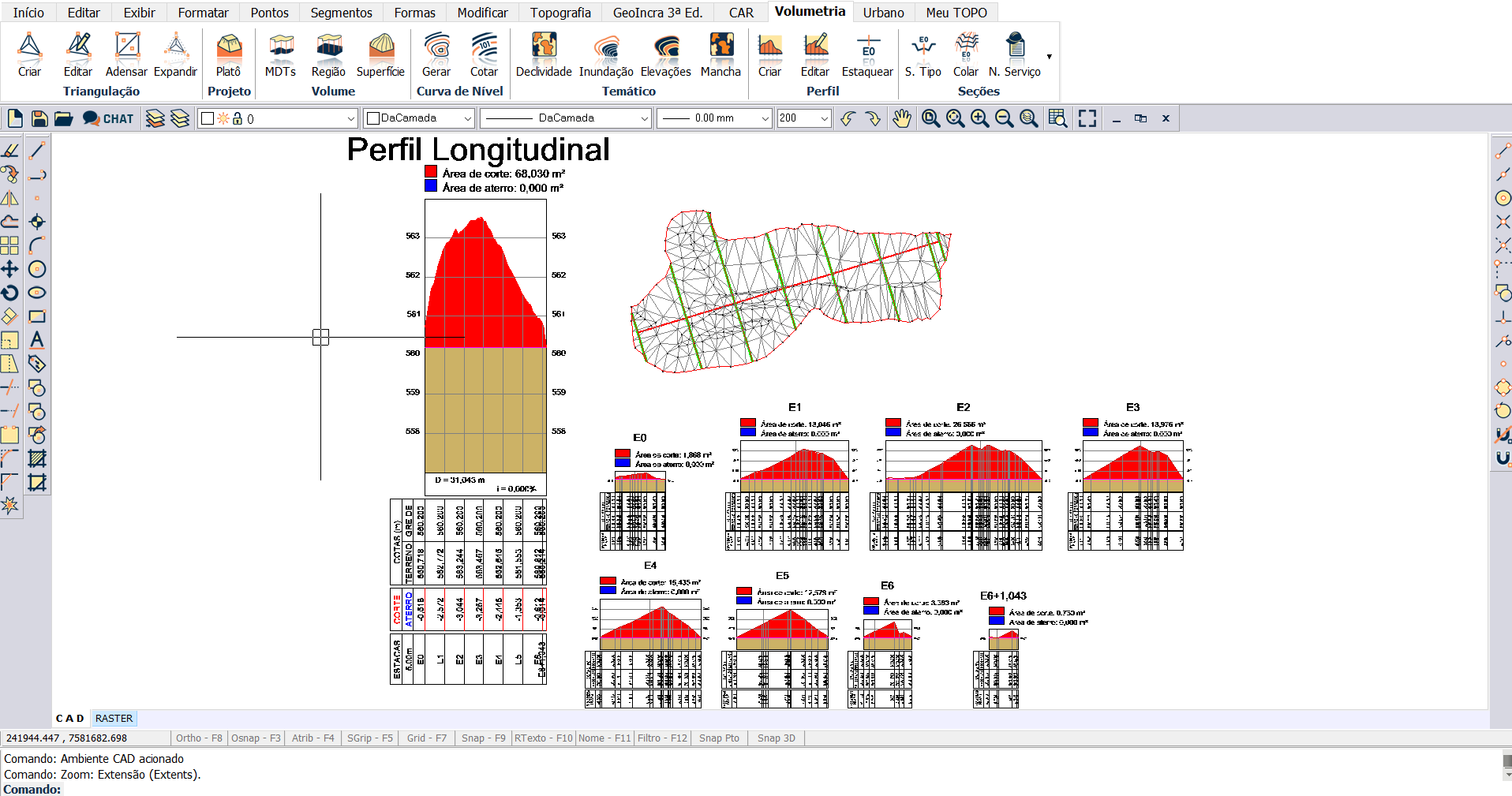

Para gerar o relatório dos cálculos efetuados, criamos o perfil longitudinal e depois aplicamos as seções transversais em todo o MDT, a partir da cota do terreno (560,20 m).
Dessa forma, geramos o relatório final com sua respectiva memória de cálculo. Em caso de dúvidas, clique aqui e veja a vídeo aula sobre o assunto.
7. Organização da planta de projeto

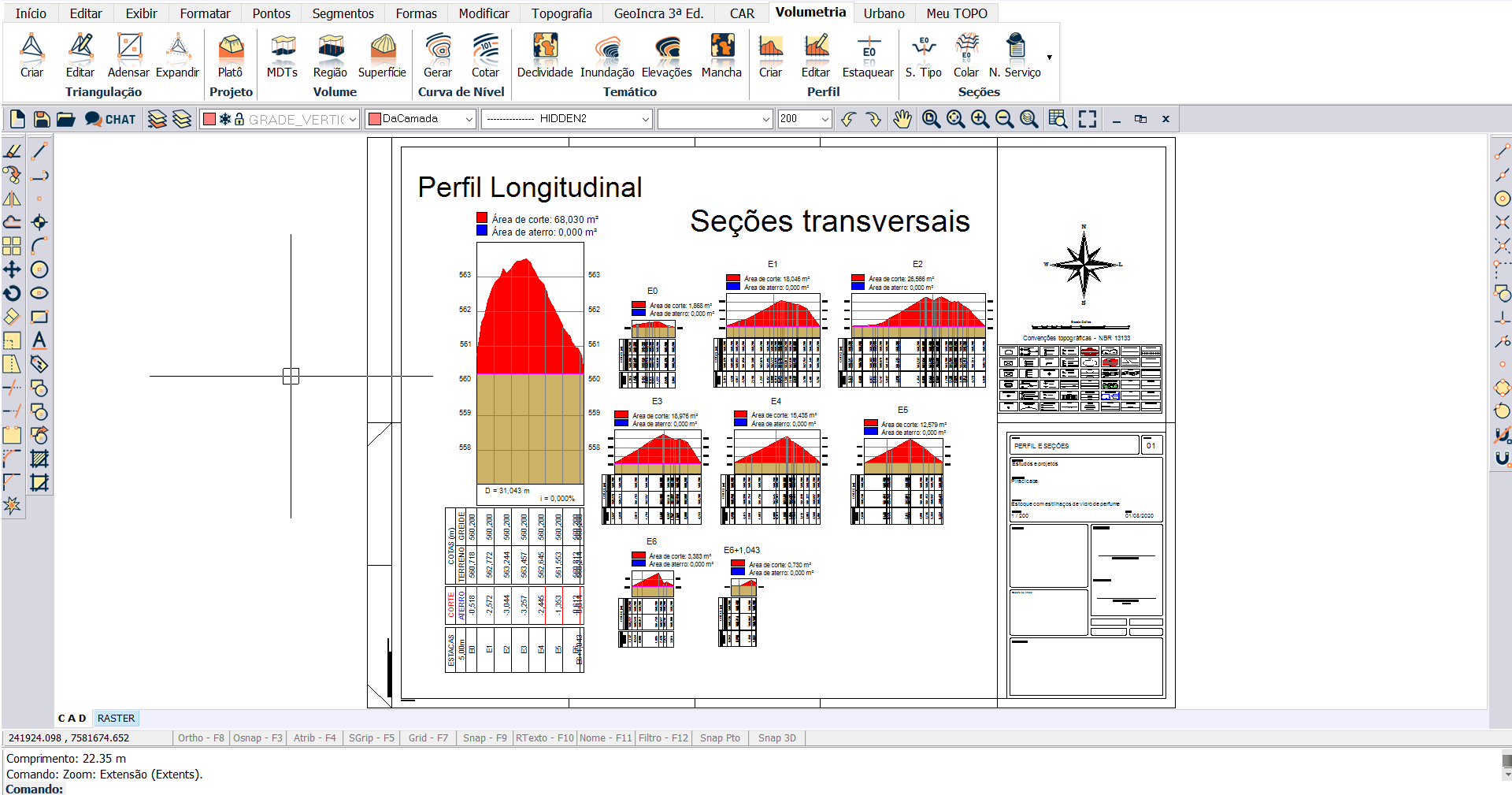

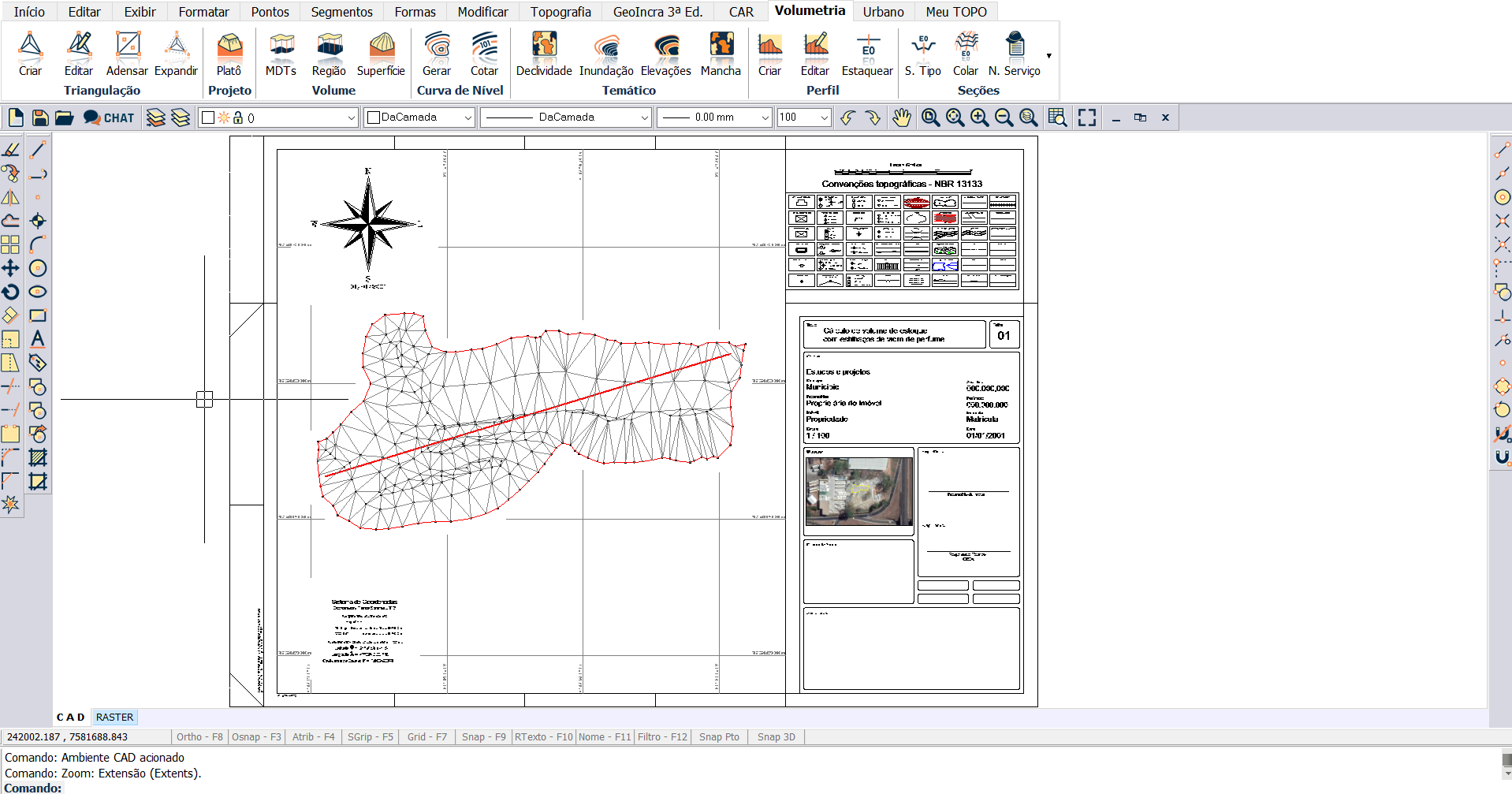

A partir das seções aplicadas, exportamos o perfil e as seções transversais calculadas para o projeto e, então, elaboramos a planta final.
8. Visualização 3D

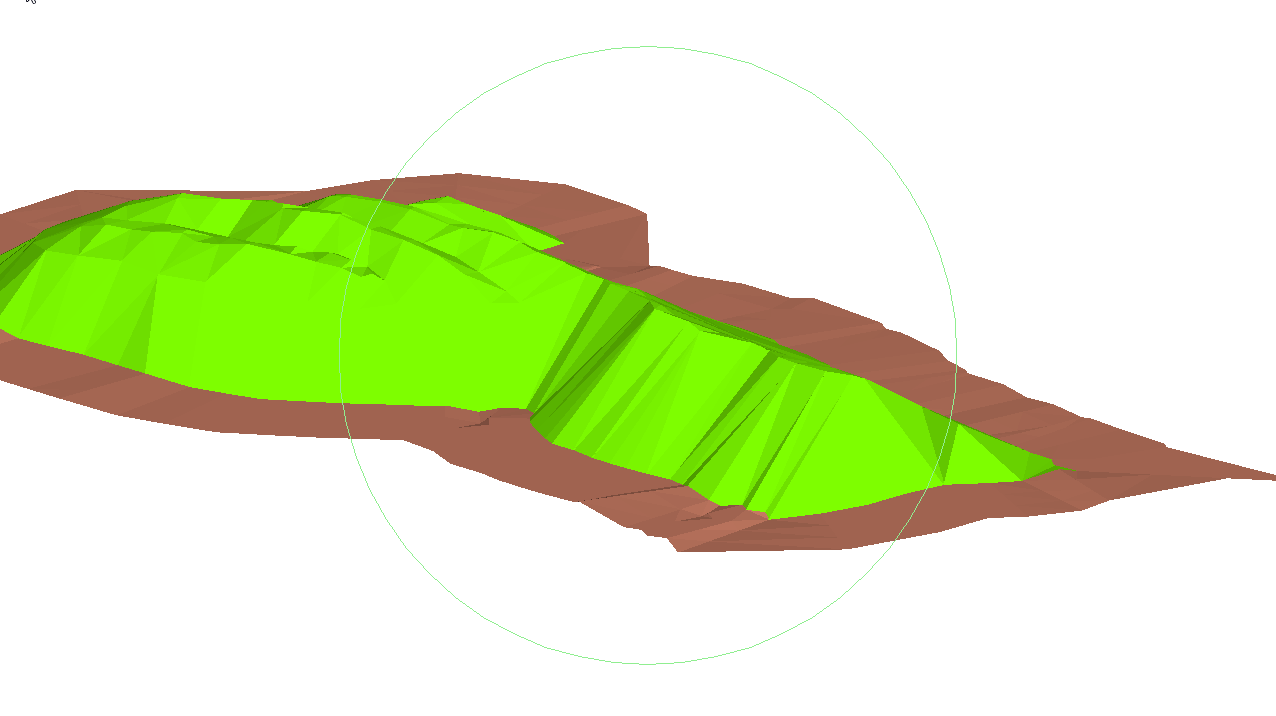

Por fim, utilizamos a visualização 3D através da ferramenta Órbita em conjunto com a ferramenta Recobrir, para visualizar melhor o projeto o qual foi calculado o volume.
Clique aqui e entenda o procedimento acima.
(Se você ainda não utiliza o melhor software topográfico para efetuar projetos como este, clique aqui e comece agora mesmo!)
CONTEÚDO EXTRA!
Confira nossa playlist completa com todas as vídeo aulas sobre volumetria: clicando aqui.
Para conhecer nosso curso completo online e gratuito sobre CAD Aplicado à Topografia, clique aqui.
ÓTIMO TRABALHO!
