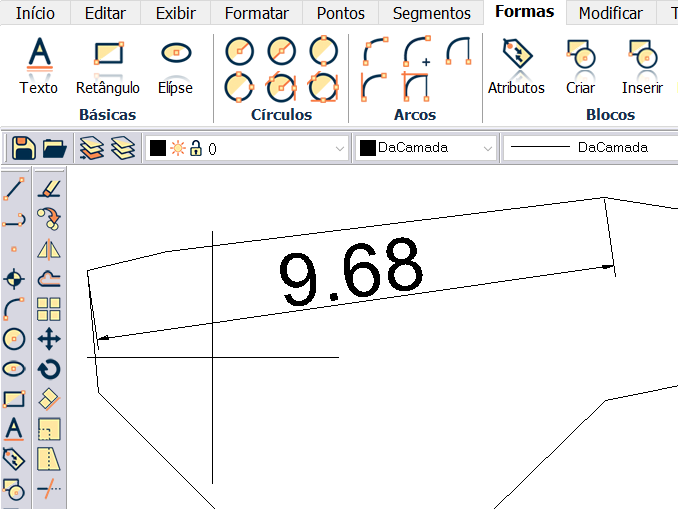

Utilizamos o estilo de dimensão para definir como ficarão as dimensões colocadas na planta.

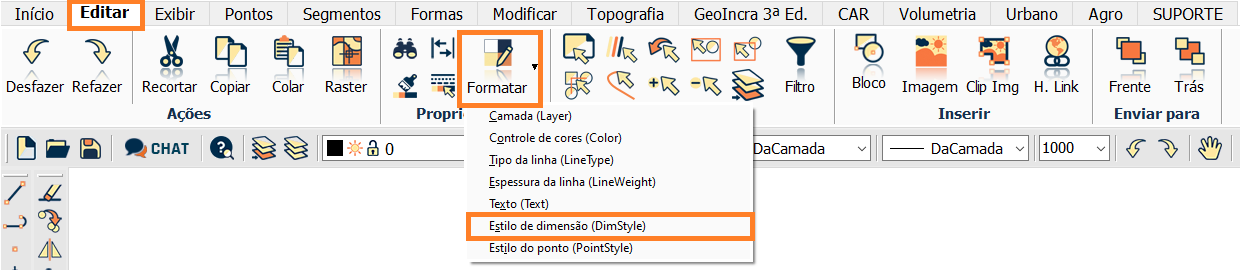

Para editar, vá na aba Editar, clique na ferramenta Formatar e selecione Dim (DIMENSÃO).
Estilo: Você selecionará o estilo de dimensão, caso já tenha criado um novo.
Novo: Criará um novo estilo de dimensão.
Deletar: Irá deletar o estilo de dimensão selecionado na opção Estilo.
Seleciona a visualização, como deseja que fique no desenho: Linear, Angular ou Raio/Diam.

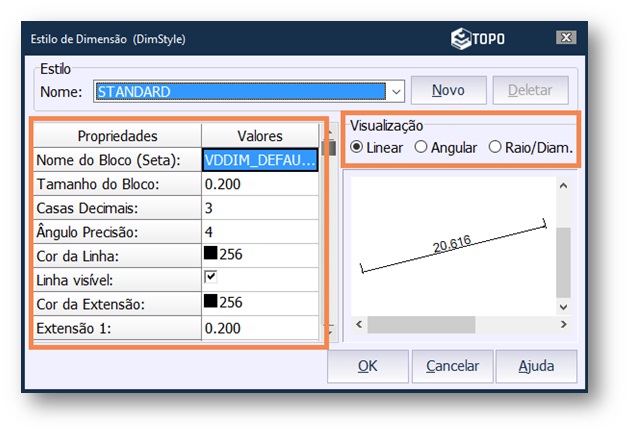

Configure todas as opções no campo Propriedades e Valores. Verifique como fica o resultado na janela de preview.
E clique em OK para finalizar.
Para marcar as distâncias de certas entidades e facilitar as dimensões conforme imagem acima, temos um conjunto de ferramentas que trazem essas medidas em metros.
Confira nosso tutorial acessando este link.
