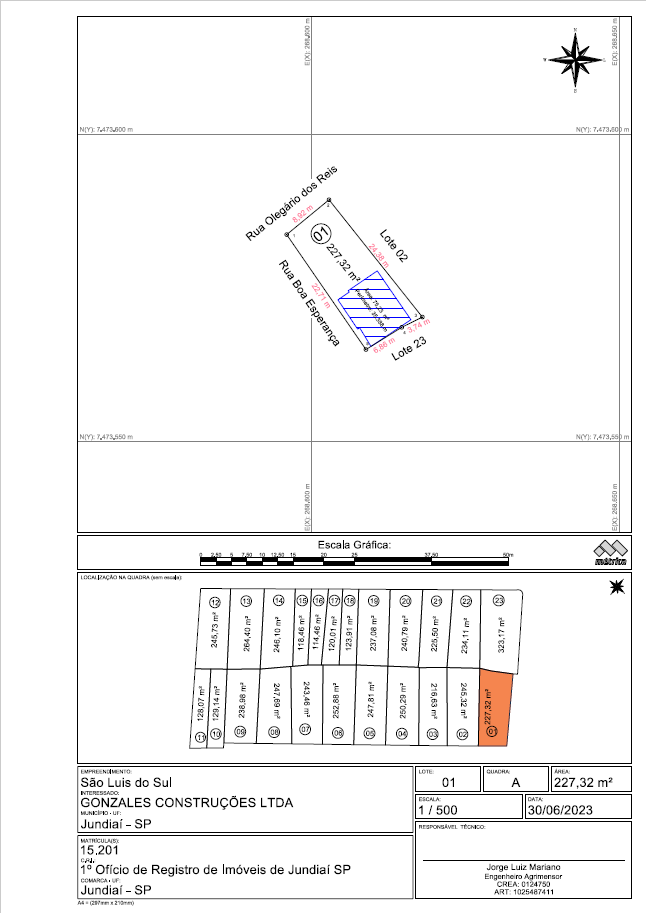

A ferramenta Plantas Individuais foi desenvolvida para agilizar na geração das peças técnicas necessárias para finalização do projeto de loteamento. Com ela será possível de forma automatizada confeccionar um arquivo DWG e outro PDF individualizado por lote com seu posicionamento na quadra, vértices e tabela de roteiro.
Após termos cotado os lotes, definido as ruas, definido as frentes dos lotes de testada, conseguiremos gerar os as plantas individuais.

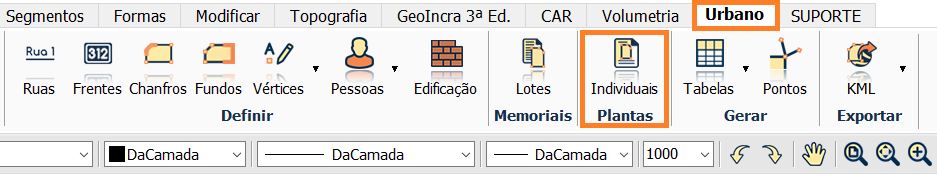

Para isso, clique na aba Urbano -> Individuais.

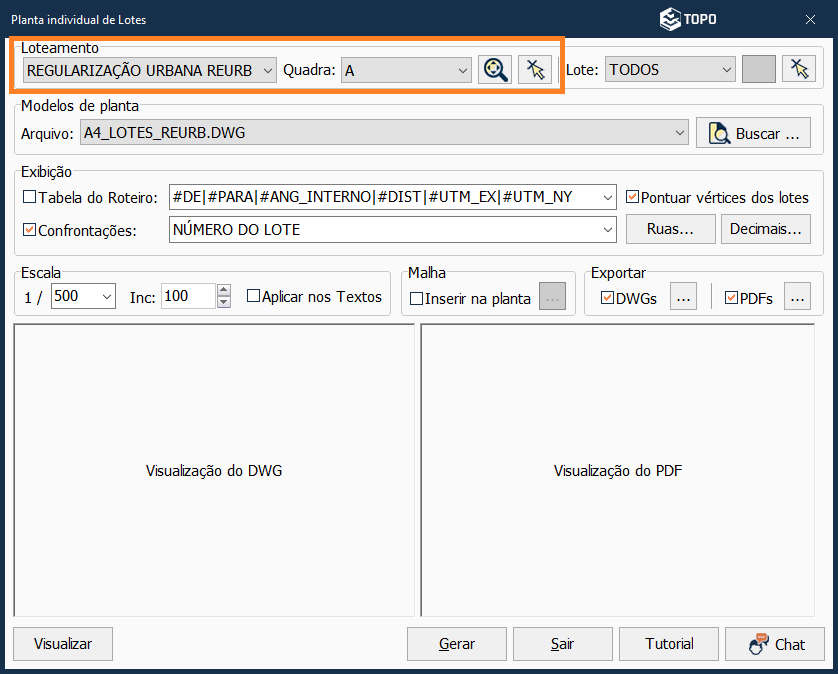

Após selecionar a ferramenta a janela abaixo será exibida, nela devemos selecionar qual loteamento estamos trabalhando e qual a quadra que desejamos gerar as plantas.

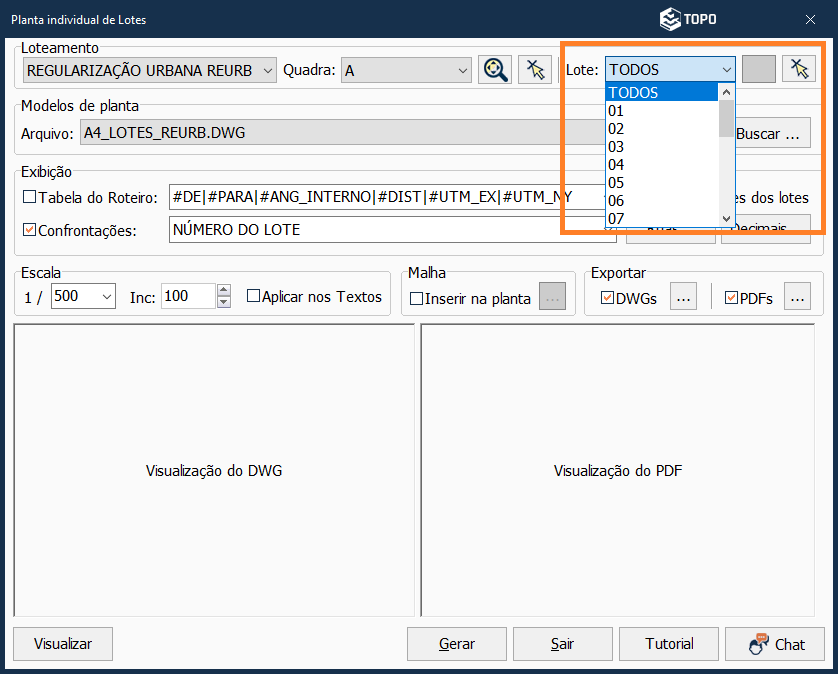

É possível escolher se deseja gerar a planta individual de todos os lotes ou de apenas algum que selecionar. Após selecionar o lote, pode clicar na opção para realizar um zoom automático ao lote selecionado ou se desejar, pode selecionar a opção
para informar o lote a ser escolhido no clique.

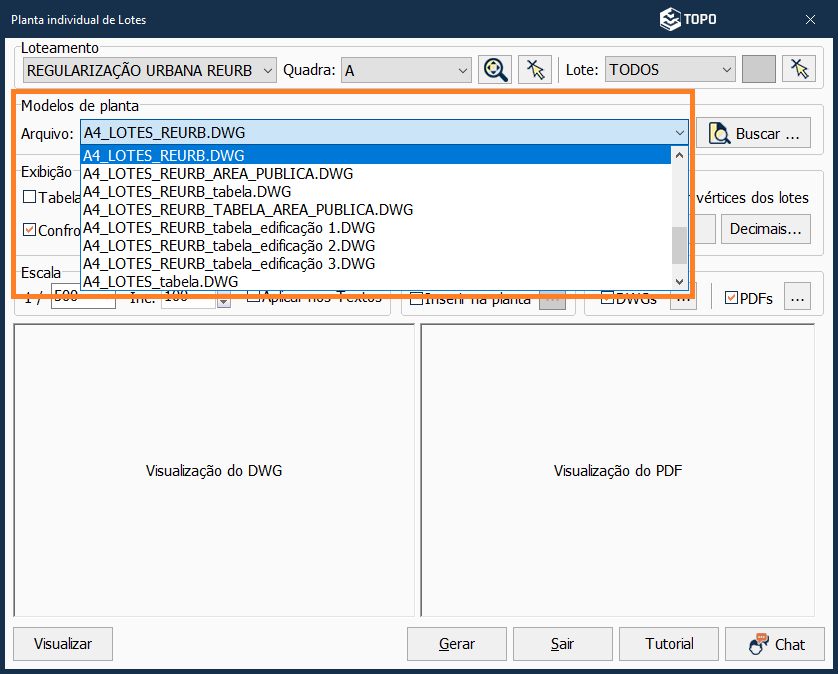

Logo em seguida, podemos escolher o modelo de planta para geração:
Agora, pode configurar as informações que devem aparecer na Tabela de Roteiro.

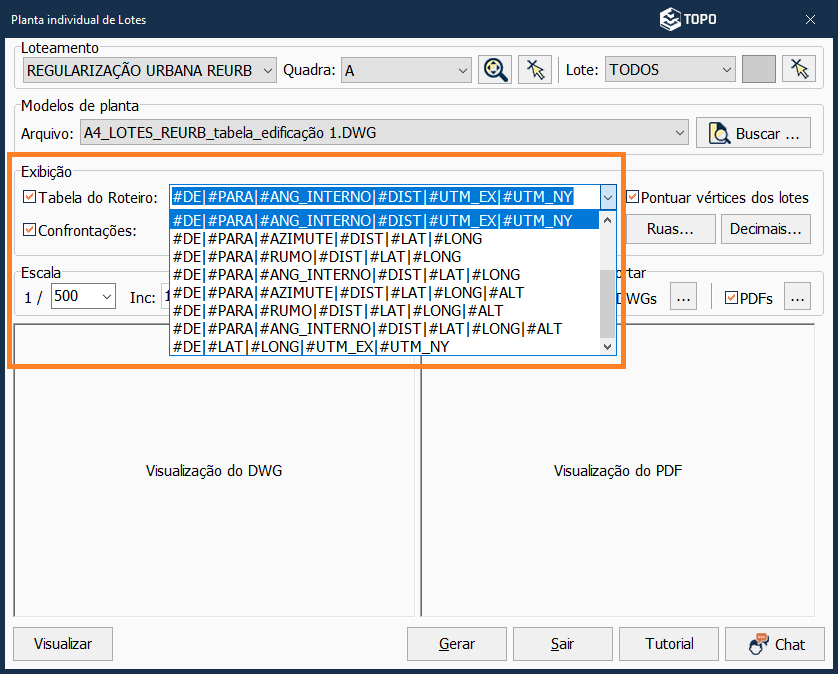

Clique na seta para exibir as informações que irão ser criadas na tabela de roteiro, escolha conforme necessidade.
A tabela de roteiro só será inserida na planta individual desde que o modelo selecionado tenha o termo "tabela".

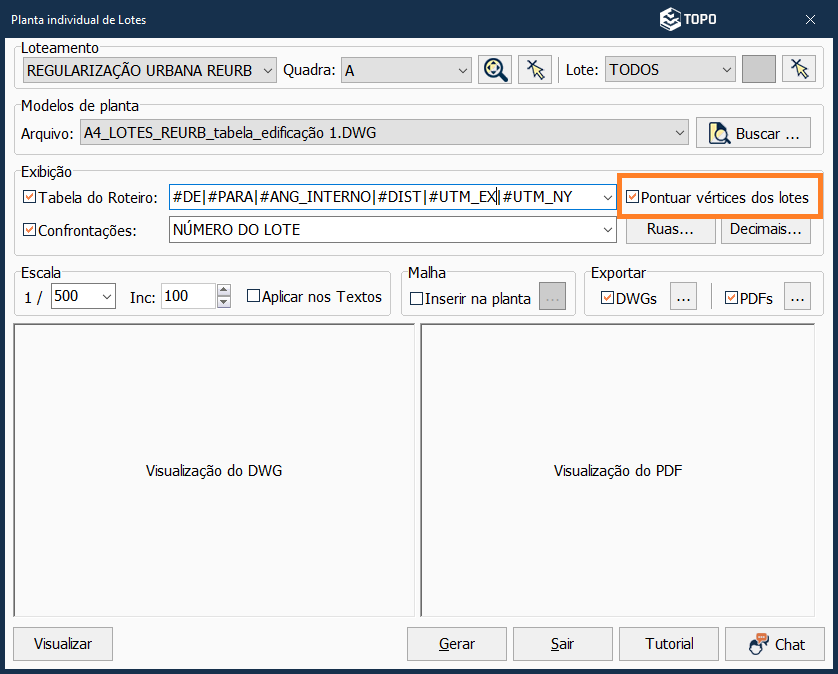

Se desejar, habilite a opção Pontuar vértices nos lotes para que os vértices gerados no desenho dos lotes sejam exibidos nas plantas.

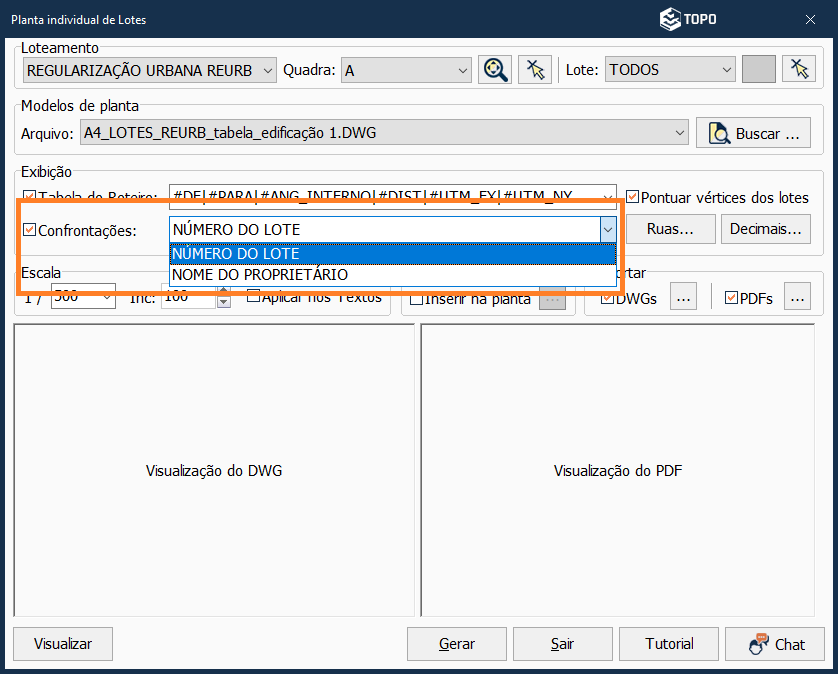

Agora é possível configurar a exibição da confrontação dos lotes na planta, podendo escolher entre exibir o número do lote ou nome do proprietário do lote cadastrado.

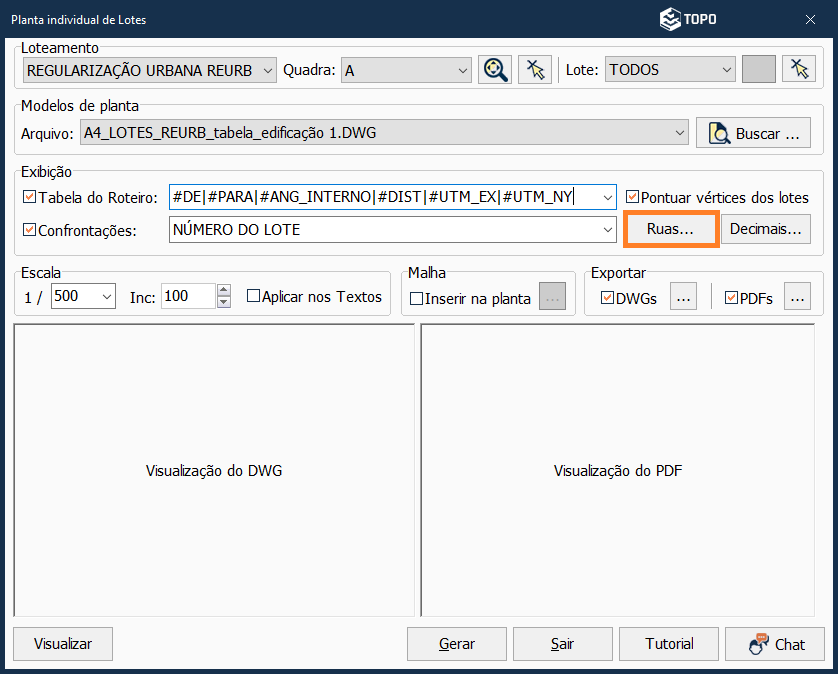

Na opção Ruas, é é possível inserir nome das ruas no croqui da quadra na Planta Individual de Lotes.

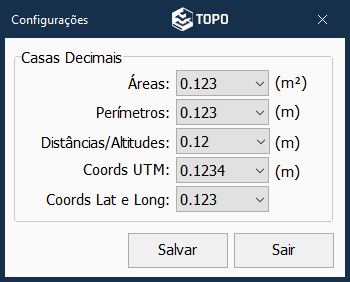

Em Decimais é possível configurar a quantidade de casas decimais das coordenadas e dos ângulos, distâncias e altitudes da tabela de roteiro.

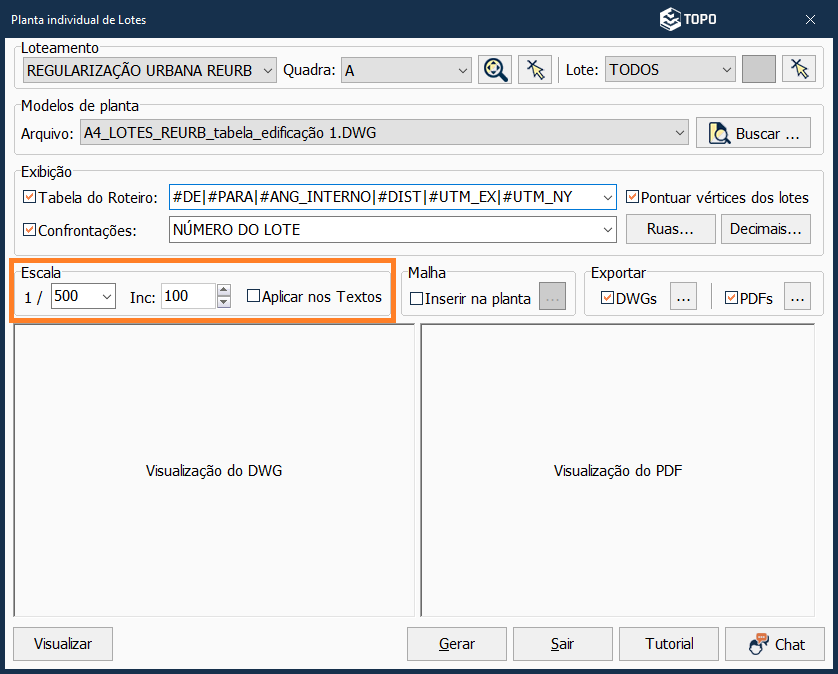

Depois, vamos configurar a Escala e Fator de Incremento:
Será útil em situações onde a escala de apresentação é padronizada pelo órgão responsável, por exemplo: 1/500, porém no loteamento pode haver lotes irregulares em que a escala exigida não comporte o tamanho do lote. Dessa forma o fator de incremento será a proporção de ajuste da escala.
Exemplo: Incremento = 100, em casos em que o lote não comporte na escala 1/500 a próxima escala será 1/600, 1/700 e assim sucessivamente.

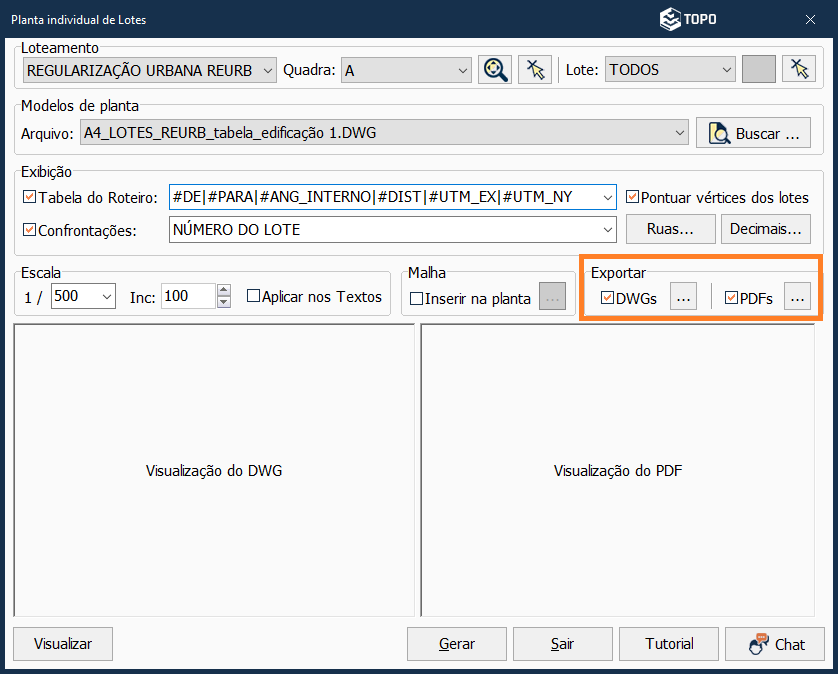

Depois, escolha o escolha o local de destino para salvar o .DWG e o .PDF de cada planta individual, para isso, clique no botão e escolha local desejado.

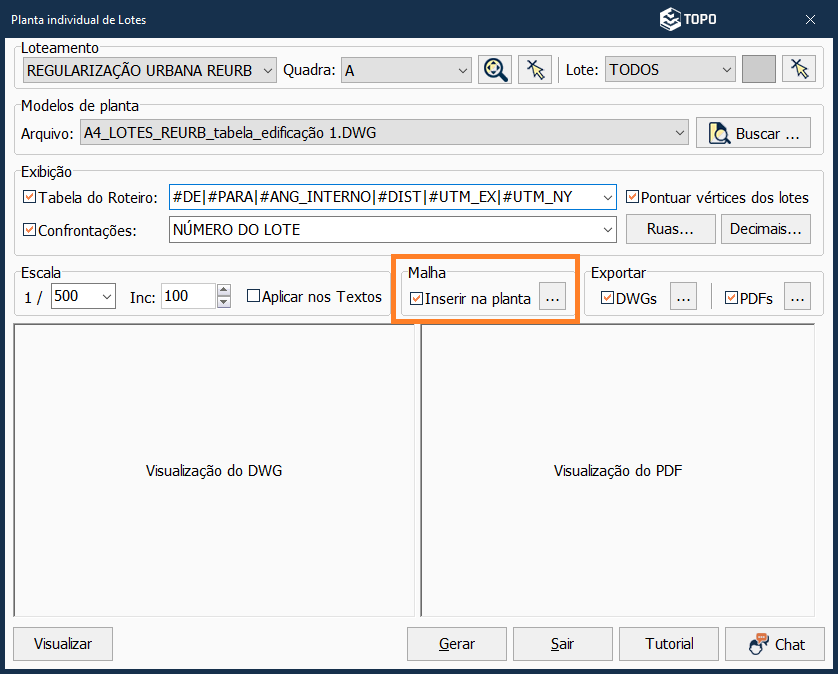

Além disso, é possível inserir automaticamente a malha de coordenadas na planta individual de lote, basta ativar a opção "Inserir na planta" no campo malha.

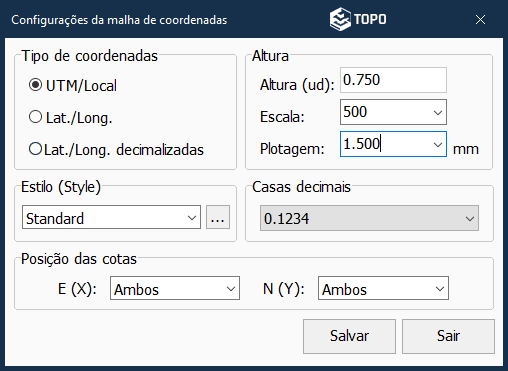

Clique nos três pontos para configurar as preferências da malha de coordenadas.
Dica!

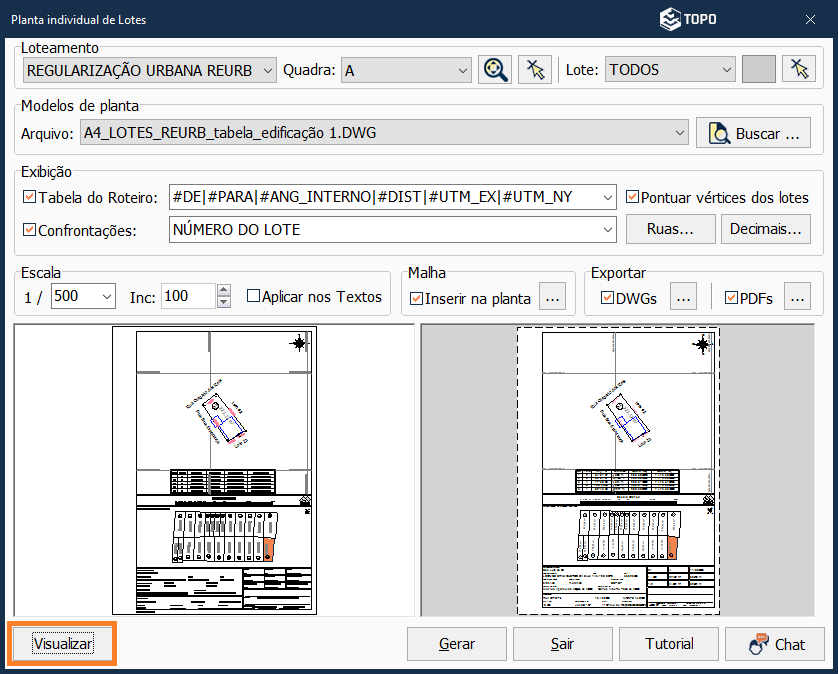

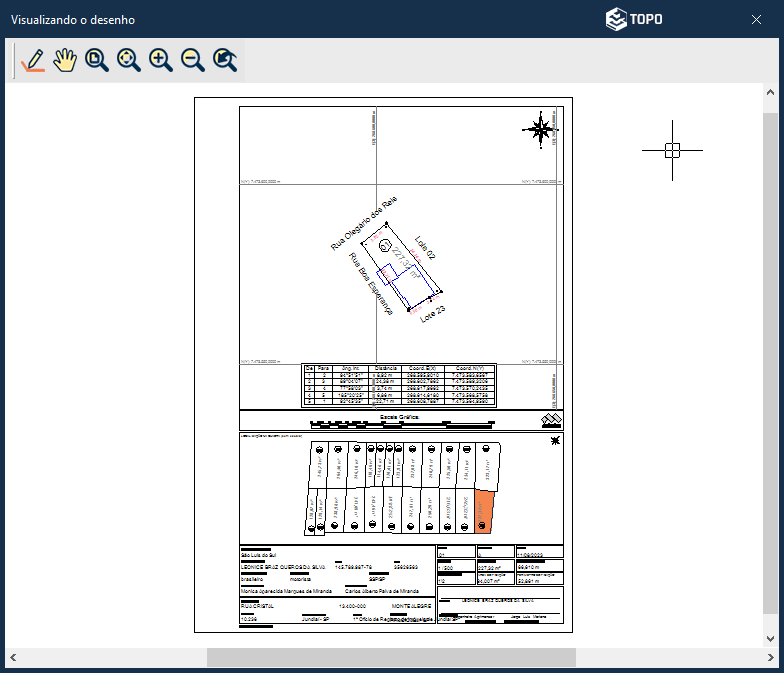

Antes de gerar as plantas individuais, pode clicar em Visualizar, assim tem uma prévia de apenas um lote, podendo verificar se está de acordo com as especificidades do projeto.

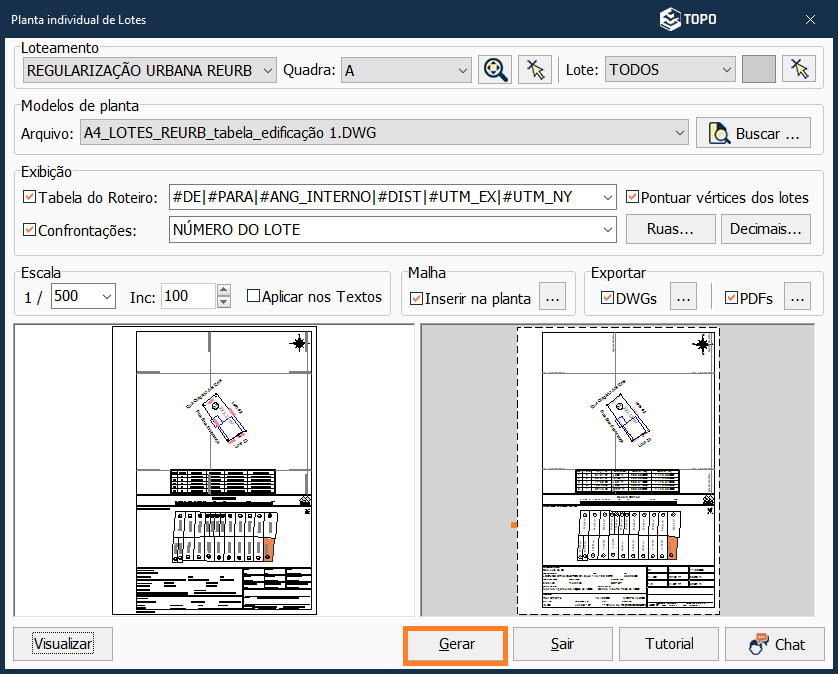

Após realizar todas as configurações necessárias, clique em Gerar.

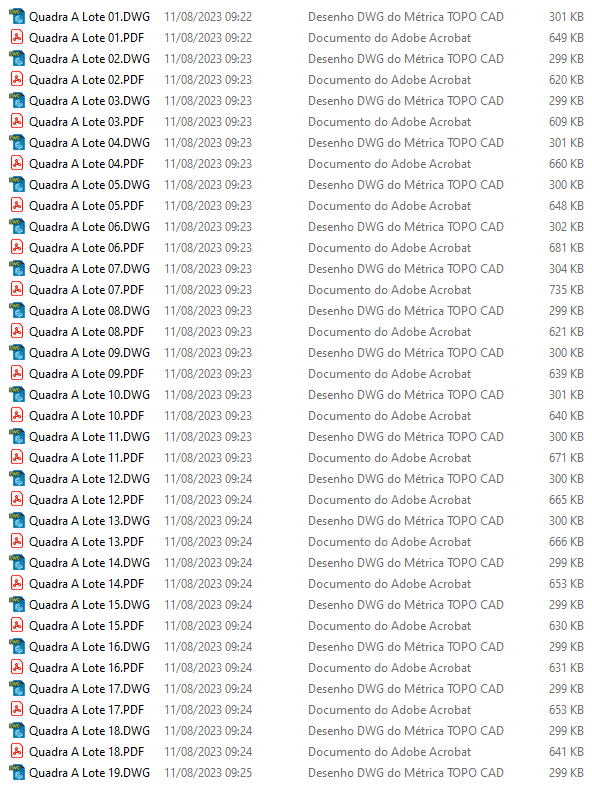

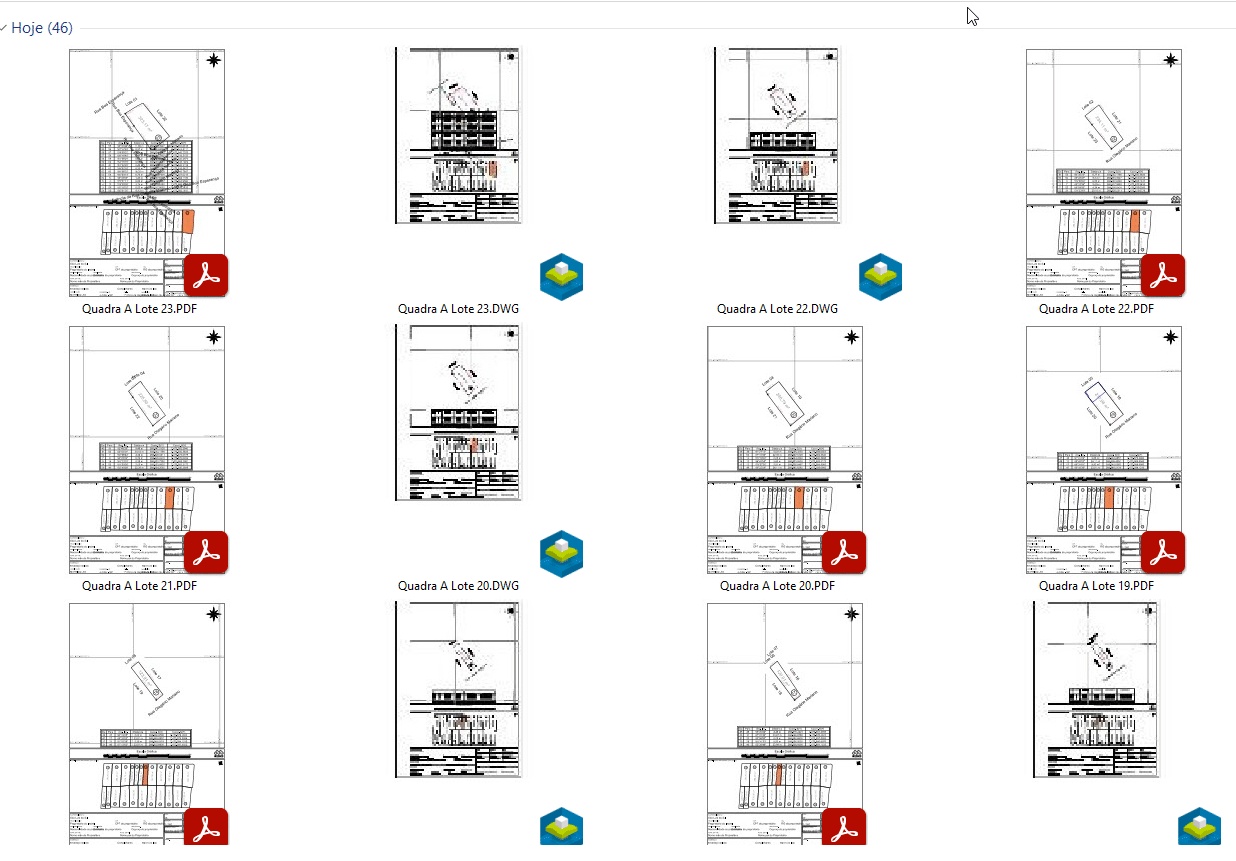

Assim, o sistema irá começar a gerar os arquivos, devemos buscar no computador pela pasta Métrica TOPO escolhida, como padrão, salva sempre em documentos pois é a prioritária para o armazenamento das peças geradas, mas você pode alterar para qualquer pasta que desejar para organizar na mesma pasta de sua obra. O caminho no exemplo é C:\Documents\Métrica TOPO Projetos.
