As linhas obrigatórias servem para condicionar a criação do MDT fazendo com que a triangulação passe em pontos específicos do projeto para melhor representação do local através do modelo digital do terreno. Deve ser utilizado quando existirem pontos muito próximos ou pontos muito distantes entre si e em situações, onde seja necessário representar o pé e a crista nos taludes, margens de rodovias, rios, represas, lagos, açudes, meio fio dos arruamentos etc.

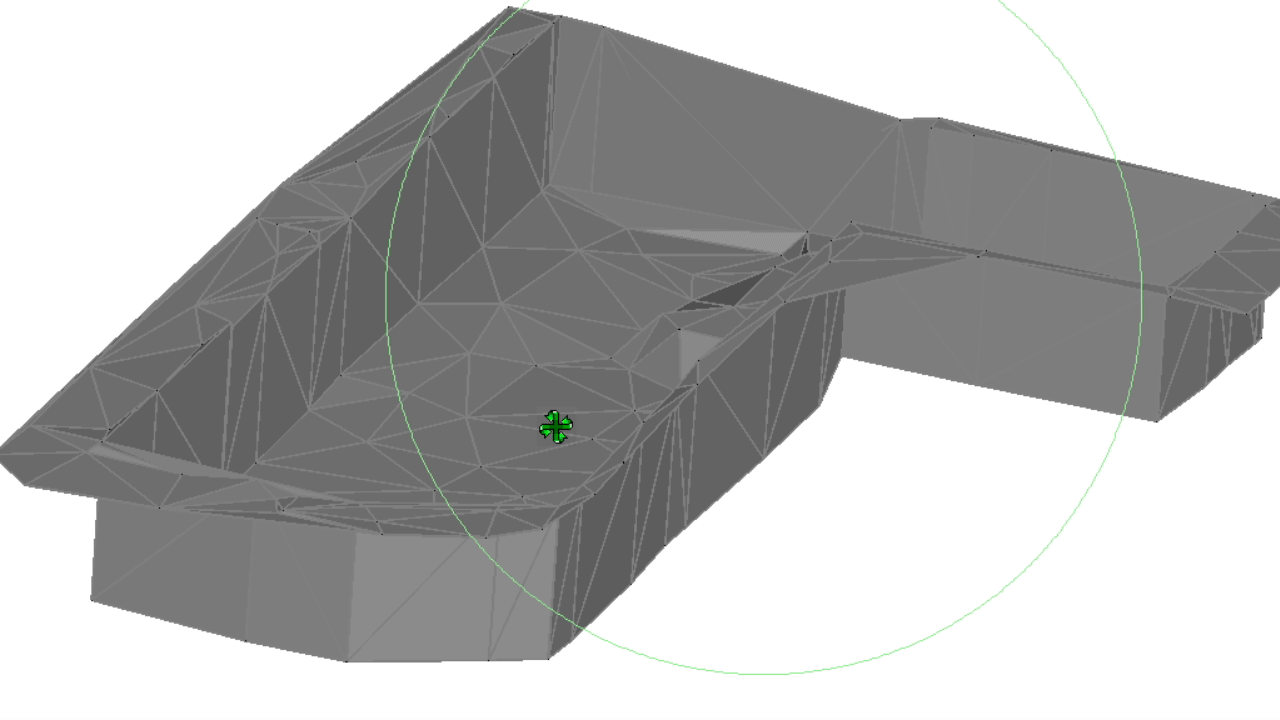

No exemplo abaixo não foram utilizadas linhas obrigatórias durante a criação do MDT, note que algumas arestas da triangulação não seguiram os pontos do pé e crista do talude gerando uma distorção na representação do terreno.
Por sua vez, após incluir as linhas obrigatórias na triangulação do pé e da crista, o novo MDT apresentou de forma adequada a área levantada demonstrando sua regularidade.
Mas como essas linhas obrigatórias foram criadas?

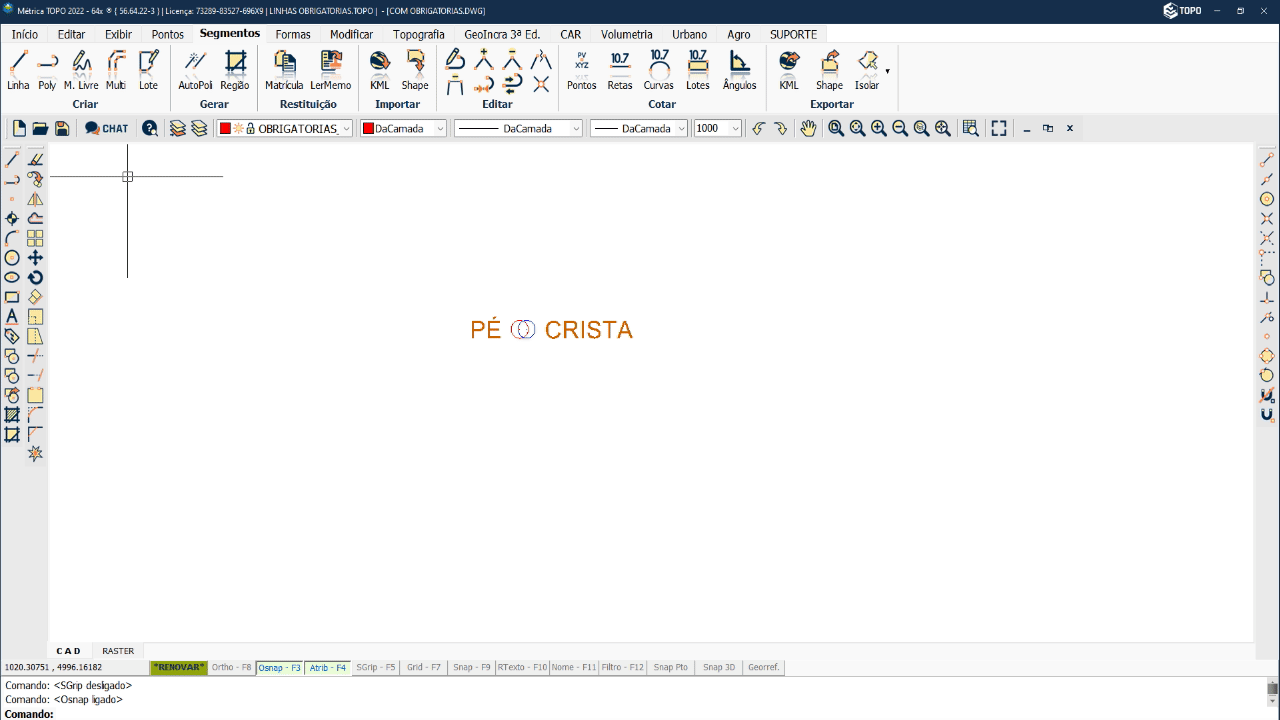

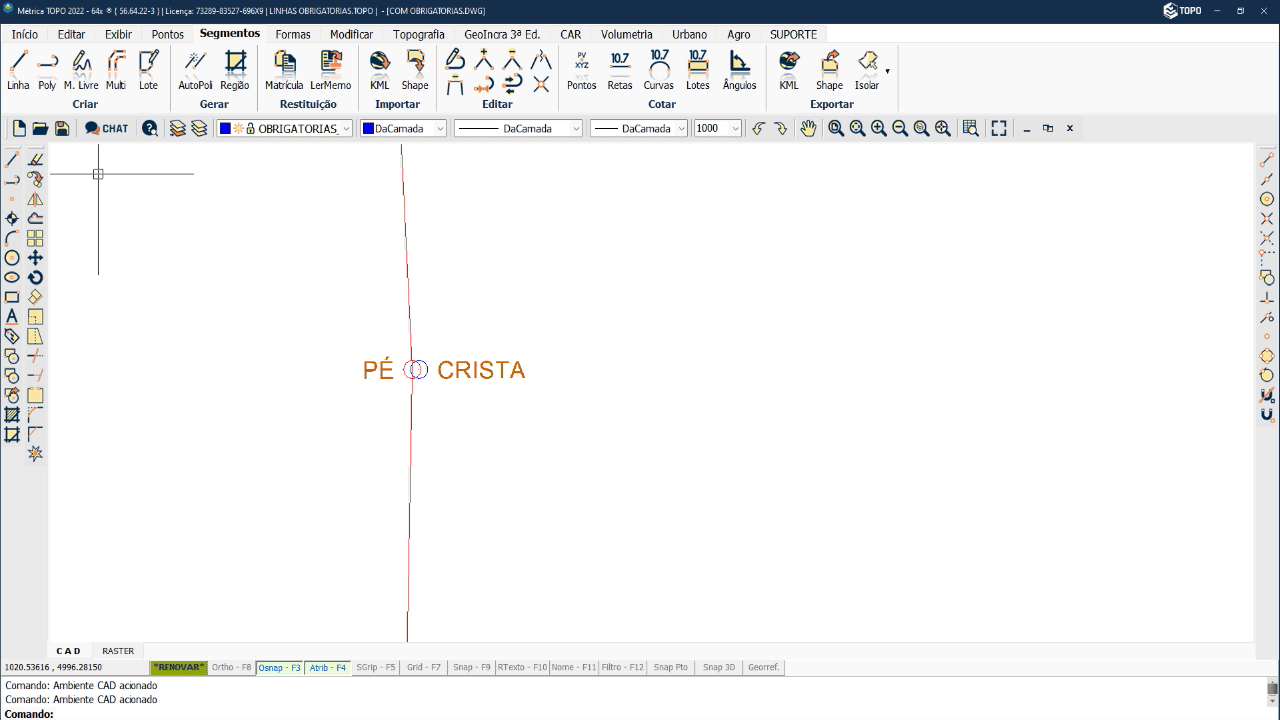

Com o auxílio da ferramenta Polilinha da aba Segmentos e do Osnap (no modo Ponto/Node) foram criadas linhas interligando os pontos do pé e depois outro polígono para os pontos da crista.
* OBSERVAÇÃO: as linhas obrigatórias devem ser criadas sobre os pontos.
** IMPORTANTE: as linhas obrigatórias não podem se cruzar (intersecção).

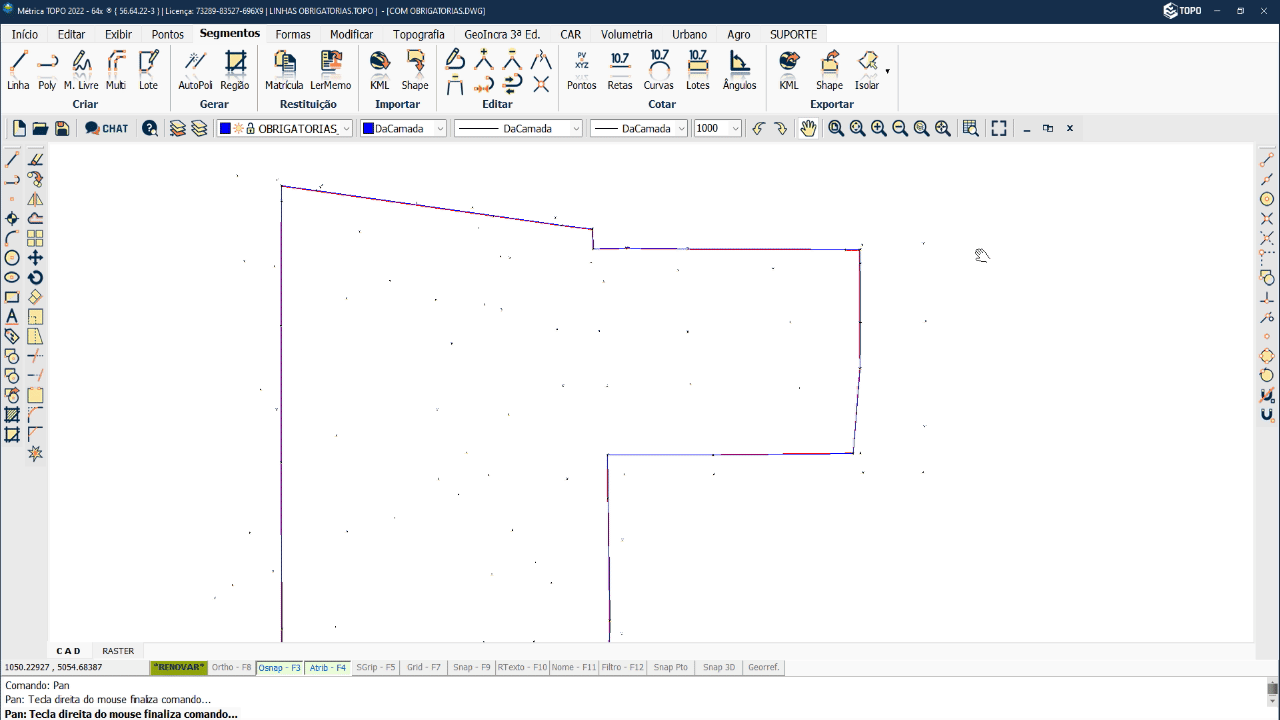

Como resultado, foram gerados dois polígonos que serviram de linhas obrigatórias para a triangulação.

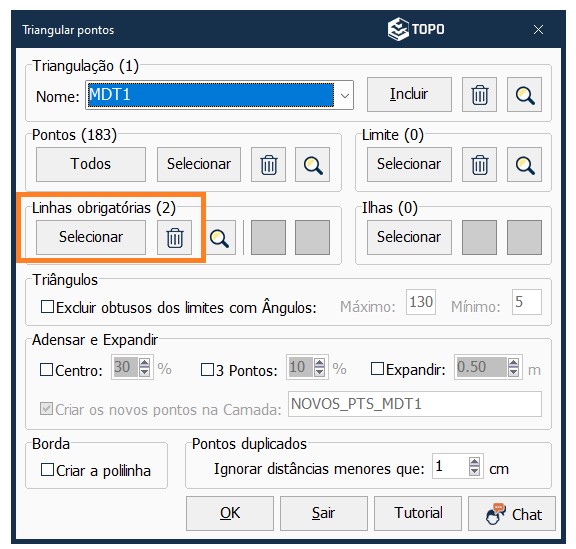

Na ferramenta Criar MDT, basta utilizar a opção Selecionar linhas obrigatórias e clicar sobre os polígonos criados no desenho.
Para saber mais como criar triangulação, veja o vídeo abaixo:
BOM TRABALHO!
