Para importar uma carta topográfica no Métrica TOPO, primeiro, será necessário identificar na carta 2 pontos com coordenadas conhecidas. Essa etapa é fundamental, já que a imagem da carta, será alinhada em cima dessas 2 coordenadas conhecidas.
Neste exemplo, sabemos as 2 coordenadas do ponto sobre a estrada da carta, indicadas em vermelho.
De posse das coordenadas (X e Y), iremos incluir esses 2 pontos em um novo projeto.
Mas, caso já tenha os pontos conhecidos no desenho, poderá pular esta etapa.
Para incluir os pontos, acesse a aba Topografia, e clique na ferramenta Coord. e escolha se será coordenadas UTM, ou Lat/Long.
Abaixo, segue o exemplo da digitação das coordenadas em UTM.
A abaixo, segue a formatação padrão para coordenadas em Latitude e Longitude.

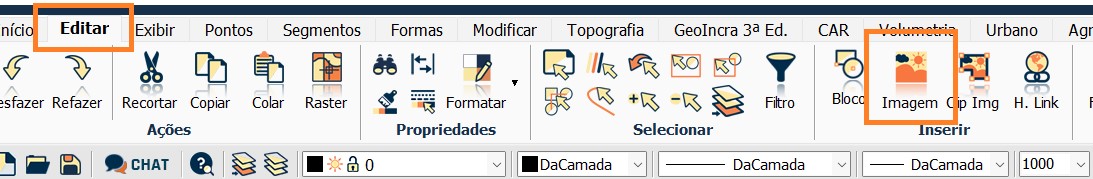

Agora, com os pontos criados no desenho, acesse a aba Editar, ferramenta Imagem.

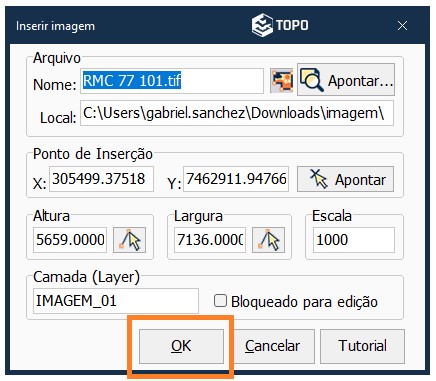

Selecione a planta, clique em algum local do desenho para incluí-la, e finalize em OK.

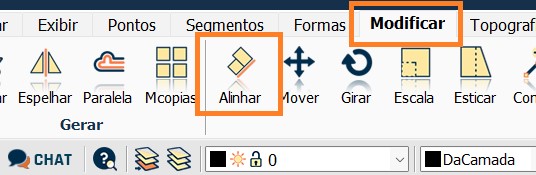

Agora, utilizando a aba Modificar, ferramenta Alinhar, iremos alinhar os dois pontos de referência da imagem, em cima dos 2 pontos criados.
Em seguida, selecione a imagem e pressione Enter.

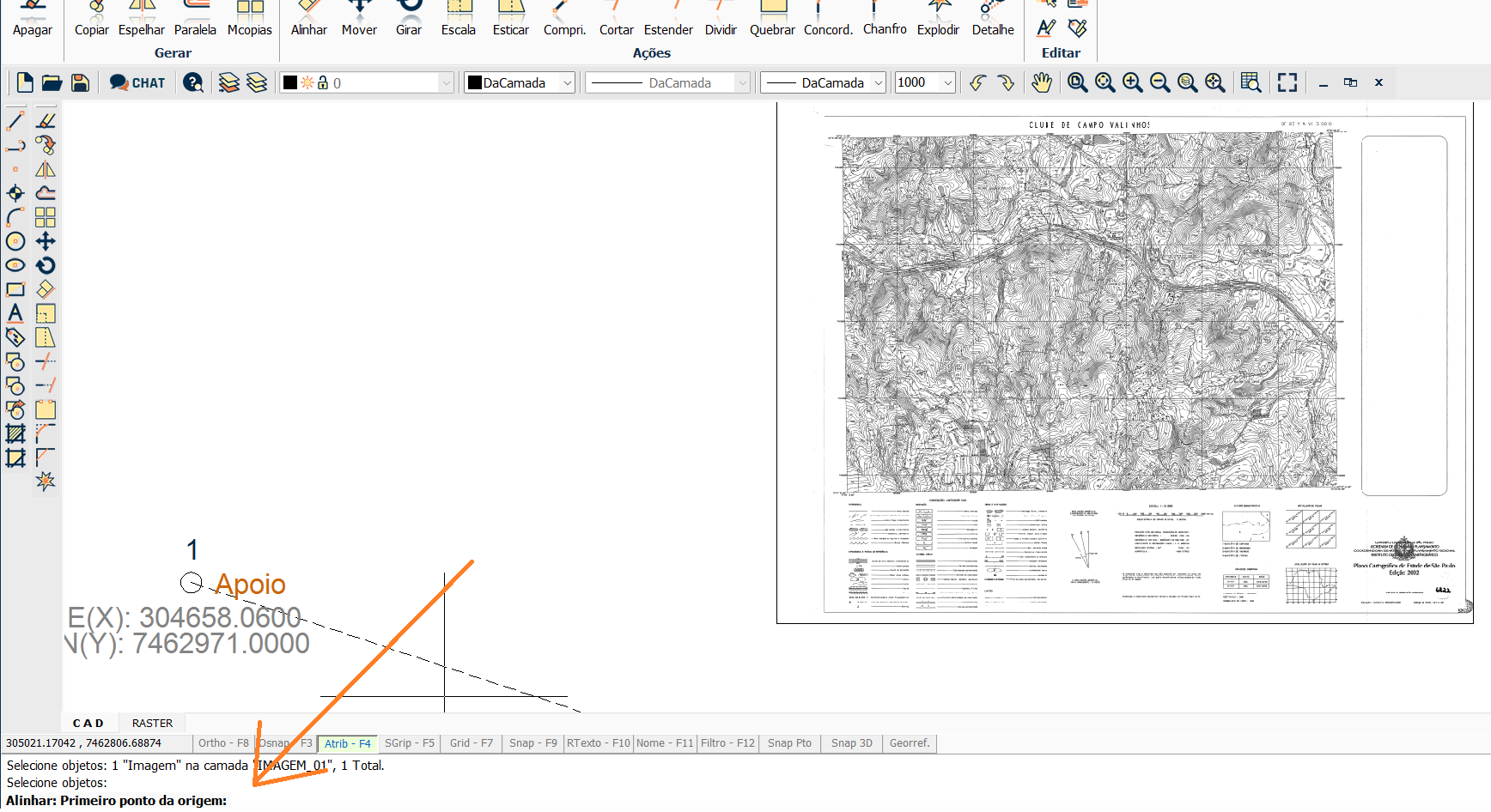

E siga o que será informado na barra de comando:
• Os 2 primeiros cliques, serão sobre os pontos de origem, na imagem.
• Os 2 últimos cliques serão em cima dos pontos criados na digitação das coordenadas.
Caso tenha dúvidas na utilização da ferramenta Alinhar, clique aqui, e assista ao vídeo com o passo a passo da sua utilização.
BOM TRABALHO!
