A ferramenta Perfil permite gerar o perfil longitudinal a partir de uma linha existente no desenho (eixo do perfil).

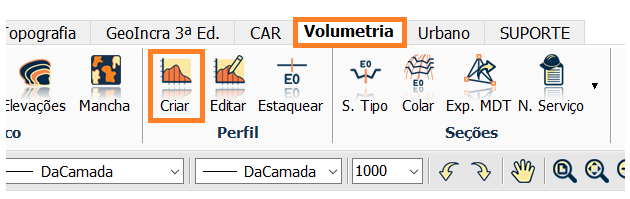

Clique em Volumetria > Perfil > Criar
Selecione a opção Sobre Pontos e Avançar.

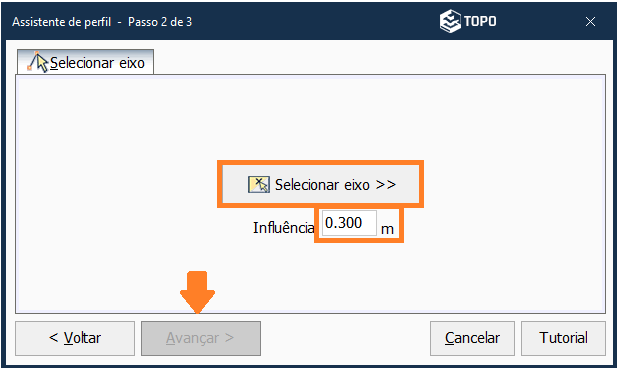

Informe a influência lateral ao eixo em que os pontos serão considerados no perfil.
Clique em Selecionar eixo e clique na polilinha que corresponde o eixo do perfil e Avance.

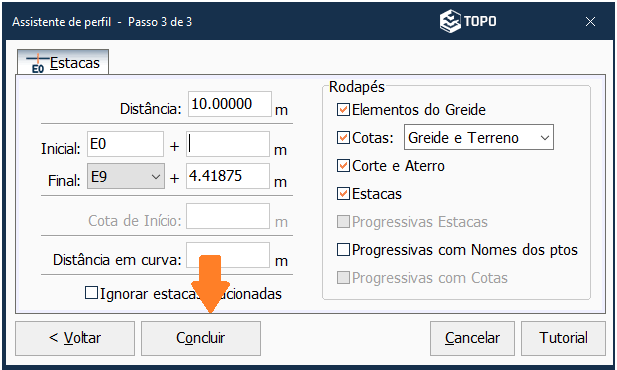

Digite a distância entre cada estaca. A estaca inicial e a estaca final serão preenchidas automaticamente.
Também é possível optar por ignorar estacas fracionadas e habilitar as progressivas com nomes dos pontos no rodapé.
Informe a distância do estaqueamento nas curvas caso seja diferente do restante do perfil.
Depois, clique em Concluir.

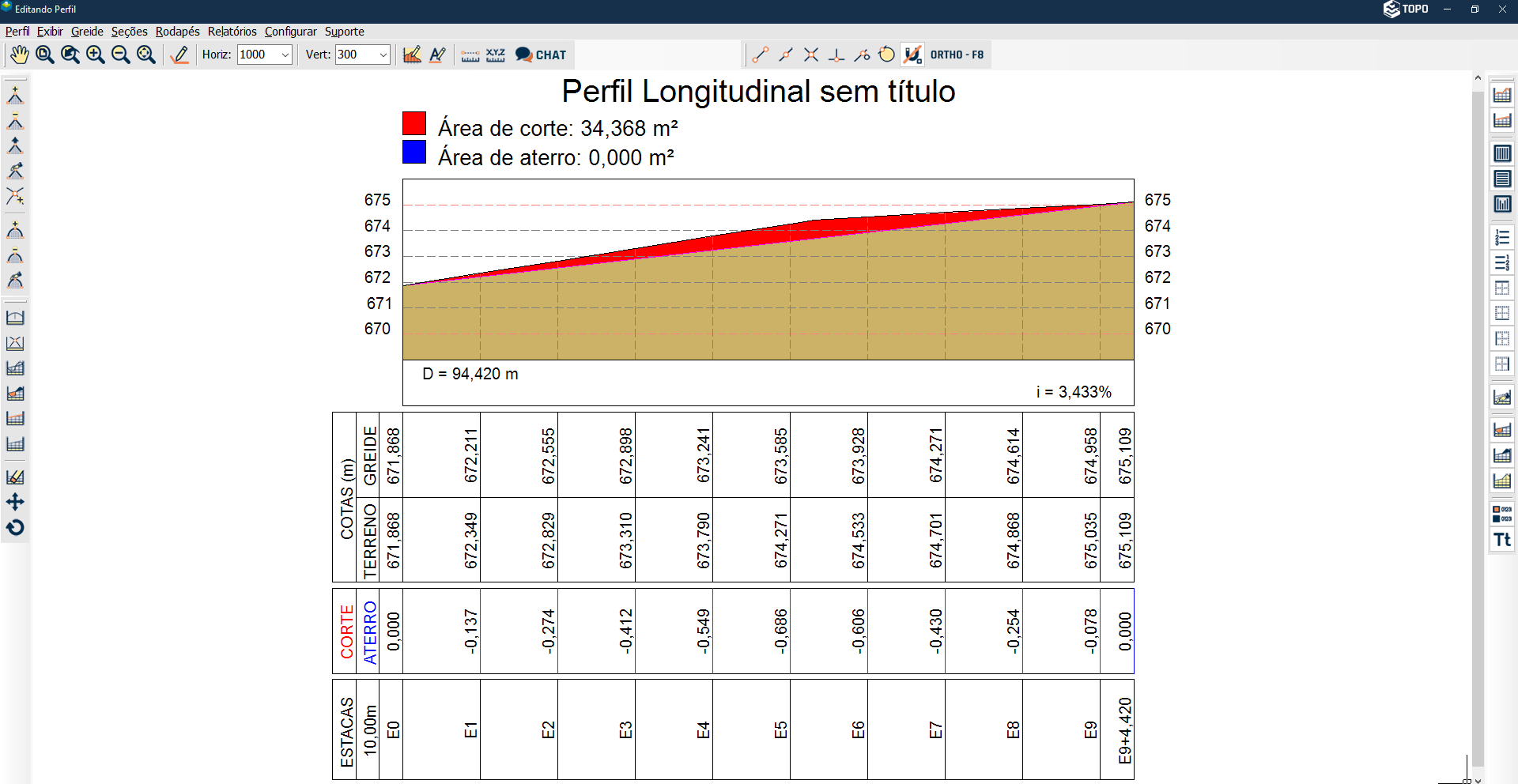

Pronto, o perfil foi criado a partir das cotas dos pontos, juntamente do greide ligando o primeiro e último ponto.

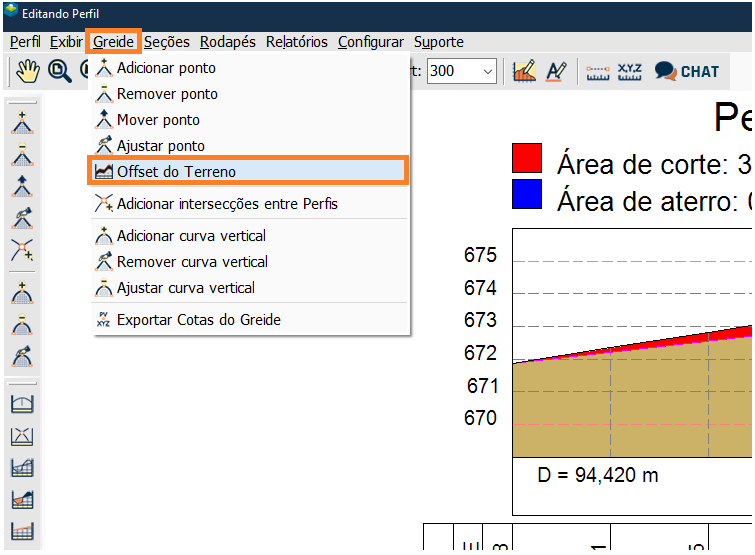

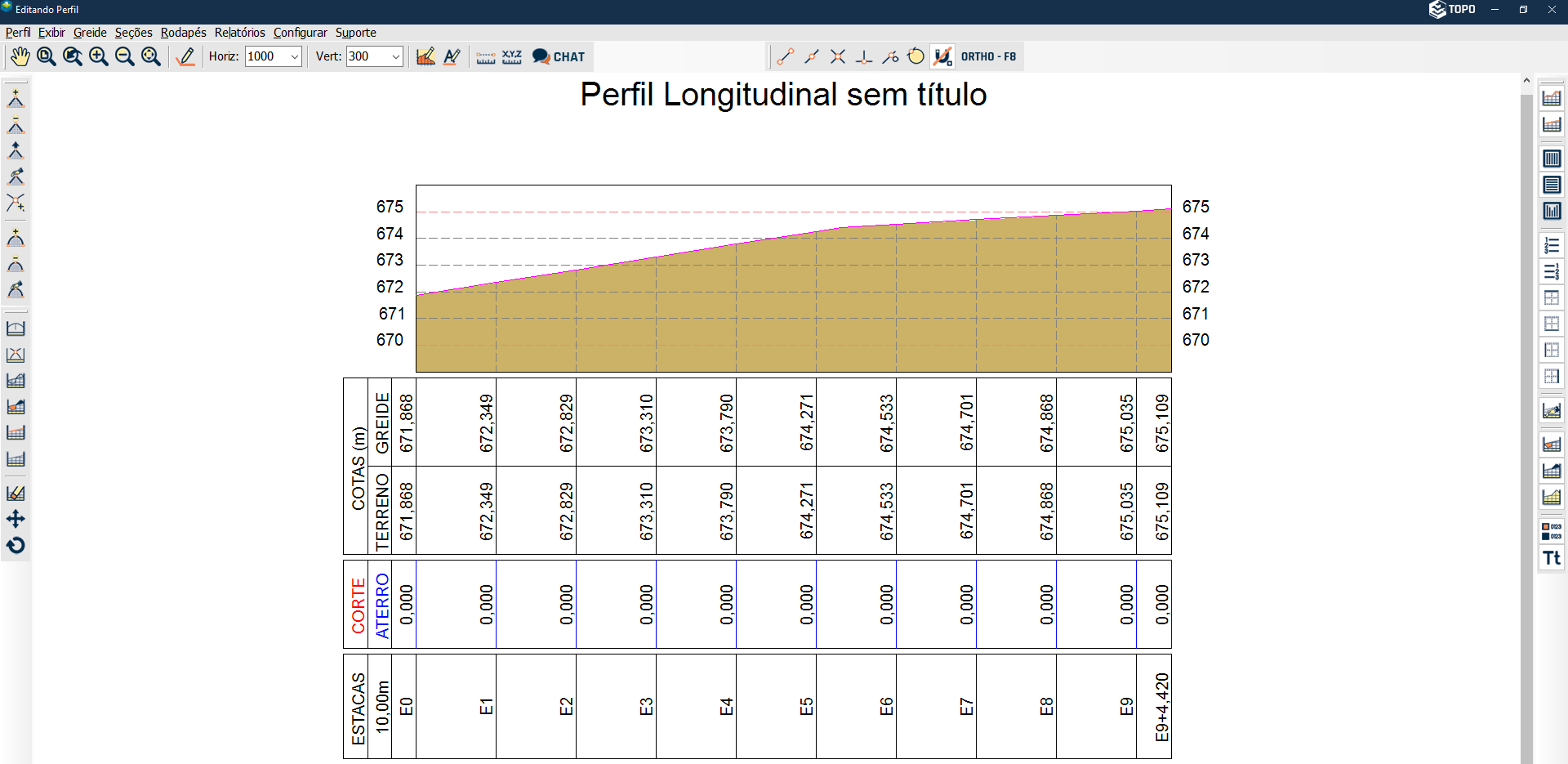

Se desejar deixar o greide acompanhando os pontos, basta ir em Greide > Offset e inserir 0,00.
Que tal conferir nossa vídeo aula sobre esta ferramenta?
BOM TRABALHO!
