Com a ferramenta Geo Altimetria do Métrica TOPO será possível capturar uma malha retangular de pontos com altitude de uma determinada região ou utilizando um polígono como referência para importar em seu projeto.
Lembrando que a precisão altimétrica é limitada, portanto, esta ferramenta poderá te auxiliar em estudos de viabilidade técnica e pré-projetos, mas não como uma base cartográfica para projetos topográficos.

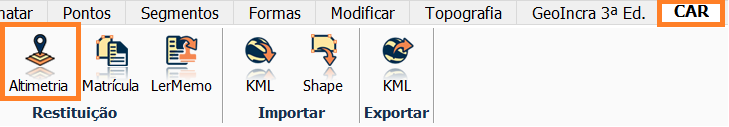

Clique na aba Pontos ou na aba CAR e selecione a ferramenta Altimetria.

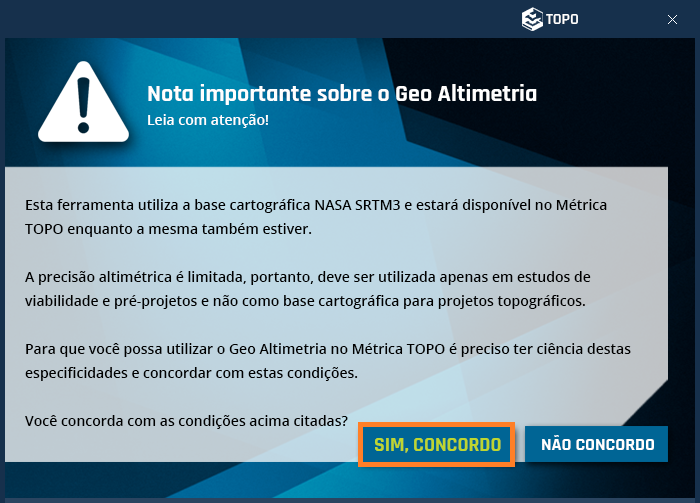

Ao selecionar a ferramenta, aparecerá a mensagem de orientação à respeito da ferramenta, leia com atenção e clique em SIM, CONCORDO.
Ao abrir a ferramenta, terá duas possibilidades de capturar os pontos com altitude: A partir da busca de endereço ou através de um polígono de referência.

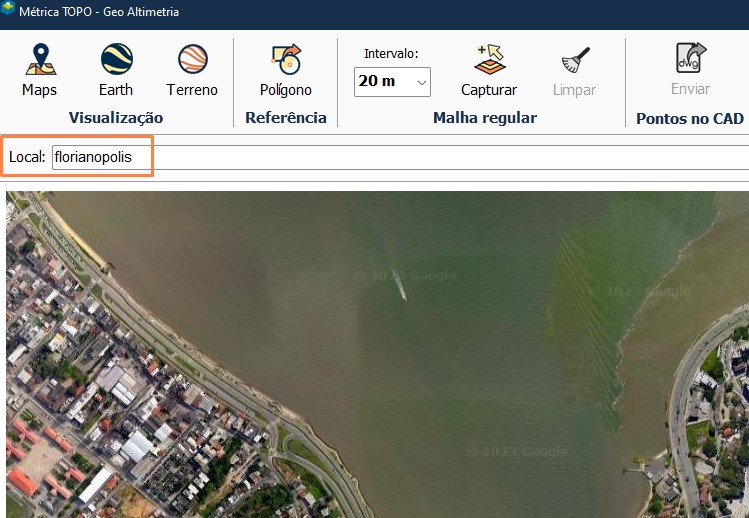

- Busca de endereço

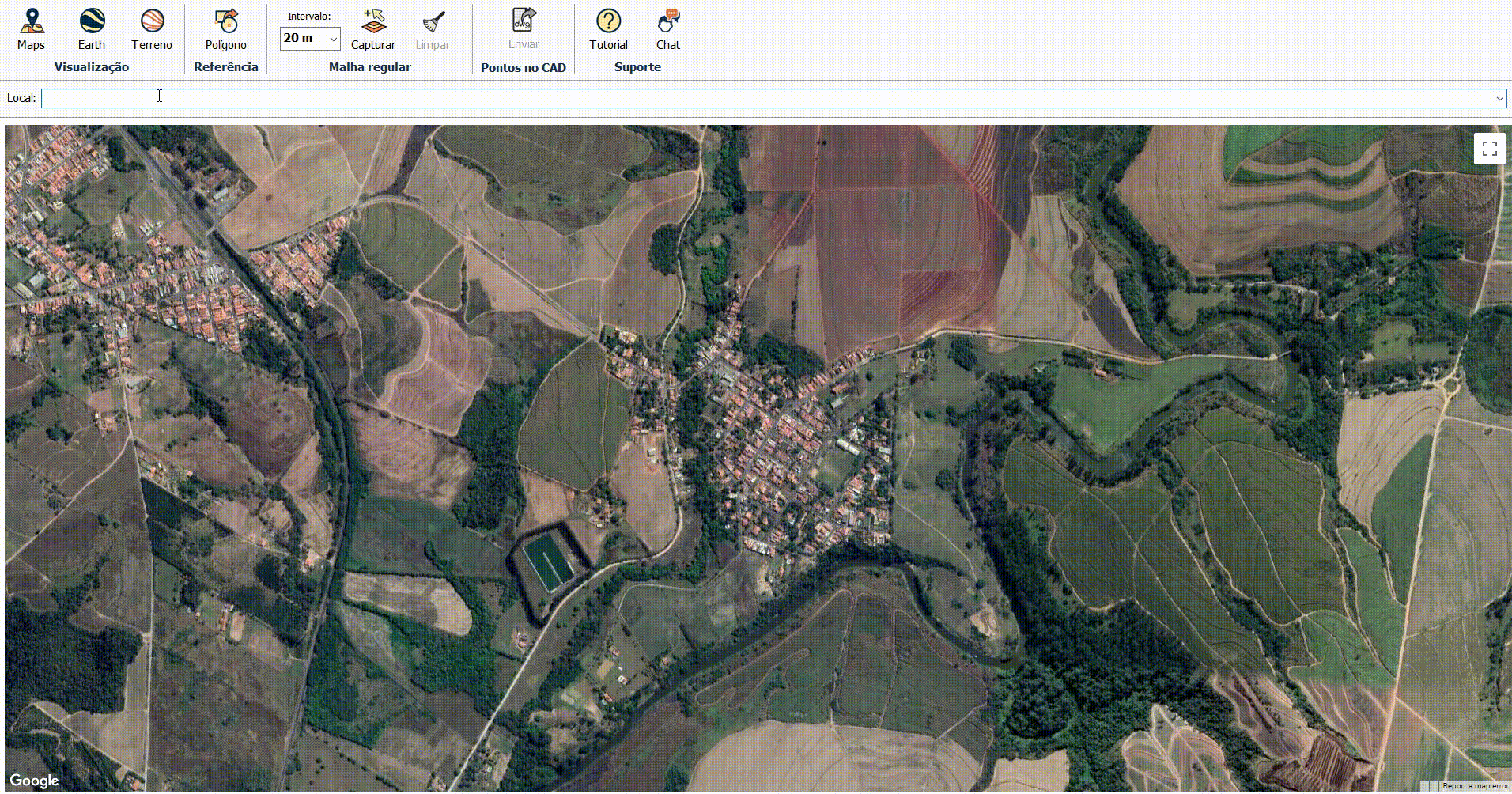

Busque o local desejado através de endereços, como por exemplo, digitando nome de uma cidade ou rua de interesse.

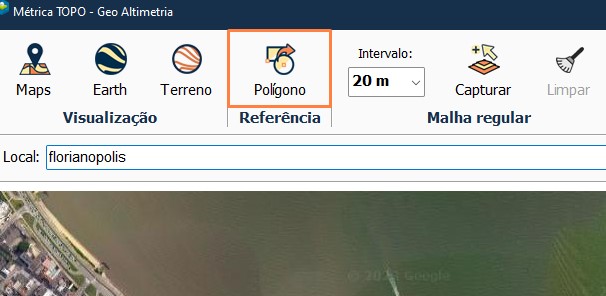

- Polígono de referência
Caso tenha um polígono georreferenciado em seu projeto, ao acessar a ferramenta a ferramenta Geo Altimetria, basta clicar em Polígono, selecione o perímetro, clique ENTER ou botão direito e confirme as georreferências.

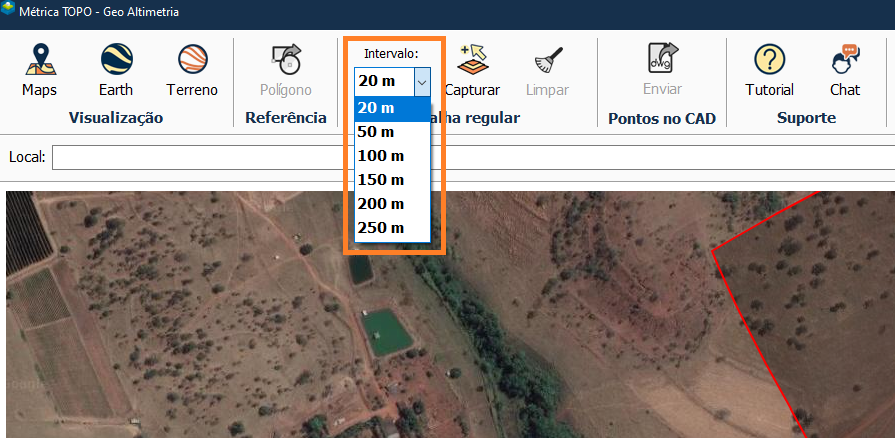

Defina o intervalo de captura dos pontos. (Será gerada uma malha retangular com o intervalo estabelecido)

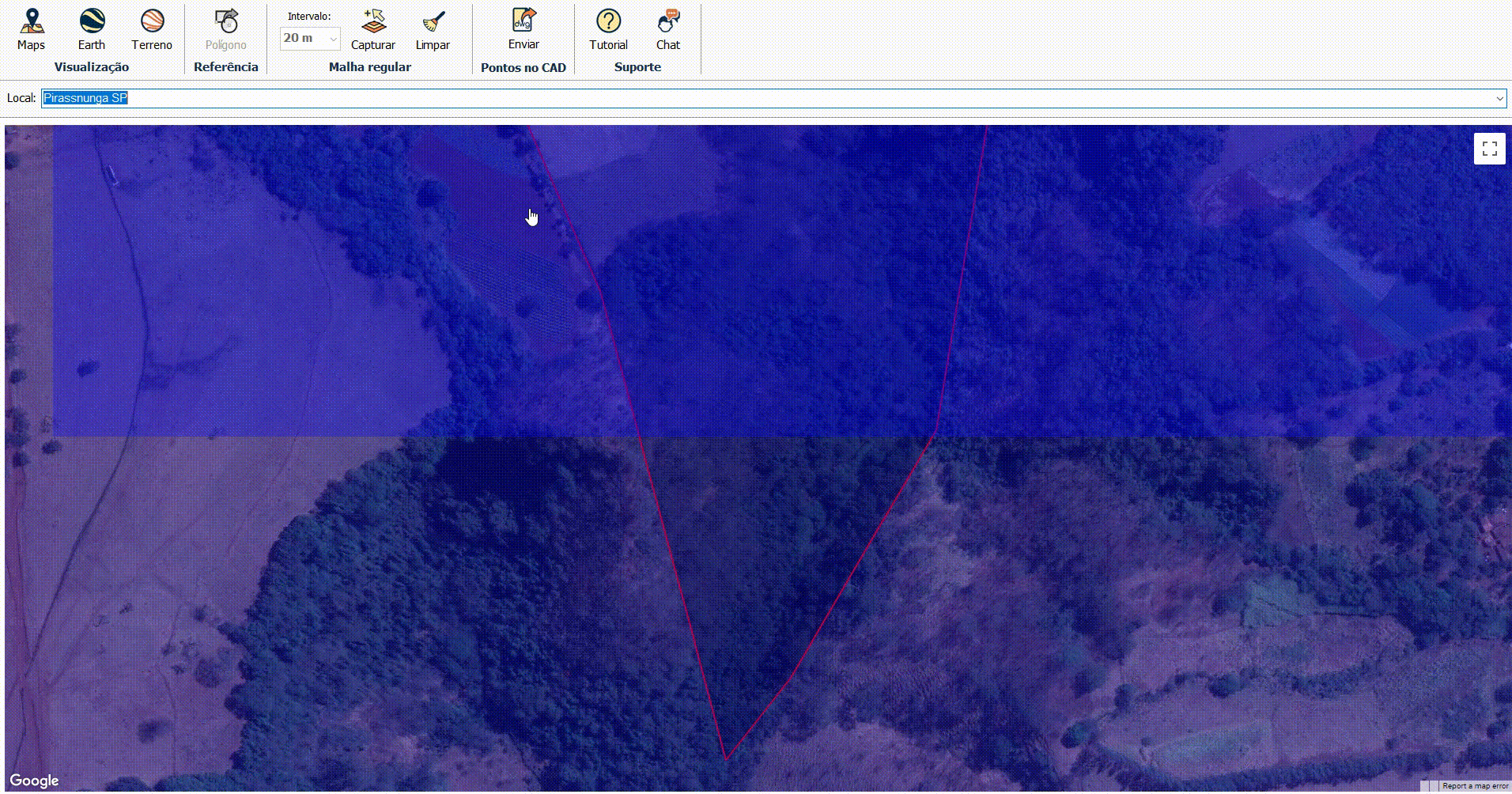

Ajuste o zoom o mais próximo da sua área de interesse e clique em Capturar, perceba que a área capturada ficará em destaque azul, para realizar mais capturas mova para o novo local e clique novamente em capturar.

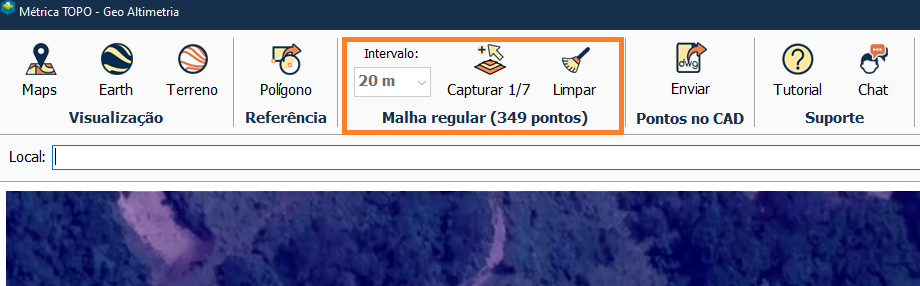

Note que conforme captura, irá aparecer a relação da quantidade de capturas e quantidade de pontos capturados nas malhas retangulares.

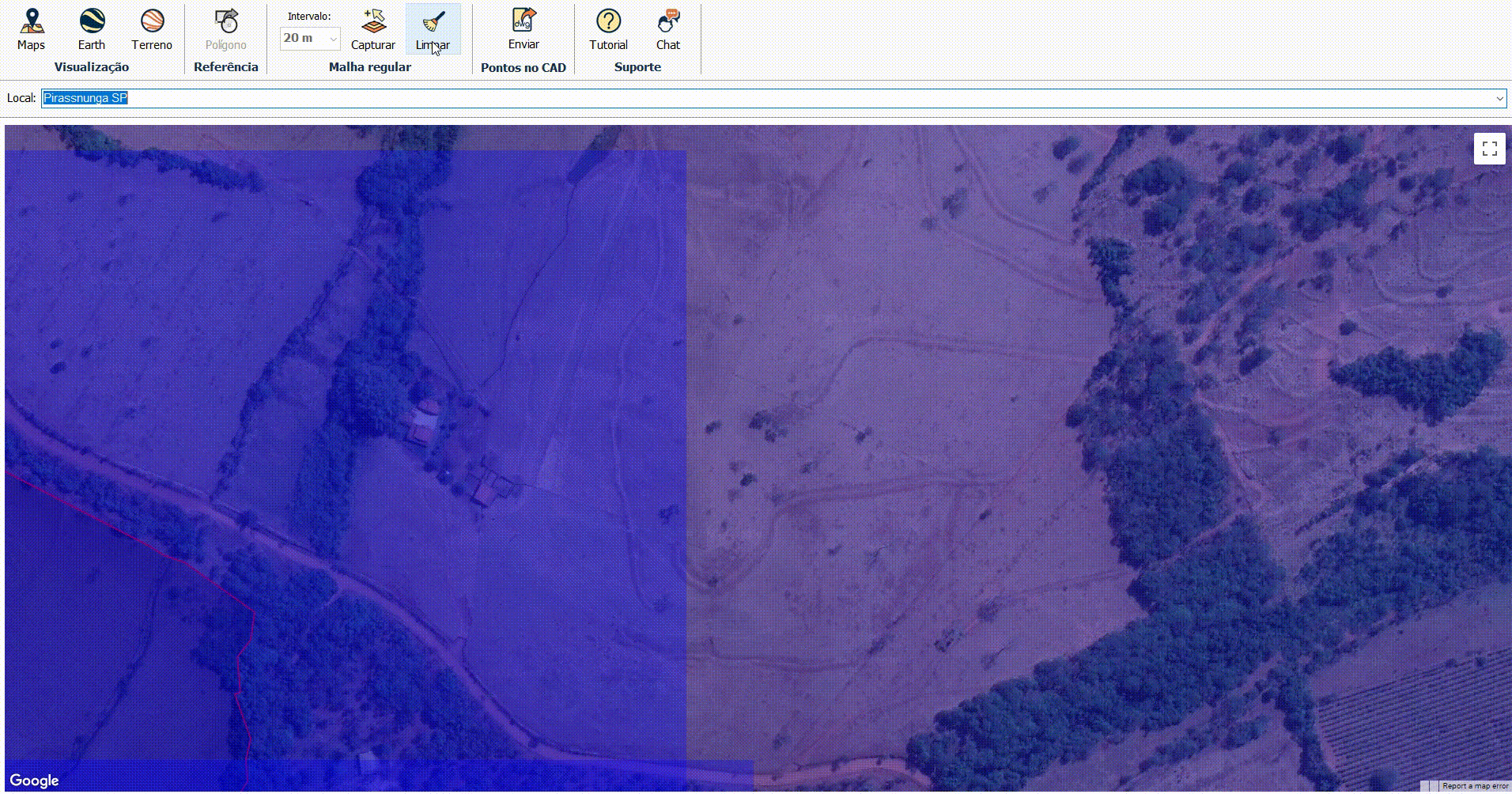

Caso tenha feito alguma captura errada, basta clicar em Limpar, assim, todas as capturas serão apagadas, não sendo necessário sair e voltar a ferramenta.

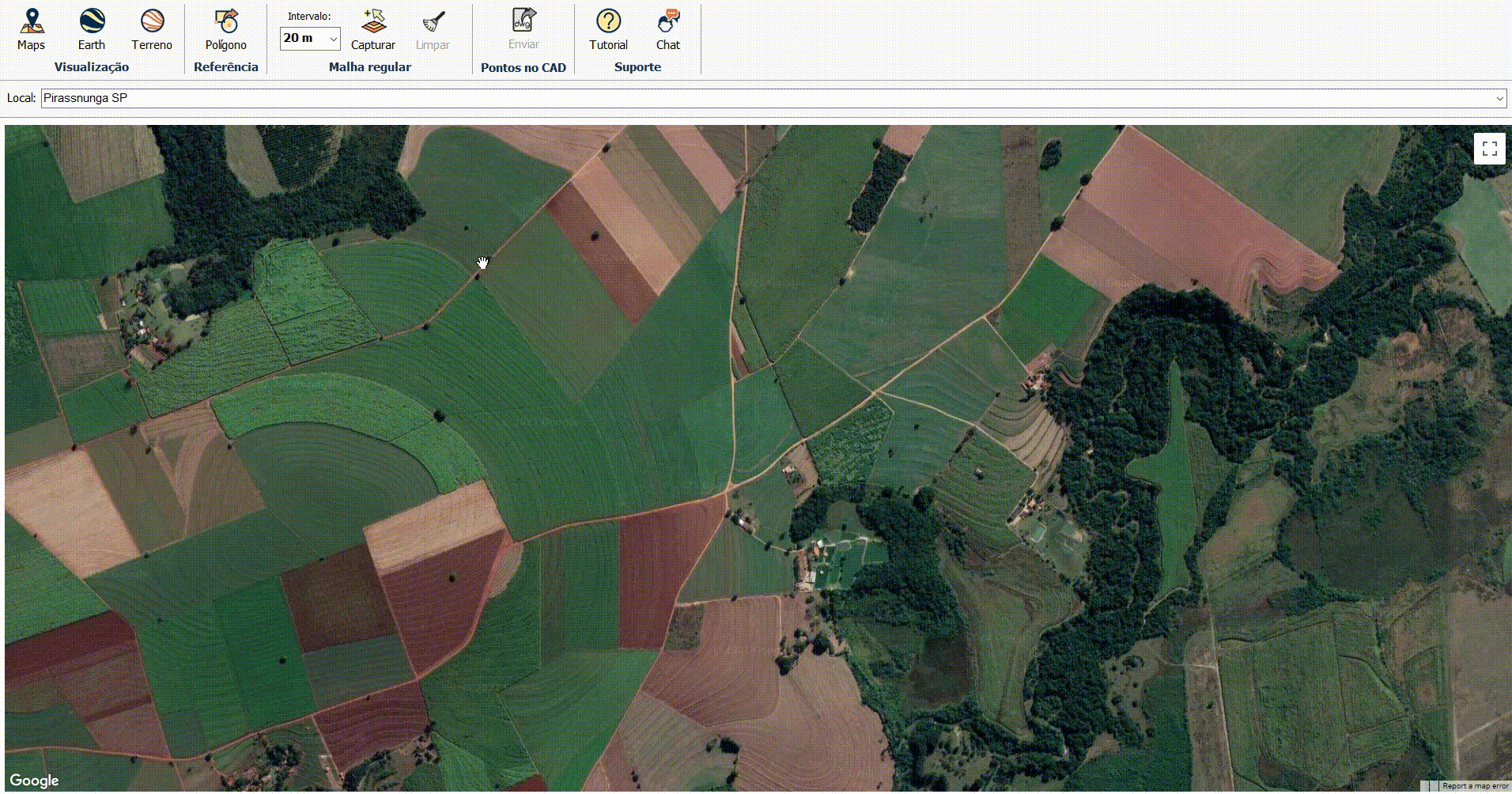

Note também que é possível alterar a visualização entre Google Maps, Earth ou Terreno.
Após realizar as capturas das malhas, clique em Enviar pontos no ambiente CAD.

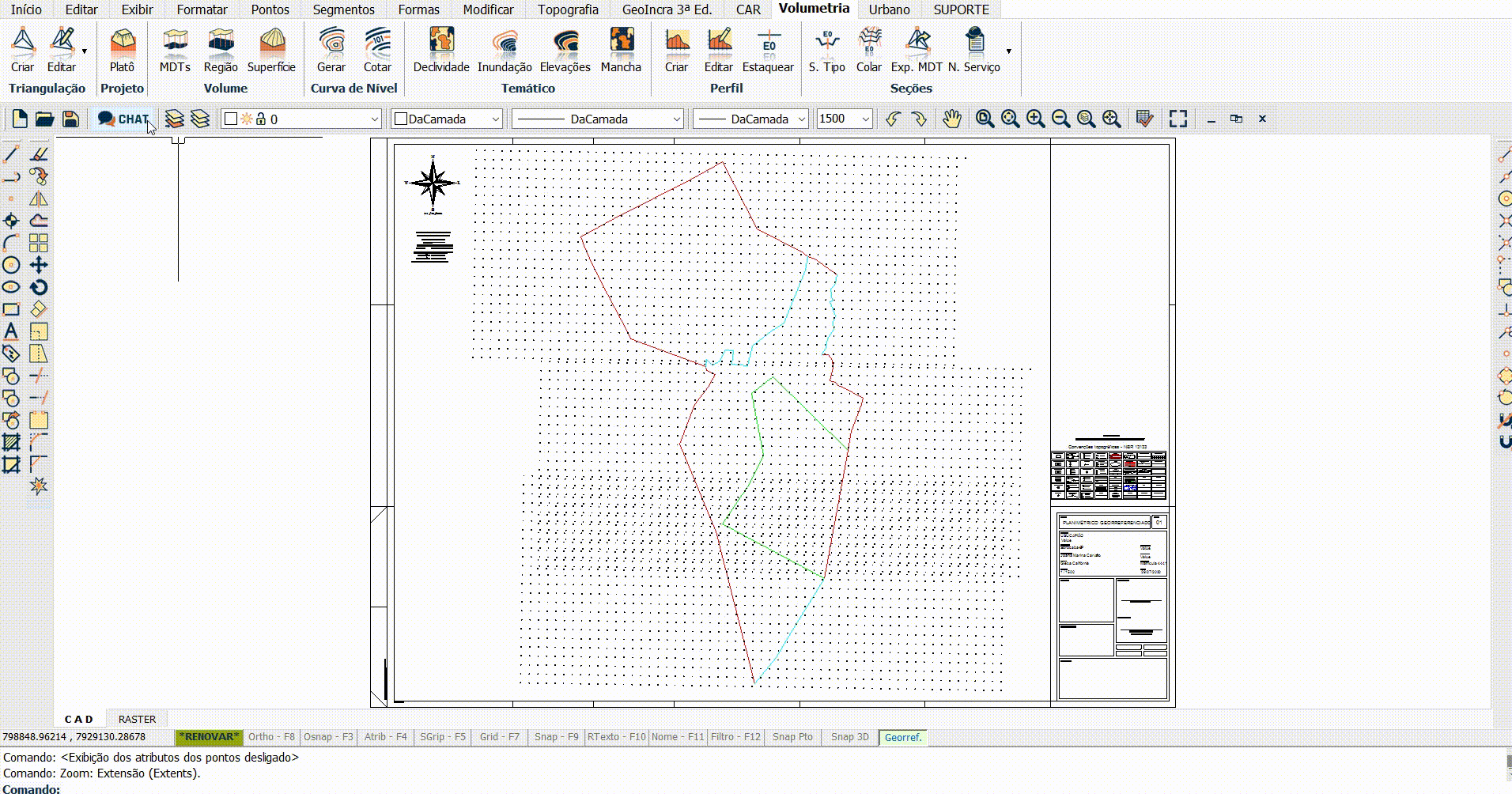

Pronto! Os pontos com altitude foram importados no projeto.
CONTEÚDO EXTRA!
Com os pontos no ambiente CAD, pode gerar a triangulação (MDT) do terreno e gerar automaticamente as curvas de nível.
Caso tenha dúvidas, veja também a vídeo aula:
ÓTIMO TRABALHO!
