É possível gerar um MDT Projeto + Terreno com base nas seções aplicadas.

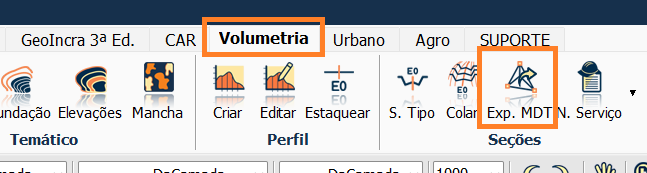

Para isso, clique na aba Volumetria ferramenta Exp. MDT.

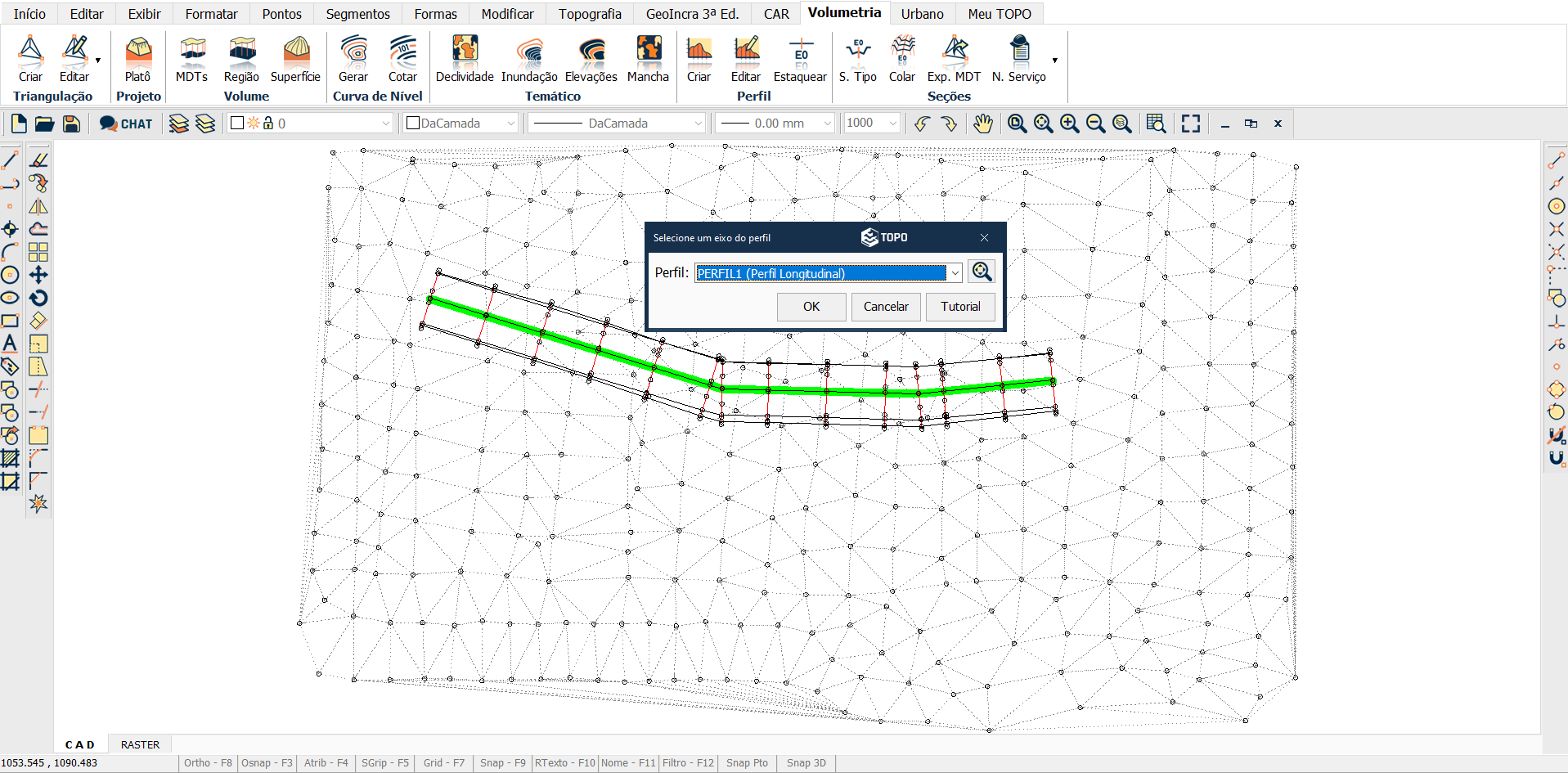

Após selcionar a ferramenta, irá abrir a tela para selecionar o eixo do perfil, selecione e clique OK.
A janela de exportar MDT do projeto será aberta.

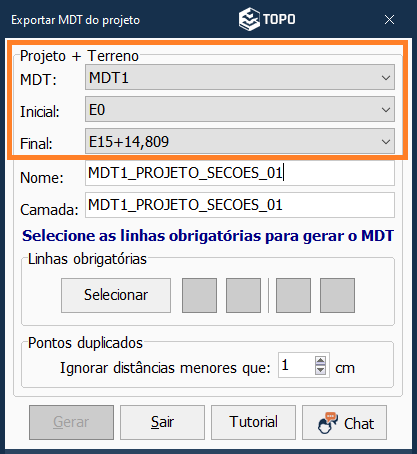

Configure o MDT e as estacas iniciais e finais utilizadas na aplicação da seção anteriormente.

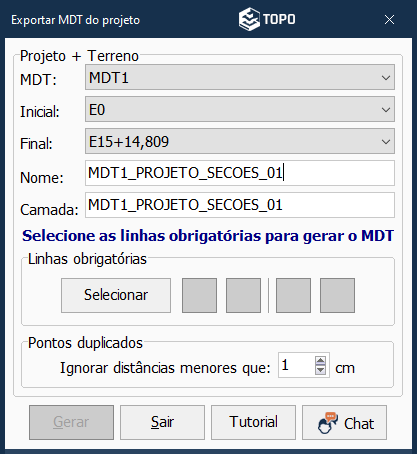

Depois, é possível configurar o nome e a camada do MDT que será exportado.

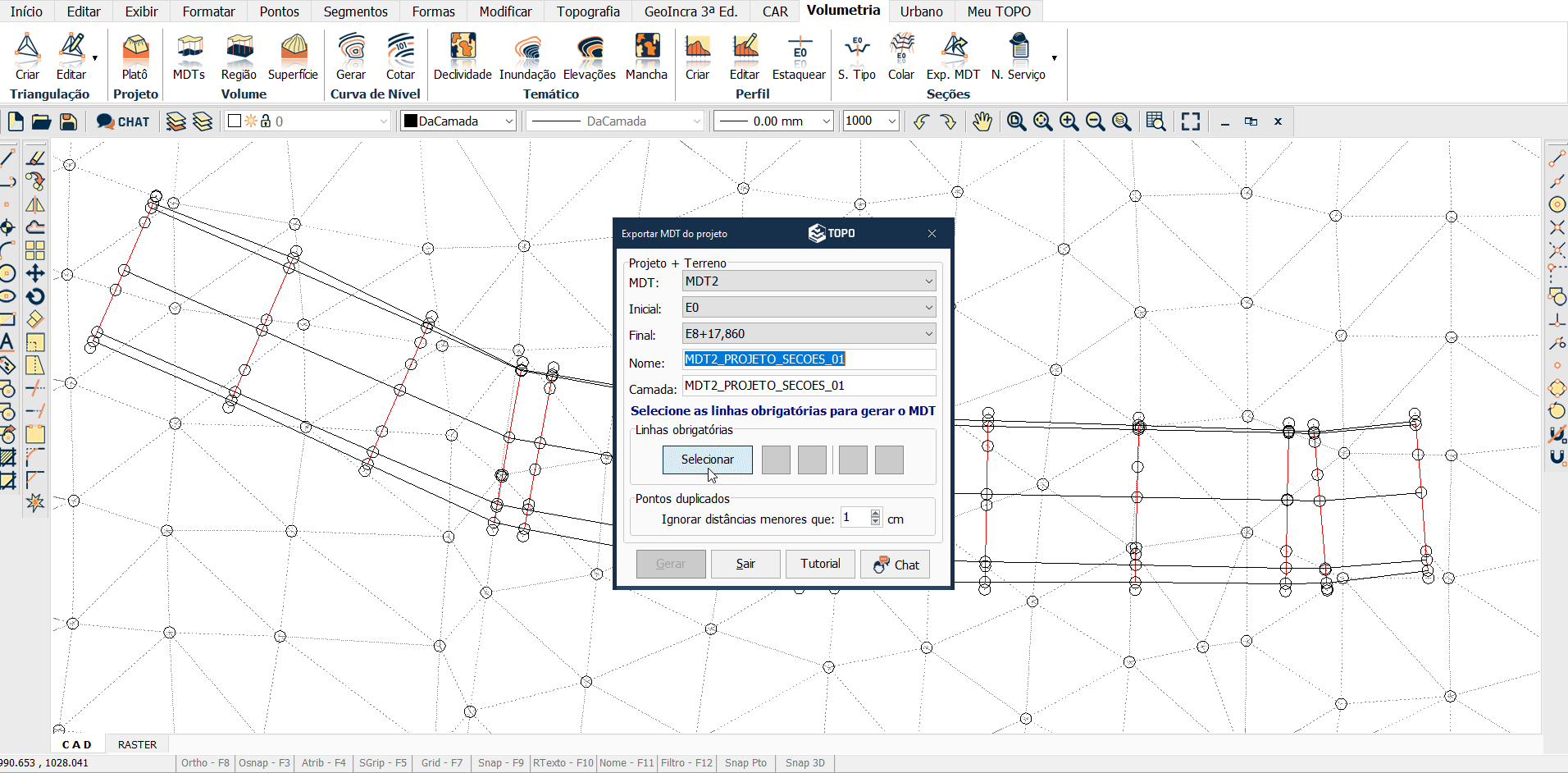

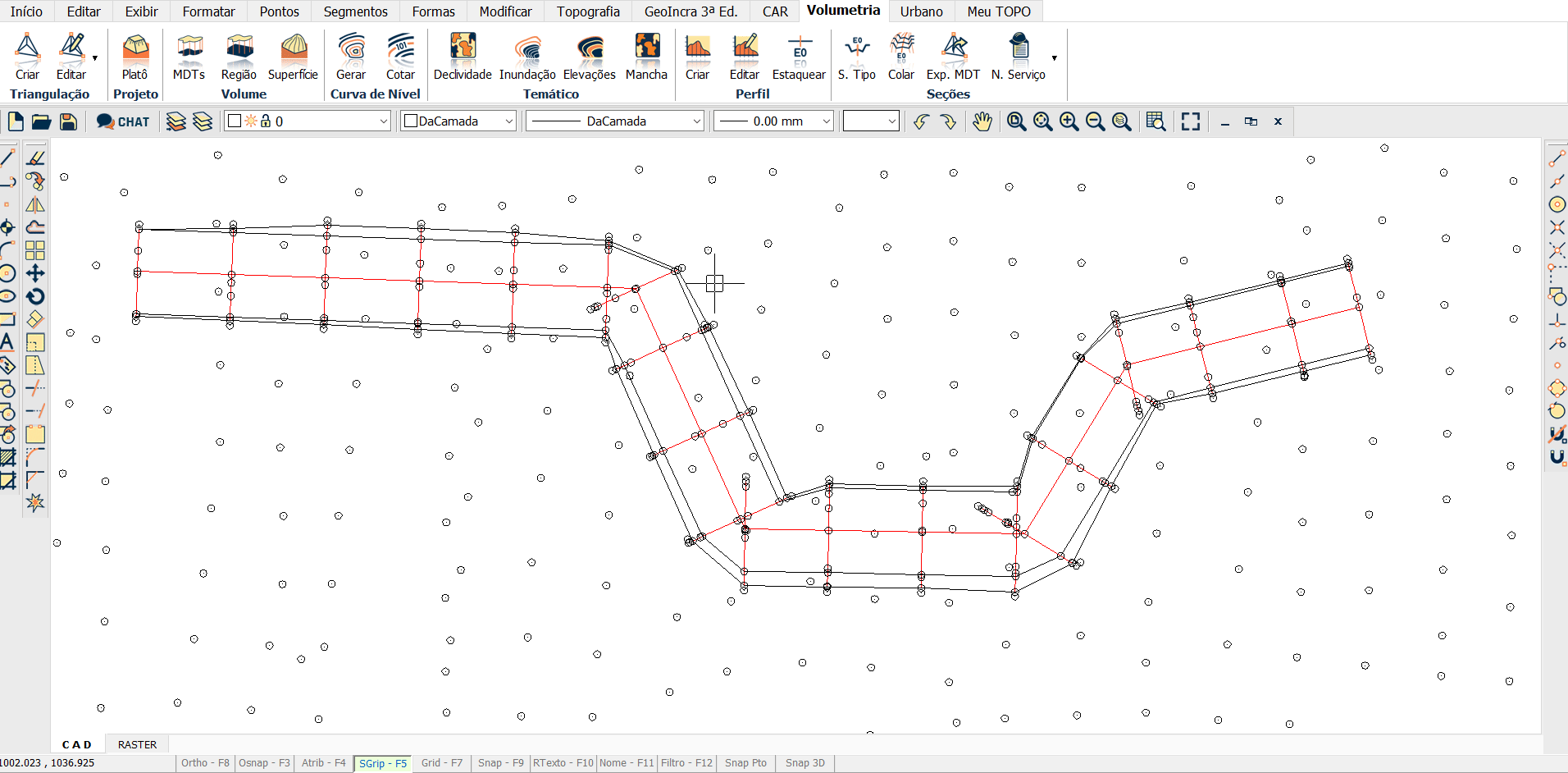

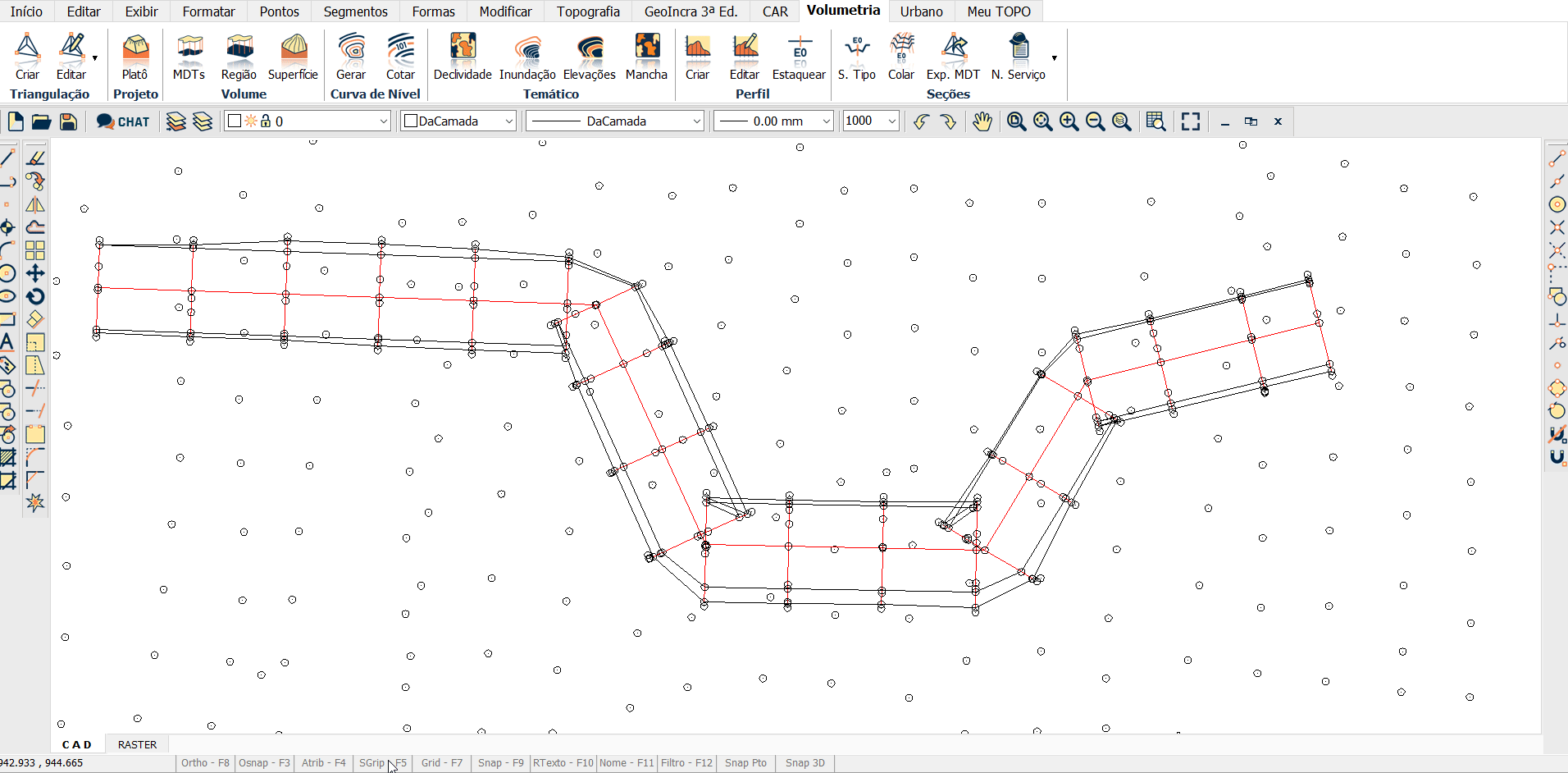

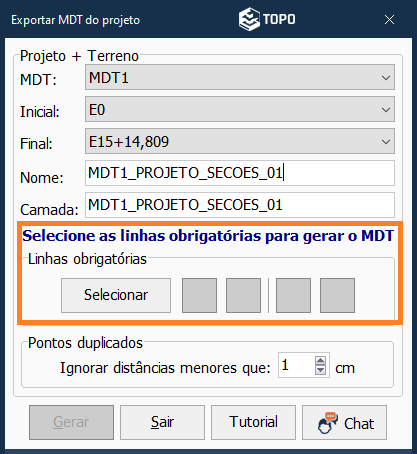

Agora, selecione as linhas obrigatórias para gerar o MDT.
Irá aparecer a quantidade de linhas obrigatórias selecionadas.

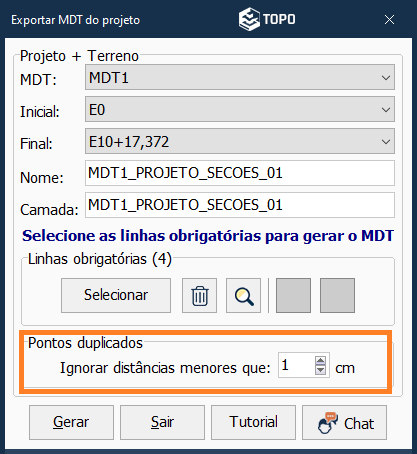

Por fim, note que podemos ainda ignorar os pontos com distâncias menores que valor determinado, configurando a opção pontos duplicados.

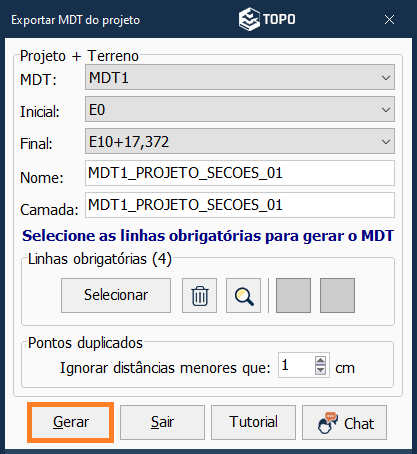

Após configurar, clique em GERAR.
Pronto!

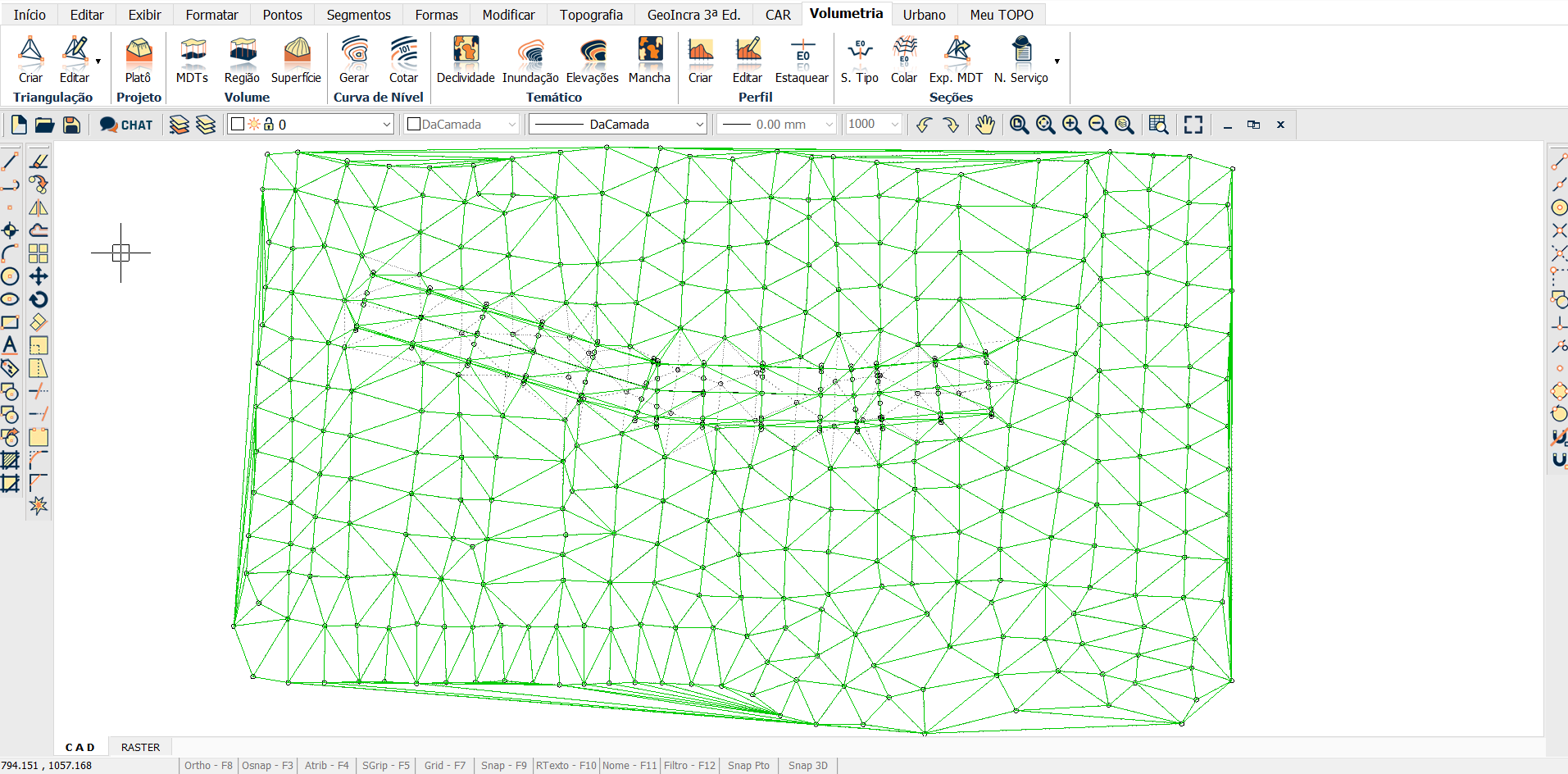

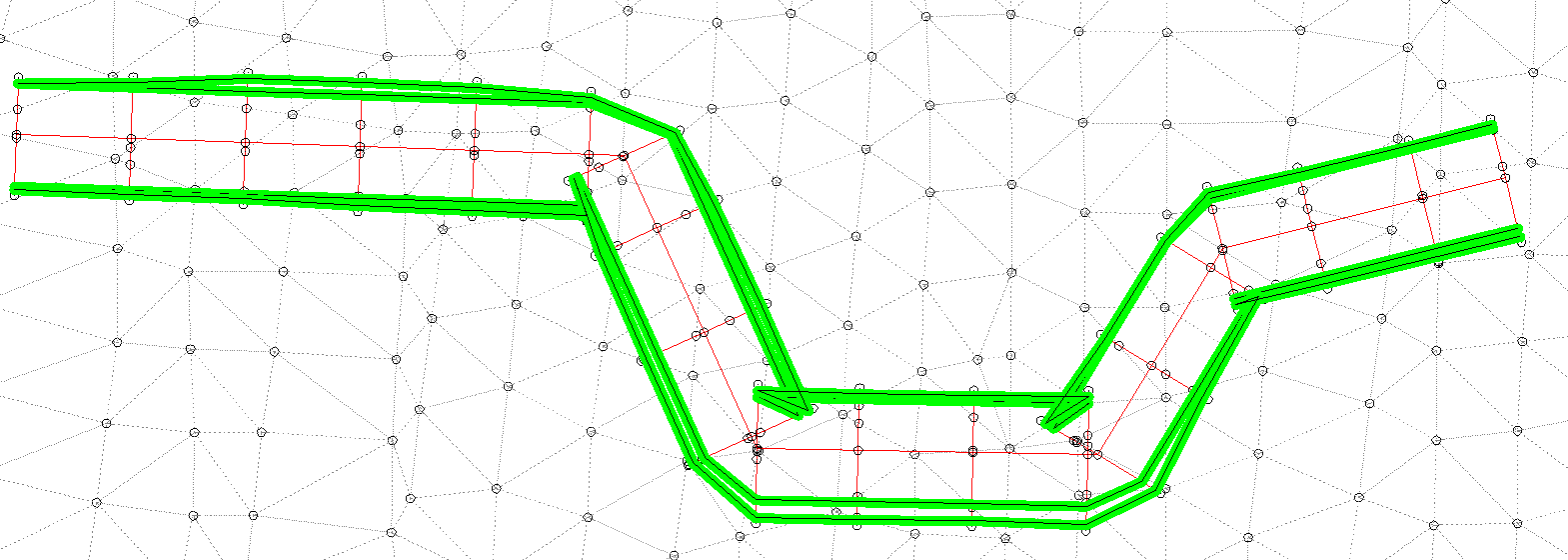

MDT de projeto gerado com sucesso!
Importante!

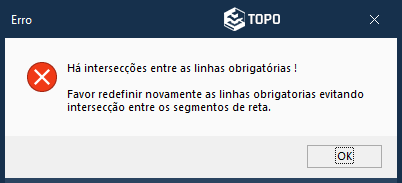

Caso selecione as linhas obrigatórias e aparecer que há intersecções entre as linhas obrigatórias, você deve redefinir novamente as linhas para evitar essa intersecção!

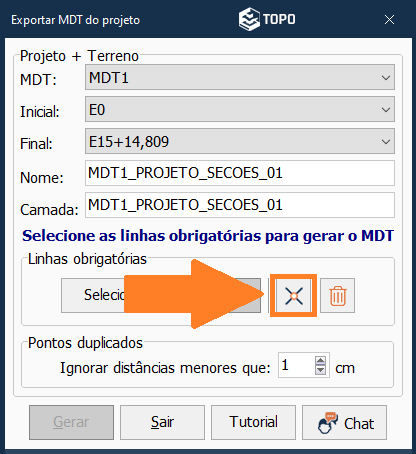

Ao voltar na tela, clique em visualizar as linhas obrigatórias com intersecção.

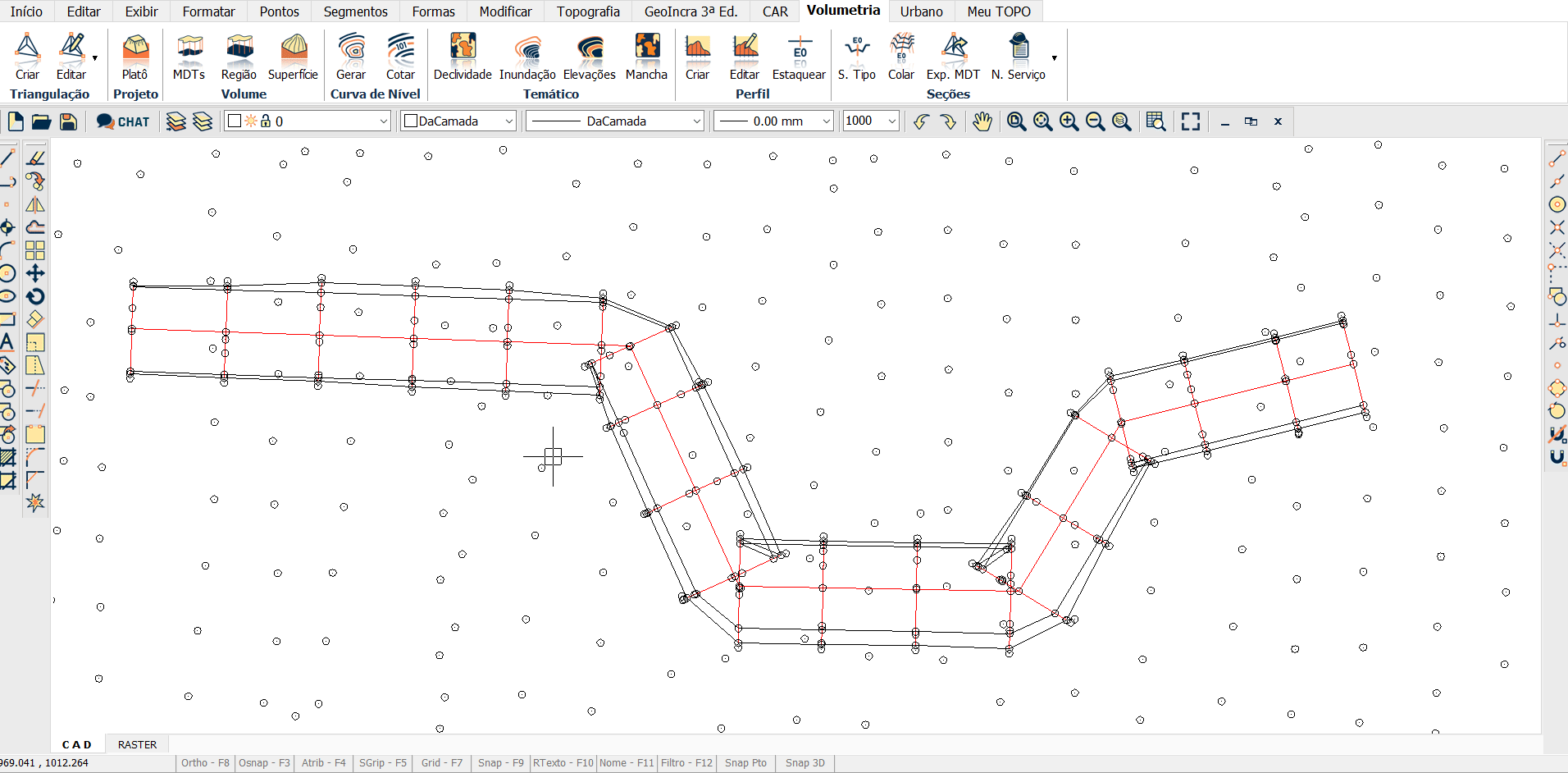

Clique em Sair da ferramenta e ajuste as linhas obrigatórias para evitar a intersecção.

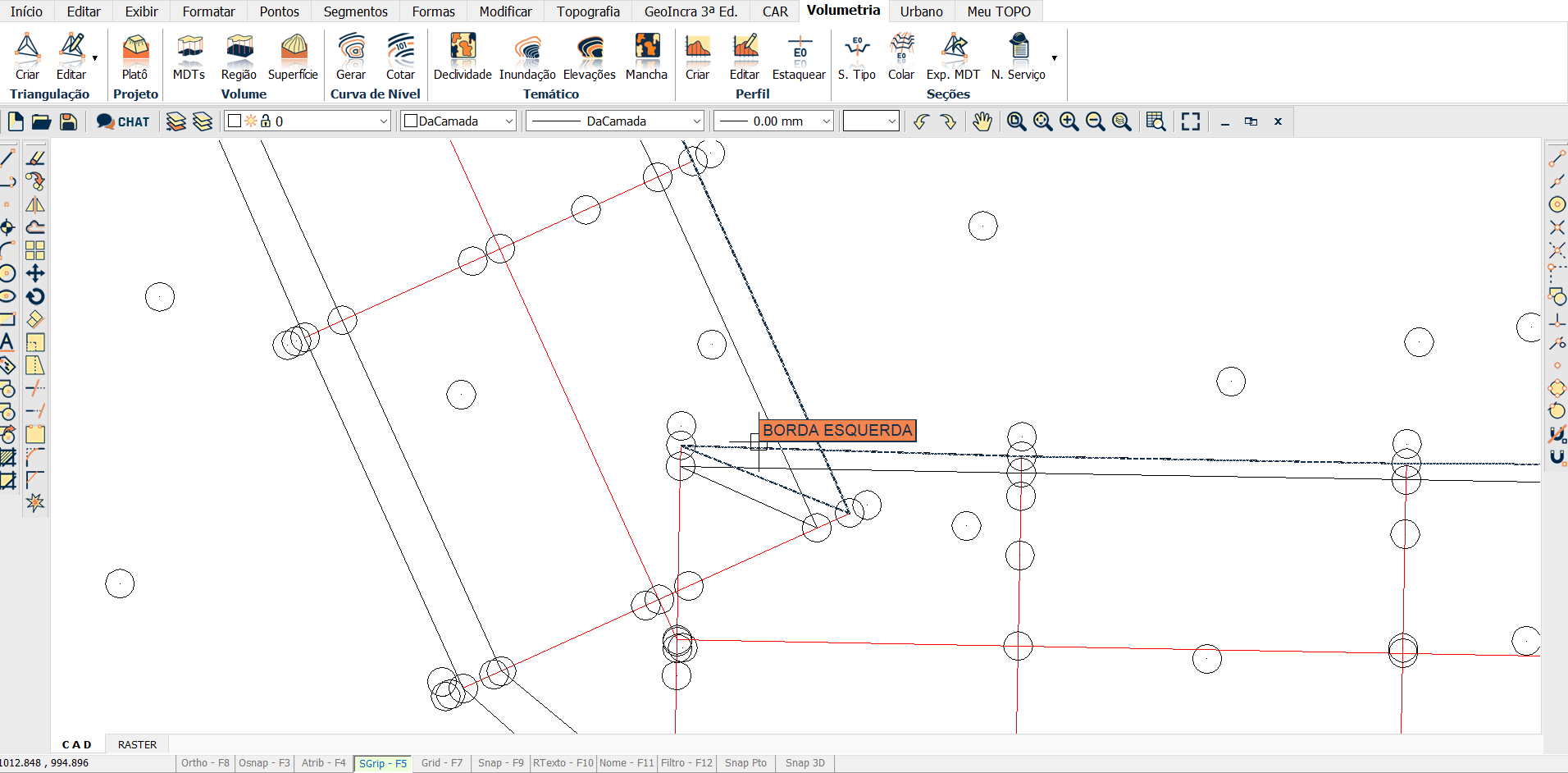

Lembrando que deve ativar o F5 para arrastar os vértices e mover as linhas para os pontos da seção aplicada.
Pronto!
ÓTIMO TRABALHO!
