Caso precise restituir uma polilinha a partir da digitação de ângulos e distâncias na barra de comando é muito simples, vamos aprender no passo a passo abaixo:
Primeiramente, ative o comando POLILINHA.

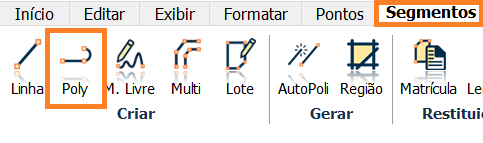

Na aba Segmentos -> Poly ou digite na barra de comando PL + ENTER.
Clique onde deseja iniciar a restituição.

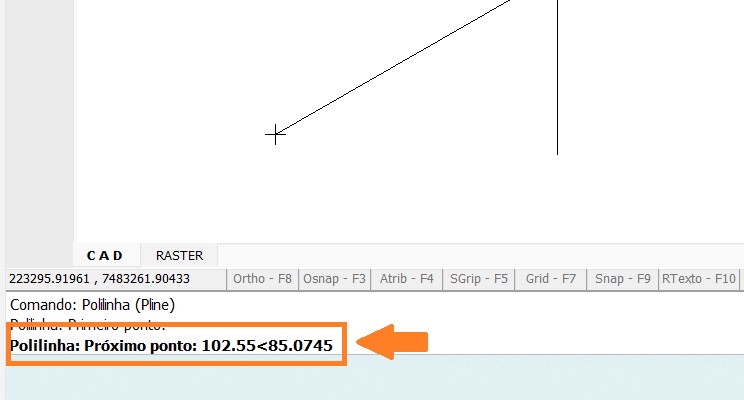

Depois, a barra de comando pede o próximo ponto da polilinha, basta digitarmos primeiramente a DISTÂNCIA e depois o AZIMUTE, com a seguinte configuração:
102.55<85.0745
Onde:
- 102.55 é a distância
Exemplo: Uma distância de 102,55 metros, deverá ser digitado da seguinte forma: 102.55. O separador decimal será sempre PONTO.
- 85.0745 é o azimute
Exemplo: Azimute 85°07'45" deverá ser digitado da seguinte forma: 85.0745. O separador decimal será sempre PONTO.
Após digitar na barra de comando, basta clicar ENTER e a polilinha com a distância e ângulo informados será restituída.
Repita o procedimento nos próximos segmentos.
ÓTIMO TRABALHO!
