É possível inserir símbolos individualmente clicando no desenho, ou automaticamente em vários pontos que tenham a mesma descrição.
- Criar símbolo individualente

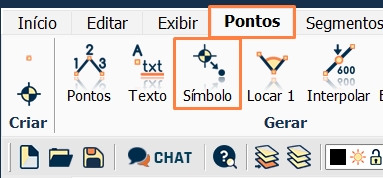

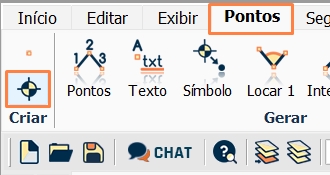

Para isso, clique na aba Pontos ferrmenta Criar Símbolo.

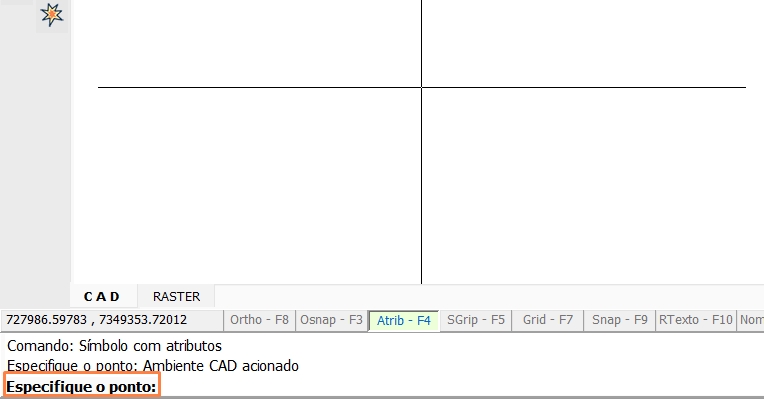

Na barra de comando irá pedir para especificar o ponto na tela. Clique onde deseja inseri-lo, se necessário, utilize o Osnap F3 para ter mais precisão.

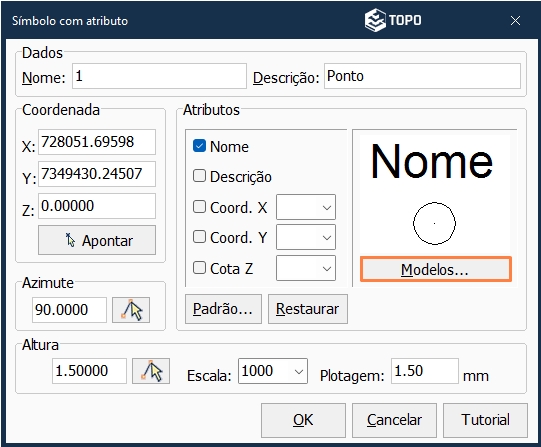

Irá abrir a tela para configuração dos símbolos.
Aqui podemos inserir o nome do símbolo, descrição, coordenadas (caso ainda não tenha clicado no local correto), habilitar as informações que deseja que apareça na tela (Nome, Descrição, Coordenadas X Y e Cota).
Clique em Modelos onde é possível escolher alguns modelos de símbolos pré-definidos pela ABNT que podemos utilizar para representações e símbolos convencionais de árvores, arbustos, setas, postes, boca de lobo, registro de área, etc. Estes símbolos estão todos na nossa lista.
Irá abrir a tela com todos nossos símbolos disponíveis para inserir em seu projeto, basta escolher qual deseja e clicar OK.
Irá voltar para a tela de configuração de símbolo. Confira que agora o símbolo está selecionado, basta clicar OK para inserir na planta.

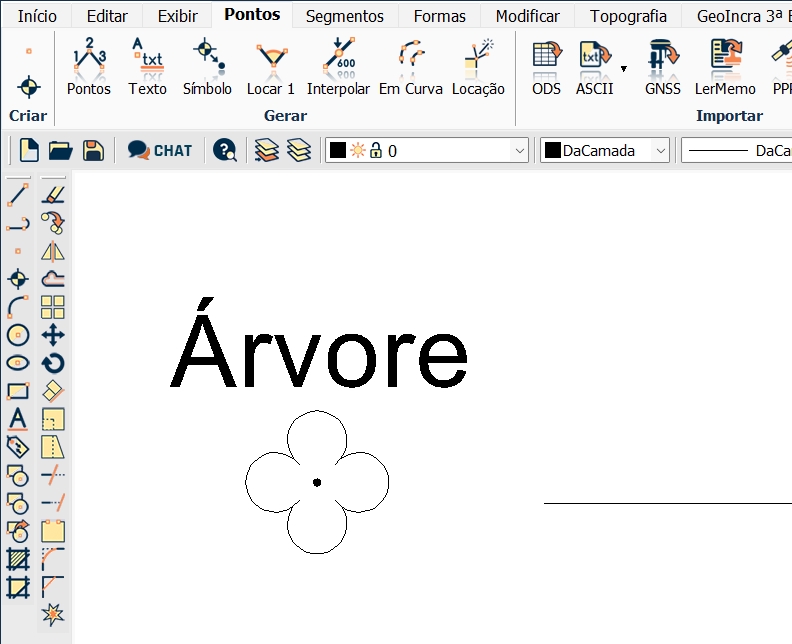

Pronto! Símbolo inserido com sucesso.

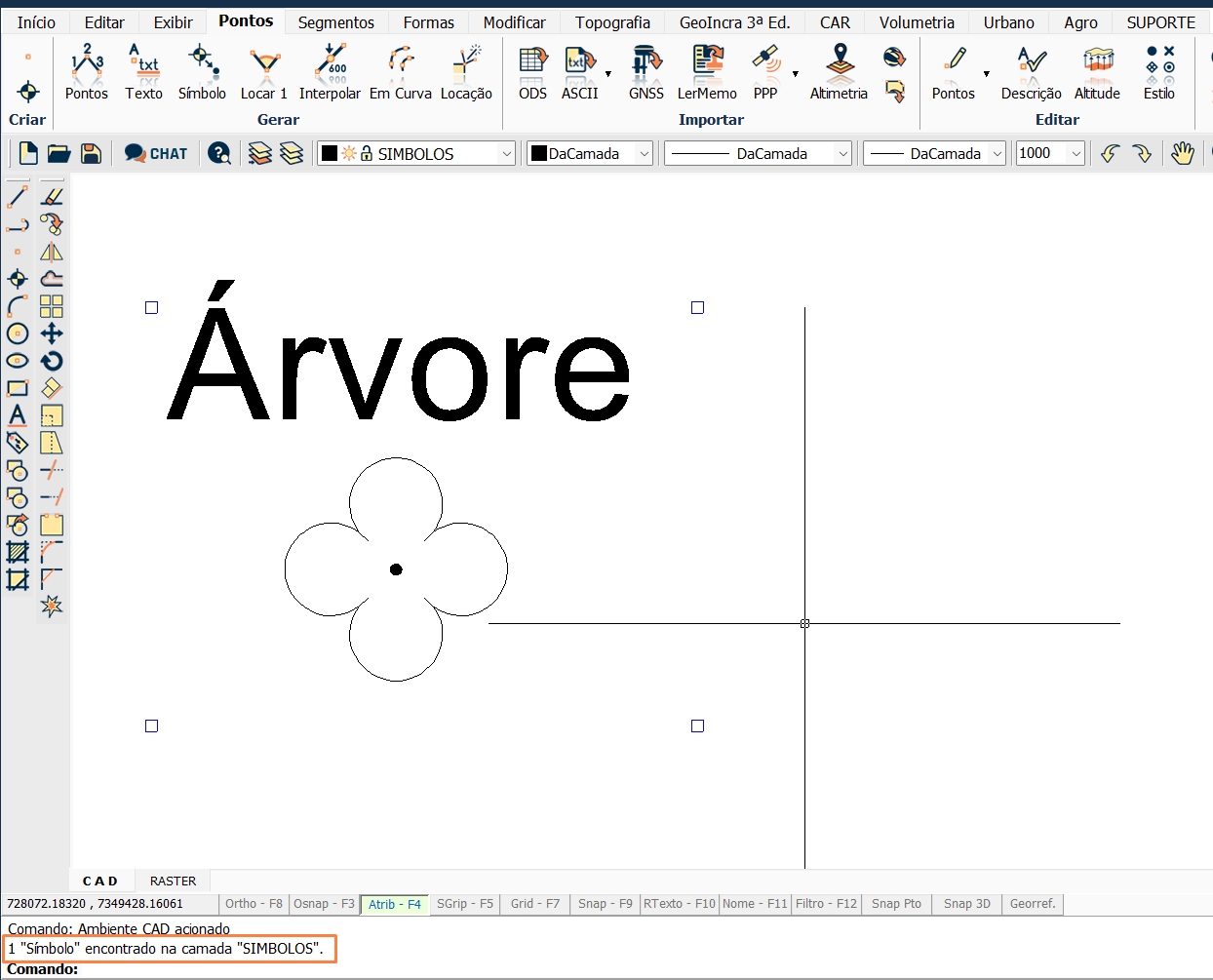

Podemos alterar a COR do símbolo, para isso, primeiramente veja em qual camada está localizada o símbolo, pode selecionar o símbolo e visualizar na barra de comando.

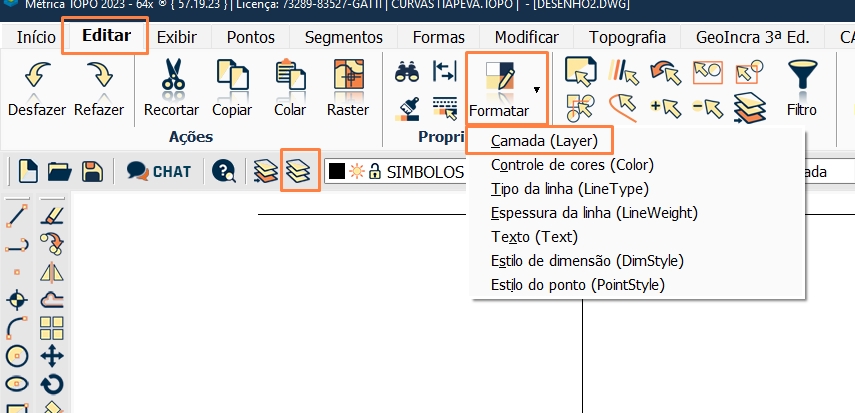

Agora clique na aba Editar, ferramenta Formatar, opção Camada (layer) ou clique no atalho na barra de ferramentas.

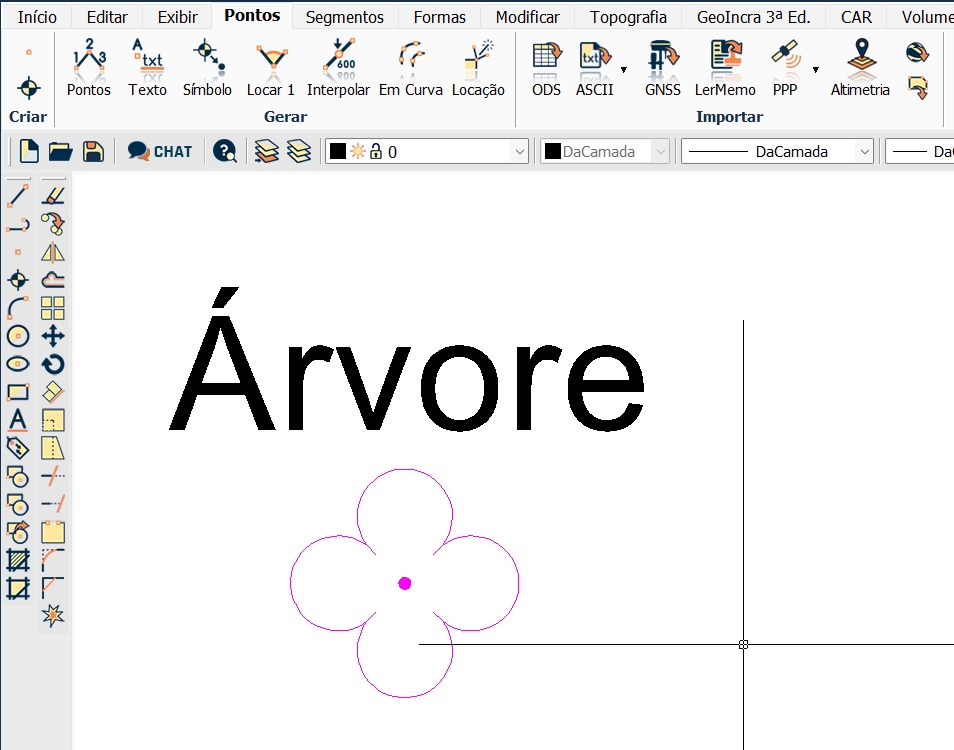

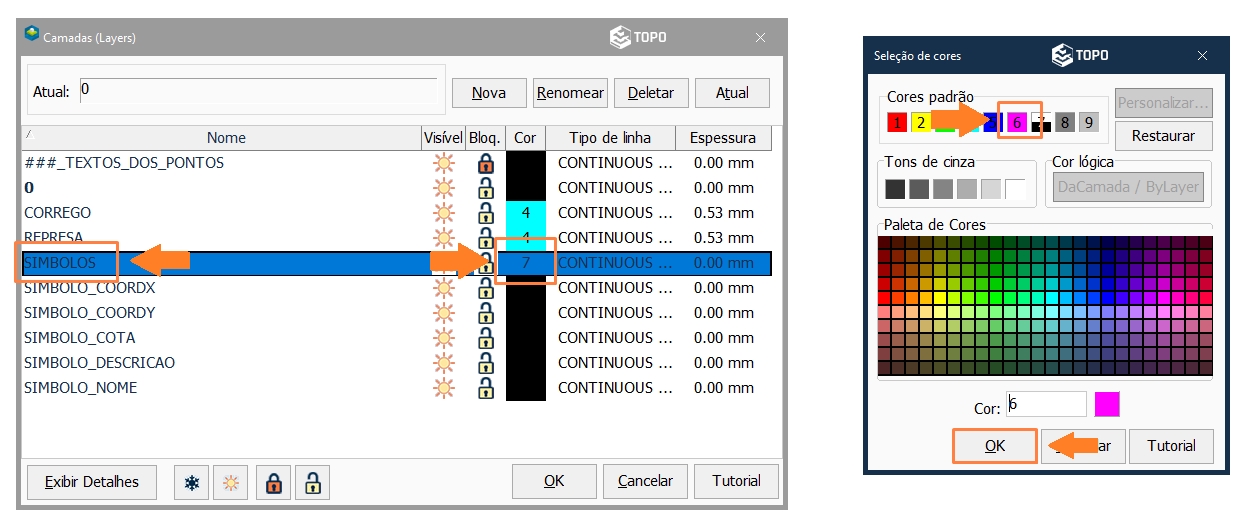

Selecione a camada que está inserido o símbolo e clique na COR, irá abrir a paleta de cores, basta escolher qual deseja e clique em OK.
Após confirmar a cor, irá retornar para a tela de camadas, clique OK para concluir.
Pronto!
- Gerar símbolos automaticamente em todos os pontos
Clique na aba Pontos > Gerar Símbolos nos pontos.
Irá abrir a janela para configurarmos a geração de símbolo.
Primeiro selecione se TODOS, VISÍVEIS ou SELECIONAR pontos manualmente.
Irá aparecer na tabela abaixo a lista por descrição de todos os pontos, basta selecionar qual ou quais descrições deseja gerar os símbolos automaticamente.
Agora clique no Símbolo para ver os modelos disponíveis.
Irá abrir a janela onde tem vários modelos de símbolos conforme Normas Técnicas da ABNT, SIGEF entre outros modelos convencionais.
De acordo com o seu projeto, selecione o modelo indicado e clique em OK.
Após confirmar, irá voltar para a tela de gerar símbolo.
Configure os atributos que deseja exibir como nome, descrição, coord x, coord. y e cota z, bem como os pontos utilizados se deseja manter, apagar ou enviar para uma camada específica.
Após configurar, clique OK.
Pronto!
Os símbolos foram criados automaticamente.
Em caso de dúvidas, acompanhe a vídeo aula:
ÓTIMO TRABALHO!
