No Métrica TOPO CAD é possível personalizar um memorial convencional na aba Topografia como você necessitar, vamos aprender?

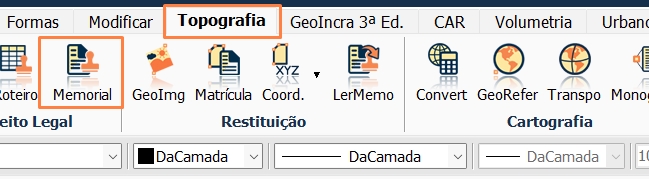

Para isso, com seu projeto aberto, vamos na aba Topografia e clique em Memorial.
Na tela do memorial, selecione o modelo de memorial mais próximo que deseja personalizar e/ou utilizar como base, clique em Buscar ...

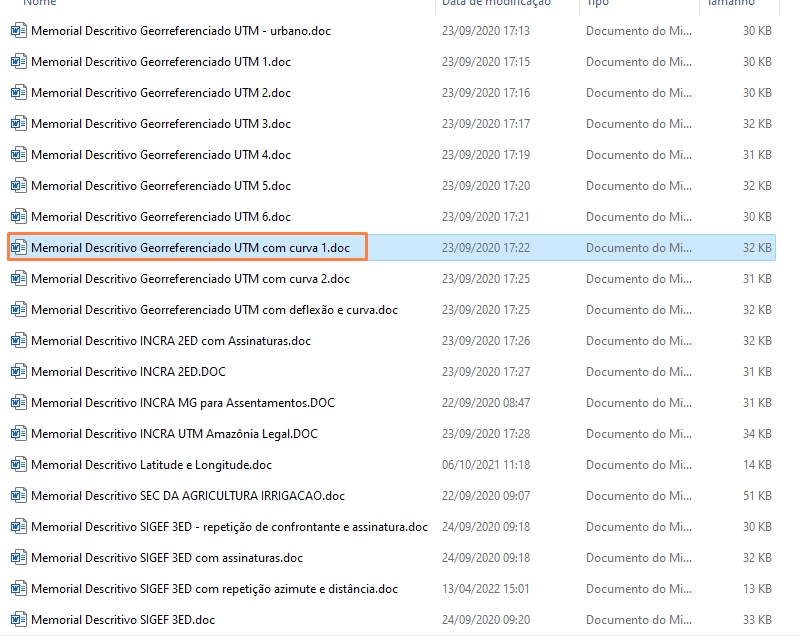

Irá abrir a tela para selecionar o modelo de memorial, no exemplo iremos utilizar o modelo "Memorial Descritivo Georreferenciado UTM com curva 1"

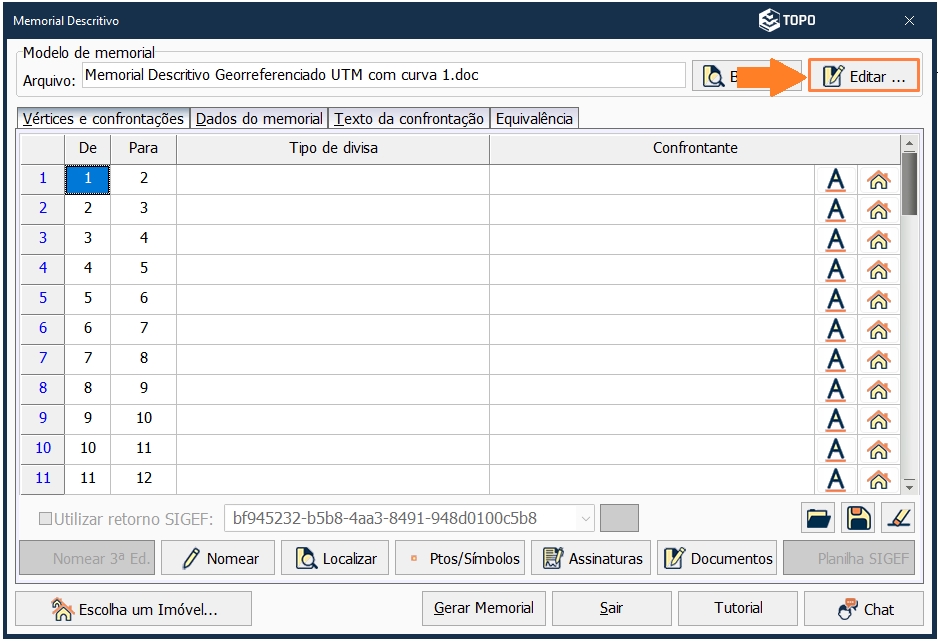

Depois, na tela do memorial, clique em Editar ...

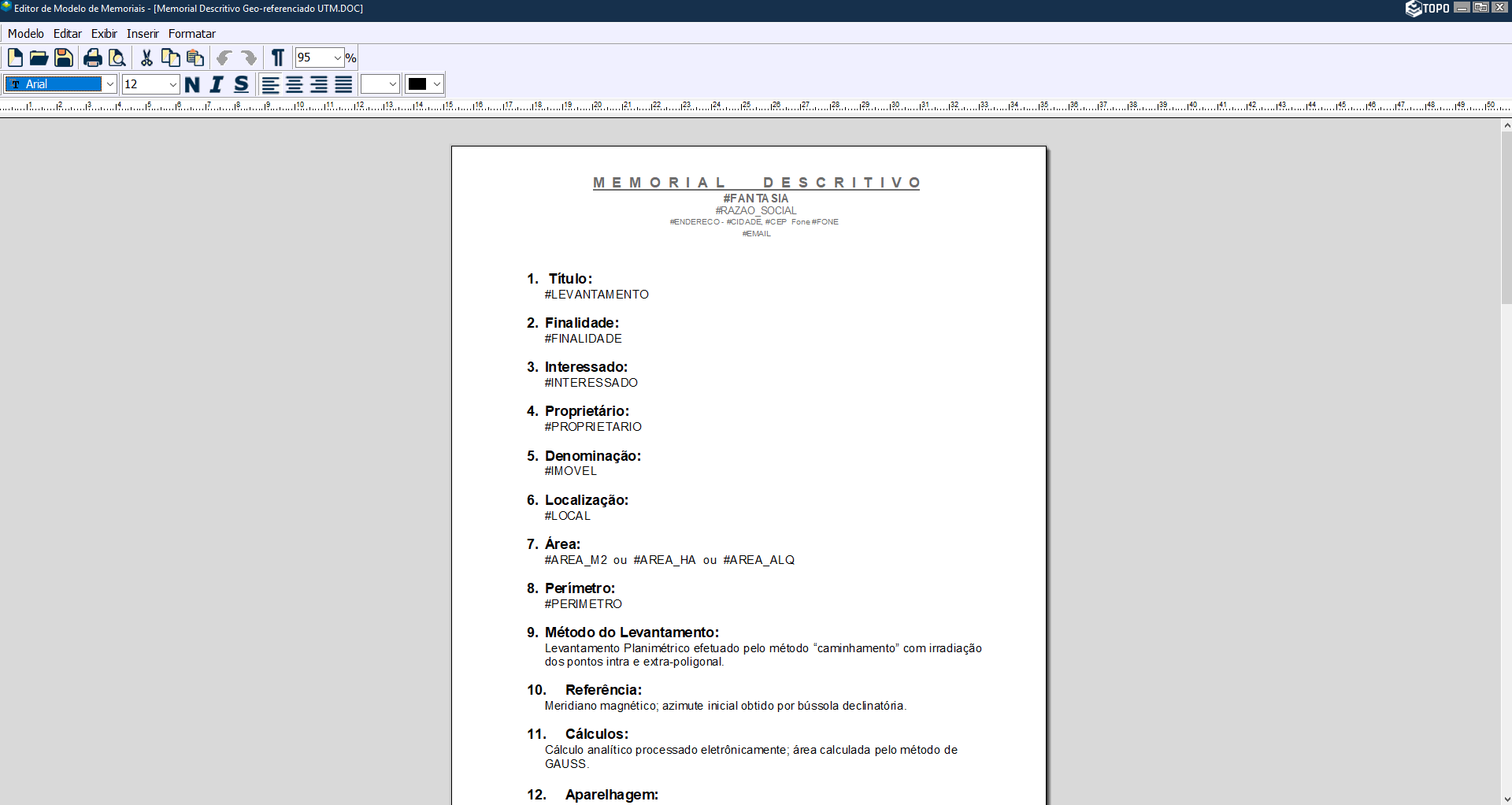

Agora você está na tela Editor de Modelo de Memoriais, veja que irá abrir o modelo de memorial já exibindo os códigos com # os quais são os responsáveis por puxar as informações automaticamente do banco de dados.

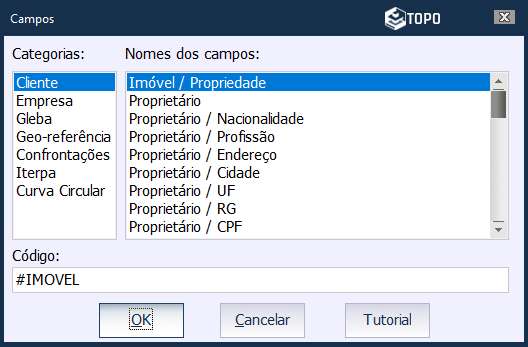

Para verificar os códigos disponíveis para personalização, clique na opção Inserir -> Campos ou Clique F5.
Irá abrir a tela com todos os códigos disponíveis para personalização, note que está separado por categorias, tais como Cliente, Empresa, Gleba, Geo-referência, Confrontações, Iterpa e Curva Circular.

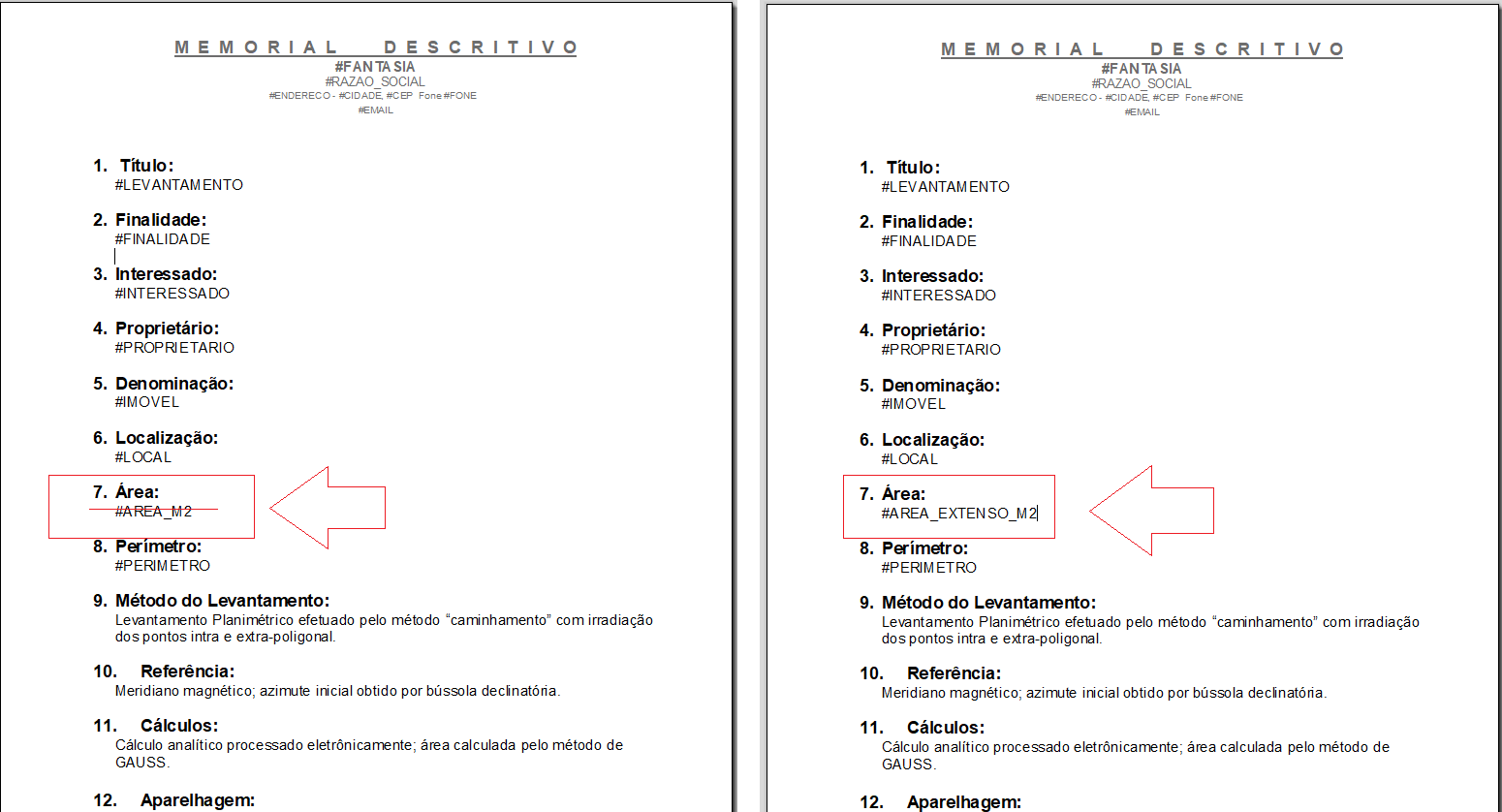

Por exemplo, no memorial abaixo, temos o código #AREA_M2 onde irá automaticamente preencher a área em metros quadrados, mas queremos que seja área em metros quadrados escrito por extenso, basta apagar o código antigo e inserir o novo #AREA_EXTENSO_M2.
Os códigos disponíveis são:
Cliente
Imóvel / Propriedade #IMOVEL
Proprietário #PROPRIETARIO
Proprietário / Nacionalidade #PROP_NACIONALIDADE
Proprietário / Profissão #PROP_PROFISSAO
Proprietário / Endereço #PROP_ENDERECO
Proprietário / Cidade #PROP_CIDADE
Proprietário / UF #PROP_UF
Proprietário / RG #PROP_RG
Proprietário / CPF #PROP_CPF
Proprietário / Estado Civil #PROP_ESTCIVIL
Proprietário / Cônjuge #PROP_CONJUGE
Proprietário / Cônjuge RG #PROP_CONJUGE_RG
Proprietário / Cônjuge CPF #PROP_CONJUGE_CPF
Proprietário / Cônjuge Regime de União #PROP_REG_UNIAO
Proprietário / Representante #PROP_REPRESENTANTE
Interessado #INTERESSADO
Local #LOCAL
Imóvel Bairro #IMO_BAIRRO
Imóvel Cidade #IMO_CIDADE
Imóvel UF #IMO_UF
UF do Município #UF_M
Comarca #COMARCA
Transcrição #TRANSCRICAO
Matrícula #MATRICULA
CNS da Matrícula #CNS
Código INCRA #CODINCRA
Código SIGEF #CODSIGEF
IPTU #IPTU
Lote #LOTE
Quadra #QUADRA
Número do Cadastro #NUMCAD
Imóvel Área BD #AREABD
Imóvel Perímetro BD #PERIMETROBD
Levantamento #LEVANTAMENTO
Finalidade #FINALIDADE
Equipe de Campo #EQUIPE_CAMPO
Equipe de Escritório #EQUIPE_ESCRITORIO
Equipamento #EQUIPAMENTO
Data #DATA
Assinatura do Proprietário #PROPASSINATURA
Cartório de Registro de Imóveis #CRI
Empresa
Razão Social #RAZAO_SOCIAL
Fantasia #FANTASIA
Endereço #ENDERECO
Cidade #CIDADE
UF #UF
CEP #CEP
Fone #FONE
Fax #FAX
E-mail #EMAIL
Responsável Técnico #RESPONSAVEL_TECNICO
Qualificação Profissional #QUALIFICACAO_PROFISSIONAL
CPF Responsável Técnico #RT_CPF
RG Responsável Técnico #RT_RG
Conselho #TIPO_CONSELHO
CREA/CAU/CFT #CREA
Responsabilidade #TIPO_RESPONSABILIDADE
ART/RRT/TRT #ART
Assinatura Responsável Técnico #RESPASSINATURA
Gleba
Nome #NOME
Área em metros quadrados #AREA_M2
Área em Hectares #AREA_HA
Área em Alqueires #AREA_ALQ
Área em metros quadrados por extenso #AREA_EXTENSO_M2
Área em Hectares por extenso #AREA_EXTENSO_HA
Área em Alqueires por extenso #AREA_EXTENSO_ALQ
Perímetro #PERIMETRO
Corpo Início #CORPO_INICIO
Corpo Fim #CORPO_FIM
De #DE
Para #PARA
Partida #PARTIDA
Chegada #CHEGADA
Tipo de Divisa Inicial #DIVISA_INCIAL
Tipo de Divisa #TIPO_DIVISA
Tipo de Divisa Final #DIVISA_FINAL
Direção Cardeal #PONTO_CARDEAL
Direção Cardeal Inicial #PONTO_CARDEAL_INICIAL
Direção Cardeal Final #PONTO_CARDEAL_FINAL
Deflete à esquerda ou à direita #DEFLETE
Defletindo à esquerda ou à direita #DEFLETINDO
Deflete Final #DEFLETEFINAL
Defletindo Final #DEFLETINDOFINAL
Ângulo Tipo #ANGULO_TIPO
Ângulo #ANGULO
Ângulo Inicial #ANGULO_INICIAL
Ângulo Final #ANGULO_FINAL
Ângulo Por Extenso #ANGULO_EXTENSO
Ângulo Final Por Extenso #ANGULO_EXTENSO_FINAL
Azimute Inicial #AZIMUTE_INICIAL
Distância #DISTANCIA
Distância Inicial #DISTANCIA_INICIAL
Distância Final #DISTANCIA_FINAL
Distância Por Extenso #DISTANCIA_EXTENSO
Distância Final Por Extenso #DISTANCIA_EXTENSO_FINAL
Coordenada EX #COORD_EX
Coordenada NY #COORD_NY
Latitude #LATITUDE
Longitude #LONGITUDE
Fator K #FATORK
Latitude Inicial #LAT_INICIAL
Longitude Inicial #LONG_INICIAL
Altitude Inicial #ALTI_INICIAL
Fator K Inicial #FATORK_INICIAL
Latitude Final #LAT_FINAL
Longitude Final #LONG_FINAL
Altitude Final #ALTI_FINAL
Fator K Final #FATORK_FINAL
Confrontação Início #CONFRONTACAO_INICIO
Confrontação Fim #CONFRONTACAO_FIM
Confrontante Inicial #CONFRONTANTE_INICIAL
Confrontante #CONFRONTANTE
Confrontante Atual #CONFROATUAL
Confrontante Atual Final #CONFROATUAL_FINAL
Confrontante Anterior #CONFROANTERIOR
Confrontante Anterior Final #CONFROANTERIOR_FINAL
Confrontante Final #CONFRONTANTE_FINAL
Confrontante Código CNS #CONFROCODCNS
Confrontante CNS Inicial #CNS_INICIAL
Confrontante CNS Final #CNS_FINAL
Confrontante Acumulado Inicial #CONF_ACUM_INICIO
Confrontante Acumulado Final #CONF_ACUM_FIM
Confrontante Área #CONFROAREA
Confrontante Perímetro #CONFROPERIMETRO
Geo-referência
Tipo de coordenada #TIPO_COORD
Elipsoide #ELIPSOIDE
Hemisfério #HEMISFERIO
Meridiano Central #MERID_CENTRAL
Fuso #FUSO
Tipo Estação Base #BASE_TIPO
Nome da Base #BASE_NOME
Base E(X) #BASE_EX
Base N(Y) #BASE_NY
Marco de partida EX #MARCO_PART_EX
Marco de partida NY #MARCO_PART_NY
Confrontações
Confro Imóvel / Propriedade #AN_IMOVEL
Confro Local / Município #AN_LOCAL
Confro Matrícula #AN_MATRICULA
Confro Comarca #AN_COMARCA
Confro Código INCRA #AN_CODINCRA
Confro Código SIGEF #AN_CODSIGEF
Confro IPTU #AN_IPTU
Confro Lote #AN_LOTE
Confro Quadra #AN_QUADRA
Confro Número do Cadastro #AN_NUMCAD
Confro Área BD #AN_AREABD
Confro Perímetro BD #AN_PERIMETROBD
Confro Código CNS #AN_CNS
Confro Proprietário #AN_PROPRIETARIO
Confro Proprietário / Nacionalidade #AN_PROP_NACIONALIDADE
Confro Proprietário / Profissão #AN_PROP_PROFISSAO
Confro Proprietário / Endereço #AN_PROP_ENDERECO
Confro Proprietário / Cidade #AN_PROP_CIDADE
Confro Proprietário / UF #AN_PROP_UF
Confro Proprietário / RG #AN_PROP_RG
Confro Proprietário / CPF #AN_PROP_CPF
Confro Proprietário / Estado Civil #AN_PROP_ESTCIVIL
Confro Proprietário / Cônjuge #AN_PROP_CONJUGE
Confro Proprietário / Cônjuge RG #AN_PROP_CONJ_RG
Confro Proprietário / Cônjuge CPF #AN_PROP_CONJ_CPF
Confro Proprietário / Cônjuge Regime de União #AN_PROP_REG_UNIAO
Confro Proprietário / Representante #AN_PROP_REPRESENTANTE
Assinatura Confrontantes #CONFROASSINATURA
Confrontante Cartório de Registro de Imóveis #AN_CRI
Confrontantes Descritivo Memorial Mesclado #DESCRITIVO_TABULAR_CONFRONTANTE
Iterpa
Natureza #IT_NATUREZA
Localização #IT_LOCALIZACAO
Comunidade #IT_COMUNIDADE
Gleba #IT_GLEBA
Colônia #IT_COLONIA
Lotes #IT_LOTES
Processo Nr #IT_PROCESSO
Código Iterpa #IT_CODIGO
Memorial Nr #IT_MEMORIAL
Declinação Magnética #IT_DECLINACAO
Confrontante Norte #IT_CONFRO_NORTE
Confrontante Sul #IT_CONFRO_SUL
Confrontante Leste #IT_CONFRO_LESTE
Confrontante Oeste #IT_CONFRO_OESTE
Área Averbada #IT_AREA_AVERBADA
Área de APP #IT_AREA_APP
Área Demarcada #IT_AREA_DEMARCADA
Área Deduzida #IT_AREA_DEDUZIDA
Área LT #IT_AREA_LT
Curva Circular
Desenvolvimento #CUR_DESENV
Raio #CUR_RAIO
Ângulo Central #CUR_ANGCENTRAL
Corda Azimute #CUR_AZCORDA
Corda Distância #CUR_DISTCORDA
Último Desenvolvimento #ULT_DESENV
Último Raio #ULT_RAIO
Último Ângulo Central #ULT_ANGCENTRAL
Basta copiar e colar os códigos que deseja e irá preencher automaticamente no memorial.
Assim que finalizar a personalização, basta clicar em Memorial -> Salvar Como e salve este modelo na pasta raiz do Métrica TOPO.
Caminho até a pasta é: C:\Program Files (x86)\Métrica\Métrica TOPO\Suporte\Modelos_Memorial
Pronto!

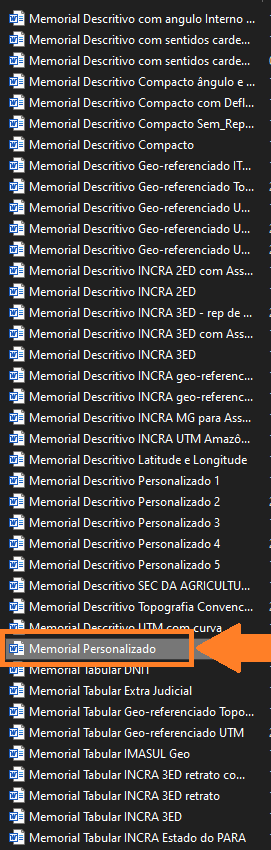

Agora pode selecionar seu modelo personalizado para geração do memorial.
ÓTIMO TRABALHO!
