Como nomear de forma convencional uma polilinha? (P1, P2, P3 etc.)

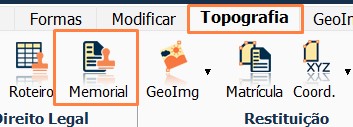

Para isso, vamos utilizar a aba Topografia e selecione a ferramenta Memorial.

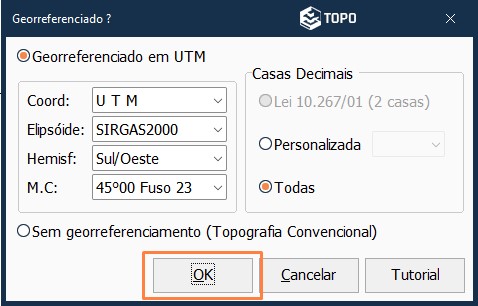

Escolha se será Georreferenciado ou sem Georreferenciamento.

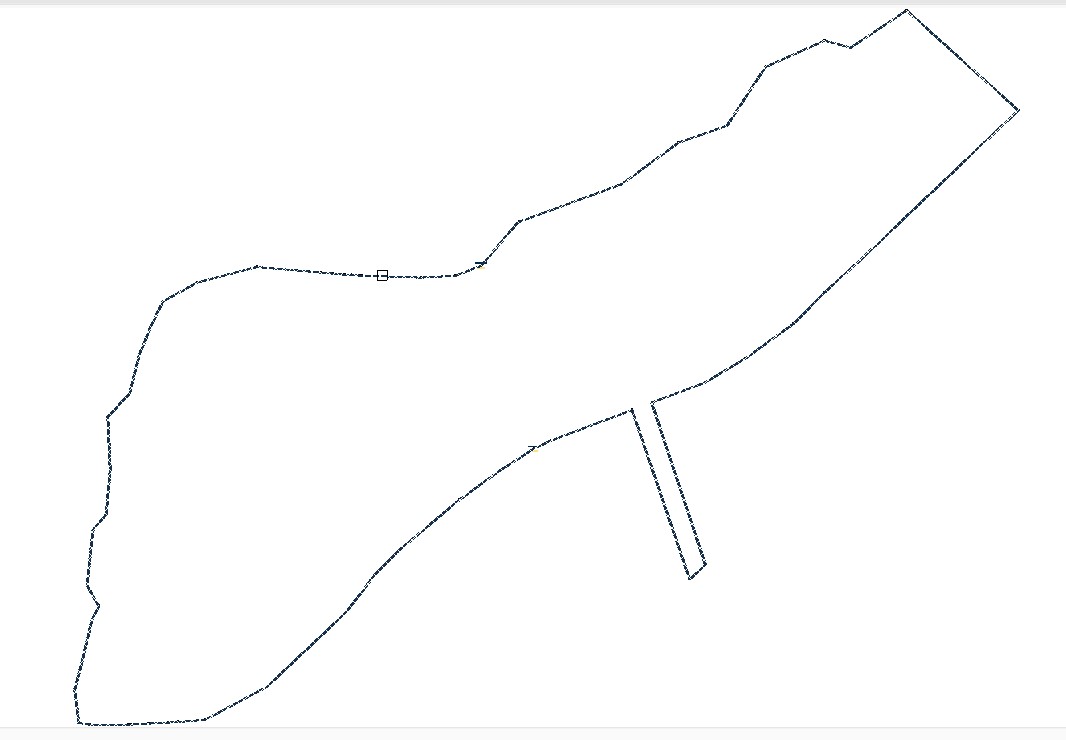

Depois de clicar em OK, selecione a polilinha que deseja criar o memorial descritivo.

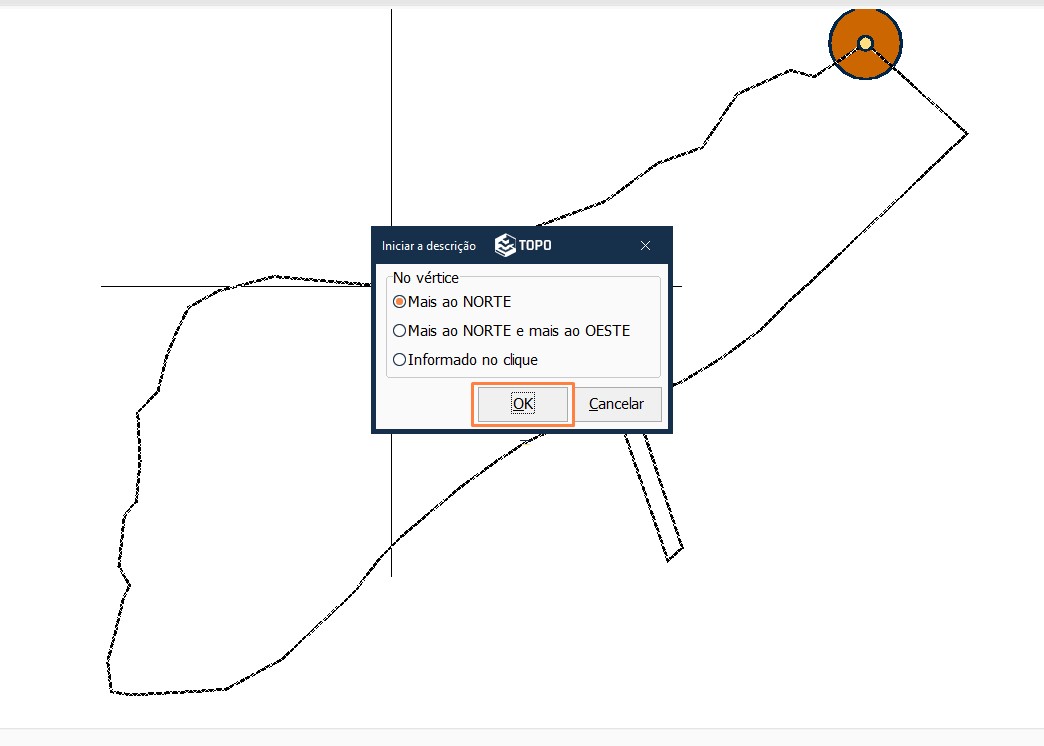

Selecione agora o vértice de início da descrição.

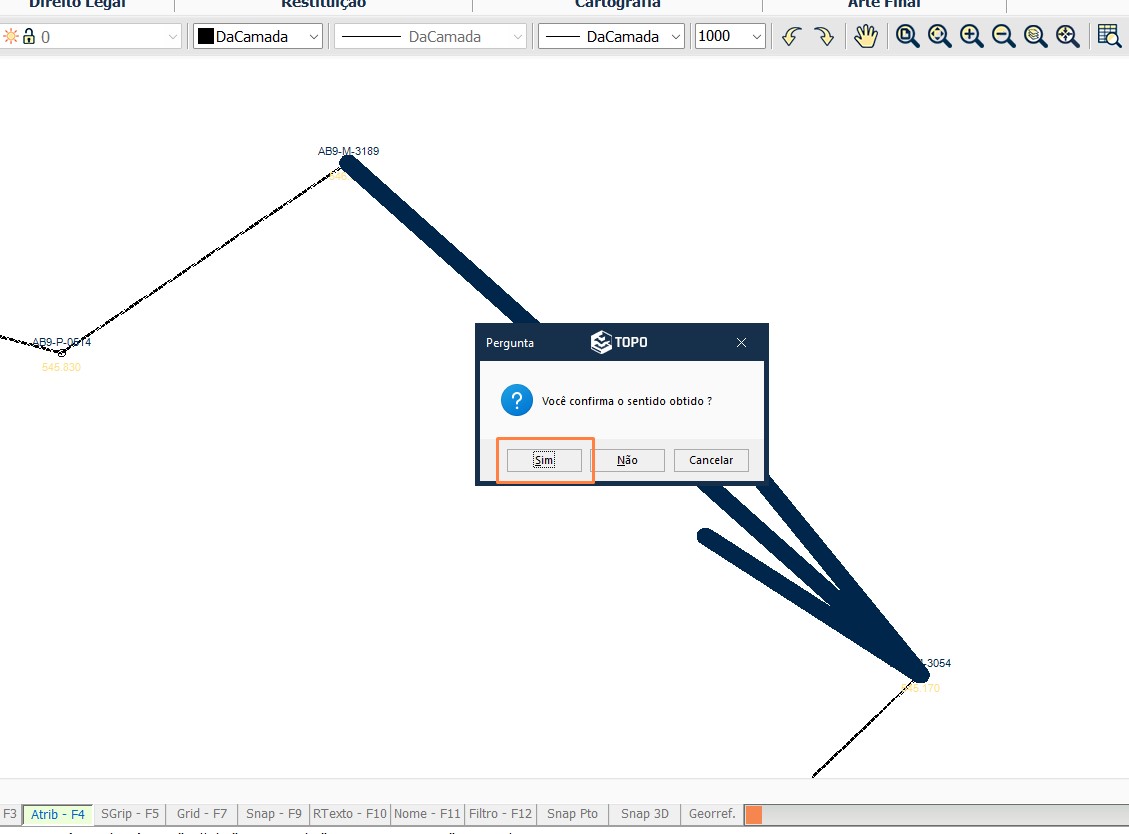

Clique em OK depois de configurar conforme deseja. Depois, selecione o sentido.

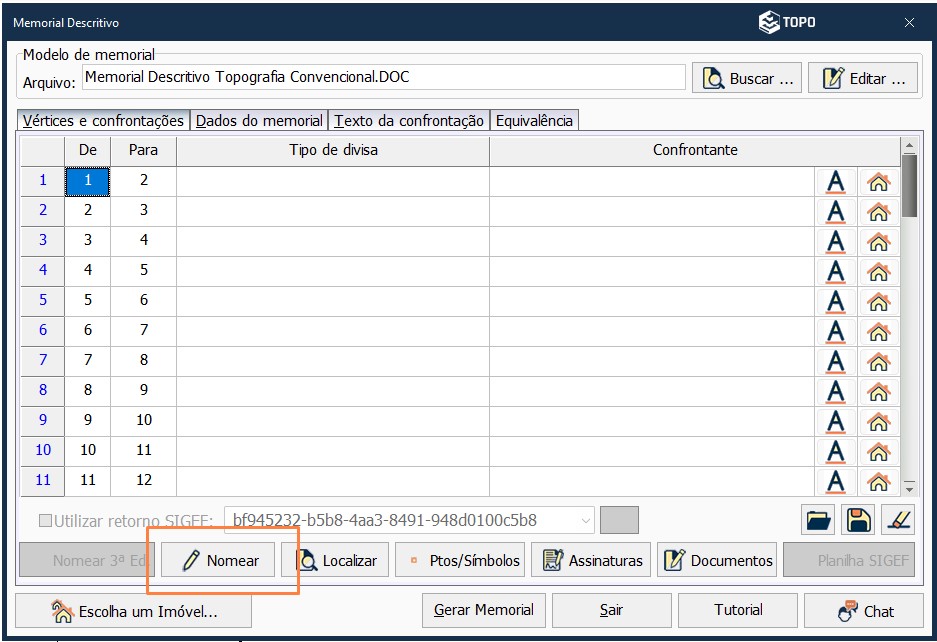

Após clicar em Sim, a janela do Memorial Descritivo aparecerá. Clique em Nomear.

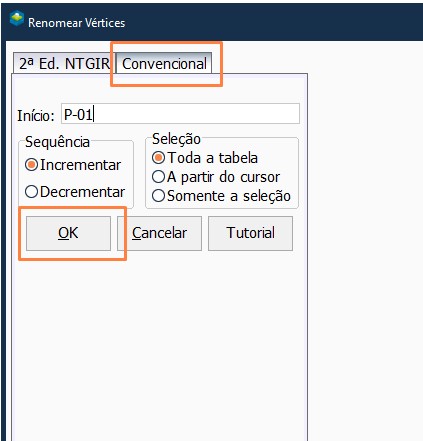

Na tela de Renomear Vértices, clique em Convencional. No campo Início pode inserir a sequencia que deseja renomear o ponto, como exemplos M01 ou P1, escolha as ações de Incrementar ou Decrementar e escolha a seleção.

Após configurar, clique OK.


Pronto!

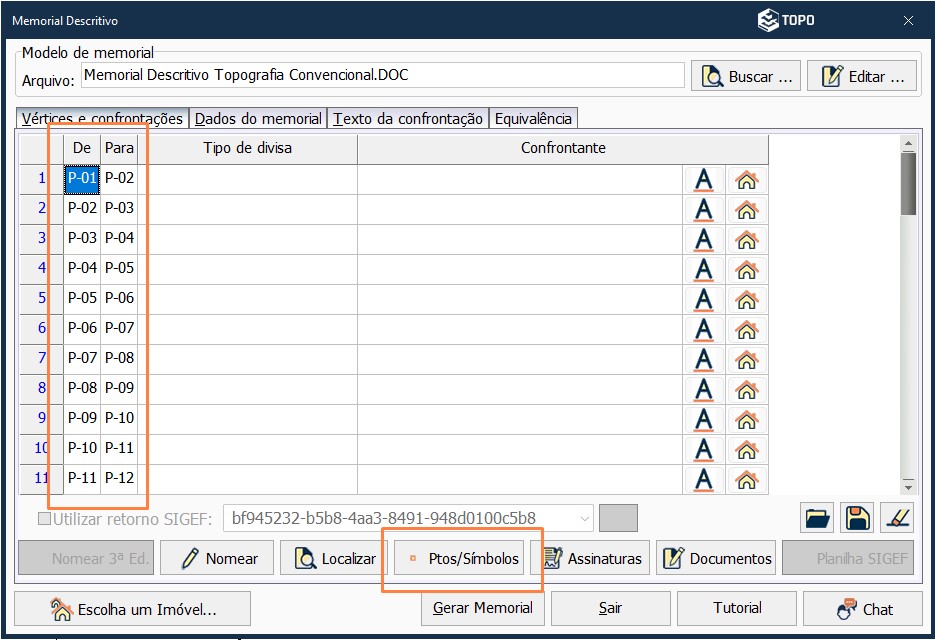

Na tela do memorial agora os vértices estão renomeados.

Podemos pontuar a poligonal com os vértices renomeados, para isso, clique em PTOS/SÍMBOLOS.

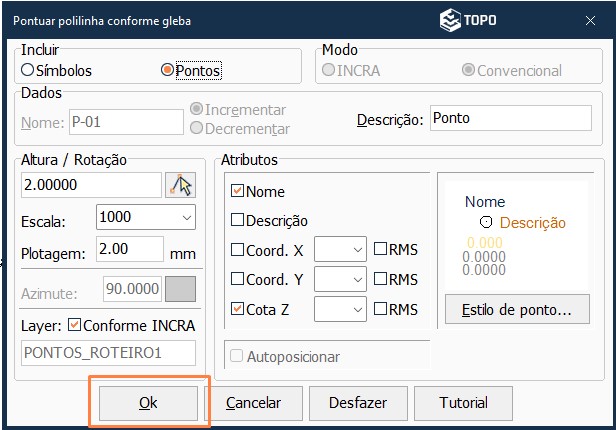

Na tela, configure se deseja criar Símbolos ou Pontos, depois selecione o Modo INCRA ou Convencional, depois ajuste quais atributos serão exibidos e a altura da plotagem, clique em OK.


Pronto!

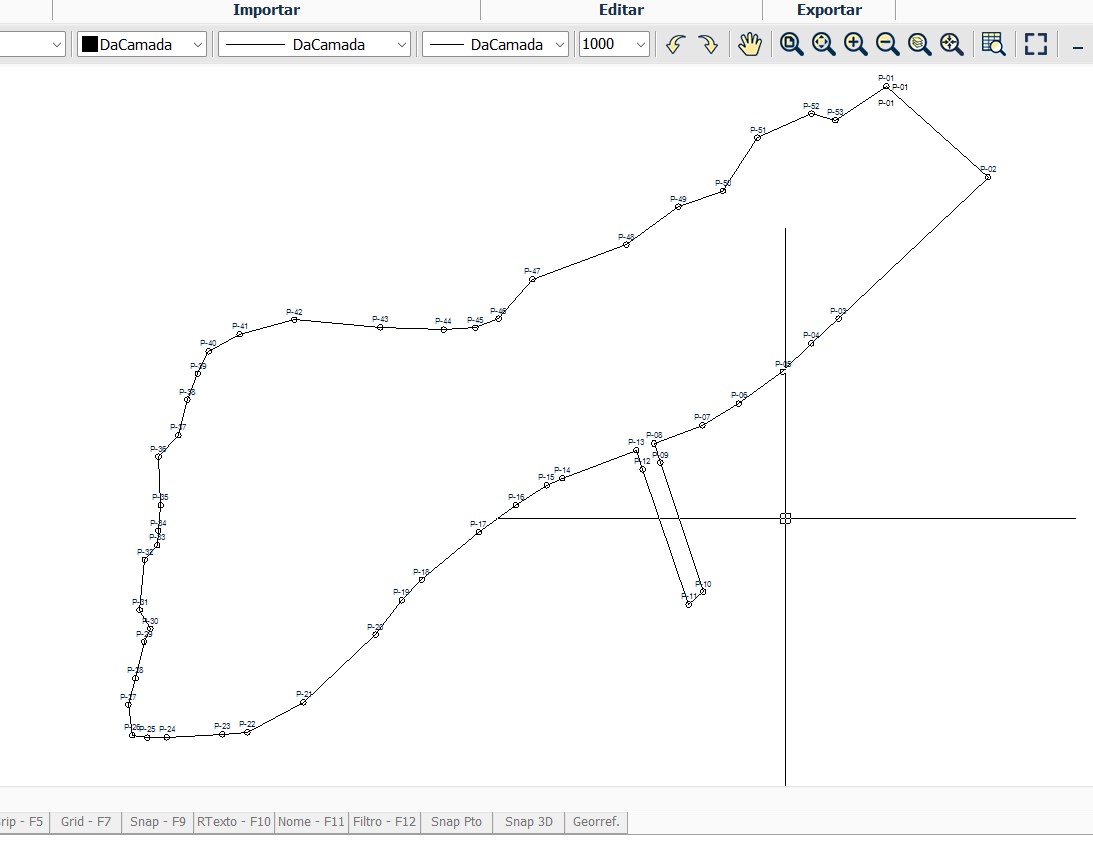

Poligonal está com os pontos renomeados.


ÓTIMO TRABALHO!
