Para utilizar comandos como Juntar Segmentos (JOIN), ESTENDER (Extend), Cortar (TRIM) e Região (BO), os objetos precisam estar na MESMA COTA.
Com este tutorial vamos aprender a deixar os objetos com a mesma cota ou se necessário zerar a cota.
No exemplo, vamos realizar o procedimento de Juntar Segmentos (JOIN).
Quando precisamos juntar dois segmentos de polilinha para formar uma única polilinha e não é concluído com sucesso, precisamos verificar se a polilinha possui cota, vamos aprender o passo a passo?

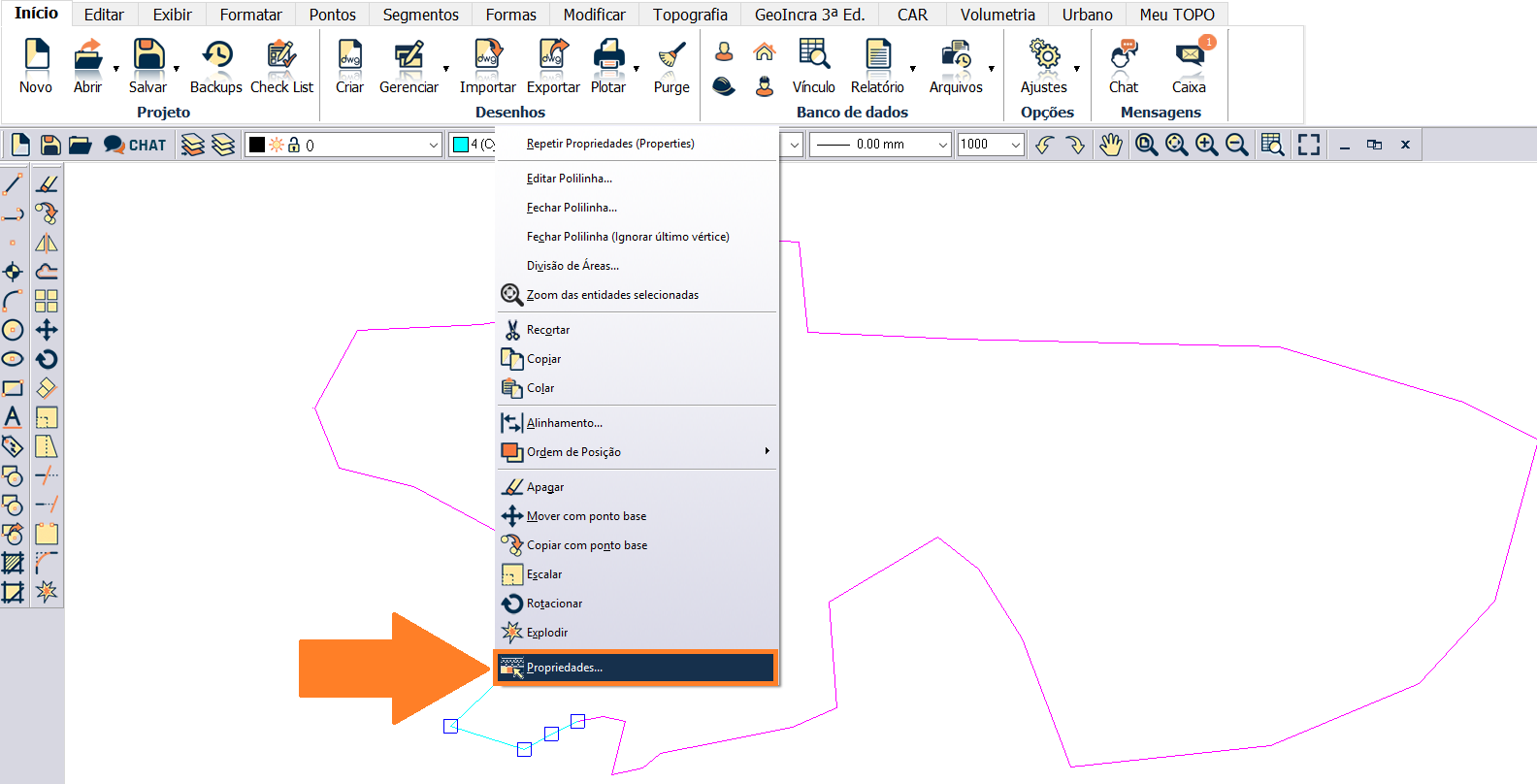

Primeiramente, clique na polilinha com botão direito do mouse e vamos na opção Propriedades.

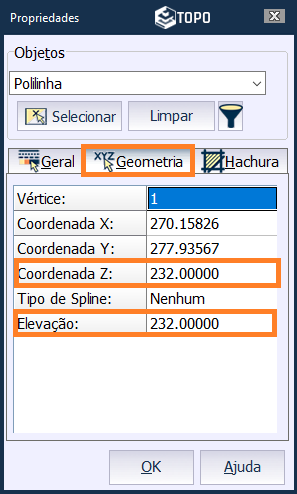

Ao abrir a tela de propriedades, vamos na aba Geometria e confira se os campos COORDENADA Z e ELEVAÇÃO estão preenchidos, se sim, sua polilinha tem cota.

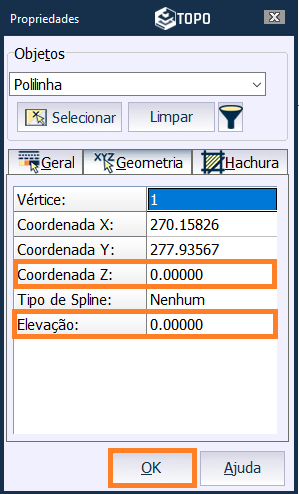

Vamos zerar as duas polilinhas para que seja possível utilizar o comando JOIN, ou poderíamos inserir a MESMA cota nos dois objetos, no exemplo, iremos zerar. Então nos dois campos inserimos valor 0.
Após inserir, clique OK.

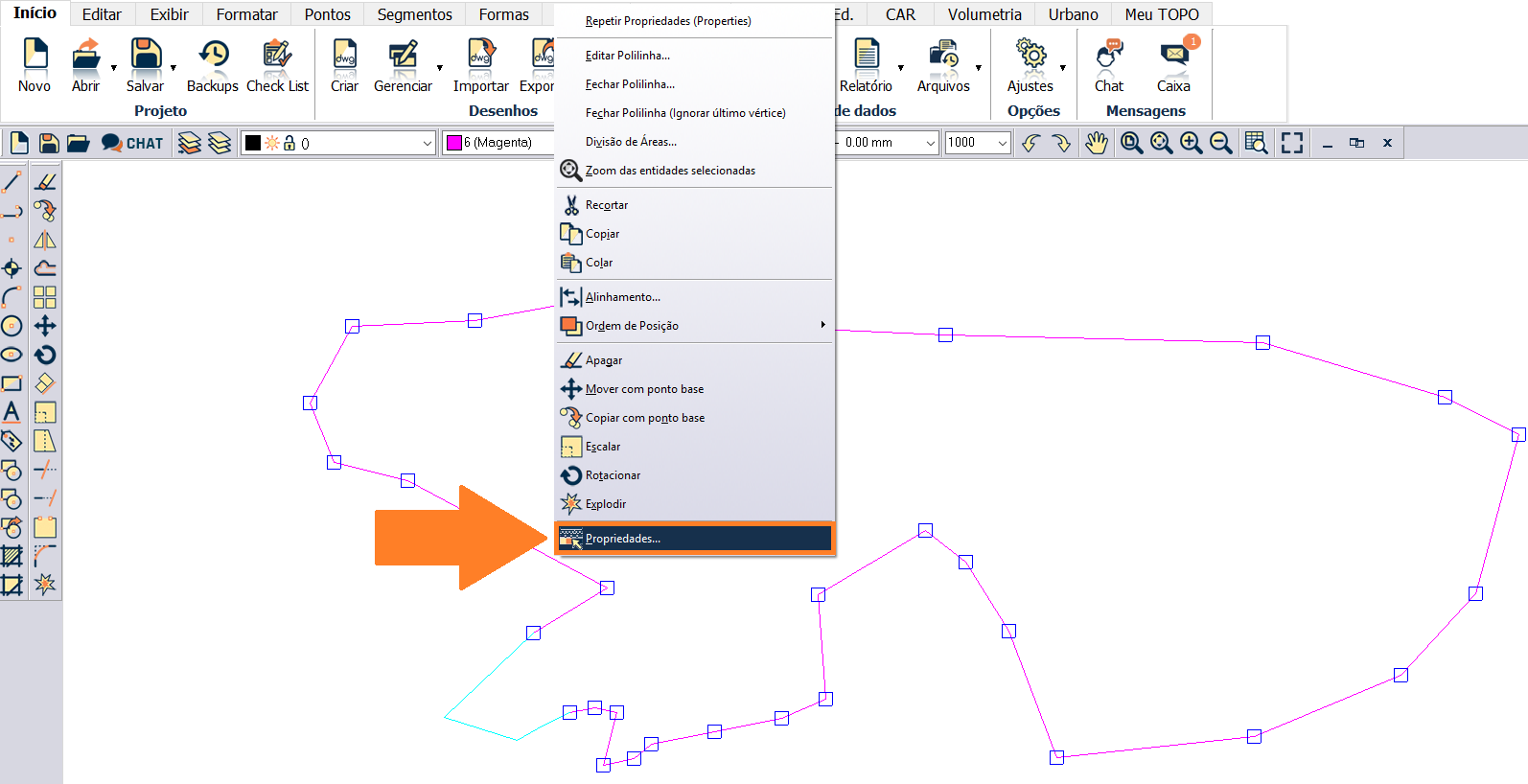

Iremos fazer isso para a outra polilinha também.
Pronto!
Agora vamos selecionar as duas polilinhas e utilizar comando JOIN para unir e formar uma única polilinha, na barra de comando digitamos J e depois clicamos ENTER.
Pronto!

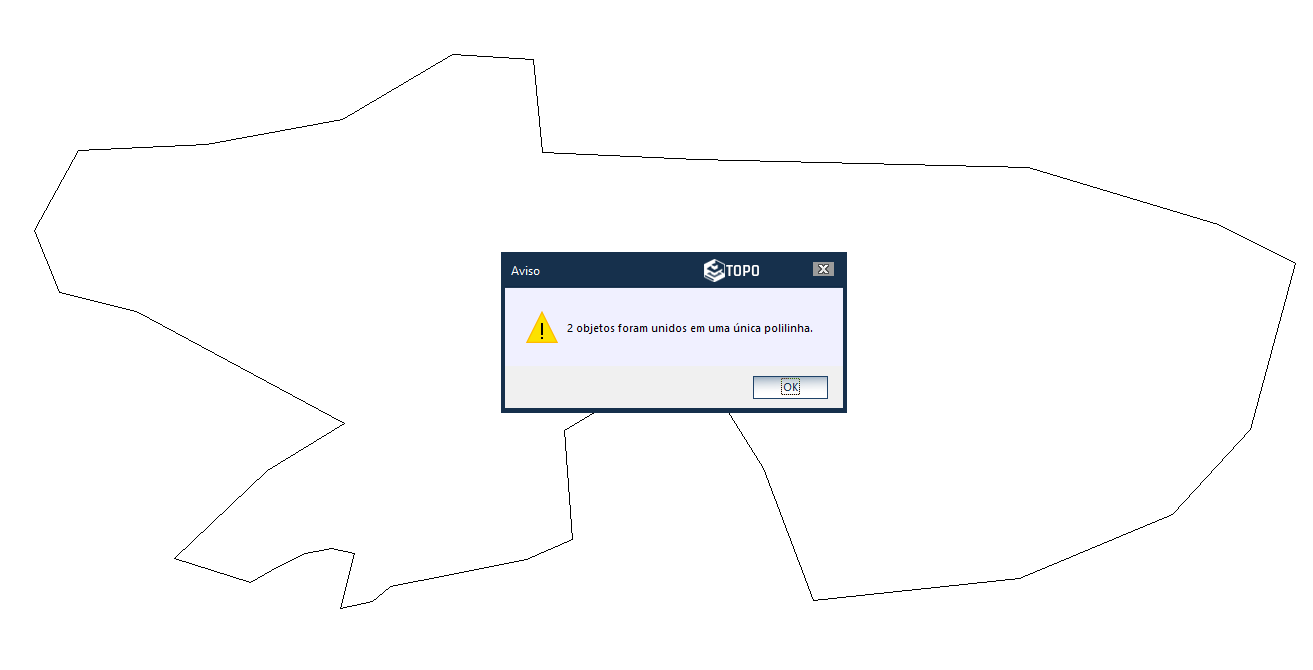

As polilinhas foram unidas.
ÓTIMO TRABALHO!
