No Métrica TOPO CAD, podemos gerar um memorial contendo elementos técnicos de curva, tais como raio, desenvolvimento, ângulo central, azimute e distância da corda.

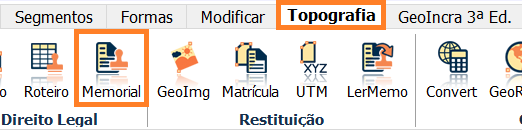

Para isso, vamos gerar MEMORIAL pela aba TOPOGRAFIA.

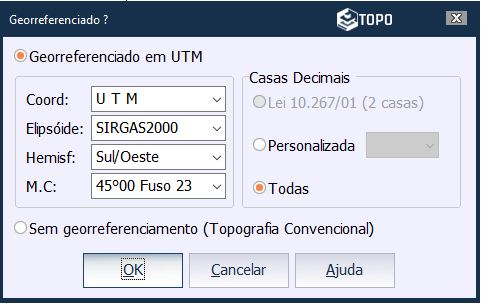

Escolha as georreferências e se será Georreferenciado ou sem Georreferenciamento.

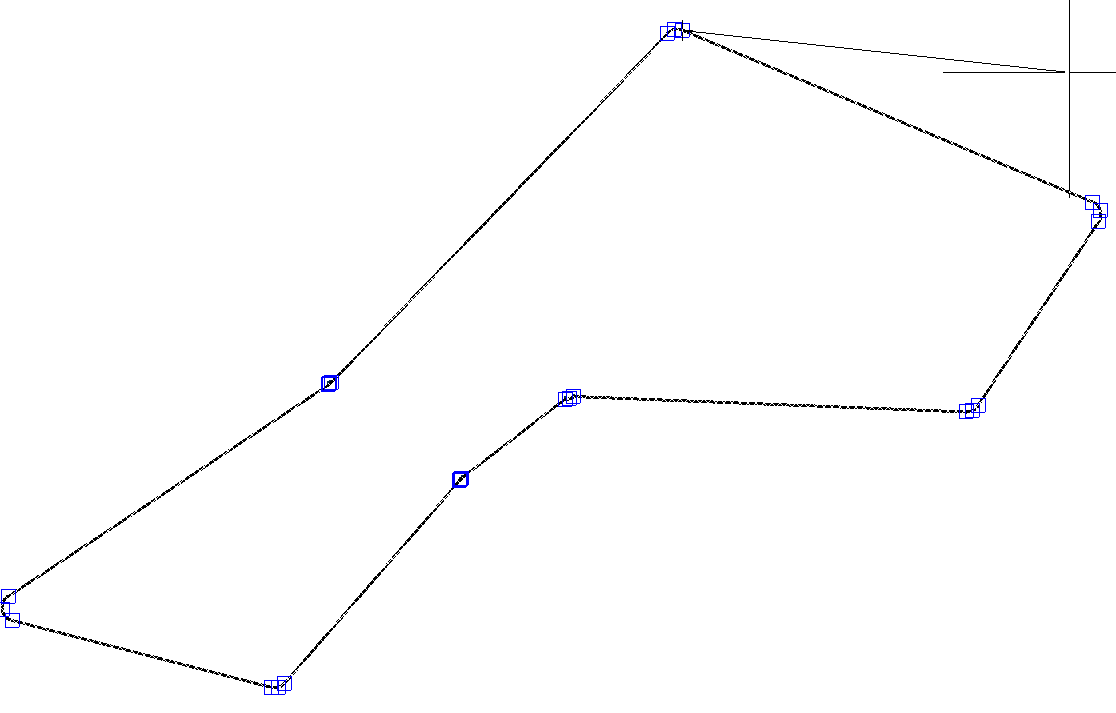

Depois de clicar em OK, selecione a polilinha que deseja criar o memorial descritivo.

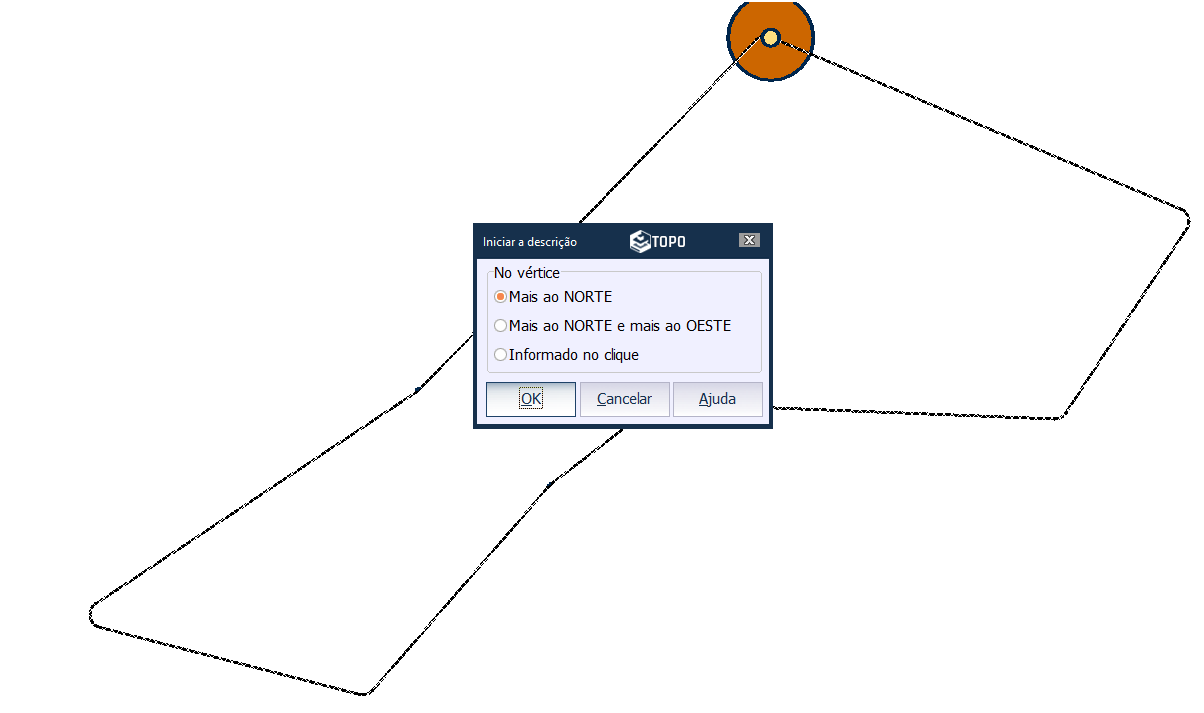

Defina o vértice para iniciar a descrição:
Defina o sentido horário ou anti horário:

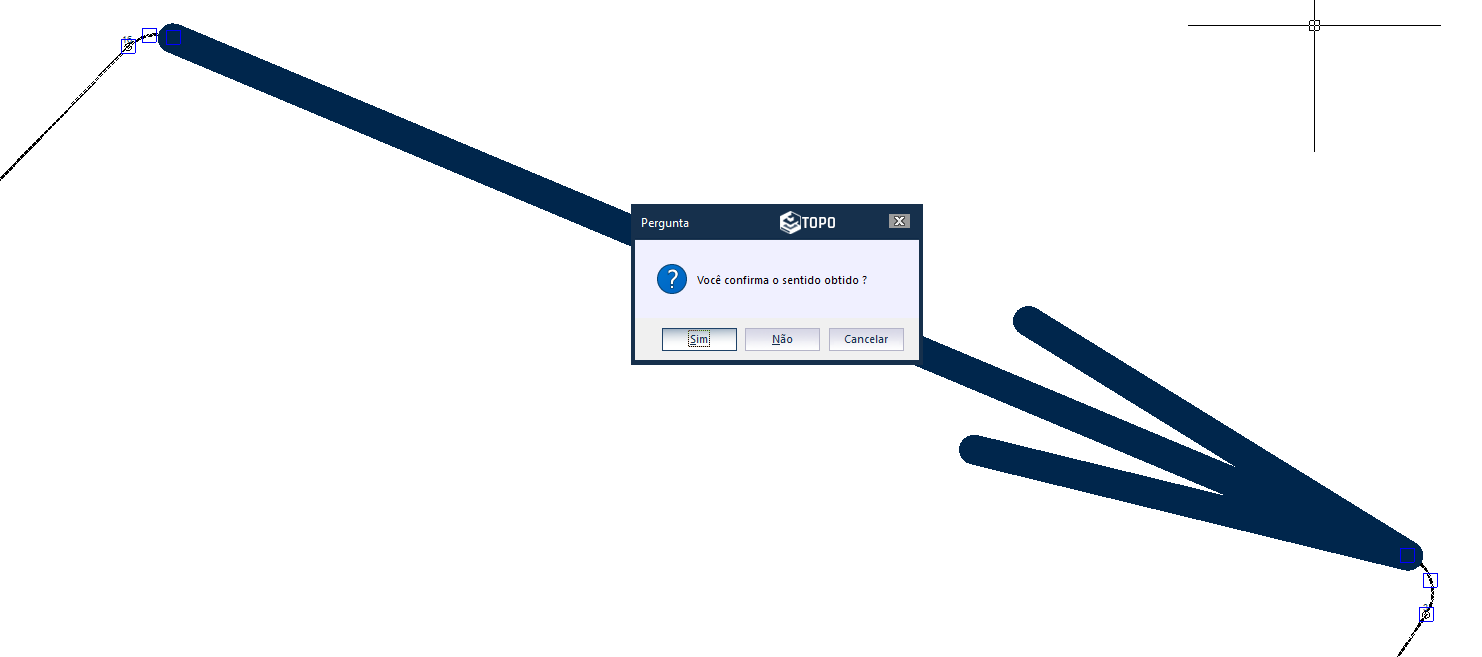

Agora confirme o sentido obtido:

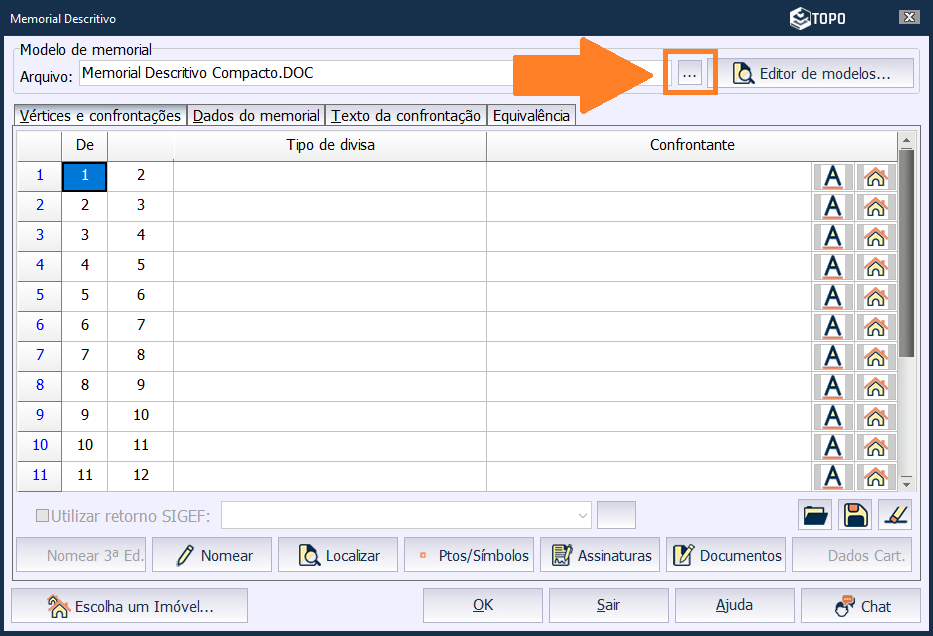

Ao abrir a tela do memorial, vamos selecionar o modelo de memorial que irá descrever os elementos técnicos de CURVA, então clique nos três pontos para escolher o modelo de memorial conforme print abaixo:
Na tela dos modelos, selecione o Memorial Descritivo Compacto.DOC, e clique em Abrir.

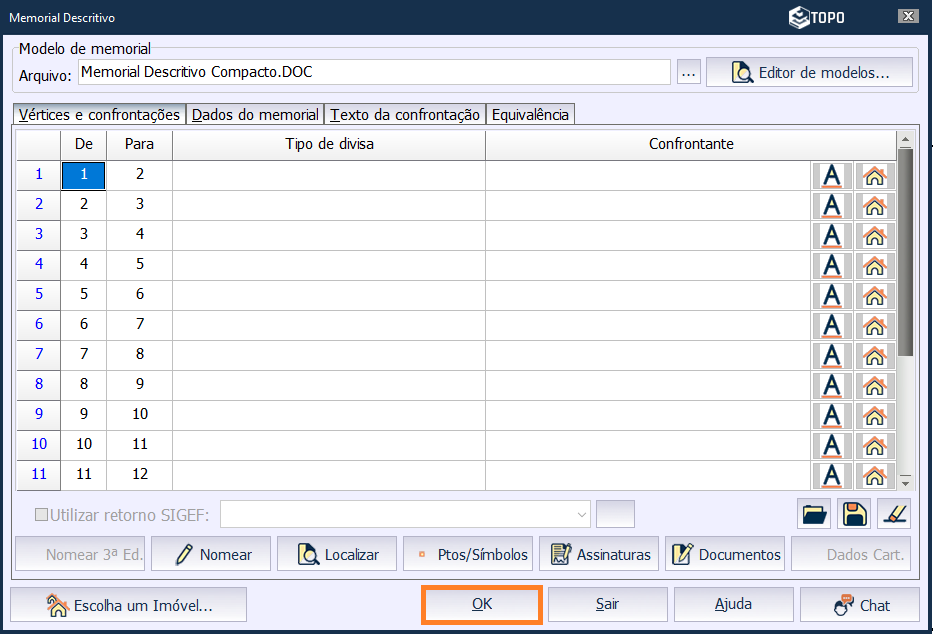

Configure como desejar o memorial e depois clique OK para gerar:

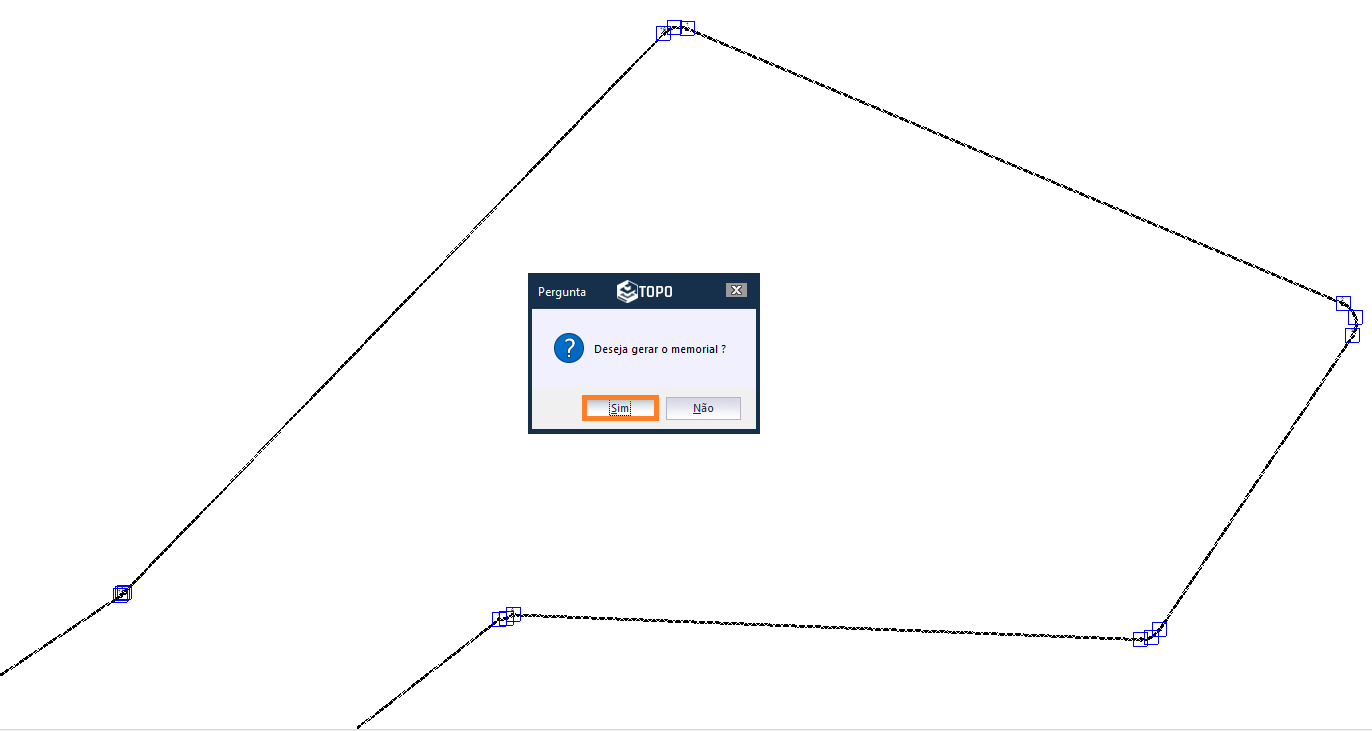

Confirme a geração do memorial:
Pronto!

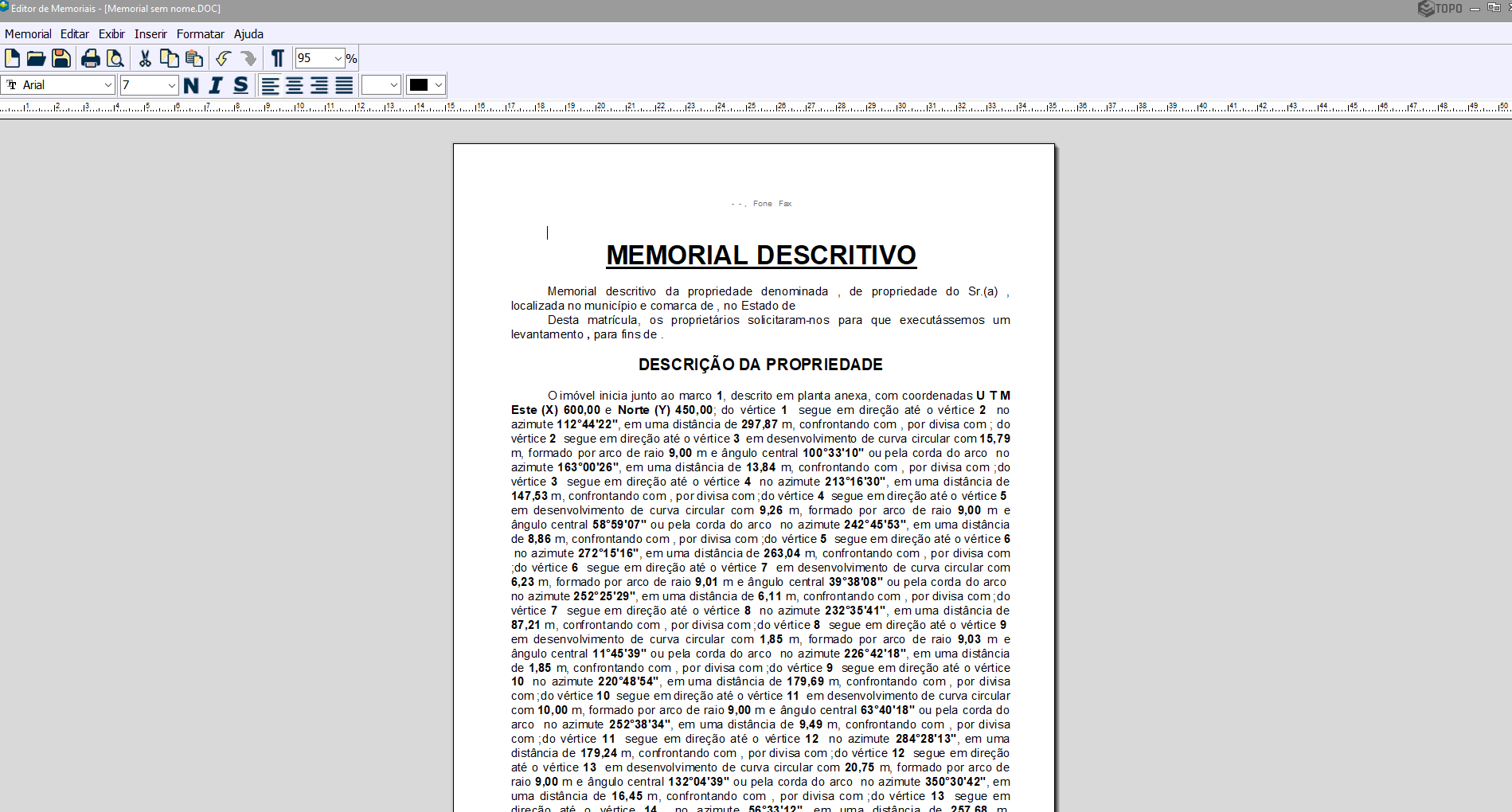

Memorial gerado com sucesso!
A descrição dos seguimentos com curva serão da seguinte forma:
"(..) vértice 2 segue em direção até o vértice 3 em desenvolvimento de curva circular com 15,79 m, formado por arco de raio 9,00 m e ângulo central 100°33'10" ou pela corda do arco no azimute 163°00'26", em uma distância de 13,84 m"
