Saiba como personalizar um modelo de folha .VDF e inserir na pasta raiz e no Métrica TOPO.
Caso ainda não tenha sua folha personalizada, assista o vídeo abaixo de como personalizar:
Com sua folha .VDF personalizada, vamos inseri-la na pasta raiz, o caminho até a pasta é:
C:\Program Files (x86)\Métrica\Métrica TOPO\Suporte\Folhas
Agora no Métrica TOPO, vamos inserir a folha, pela aba TOPOGRAFIA ou GEOINCRA 3ED.
No exemplo abaixo, iremos na aba GEOINCRA 3ED -> FOLHA.

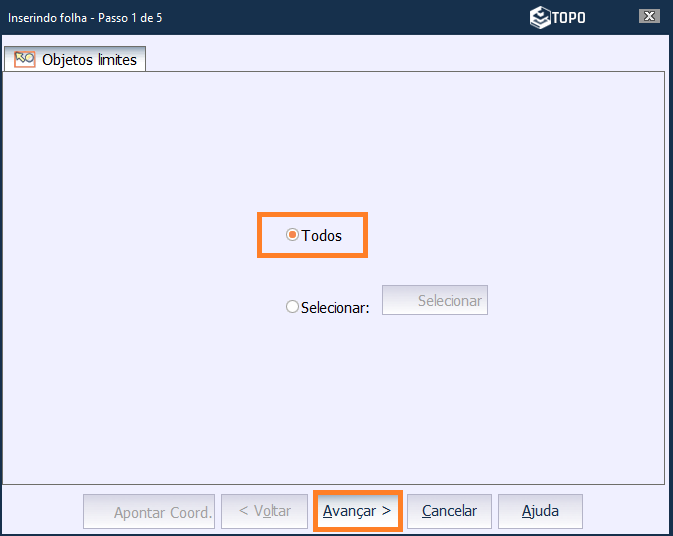

No passo 1 de 5, clique todos e vamos em AVANÇAR.
O passo 2 de 5 é o mais importante.

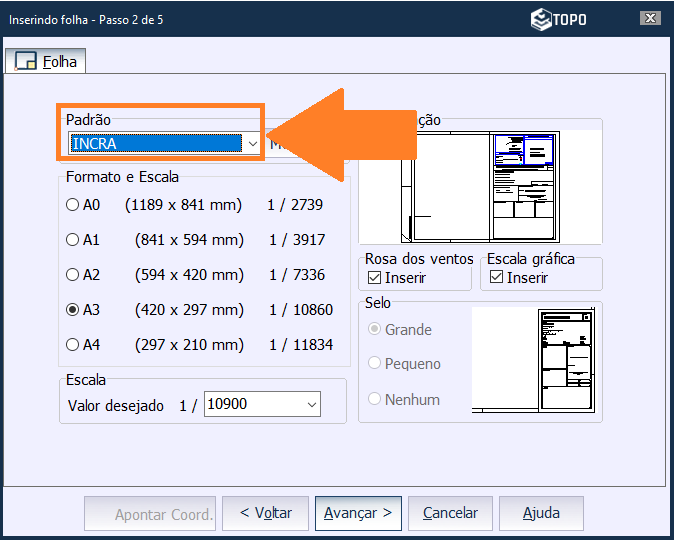

Primeiro, escolha o PADRÃO: INCRA, ITERPA OU CONVENCIONAL.
No exemplo do tutorial, iremos selecionar INCRA.

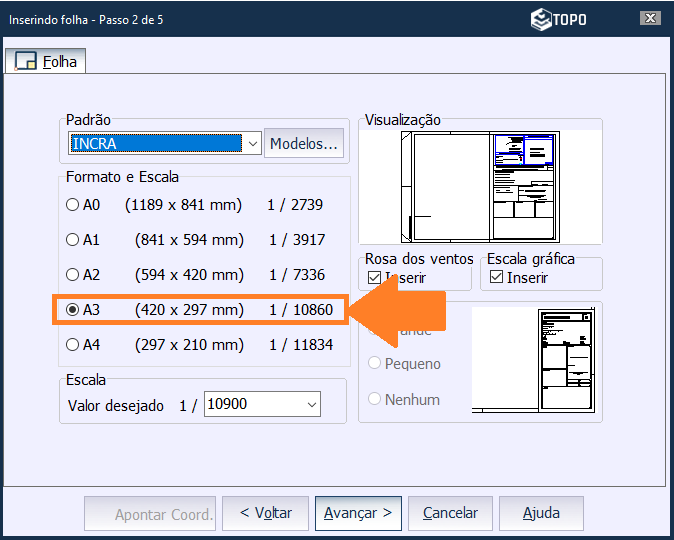

Agora, vamos selecionar o Formato e Escala.

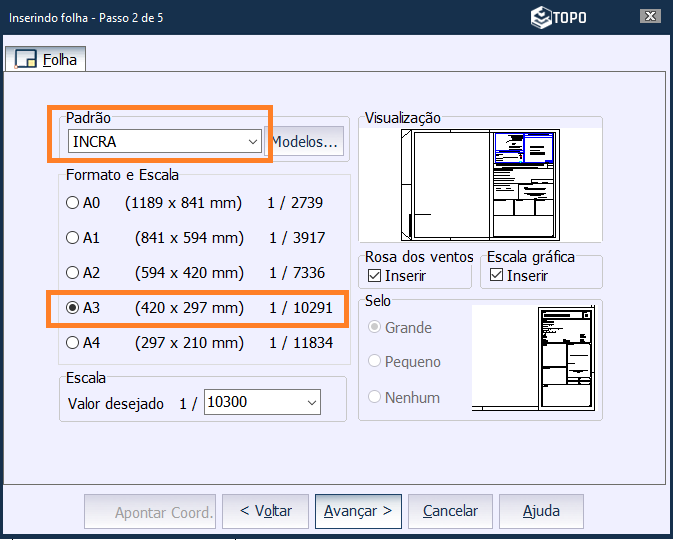

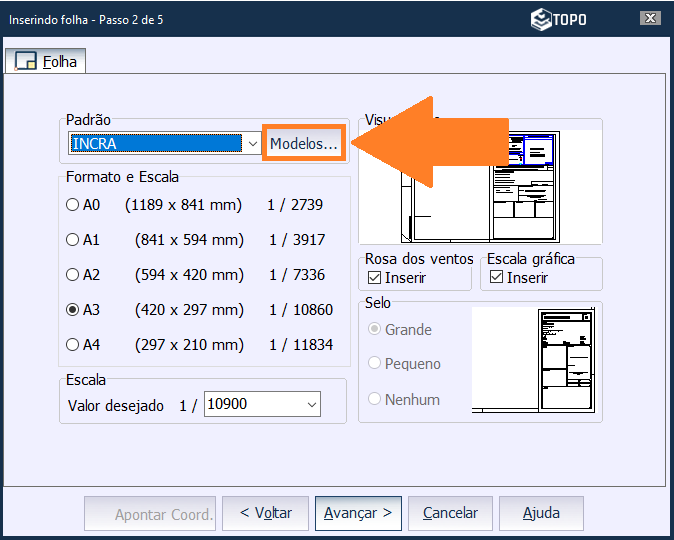

Após definir padrão e formato, CLIQUE EM MODELOS.

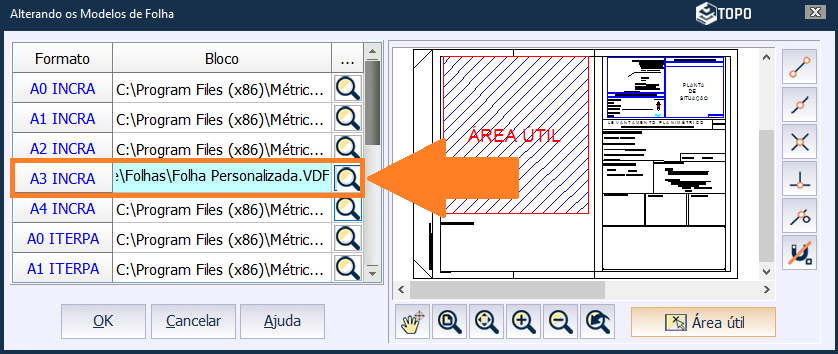

Na próxima tela, vamos selecionar nosso modelo A3 INCRA conforme selecionado anteriormente e clique na LUPA para encontrar o arquivo na pasta raiz.

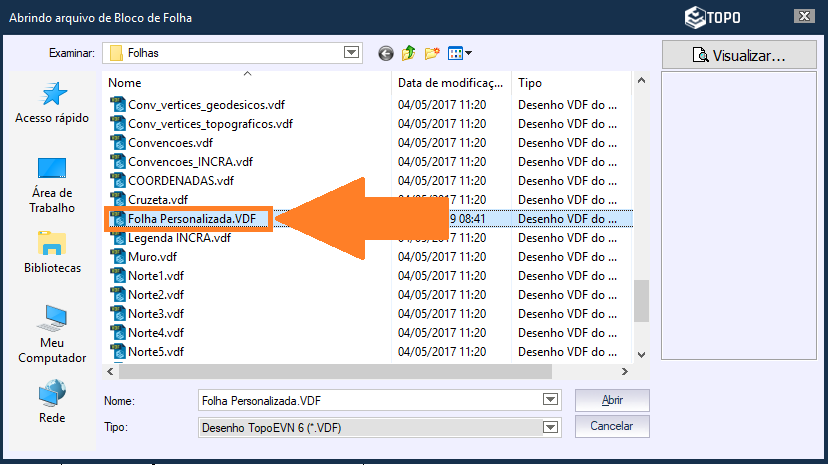

Ao abrir a janela, selecione o modelo personalizado .VDF

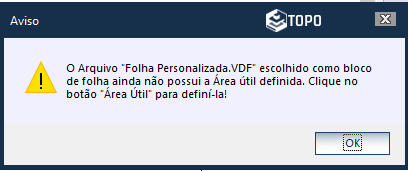

Irá aparecer um aviso sobre a folha personalizada não possuir área útil definida, clique OK e defina a área útil.

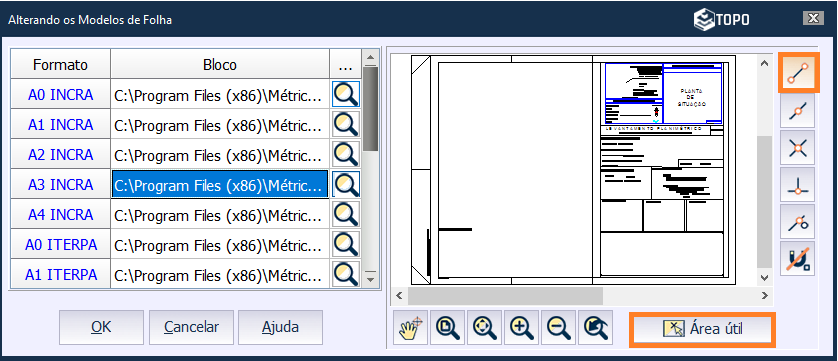

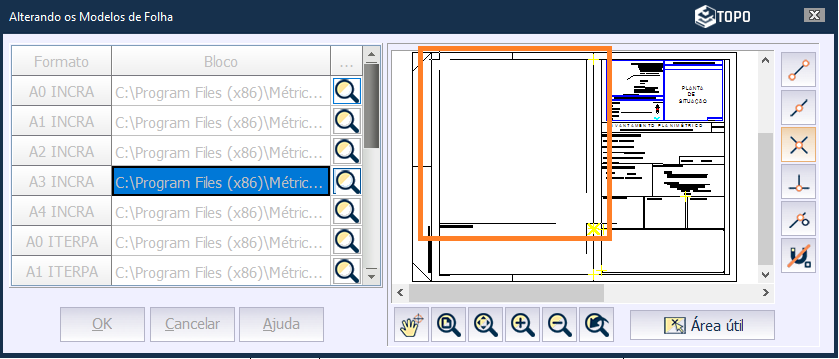

Clique em área útil e ative o OSNAP para melhor precisão conforme exemplo abaixo:
Pronto!

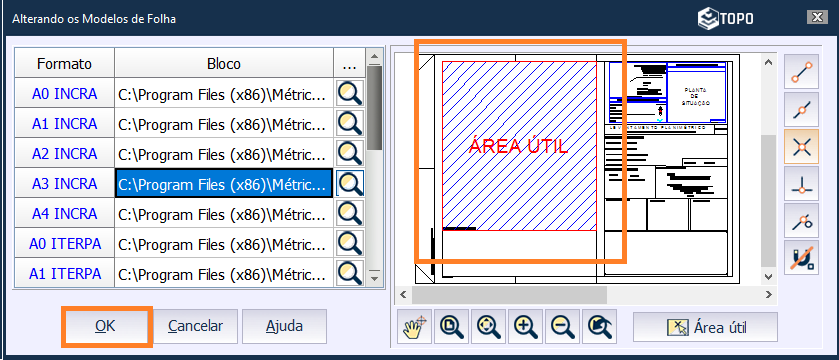

Após definir área útil, clique OK.
Ao retornar para tela do Passo 2 de 5, lembre-se de selecionar novamente o Padrão e o Formato.
Clique Avançar e configure sua folha como achar necessário.
Caso tenha dúvidas de como gerar, veja ESSE TUTORIAL.
Pronto!

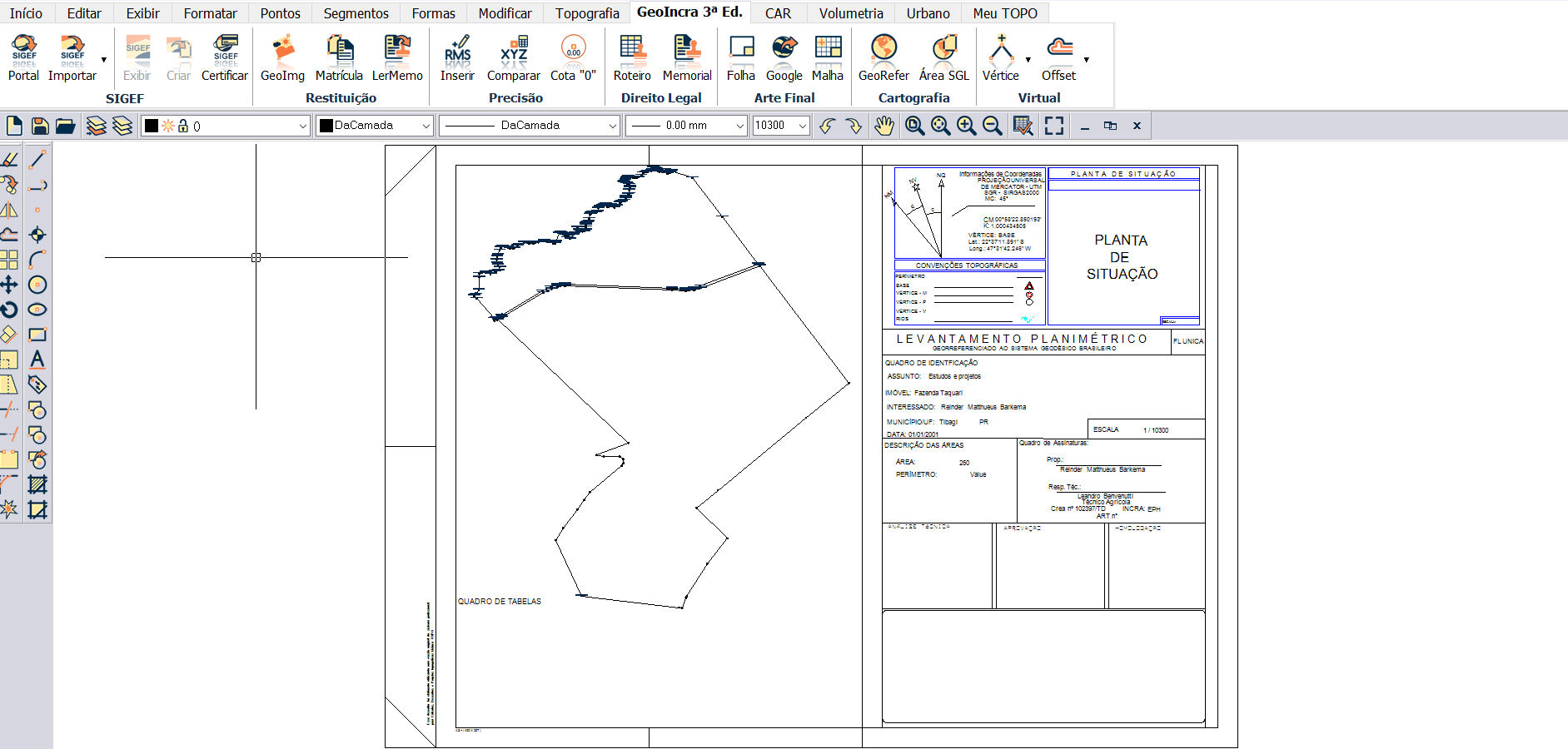

Agora poderá utilizar sua folha personalizada:
ÓTIMO TRABALHO!
