Em projetos de loteamentos muitas vezes precisamos gerar o memorial da rua e neste tutorial iremos aprender como gerar.
Para gerar um memorial no Métrica TOPO, é preciso que contenha um polígono fechado, então, o primeiro passo é gerar um polígono de toda rua, conforme exemplo abaixo da Rua 4 e Rua 3:

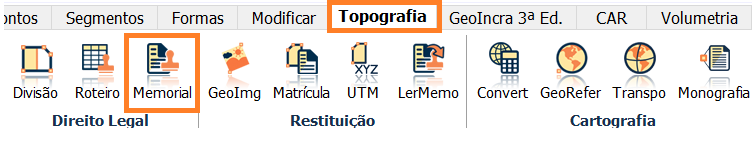

Para gerar o memorial de cada rua, podemos utilizar a aba TOPOGRAFIA -> MEMORIAL.

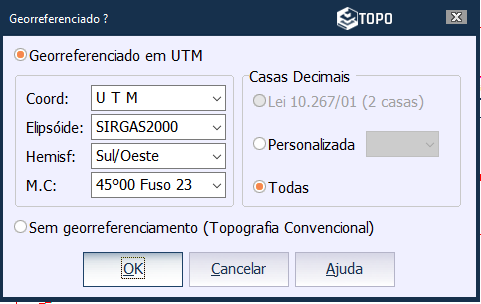

Defina as georreferências ou clique em sem georreferenciamento e clique OK.

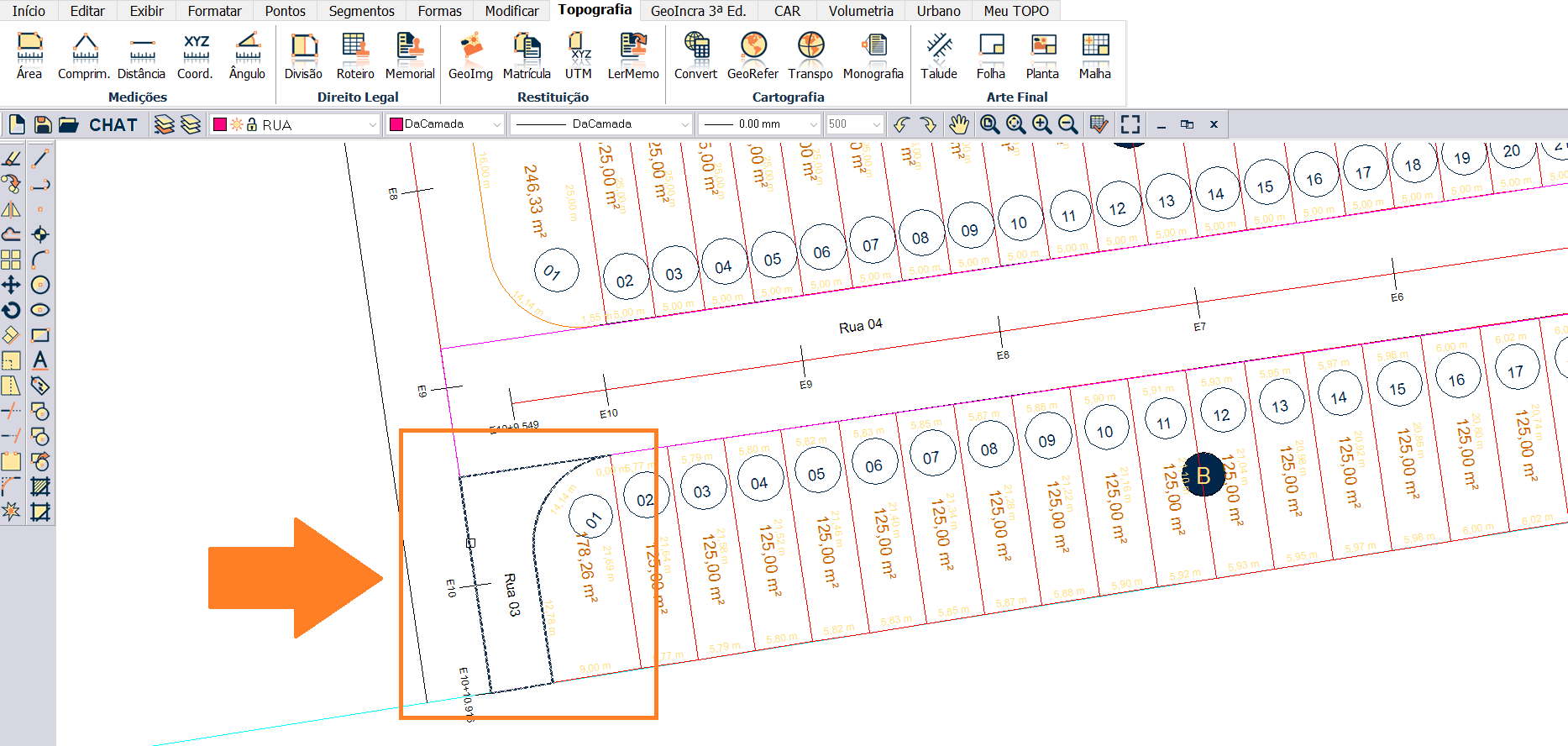

Clique no polígono da rua.

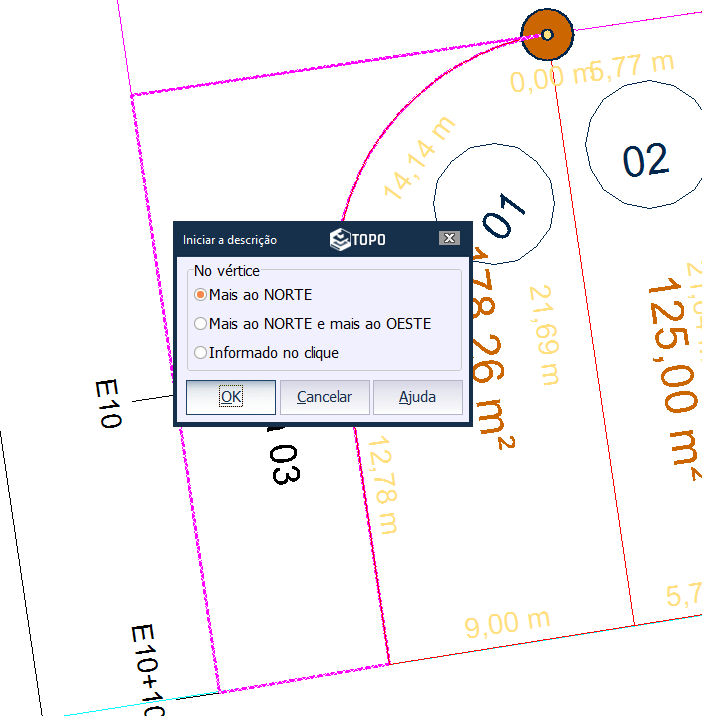

Defina o sentido, se é mais ao norte ou no clique.
Por fim, defina o sentido, horário ou anti horário.
Na tela do memorial, vamos selecionar o modelo de memorial que iremos utilizar, clique nos ...

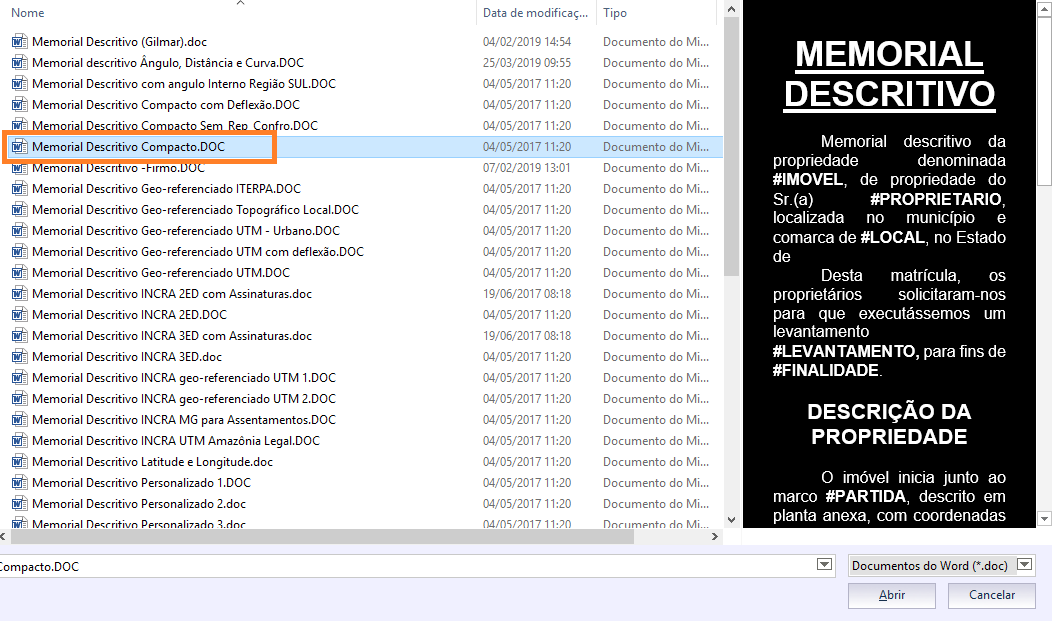

O modelo de memorial indicado para rua é o Memorial Descritivo Compacto.DOC
Selecione-o e clique em abrir.

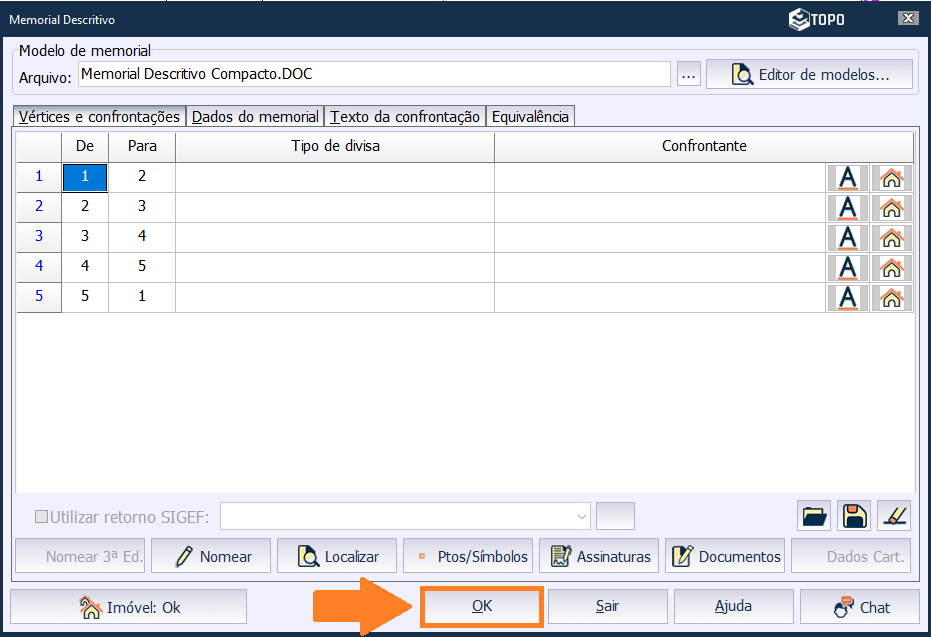

Clique OK para gerar o memorial.
Pronto!
Memorial gerado com sucesso.
ÓTIMO TRABALHO!
