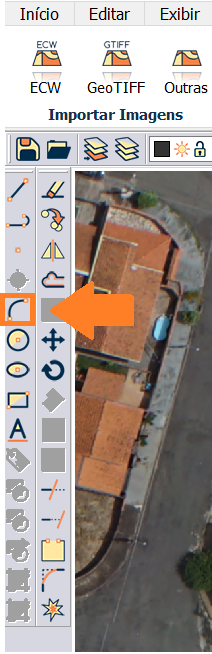

Para desenhar um arco no ambiente RASTER, selecione a ferramenta arco conforme imagem abaixo.
Ao ativar a ferramenta, podemos começar a desenhar. Se clicar com botão direito, podemos selecionar algumas opções:

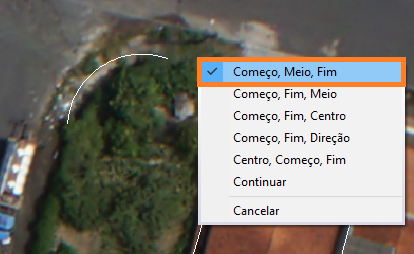

Começo, Meio, Fim
Você determina em três cliques a sequência da criação do arco.

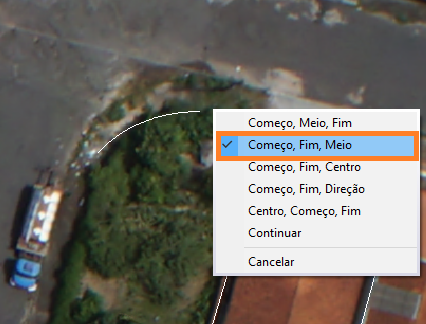

Começo, Fim, Meio
Os dois primeiros cliques são das extremidades do arco e o terceiro delimita sua curvatura.

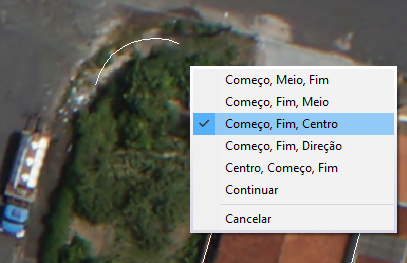

Começo, Fim, Centro
Você irá criar um arco a partir do alinhamento ao centro.

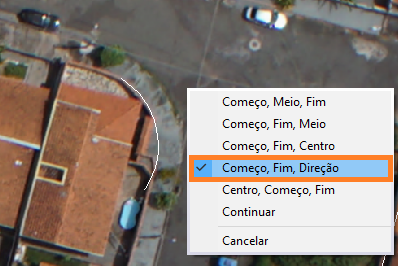

Começo, Fim, Direção
Neste opção, podemos determinar em três cliques o retângulo, informando começo, o fim e a direção que o arco irá formar.

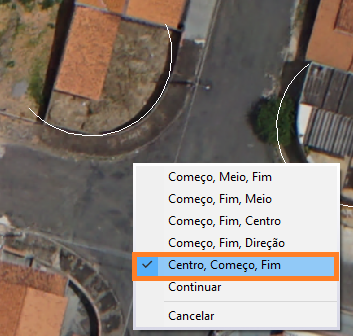

Centro, Começo, Fim
Com essa opção, clicamos no centro onde será referência do arco e determinamos começo e fim.

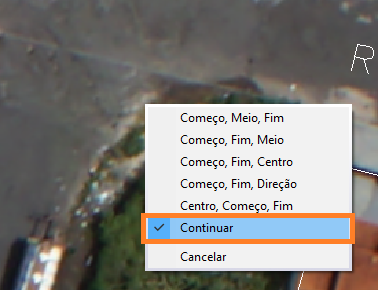

Continuar
Podemos continuar o comando arco, basta clicar em continuar.
Cancelar
Cancela comando de desenhar Arco.
Pronto!
BOM TRABALHO!!
