Este tutorial irá ensinar como cotar pontos em seu desenho de maneira fácil e rápida.

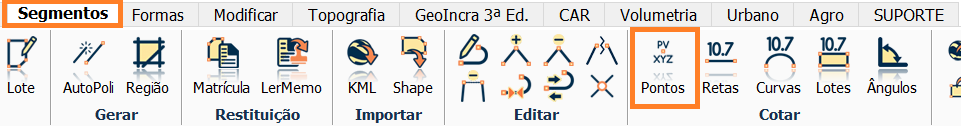

Vá na aba Segmentos > Seção Cotar > Ferramenta Pontos.

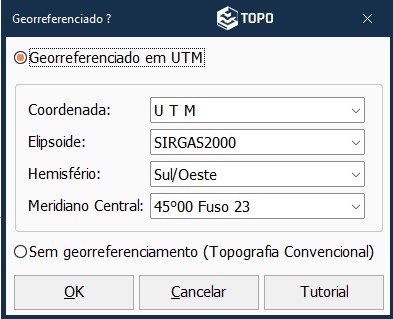

Ao clicar na ferramenta, irá abrir a tela para configurar suas georreferencias, caso tenha dúvidas clique no botão Ajuda ou acesse o link aqui.

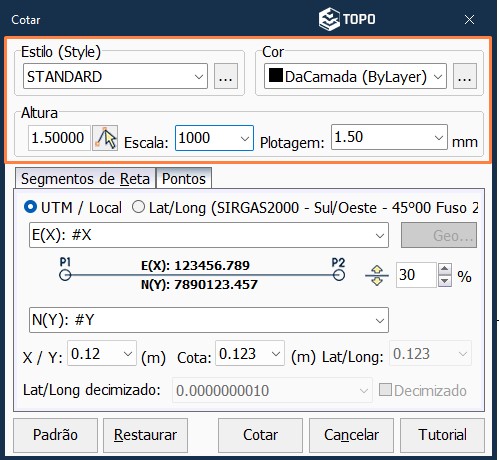

Após clicar em OK, a tela para configurar suas preferências no momento de cotar será exibida, você pode personalizar a fonte, cor, tamanho que aparecerá na planta.

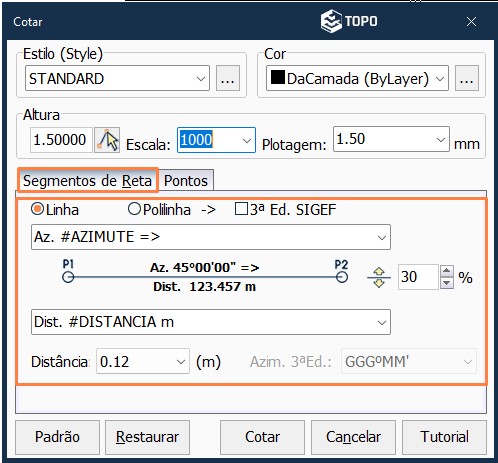

Na aba Segmentos de reta, podemos configurar preferências de linha ou polilinha, azimute e distância de acordo ou não com a 3ª Ed. SIGEF.

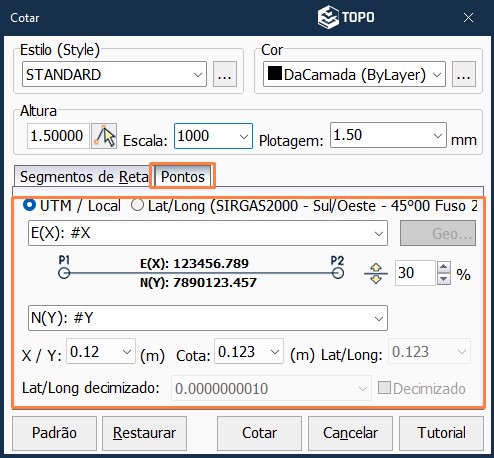

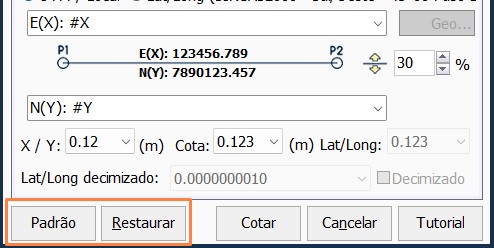

Na aba Pontos podemos configurar qual tipo de coordenada (UTM ou LAT/LONG) vamos cotar o ponto e as casas decimais, podendo salvar como padrão ou restaurar um padrão.
Após clicar OK, na barra de comando pede para especificar o ponto, informe no clique o local de início.
Em seguida, solicita o ângulo de rotação, podendo digitar ou informar no clique.

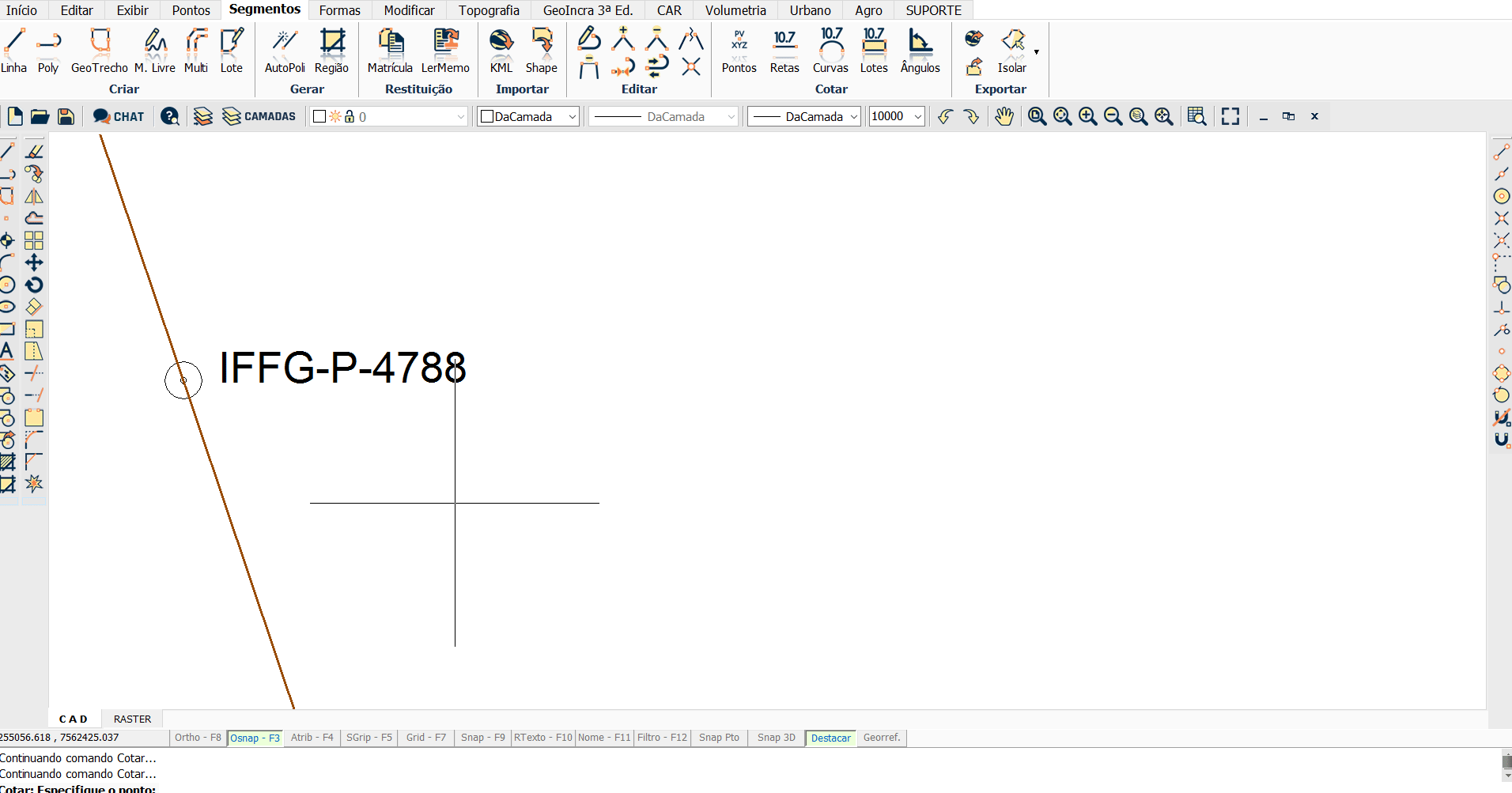

Pronto! O ponto será cotado.
BOM TRABALHO!
