A nomeação de vértices para georreferenciamento ficou ainda mais fácil no Métrica TOPO.
Neste tutorial, iremos exemplificar como nomear os pontos, deixando com a nomenclatura padrão SIGEF/INCRA para geração das peças técnicas.

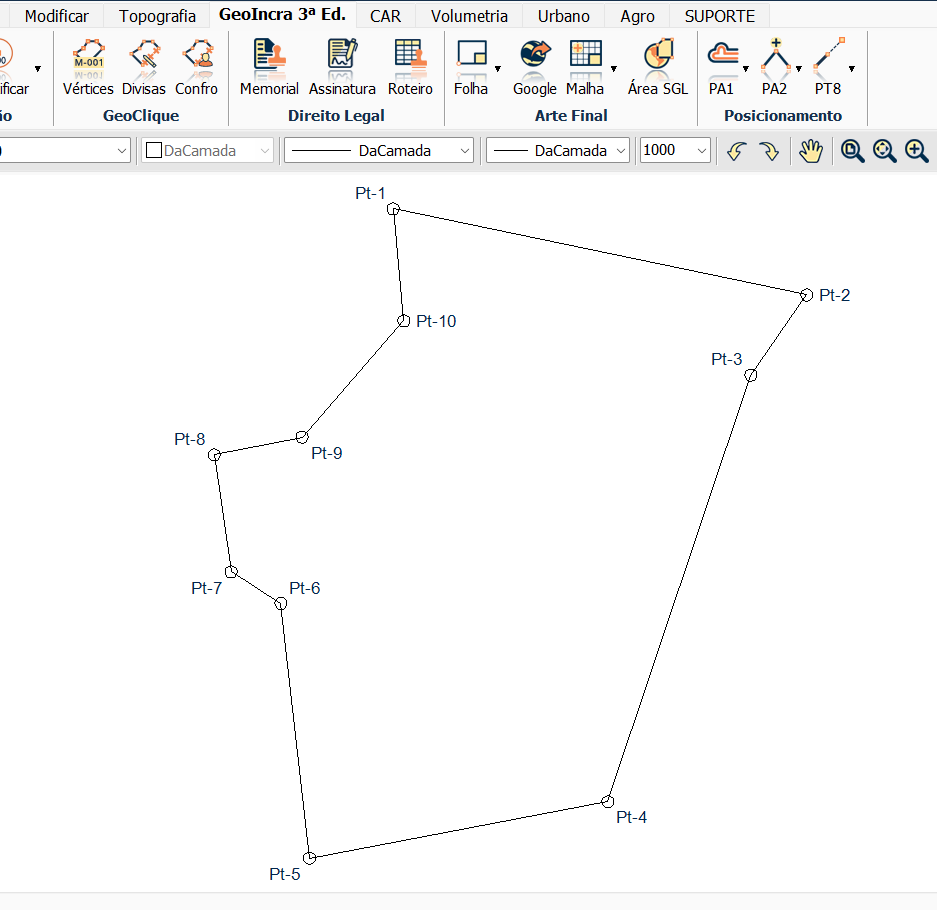

Veja na imagem, que os pontos estão conforme a importação, com a nomenclatura do levantamento de campo.

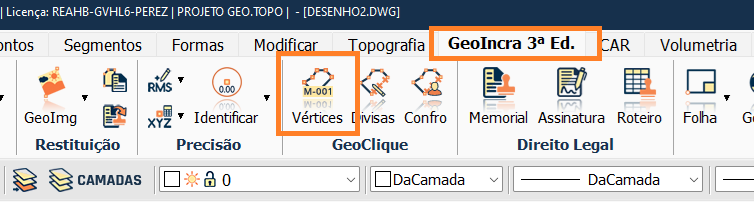

Agora, para iniciar a nomeação, vá na aba GeoIncra 3ª Ed, e clique na ferramenta GeoClique: Vértices

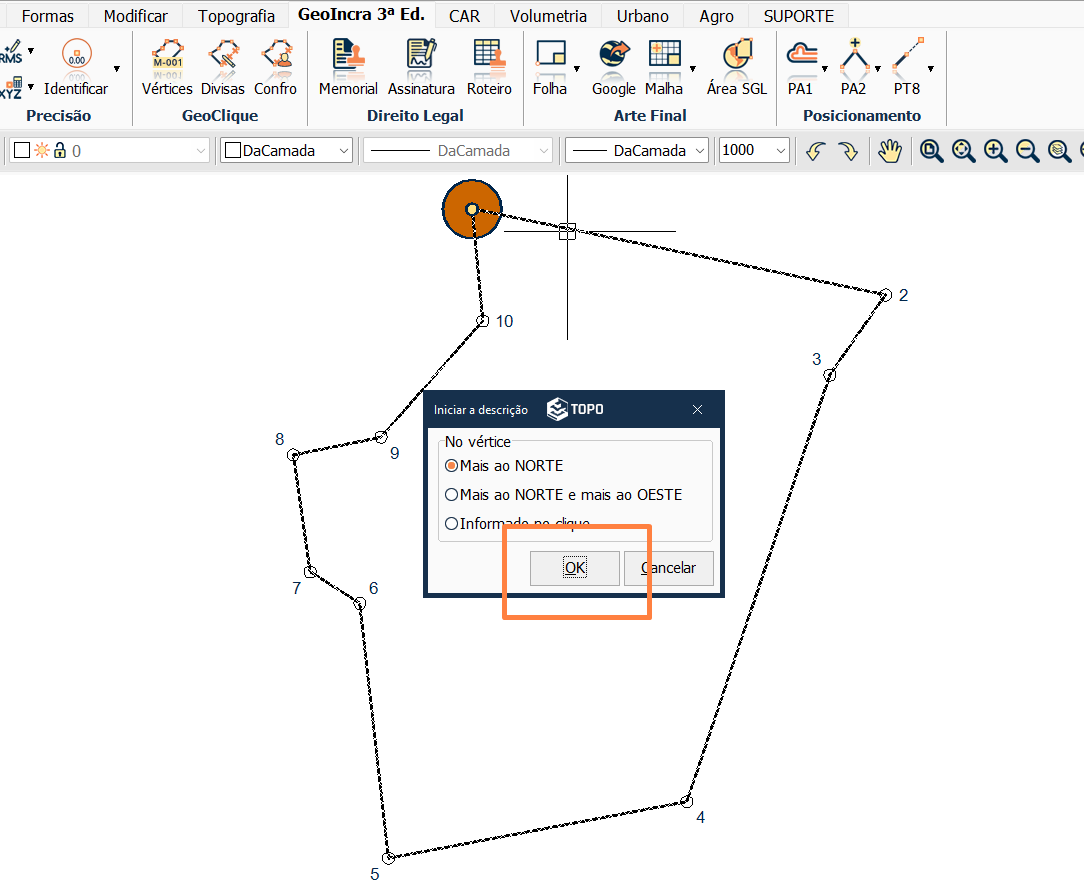

Em seguida, clique sobre a poligonal e depois informe o ponto de inicio da nomeação.

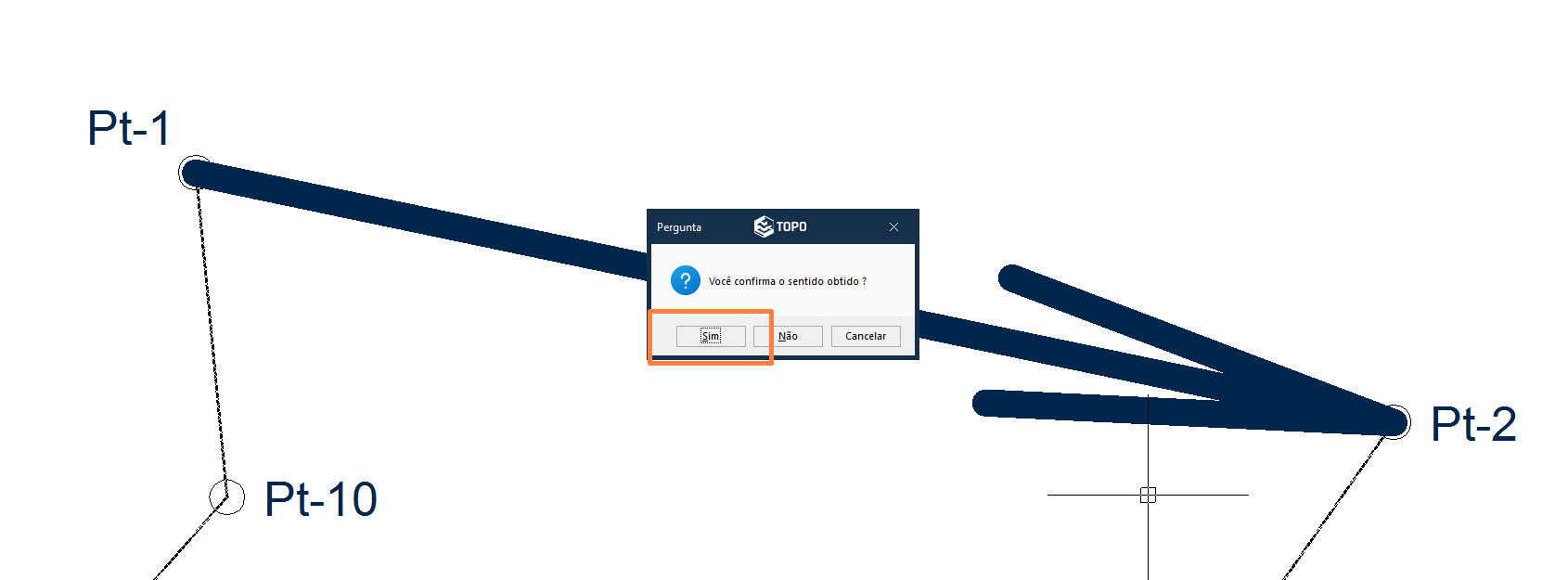

Confirme o sentido da nomeação.

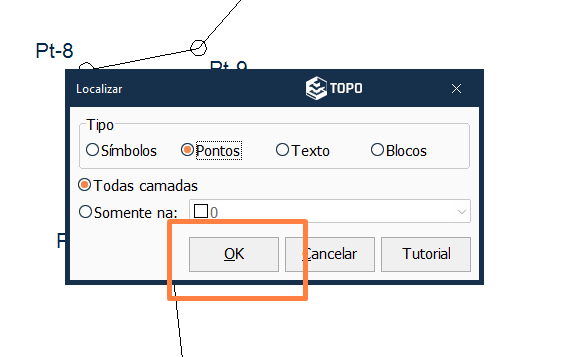

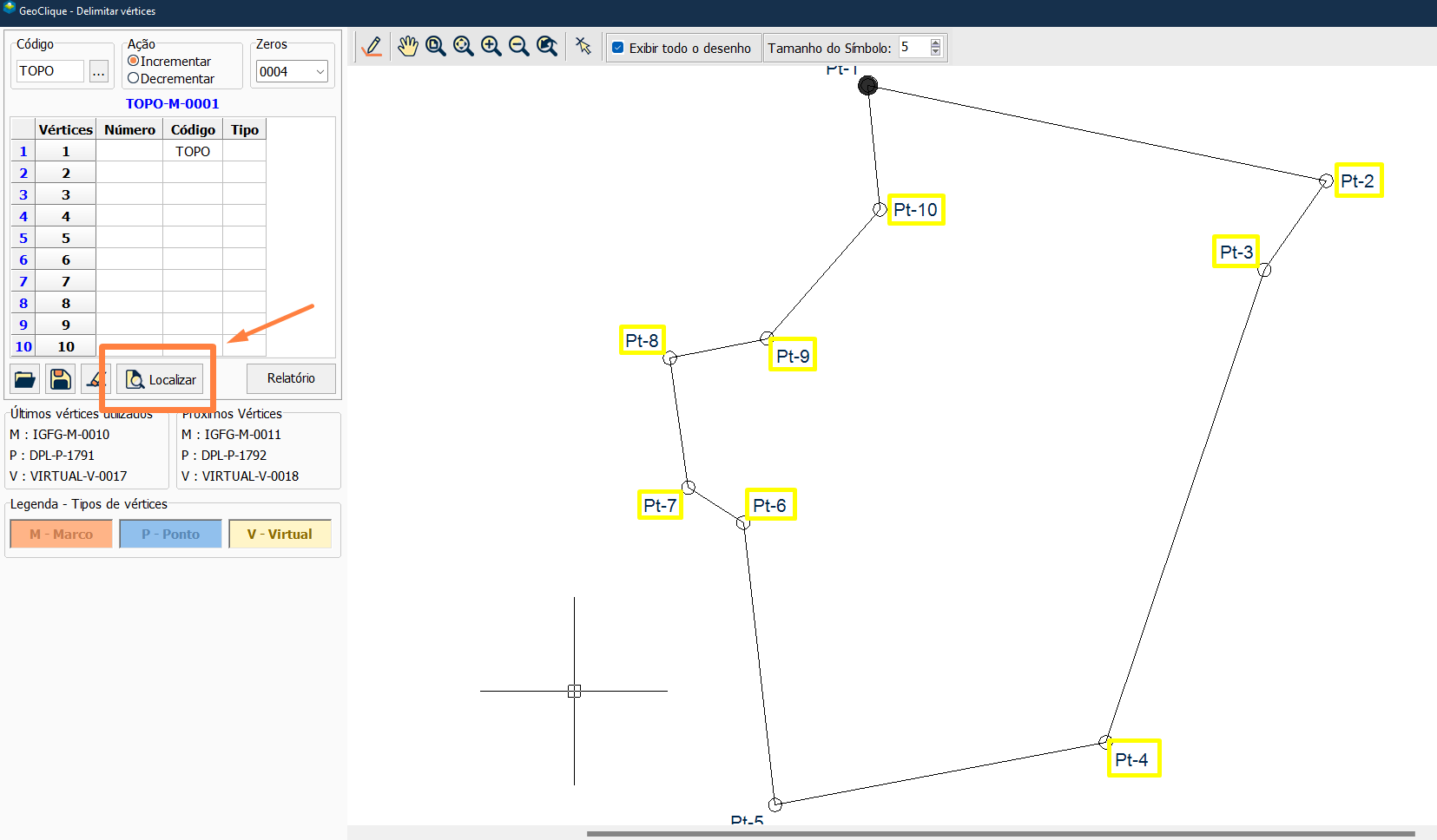

Caso queira localizar nomes de pontos já existentes no desenho, vá em Localizar.

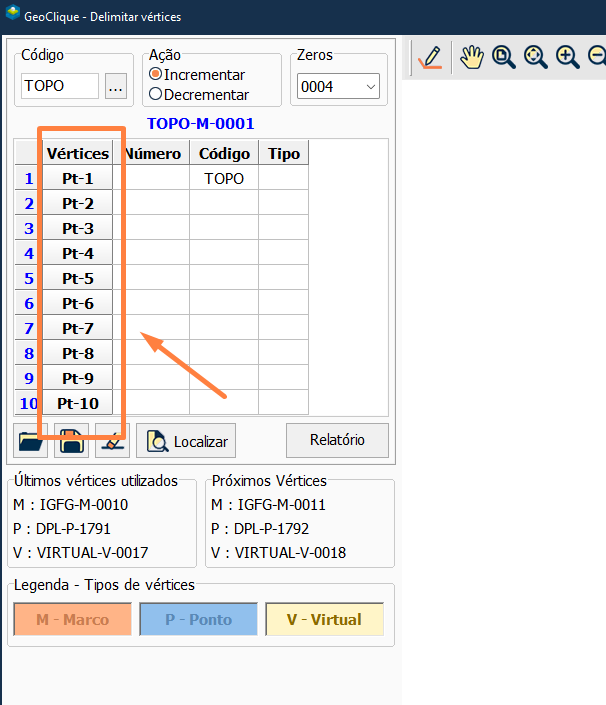

Veja que os nomes dos pontos que estavam no desenho, agora foram importados para coluna "Vértices". Essa localização, ajudará na renomeação, facilitando a mudança dos nomes dos pontos, ou até mesmo para localizar pontos que já foram nomeados em campo.

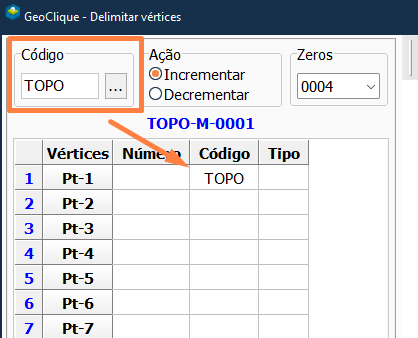

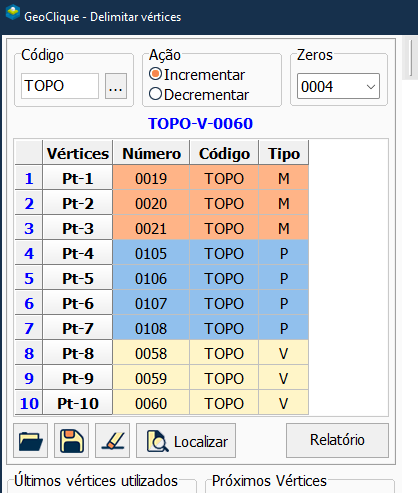

Após localizar os nomes, informe o código de credenciado do SIGEF, que será inserido na nomenclatura dos pontos.

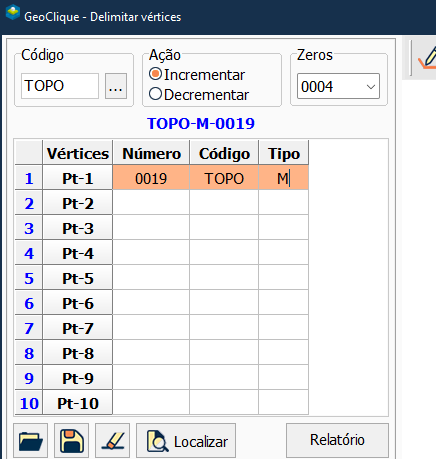

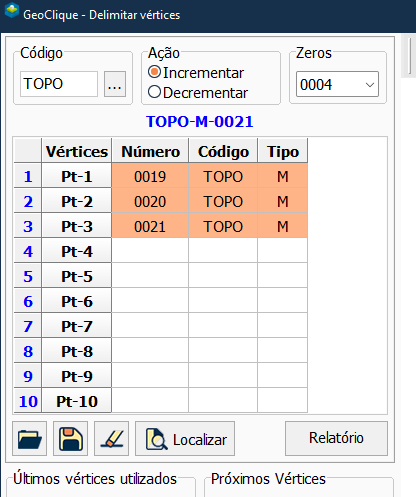

Digite o número inicial e também o tipo do ponto.
Caso queira continuar a sequencia do ponto anterior, basta pressionar a seta do teclado para baixo que o software preencherá a linha seguinte de forma automática.

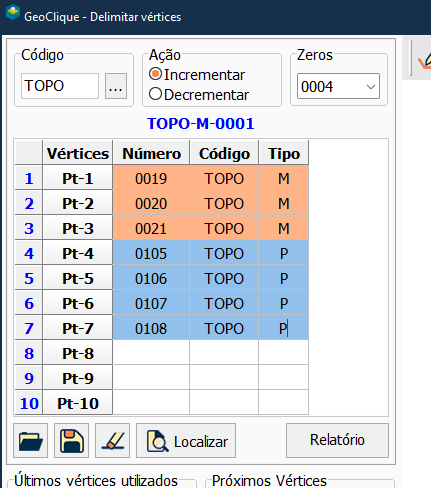

Caso precise mudar o número, código ou tipo, basta digitar na respectiva linha de mudança.
Após finalizar a nomeação, clique em Relatório, e salve a relação de vértices utilizados neste projeto. Isso ajudará na organização de vértices já utilizados.

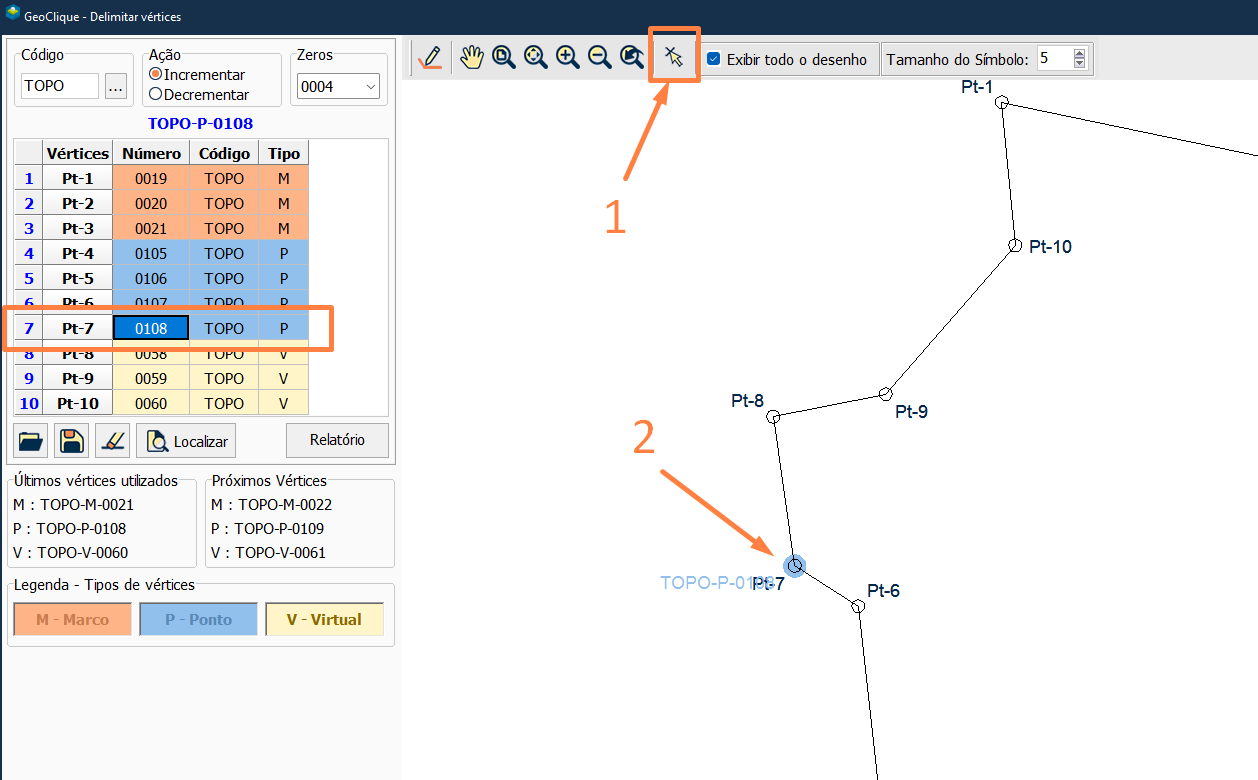

Também é possível utilizar a opção Selecionar um Ponto e clicar sobre o vértice da polilinha, para nomear apenas um vértice específico.

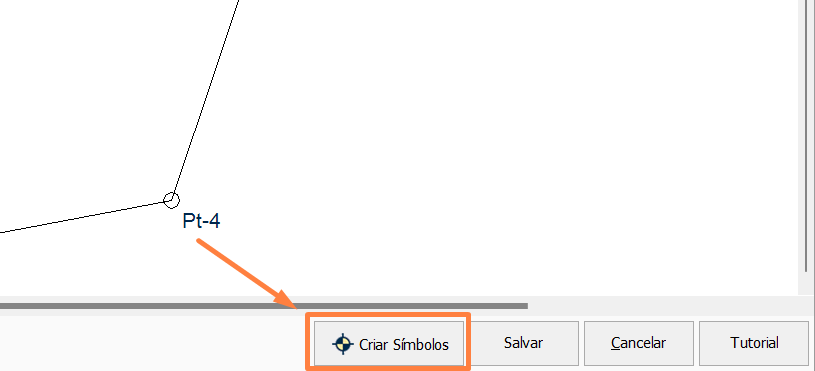

Por fim, para inserir as novas nomenclaturas dos pontos na planta, vá em Criar Símbolos.

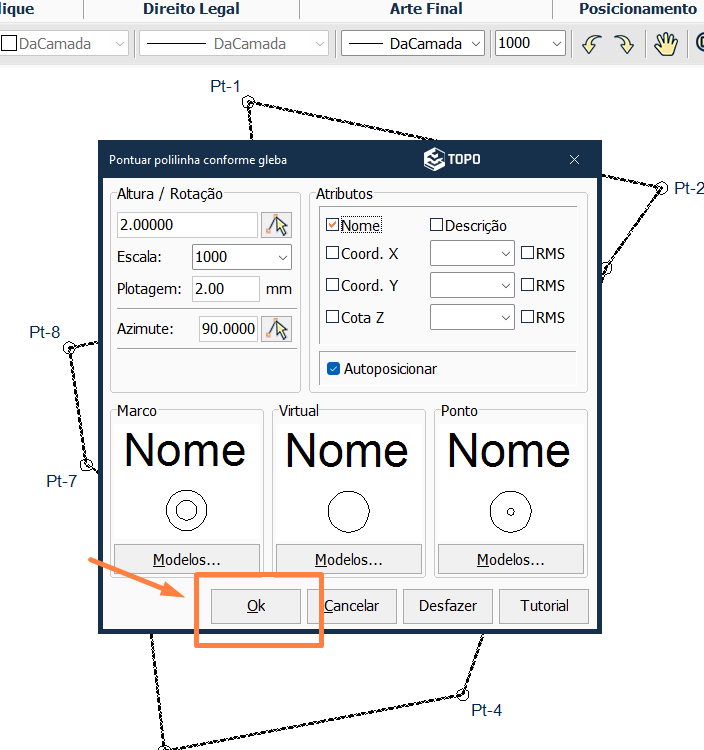

E depois em OK.

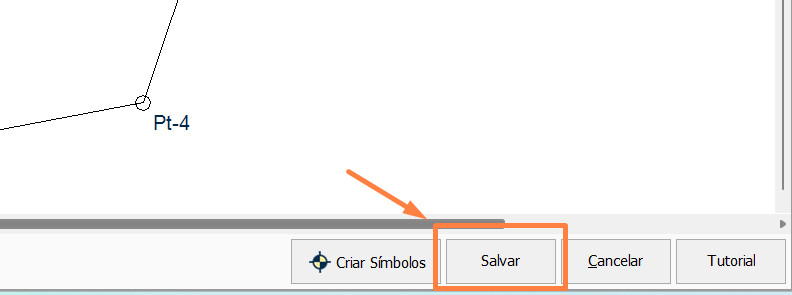

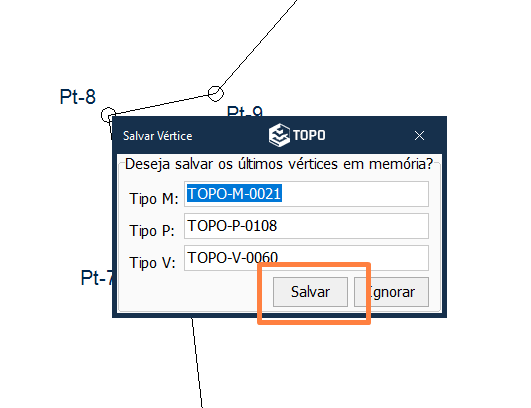

Finalize em Salvar duas vezes.
