No Métrica TOPO é possível gerar a Planilha do SIGEF na extensão ODS diretamente no Libre Office, neste tutorial iremos demonstrar como criar a planilha para a certificação quando o imóvel é dividido por uma ou mais estradas.
Vamos começar este tutorial tendo as nossas áreas já desenhadas e com os símbolos criados.
Geração da Parte 1:
Vamos começar configurando as informações da Parte 1, entre na aba GeoINCRA 3º Ed, clique na opção Memorial.
Preencha os dados do memorial do imóvel da Parte 1 de forma completa. Numeração dos vértices M, P e V, Tipo de divisa e confrontantes.
Clique na opção Dados Cart.

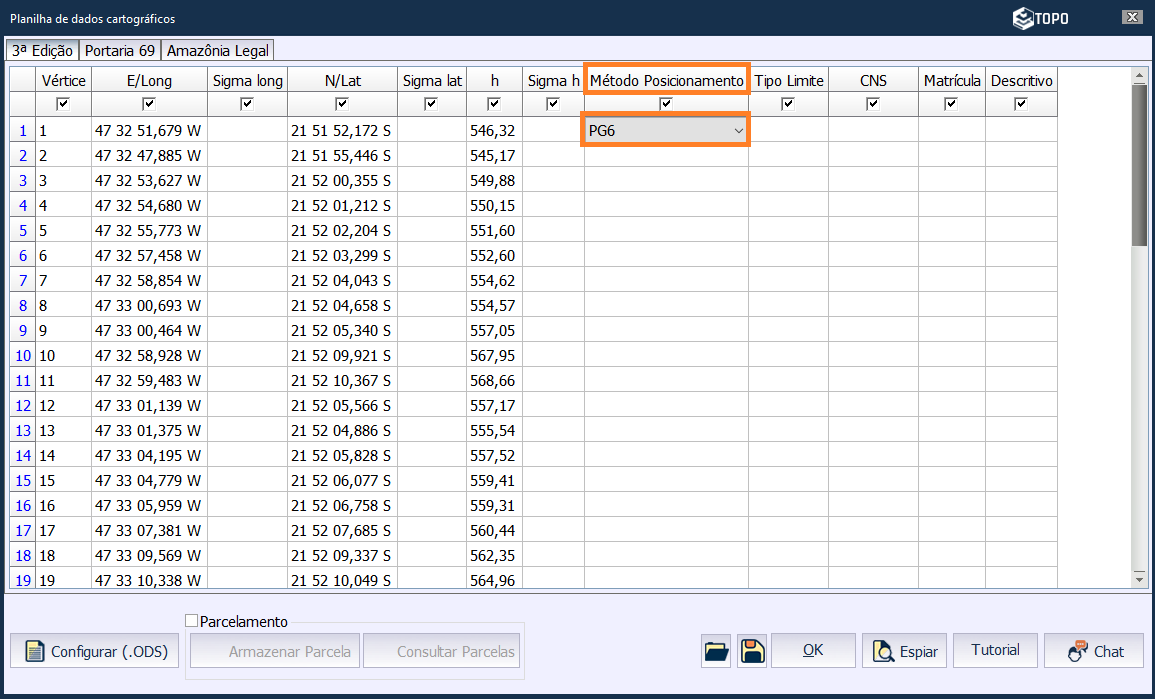

Na Planilha de dados cartográficos, verifique os dados do perímetro a ser certificado e preencha as informações do Método de Posicionamento, conforme os dados do levantamento.

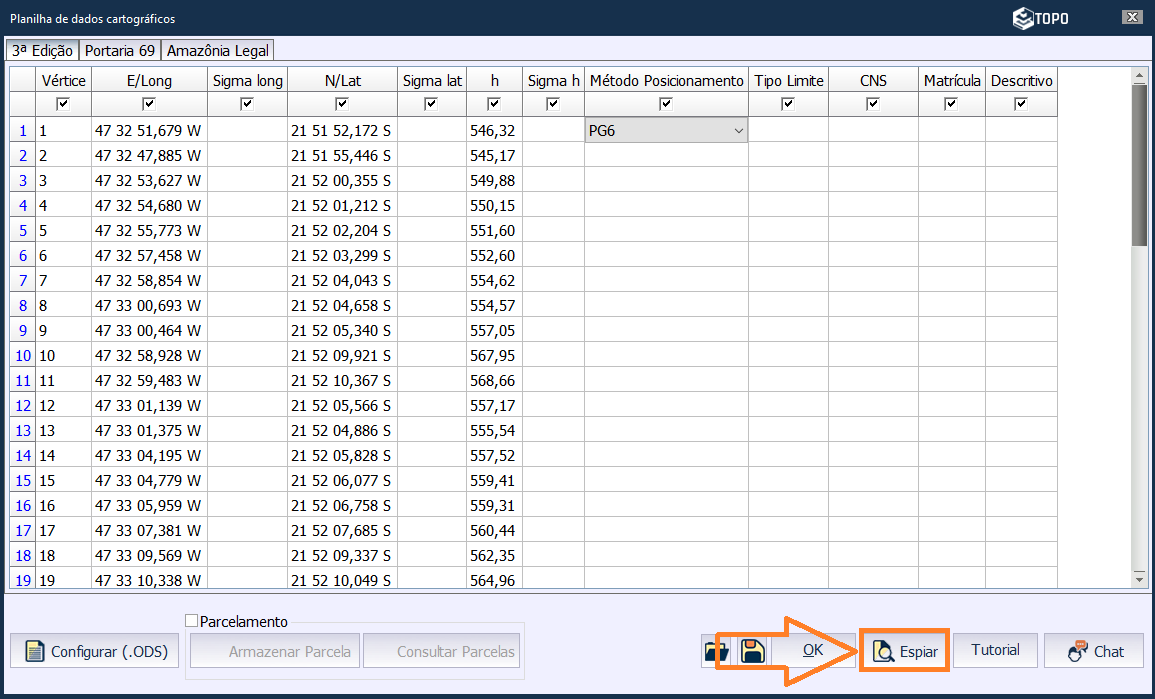

Você pode clicar em ESPIAR para visualizar seu desenho no ambiente CAD a fim de conferir se faltou ou preencheu errado alguma informação na Planilha de Dados Cartográficos.

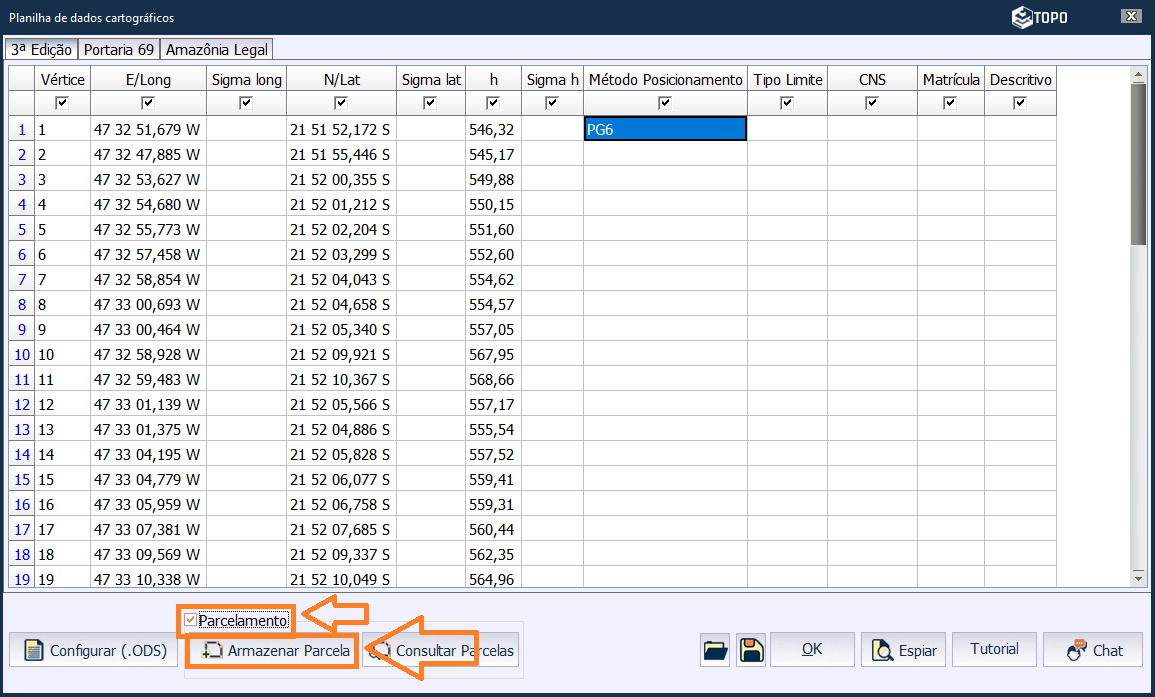

Habilite a opção Parcelamento e clique em Armazenar Parcela.
Insira a Denominação da Parcela e clique no OK.

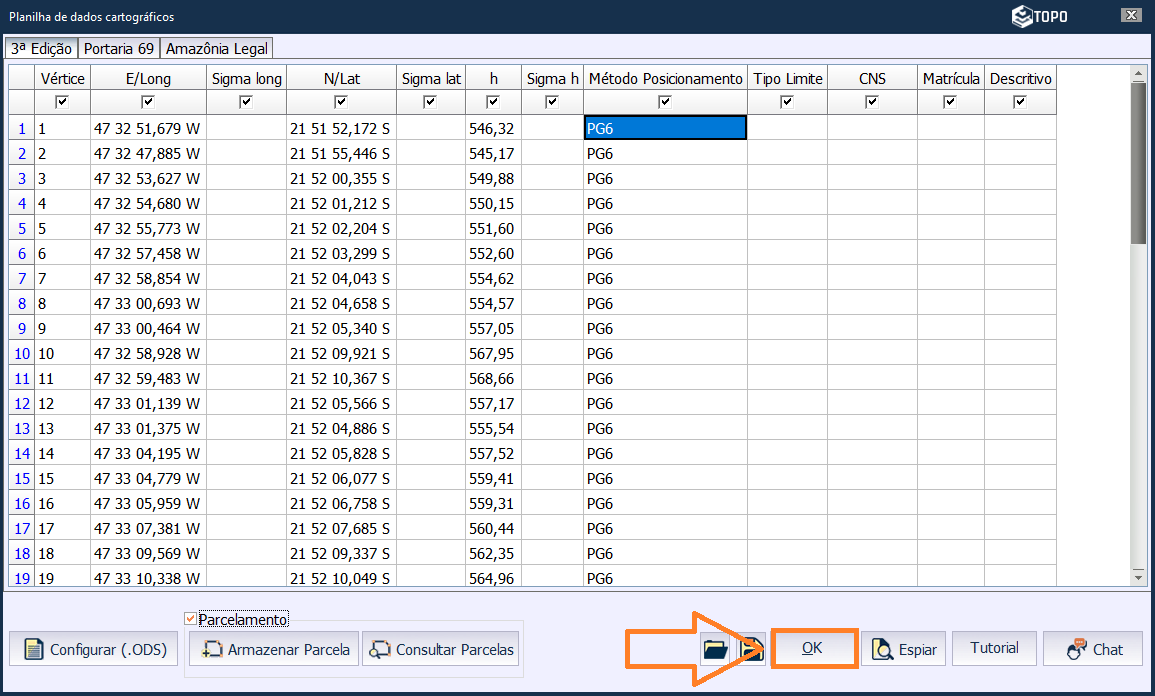

E clique no OK.
Após Armazenar a Parte 1, clique no OK para sair da ferramenta.
E clique em Sair no Memorial.
Geração da Parte 2:
Vamos configurar as informações da Parte 2, entre na aba GeoINCRA 3º Ed, clique na opção Memorial e depois clique na polilinha da outra parcela do imóvel.
Preencha os dados do memorial do imóvel da Parte 2 de forma completa. Numeração dos vértices M, P e V, Tipo de divisa e confrontantes.
Clique na opção Dados Cart.
Na Planilha de dados cartográficos, verifique os dados do perímetro e preencha as informações do Método de Posicionamento.
Clique em Armazenar Parcela, para salvar as informações da Parte 2.

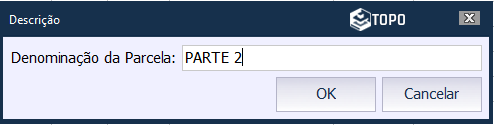

Insira a Denominação da Parcela e clique no OK.
E clique no OK.
Após Armazenar as informações da Parte 1 e da Parte 2, clique em Configurar (.ODS).

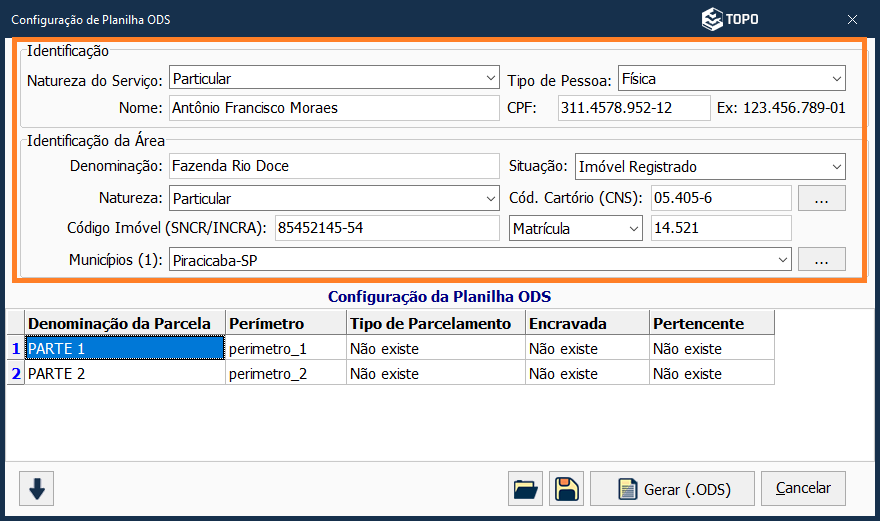

Na próxima tela, configure as informações da identificação do proprietário e da propriedade.

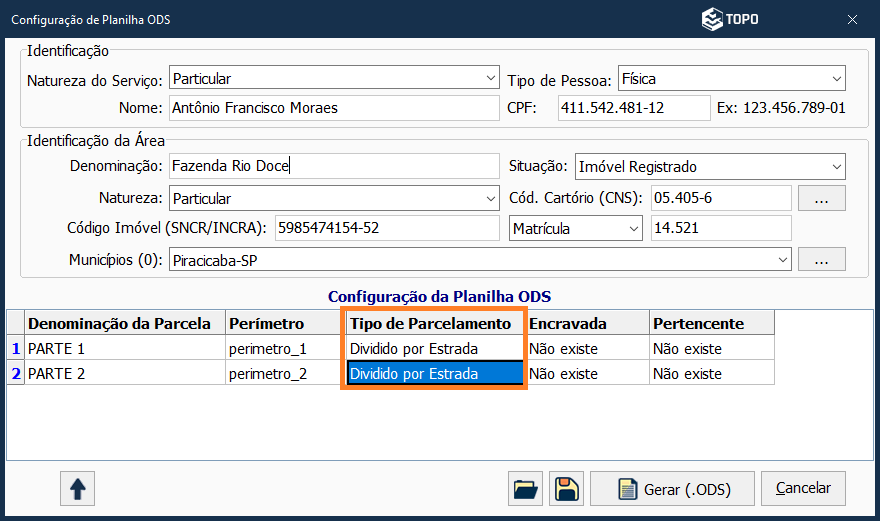

Configure a Planilha de certificação, conforme as Partes 1 e 2, no caso da Divisão por Estrada.
Dica!
Caso for necessário, organize as abas das planilhas conforme necessário, basta clicar na seta e ajustar a ordem de posição.

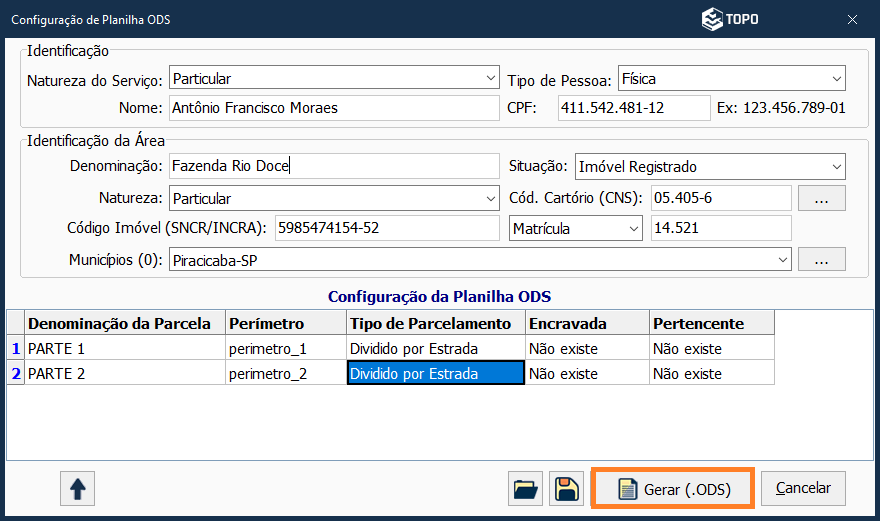

Após verificar as informações preenchidas, clique em Gerar (.ODS).

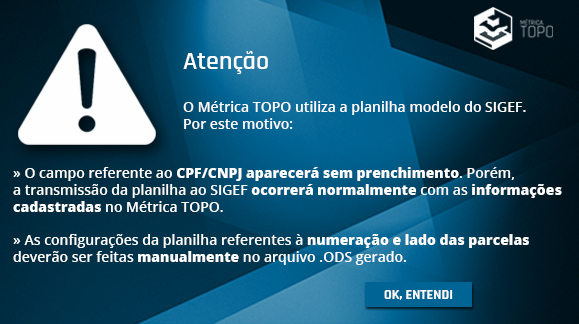

Clique em OK, entendi.
Salve a Planilha SIGEF (.ODS), no local desejado. E no menu Iniciar irá aparecer a Planilha do SIGEF, no Libre Office.
Veja que os nomes das abas já estão configurados conforme SIGEF.
Antes do envio ao SIGEF, configure a aba da Parte 2 para a Parcela número: 002.
Salve a planilha e envie ao SIGEF para certificar o imóvel!
BOM TRABALHO!
