Planilha ODS com área encravada

No Métrica TOPO é possível gerar a Planilha do SIGEF na extensão ODS diretamente no Libre Office, neste tutorial iremos demonstrar como criar a planilha para a certificação com área encravada.

Vamos começar este tutorial tendo as nossas áreas já desenhadas e com os símbolos criados.

Geração da Parte Externa:

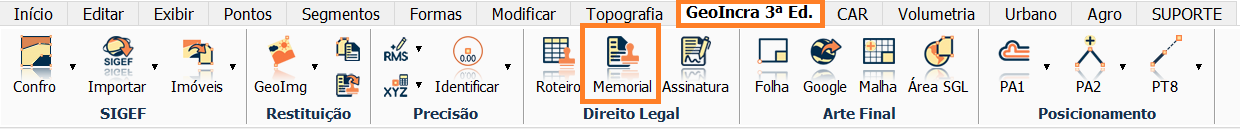

Vamos começar configurando as informações da Área Externa (imóvel a ser certificado), entre na aba GeoINCRA 3º Ed, clique na opção Memorial.

Preencha os dados do memorial do imóvel externo de forma completa. Numeração dos vértices M, P e V, Tipo de divisa e confrontantes.

Clique na opção Dados Cart.

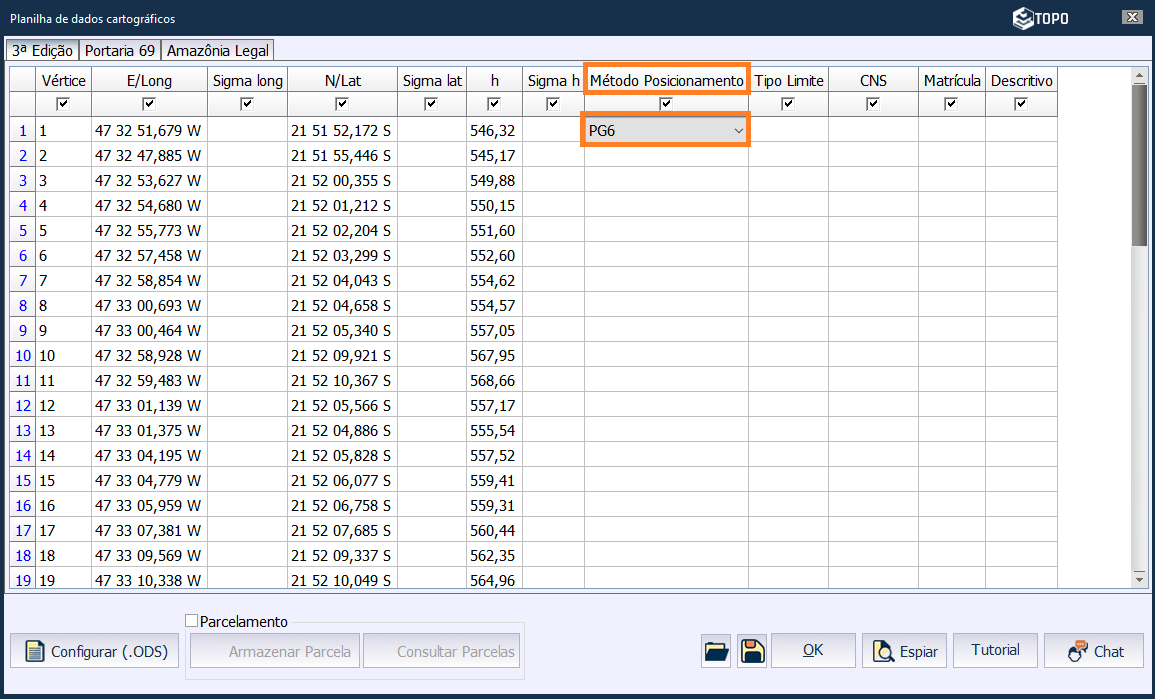

Na Planilha de dados cartográficos, verifique os dados do perímetro a ser certificado e preencha as informações do Método de Posicionamento, conforme os dados do levantamento.

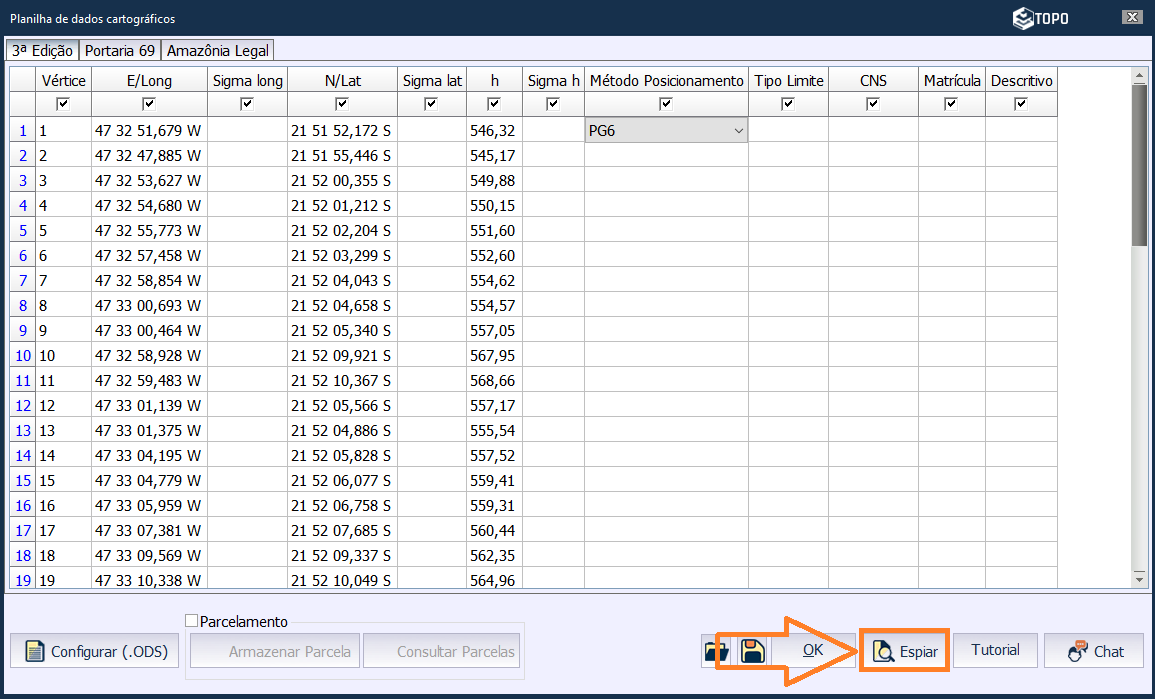

Você pode clicar em ESPIAR para visualizar seu desenho no ambiente CAD a fim de conferir se faltou ou preencheu errado alguma informação na Planilha de Dados Cartográficos.

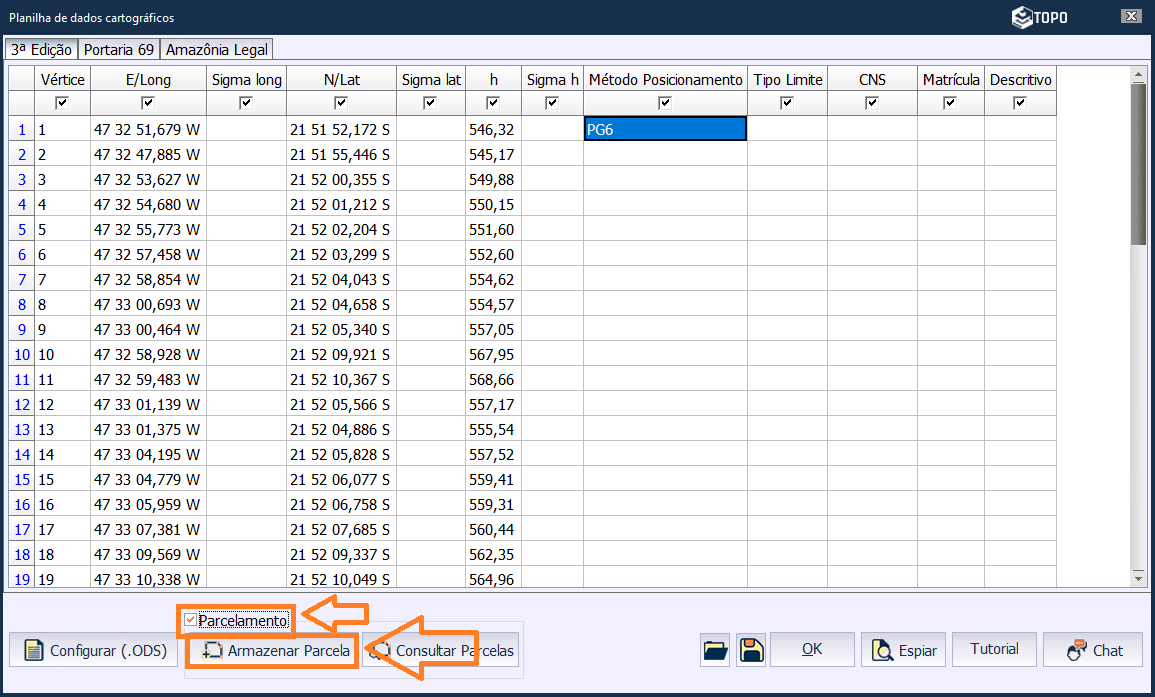

Habilite a opção Parcelamento e clique em Armazenar Parcela.

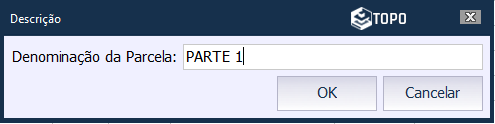

Insira a Denominação da Parcela e clique no OK.

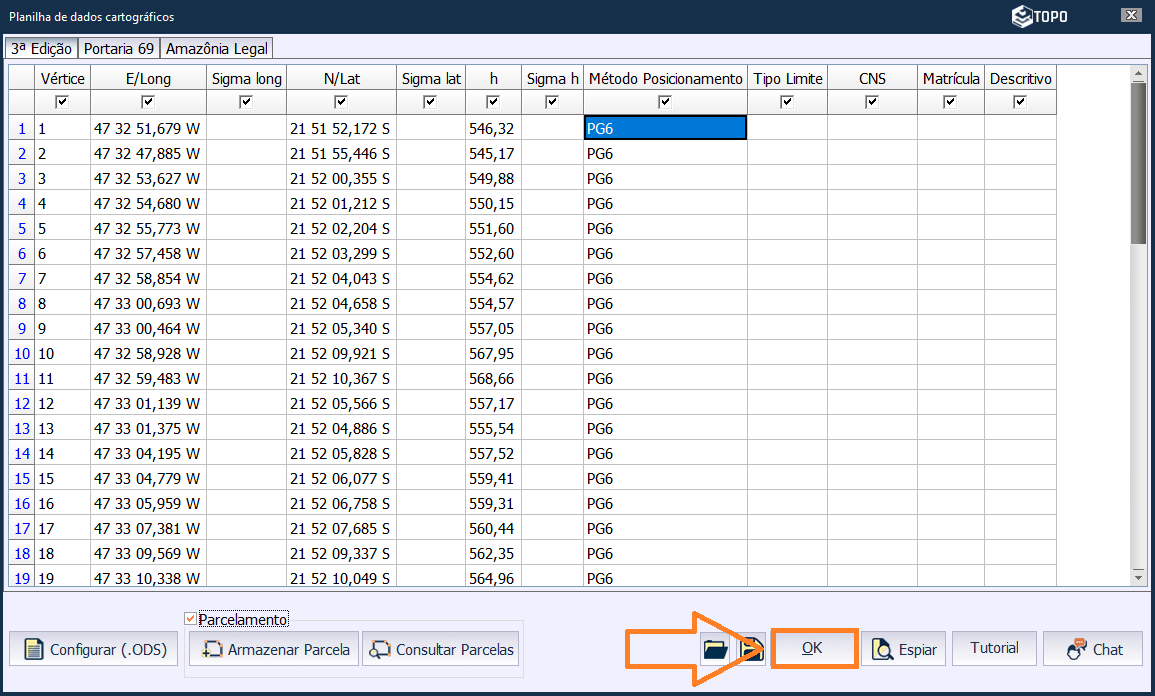

E clique no OK.

Após Armazenar a Parcela externa, clique no OK para sair da ferramenta.


E clique em Sair no Memorial.

Geração da Parte Interna (encravada):

Vamos configurar as informações da Área Interna, entre na aba GeoINCRA 3º Ed, clique na opção Memorial.

Preencha os dados do memorial do imóvel interno de forma completa. Numeração dos vértices M, P e V, Tipo de divisa e confrontantes.

Clique na opção Dados Cart.

Na Planilha de dados cartográficos, verifique os dados do perímetro interno e preencha as informações do Método de Posicionamento.


Clique em Armazenar Parcela, para salvar as informações da parte interna.

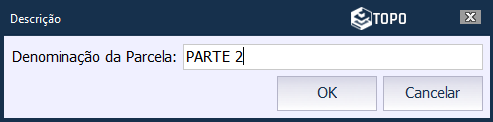

Insira a Denominação da Parcela e clique no OK.


E clique no OK.

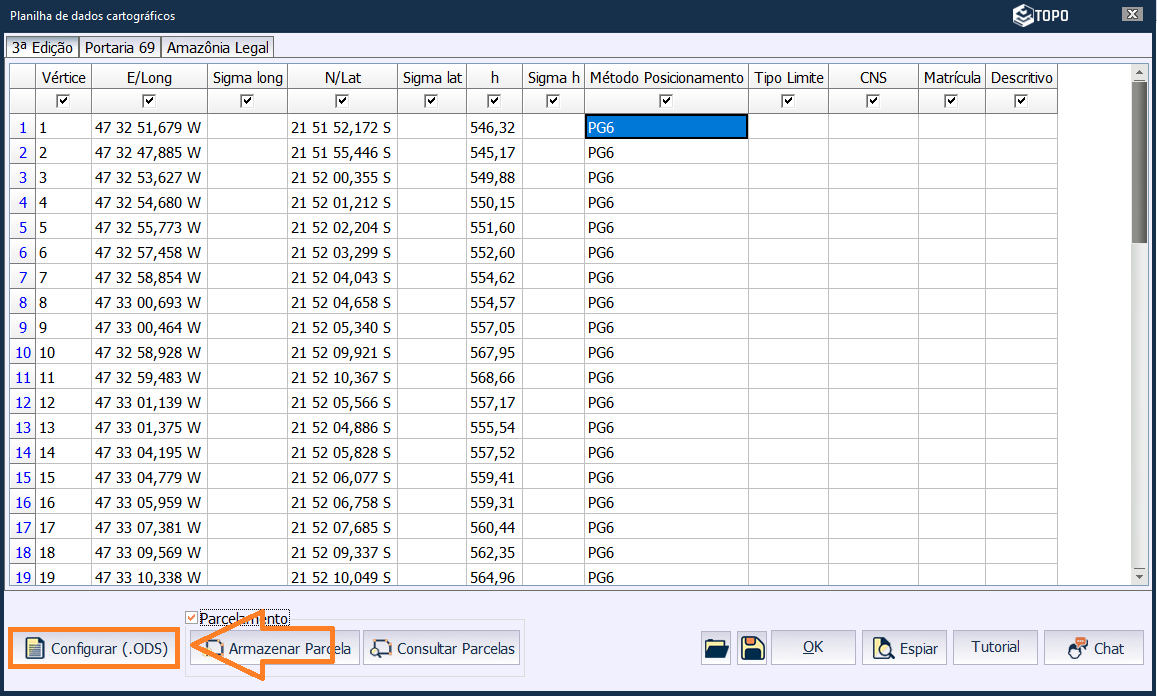

Após Armazenar as informações da Parte Externa e da Parte Interna, clique em Configurar (.ODS).

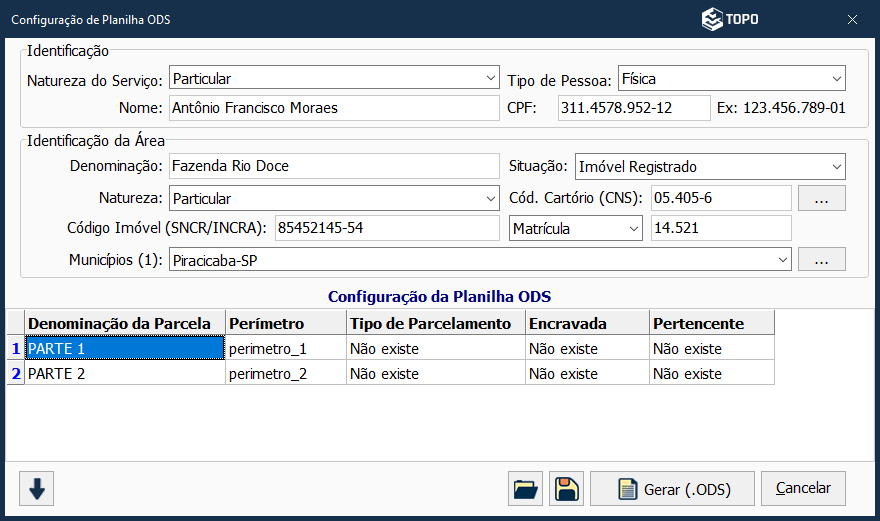

Na próxima tela, configure as informações da identificação do proprietário e da propriedade.

Preencha a informação do Município, clicando nos “...”.

Digite o nome do município em Procurar e clique no OK.

Configure a Planilha de certificação, conforme o imóvel externo e interno, no caso de área encravada.

Após verificar as informações preenchidas, clique em Gerar (.ODS).

Clique em OK, entendi.

Salve a Planilha SIGEF (.ODS), no local desejado. E no menu Iniciar irá aparecer a Planilha do SIGEF, no Libre Office.

Veja que os nomes das abas já estão configurados conforme SIGEF.

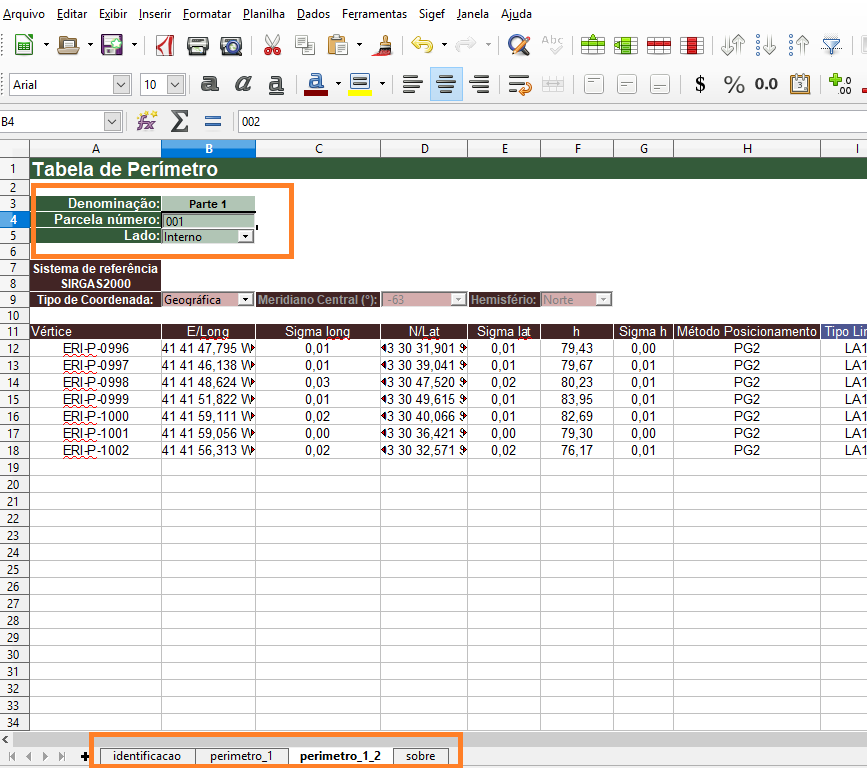

Antes do envio ao SIGEF, configure a aba da área interna (encrava) para o Lado: Interno.

Salve a planilha e envie ao SIGEF para certificar o imóvel!



BOM TRABALHO!
