Arte Final: Talude

Muitos projetos de engenharia necessitam da criação de taludes e é necessária esta representação em planta. Para isso, o Métrica TOPO tem uma ferramenta especialmente para criação e edição de taludes.


Na aba Topografia > Arte Final > Talude

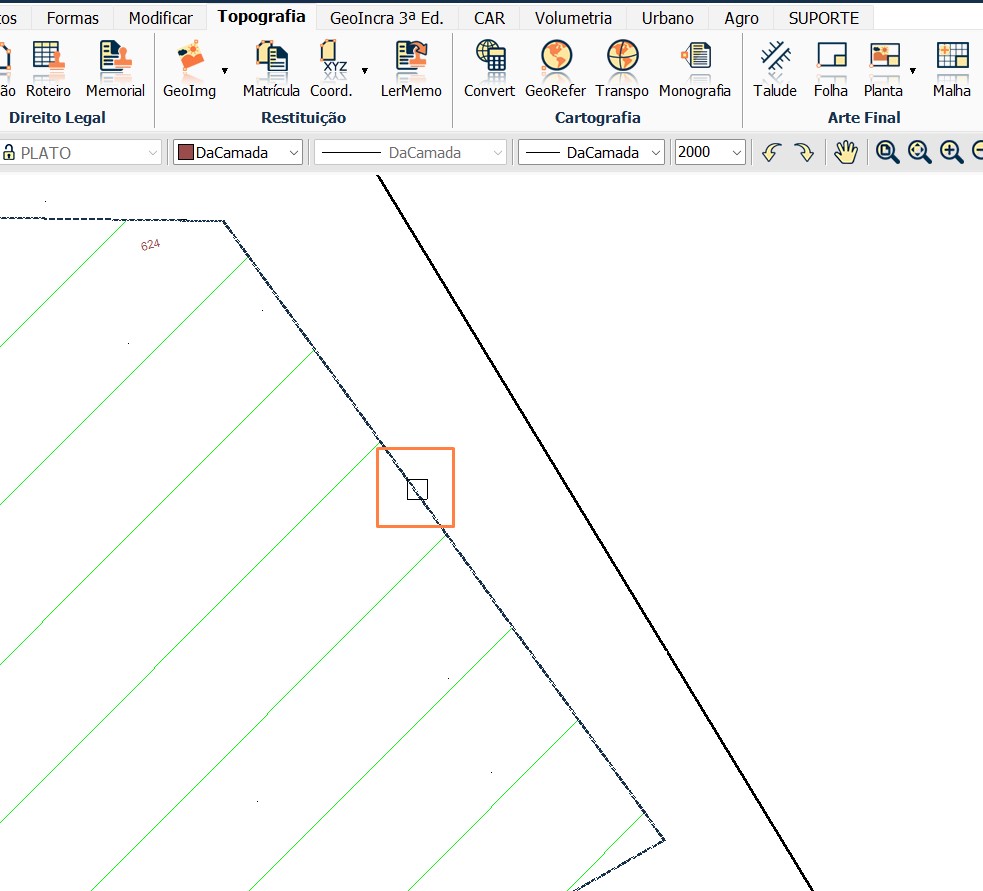

Na linha de comando irá aparecer “Selecione o objeto do talude”. Selecione a polilinha de seu perímetro.

Na linha de comando irá aparecer “Especifique o ponto de início do talude”. Para uma maior precisão, ligue o Osnap, tecle o atalho F3 em seu teclado.

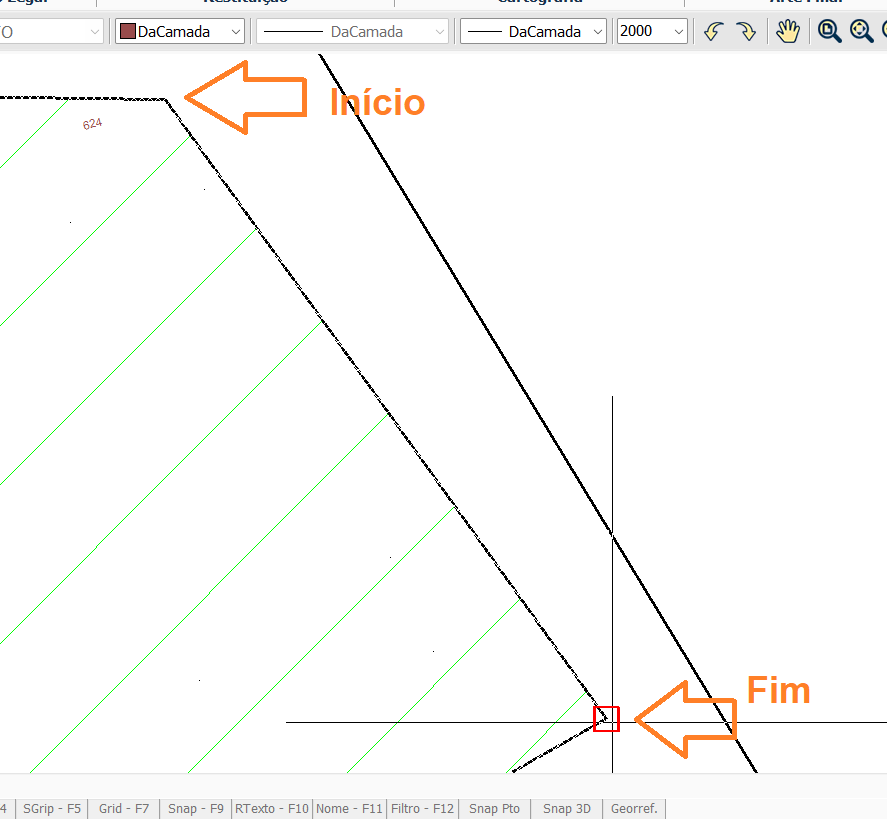

Após especificar o ponto de início, especifique o ponto final do talude.
Uma nova janela abrirá para edição deste talude.

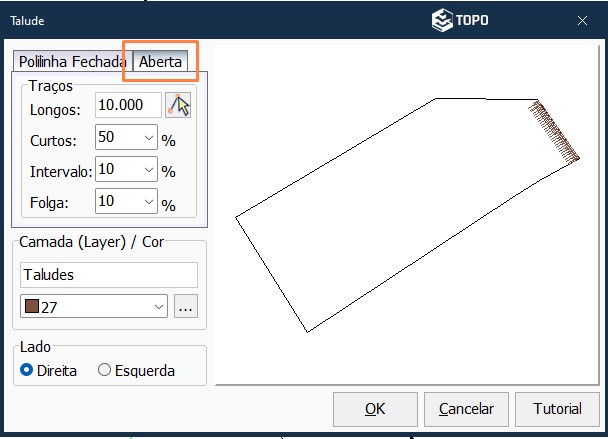

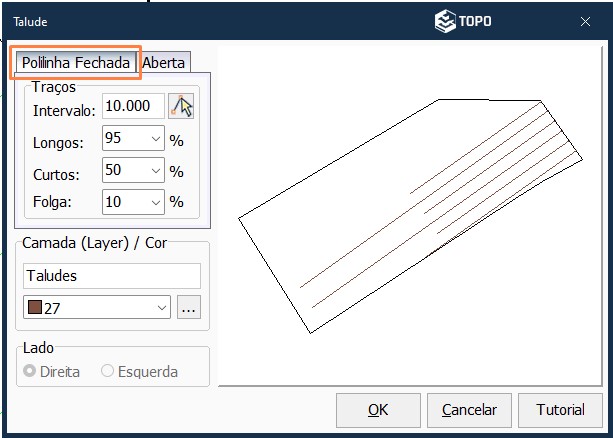

É possível inserir o talude em polilinhas abertas e fechadas, basta escolher a opção correspondente ao seu trabalho em uma das abas.

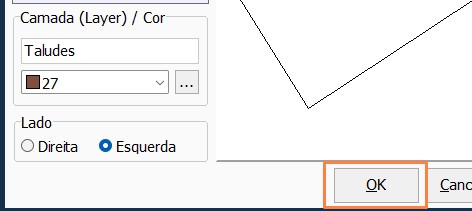

Nesta janela é possível configurar o intervalo dos traços, a porcentagem dos traços longos e curtos e a folga entre eles. Também temos a opção de mudar a cor do talude para melhor visualização no projeto.

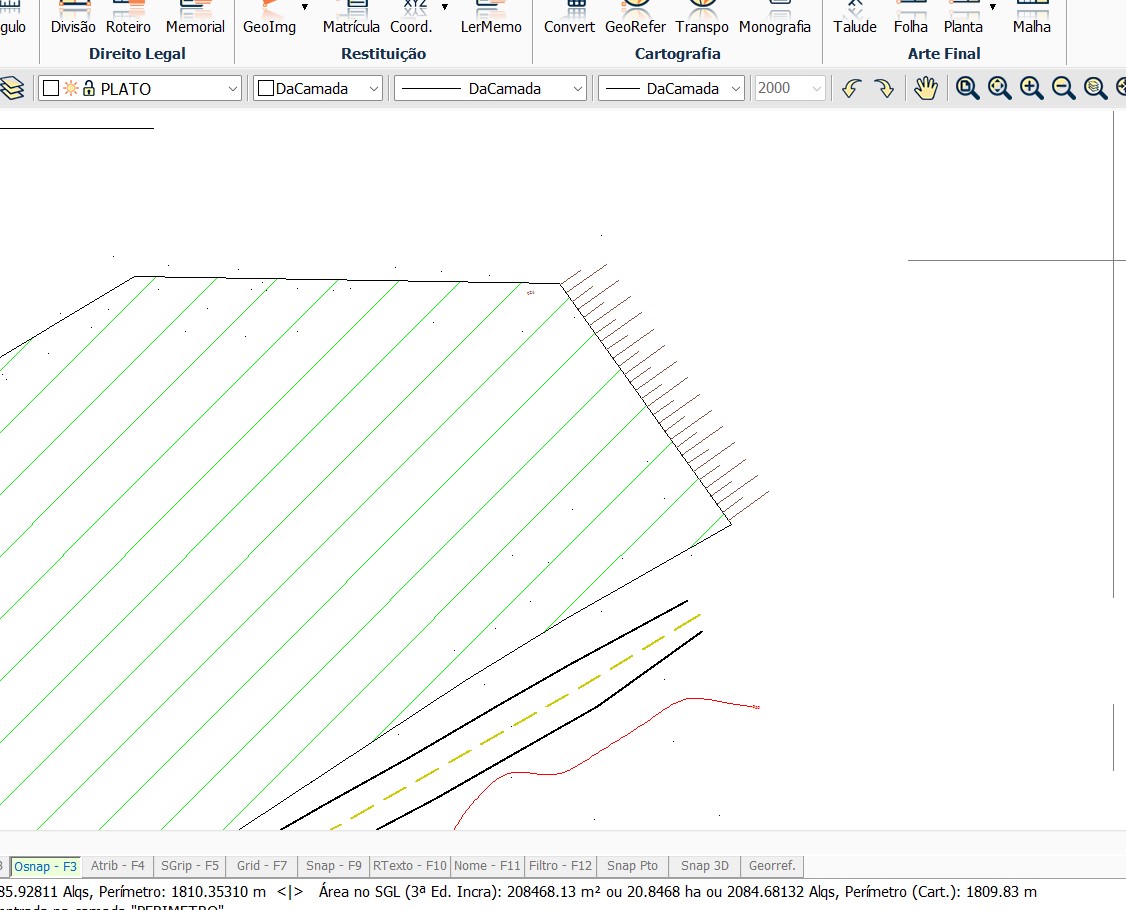

Ao adicionar um talude, uma nova camada será criada.

Bom trabalho!
