Criar: Símbolo

Aqui iremos ver como criar símbolos e fazer suas respectivas edições. O uso de símbolos por vezes é obrigatório dependendo do órgão em que trabalhamos. Existem padrões para representações de vértices diferentes, árvores, estacas, entre outros. Vamos lá?

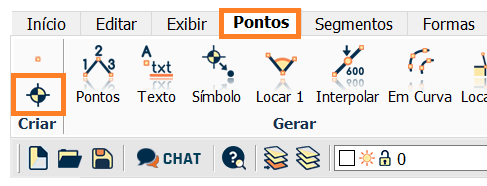

Vá até a aba Pontos e clique no botão Símbolo.

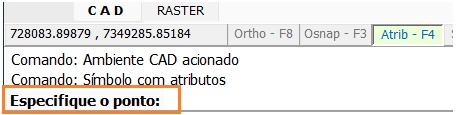

Na linha de comando o programa irá pedir para especificar o ponto na tela. Clique onde deseja inseri-lo, se necessário, utilize o Osnap para ter mais precisão.

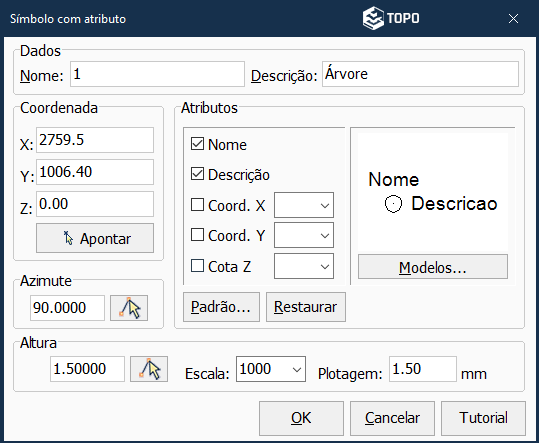

Agora, uma nova janela irá se abrir. É a janela de configuração dos símbolos.

Aqui podemos inserir o nome do símbolo, descrição, coordenadas (caso ainda não tenha clicado no local correto), habilitar as informações que deseja que apareça na tela (Nome, Descrição, Coordenadas X Y e Cota).

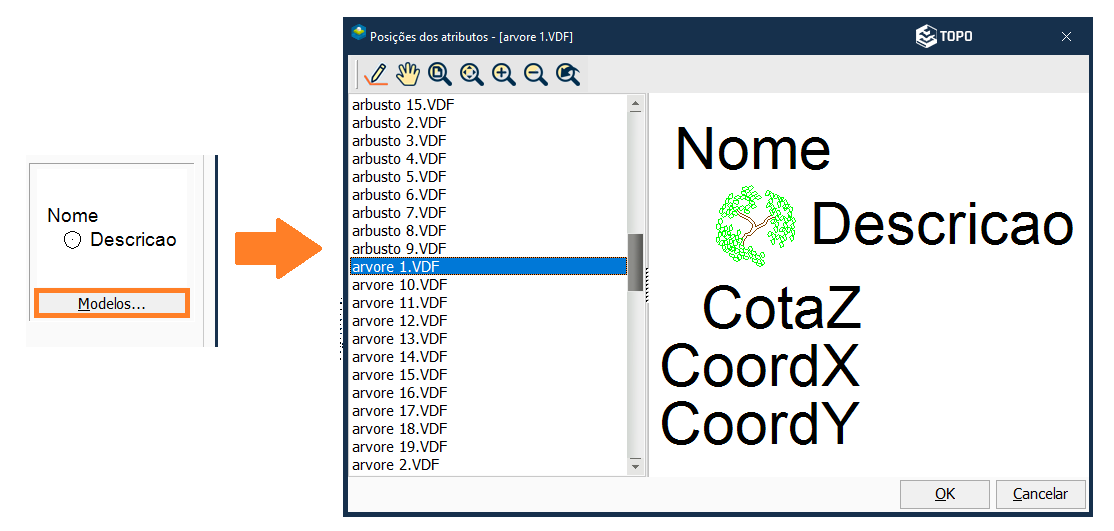

Em Modelos é possível de modificar o estilo do símbolo. Ou seja, há alguns modelos de símbolos pré-definidos pela ABNT que devemos utilizar para representações. Estes símbolos estão todos na nossa lista.

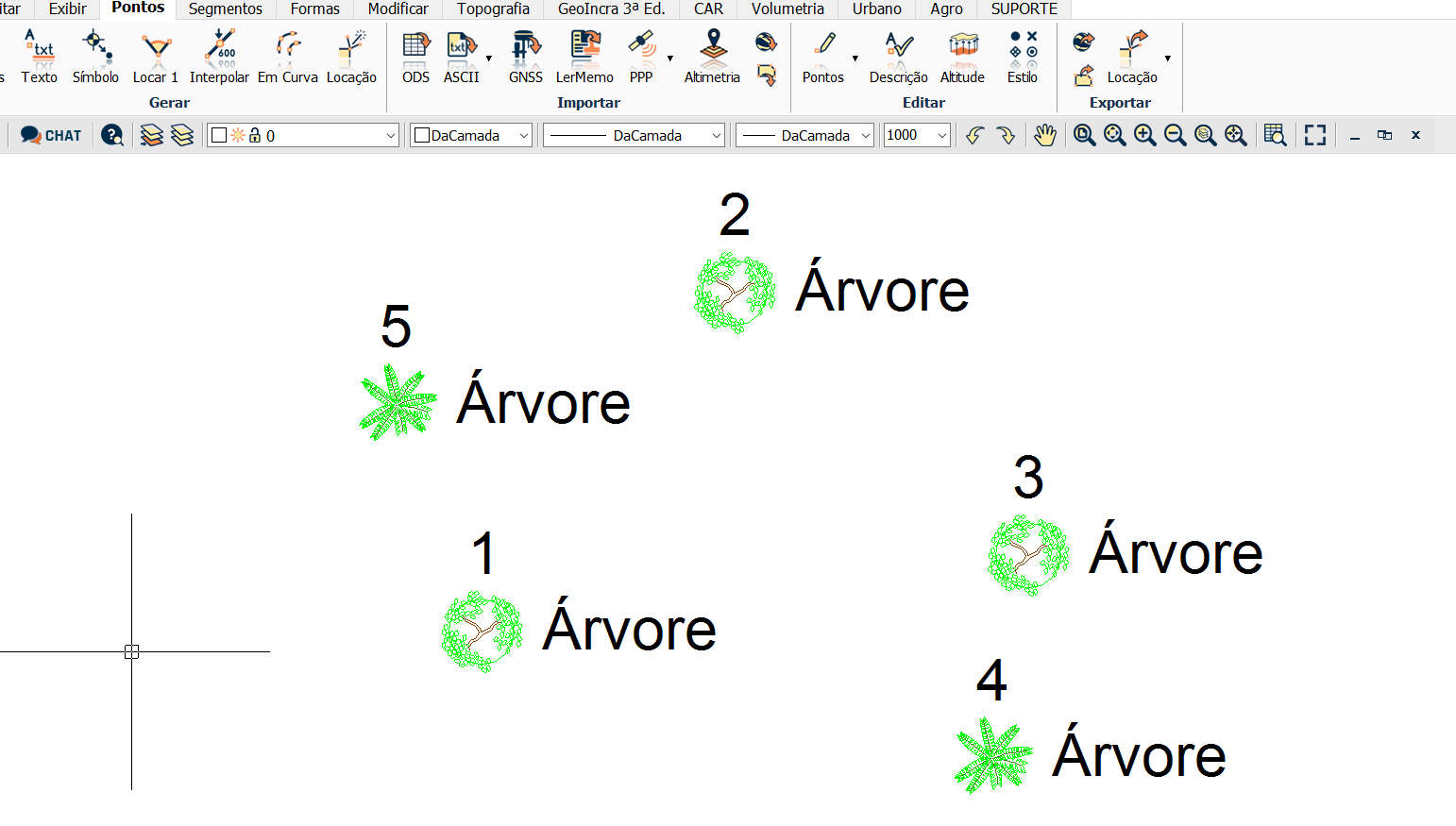

E o resultado final será:

BOM TRABALHO!
