Com a ferramenta cálculo de inundação do Métrica TOPO podemos gerar um mapa temático com a área inundada e a área seca, vamos aprender?

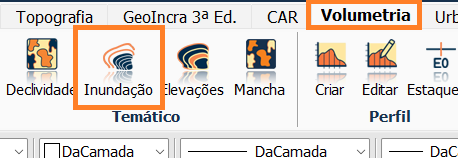

Primeiro, clique a aba Volumetria e selecione a ferramenta Inundação.
Irá abrir a tela da ferramenta.

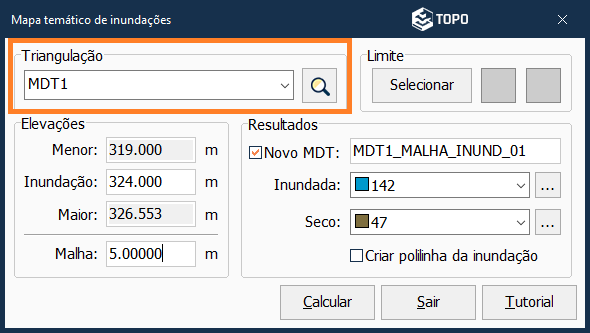

No campo Triangulação, escolha qual MDT que será referência para o cálculo de inundação.

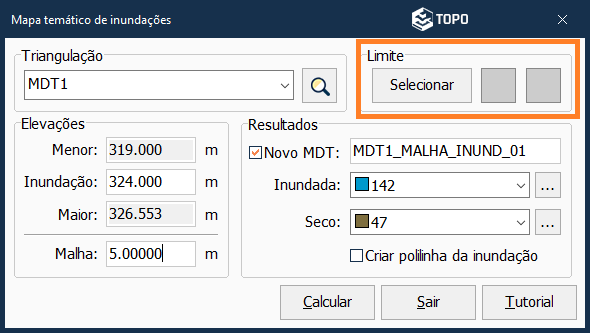

Caso seja apenas uma área determinada de interesse e tenha algum polígono como limite, então basta utilizar a opção LIMITE e selecionar as polilinhas de limitações.

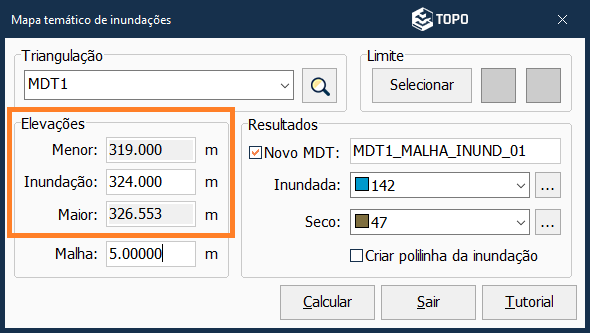

Agora no campo Elevações, teremos o valor da menor e maior cota da triangulação, vamos calcular em intervalos, então defina a cota para o cálculo de inundação.
Defina o intervalo em metros da malha quadrangular, que seria o espaçamento horizontal e vertical para interpolação de pontos.

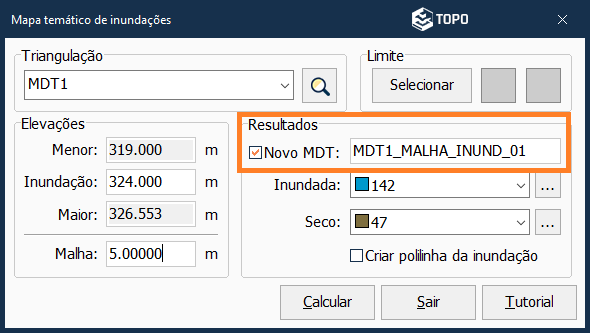

Em Resultados, escolha se deseja criar um novo MDT e defina o nome parar nova camadas que são os resultados do cálculo quadrangular as camadas.

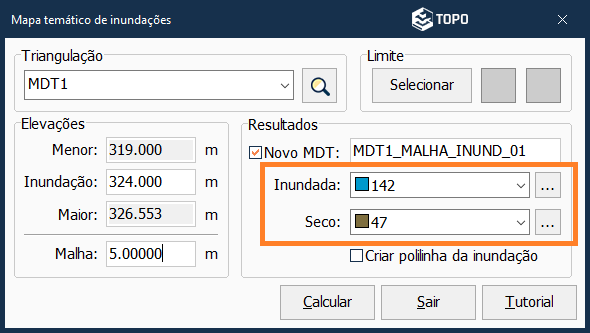

Poderemos configurar as cores da região inundada e do terreno seco.

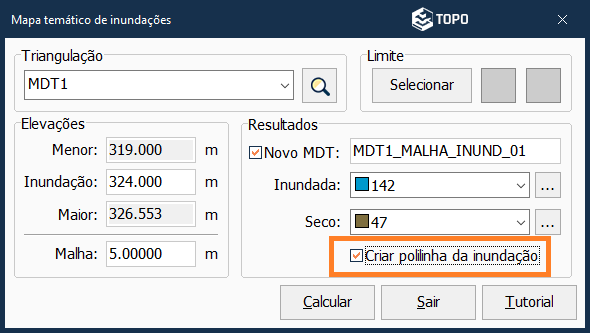

Por fim, podemos clicar em criar polilinha ilustrando a curva de nível na cota informada.
Após configurar tudo, clique em Calcular.
Pronto!

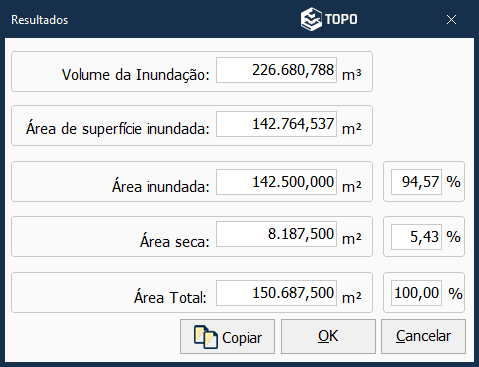

Irá abrir uma janela com os resultados.

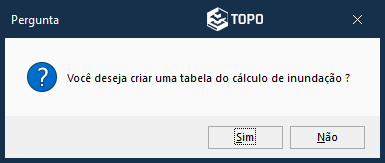

Ao clicar OK, irá aparecer a mensagem se deseja criar uma tabela do cálculo de inundação.
Clique em SIM e irá abrir a tabela com resumo dos resultados.

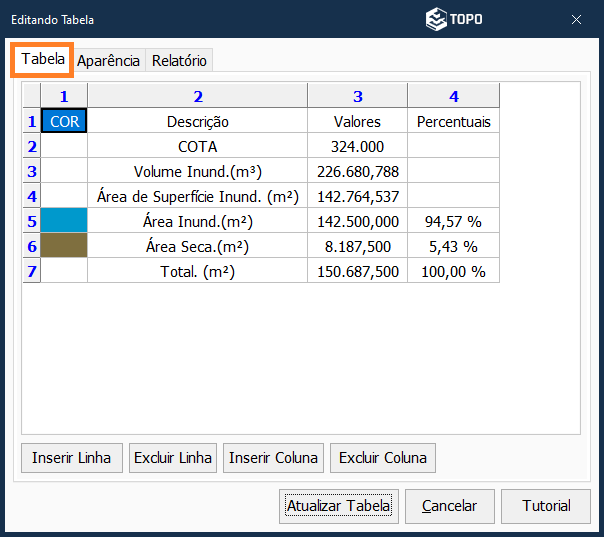

Na aba Tabela, será exibido os valores referentes ao cálculo de inundação.

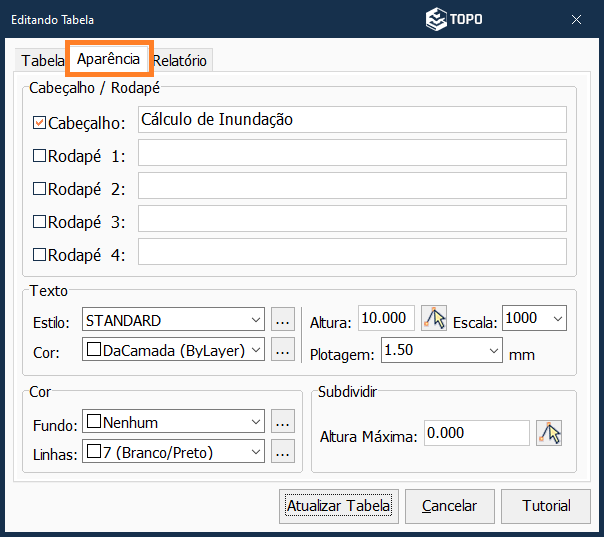

Na aba Aparência será possível realizar algumas configurações de preferências, como título do cabeçalho e tamanho dos textos.

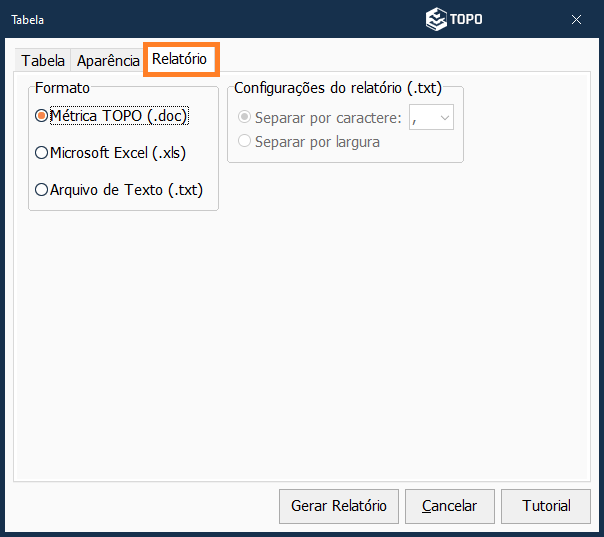

Na aba Relatório é possível exportar documentos nas extensões .doc, .xls ou .txt.
Clique em Inserir Tabela e escolha um ponto de inserção da tabela no projeto.

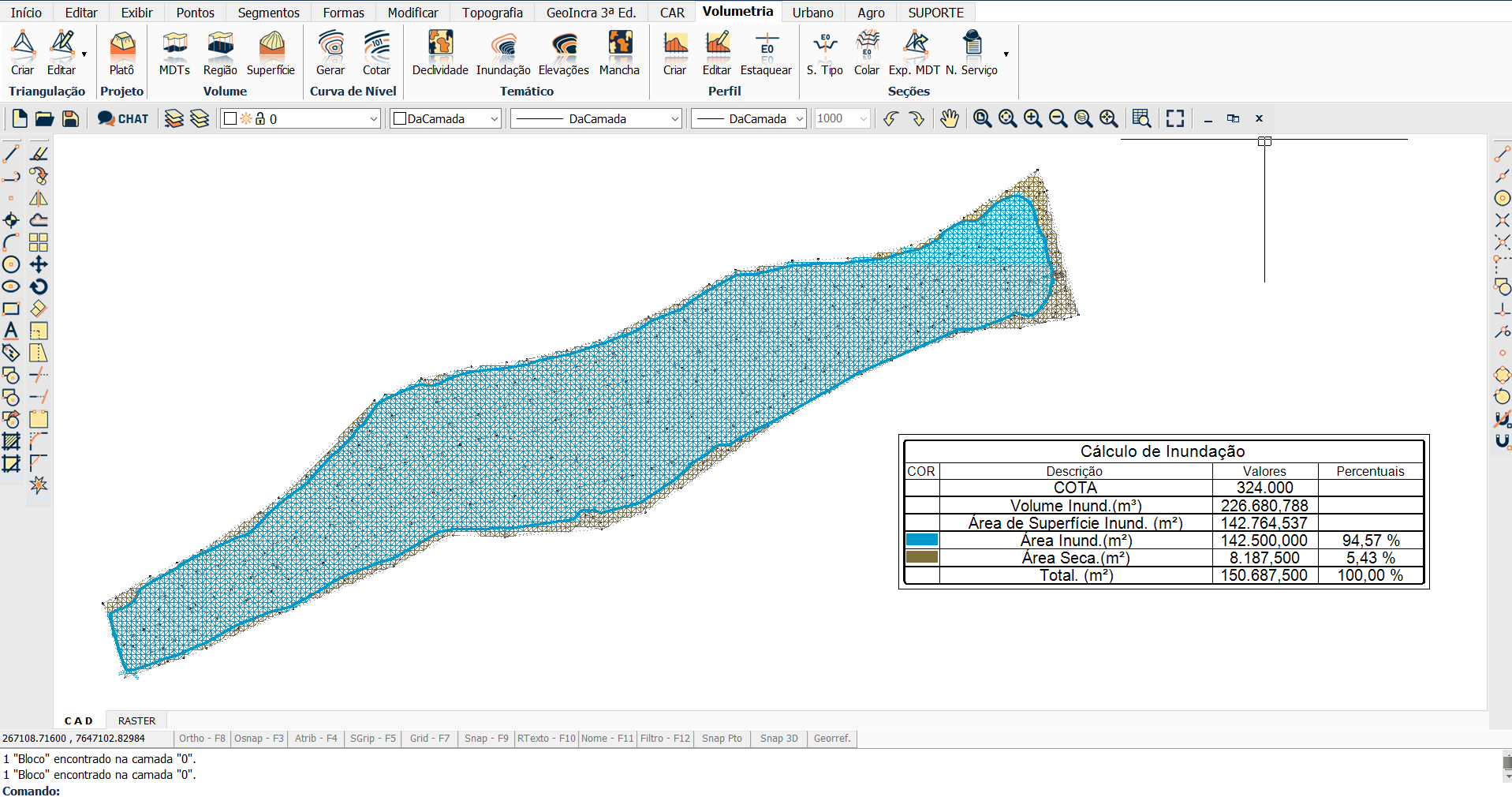

Ao final, teremos o mapa de inundação dessa forma:
ÓTIMO TRABALHO!
