Gerar: Locar 1 ponto

A ferramenta desenvolvida no sistema Métrica TOPO denominada de LOCAR 1 PONTO surgiu no intuito de auxiliar o profissional do campo e escritório a buscar informações georreferenciadas ou arbitrárias de pontos com difícil acesso ou mesmo de situações onde tenham apenas a orientação angular e distância.

Abaixo será explicado a metodologia de extração das informações para se projetar o ponto que será locado, são duas modalidades que estão separadas, primeiramente, em ângulo horário e posteriormente em ângulo azimutal.

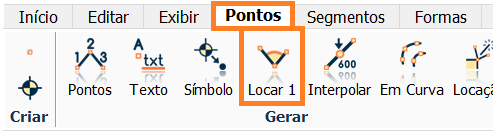

Entre na aba Pontos, seção Gerar e ferramentas Locar 1 conforme ilustra figura abaixo:

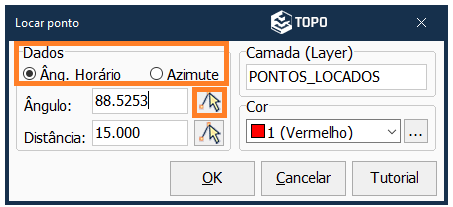

Ao abrir a ferramenta Locar ponto teremos duas opções de escolha angular, conforme mencionado acima, trataremos primeiro sobre ângulo horário.

ÂNGULO HORÁRIO

Temos duas opções para locar através de ângulo horário, são elas dispostas abaixo. Opção por 3 pontos e por 2 segmentos de reta.

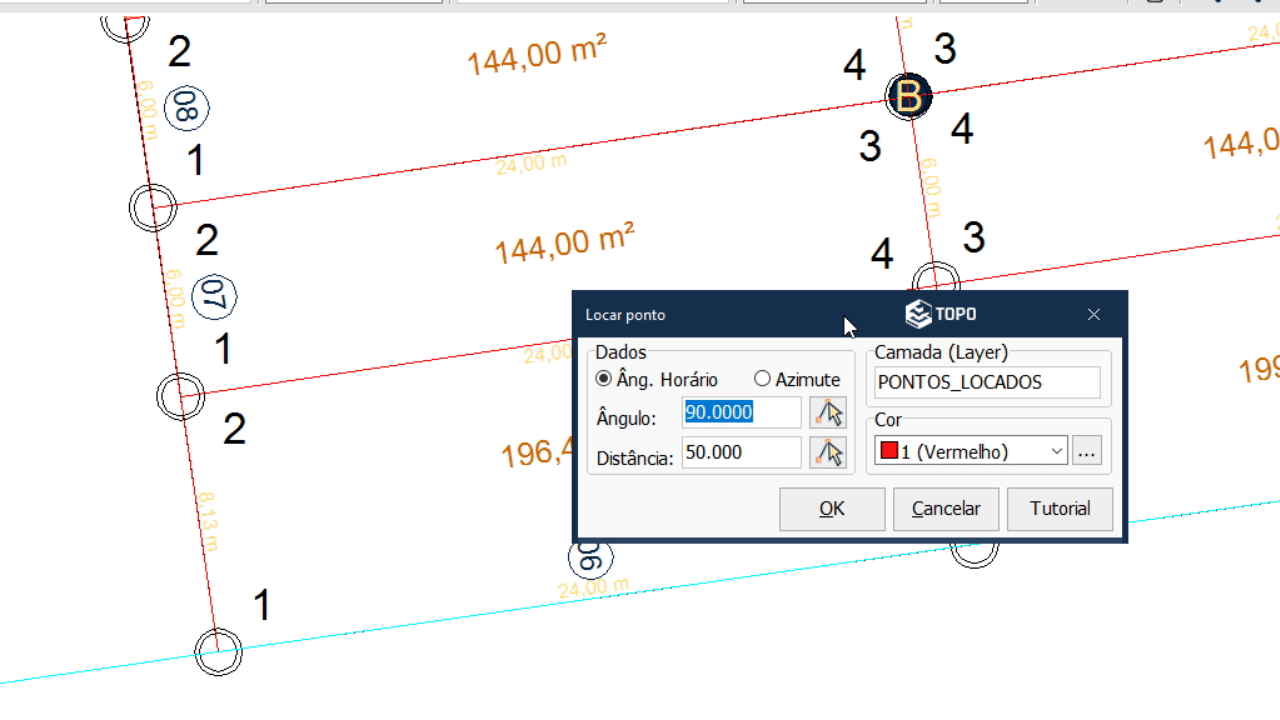

Na situação acima o ângulo será informado após a seleção do vértice de origem (1), o ponto de referência (2) e da abertura angular (3) e teremos o ângulo informado.

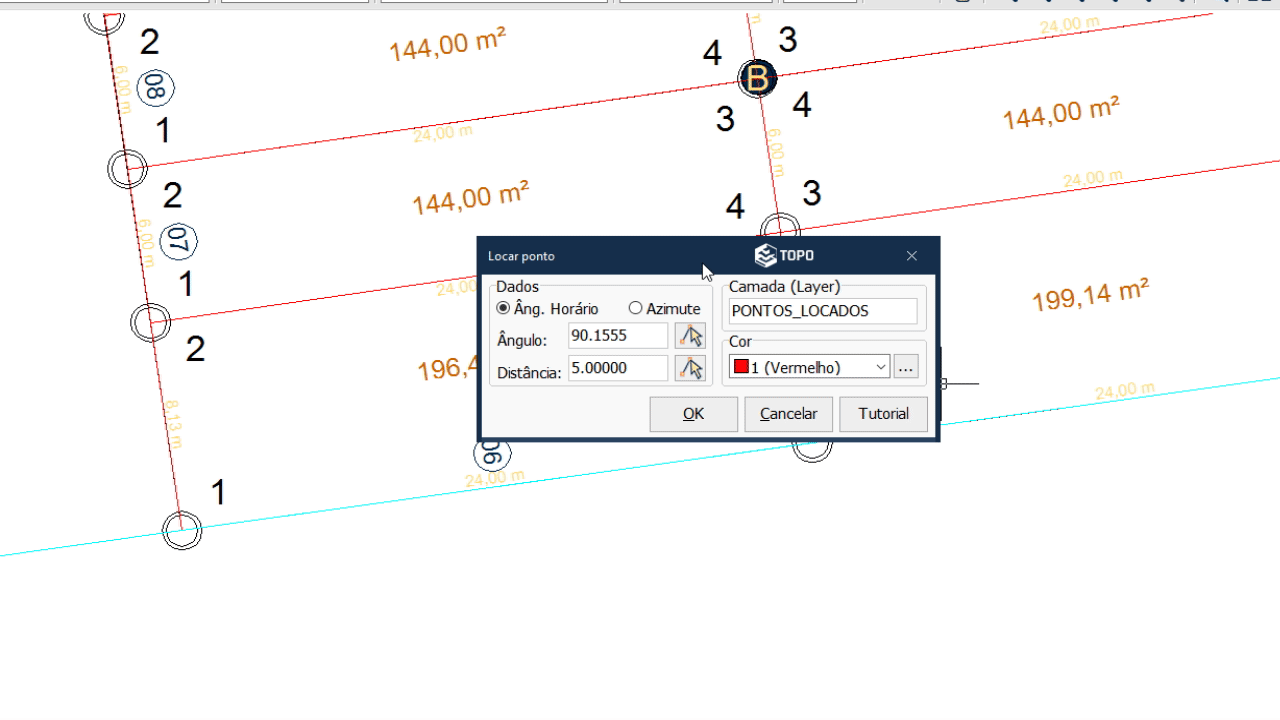

Na opção 2 segmentos de reta descrito abaixo, o ângulo é informado a partir do apontamento dos segmentos de reta de referência e então, tem-se a abertura angular de referência para projeção do ponto de interesse.

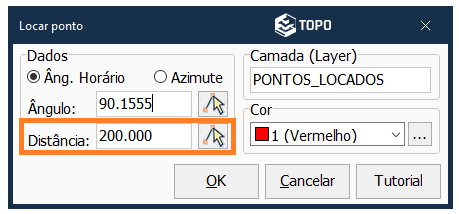

Com a confirmação do ângulo obtido, devemos informar a distância do ponto a partir do segmento de referência. Então teremos o ângulo estabelecido anteriormente e a distância informada para criação do ponto.



AZIMUTE

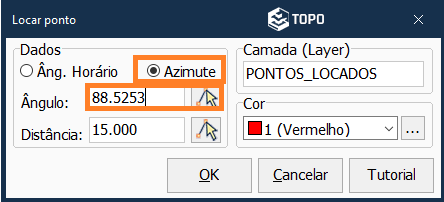

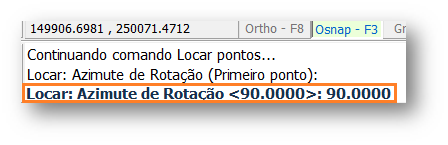

Ao adotar a referência angular por azimute, conforme ilustrado abaixo, podemos escolher um segmento de reta que abrirá nosso ângulo de referência.

Com a confirmação do ângulo obtido, devemos informar a distância do ponto a partir do segmento de referência. Então teremos o ângulo estabelecido anteriormente e a distância informada para criação do ponto.

Bom trabalho!
