No Métrica TOPO a ferramenta MDTs calcula o volume de corte e aterro entre duas superfícies (Representadas por duas triangulações), dentro de uma região.
Com as duas triangulações geradas no mesmo arquivo, primeiro, crie a polilinha de limite onde será calculado o volume entre MDTs.
Nota importante!

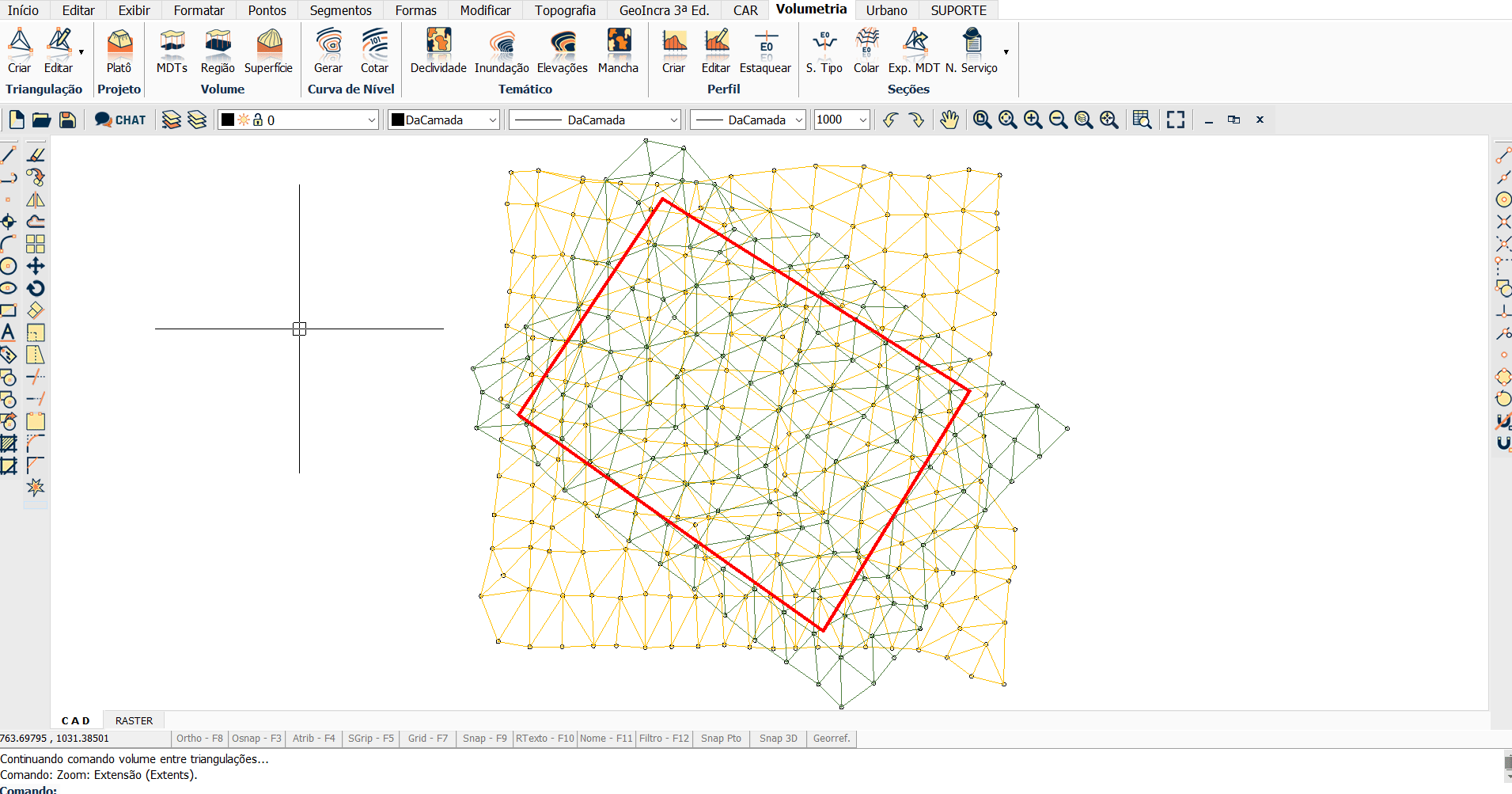

É fundamental que este polígono esteja totalmente contido nas duas triangulações conforme exemplo abaixo:

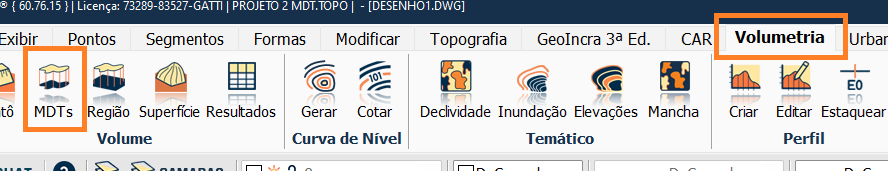

Depois, na aba Volumetria, clique em MDTs e selecione o polígono definido como limite.
Irá abrir a tela da ferramenta.

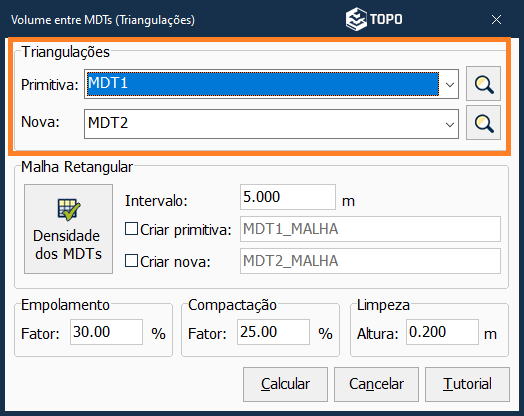

Primeiro, selecione as triangulações que serão utilizadas no cálculo comparativo, escolha a primitiva e a nova triangulação.
Dica!
Caso queira, clique no símbolo da lupa para visualizar a triangulação selecionada.
Agora, defina como irá configurar a malha retangular para o cálculo.
Nota importante!
O que é malha retangular?
O software irá criar uma nova malha poligonal contendo um número maior de pontos interceptivos, isto faz com que a malha retangular seja mais precisa ao comparar volumes de malhas oriundas de pontos levantados em campo em diferentes épocas. Quanto menor o valor, mais preciso será o cálculo.
Antes de definir o intervalo em metros para interpolação dos pontos na malha retangular, clique em Densidade dos MDTs.
Com esta nova ferramenta será possível classificar o MDT conforme a distância entre os pontos, sendo um facilitador para identificar e analisar a densidade de acordo com as distâncias entre os pontos, ou seja, de acordo com o tamanho das arestas da triangulação selecionada.
Para saber mais sobre a ferramenta Densidade dos MDTs, CLIQUE AQUI para acessar ao tutorial.

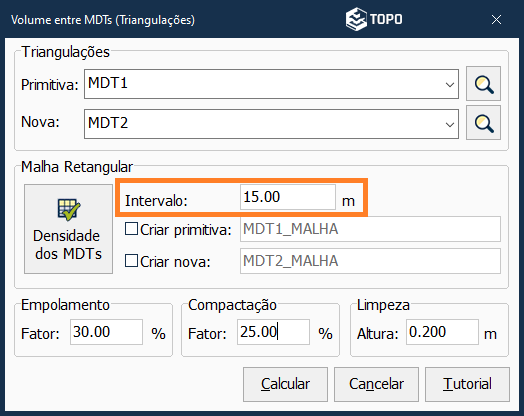

Após conferir a classificação da densidade dos pontos, defina o intervalo em metros entre os eixos X, Y e Z para interpolação de pontos na malha retangular, no exemplo iremos inserir 15 m.

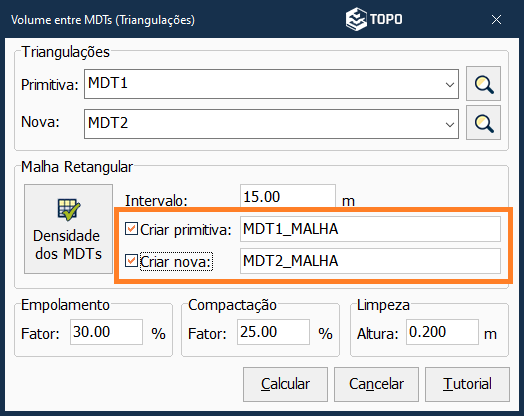

É possível criar o MDT das malhas retangulares calculadas sobre a triangulação, resultando em dois novos MDTs para conferir como foi efetuado as interpolações dos pontos com a malha retangular, a partir do intervalo em metros estabelecido.

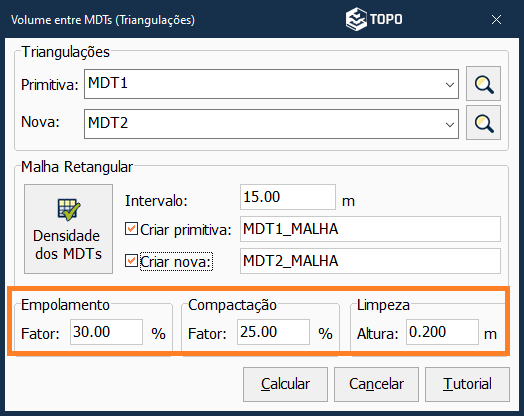

Por fim, defina os fatores de de empolamento, compactação e limpeza de acordo com o estudo geotécnico.
Nota Importante!
- Empolamento: Porcentagem do empolamento da terra retirada no corte;
- Compactação: Porcentagem de compactação da terra utilizada no aterro;
- Limpeza: Profundidade de terra retirada da superfície para limpeza.

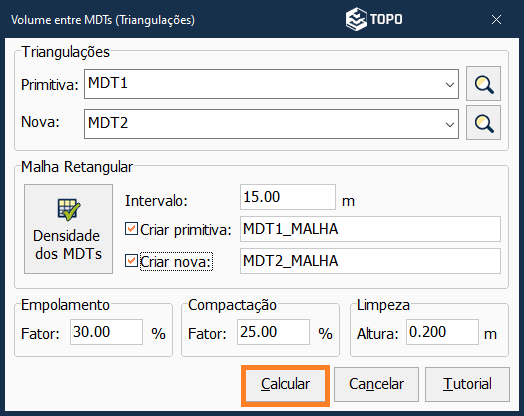

Ao término das configurações dos campos citados, clique em CALCULAR.

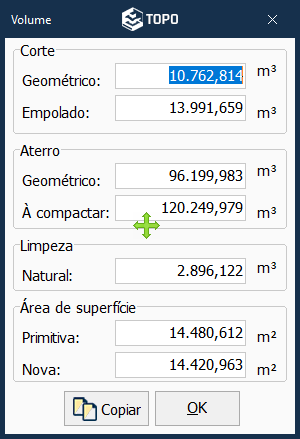

Os resultados obtidos aparecerão na tela.
Basta clicar em Copiar e depois colar numa janela de texto ou clicar OK.

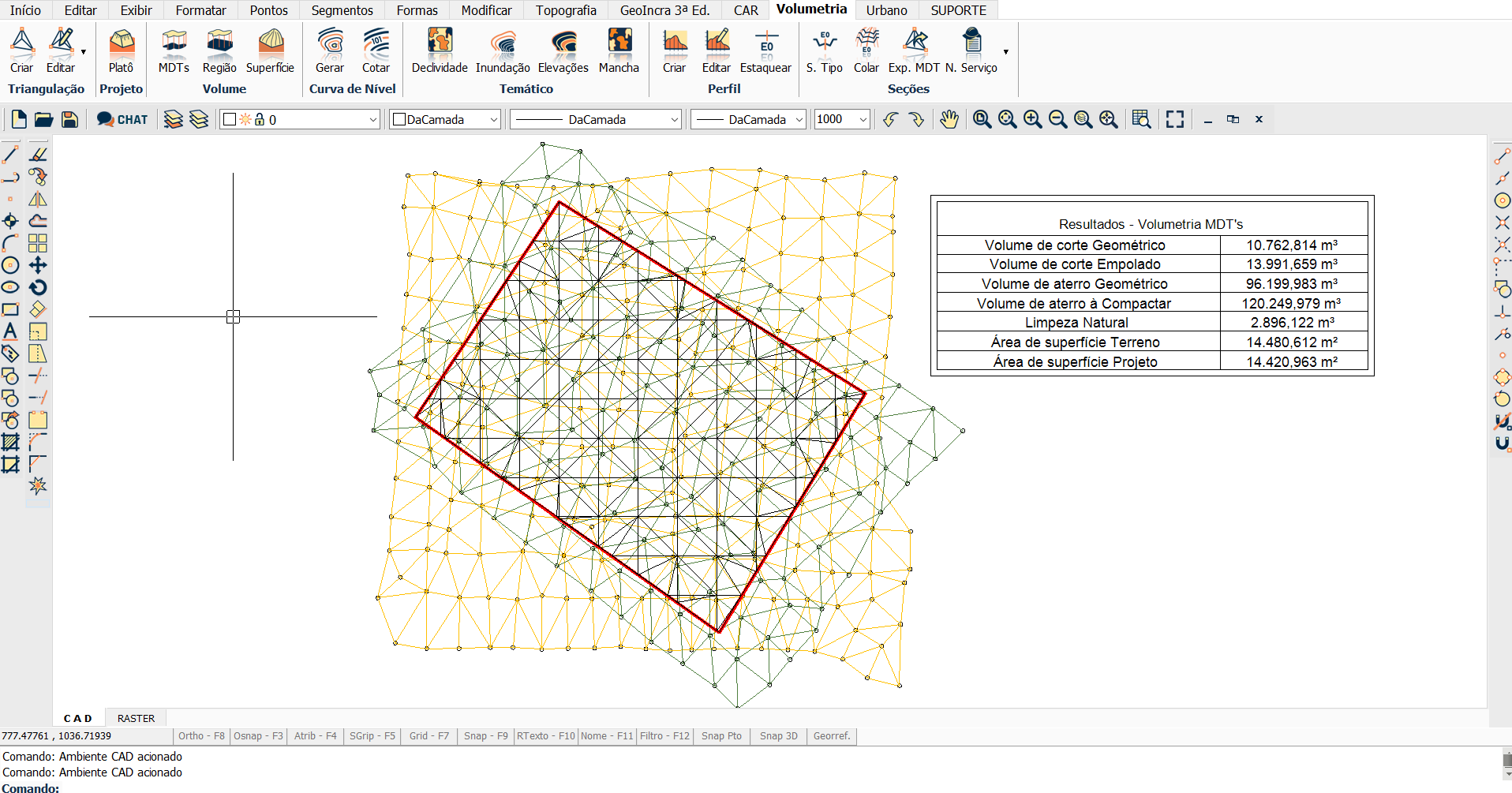

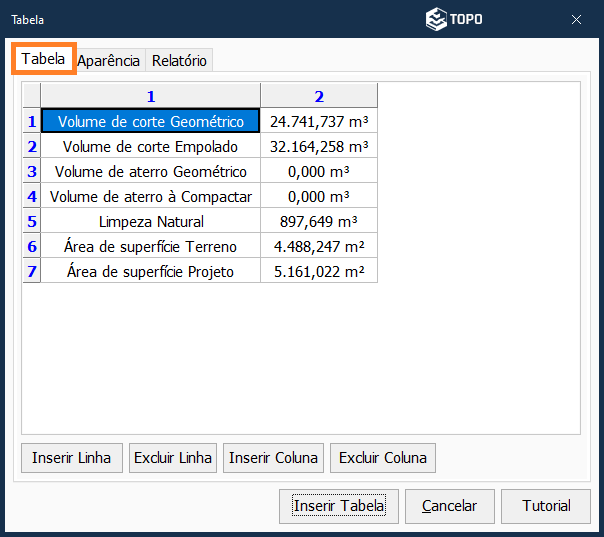

Na aba Tabela, será exibido os valores de corte e aterro referentes ao cálculo de volume.

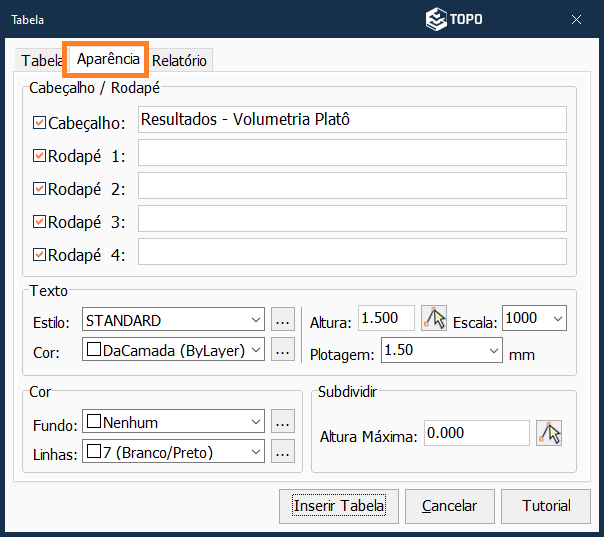

Na aba Aparência será possível realizar algumas configurações de preferências, como título do cabeçalho e tamanho dos textos.

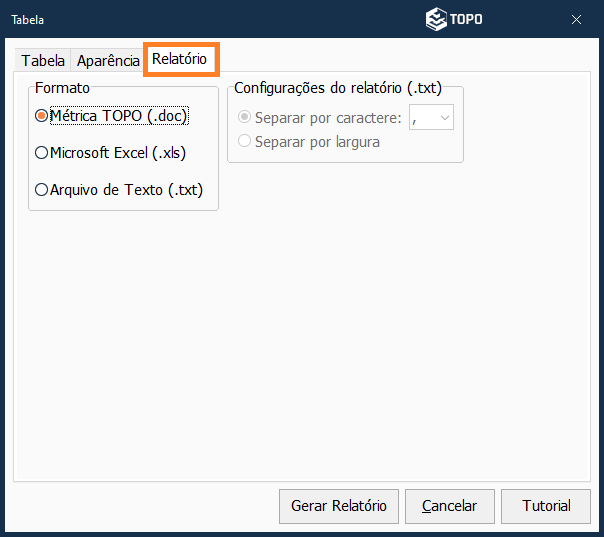

Na aba Relatório é possível exportar documentos nas extensões .doc, .xls ou .txt.
Temos uma vídeo aula desta ferramenta, que tal conferir também?
ÓTIMO TRABALHO!
