Precisão: Comparar: Coordenadas E(X) e N(Y)

No Métrica TOPO é possível realizar a comparação de coordenadas levantadas com as coordenadas já certificadas.

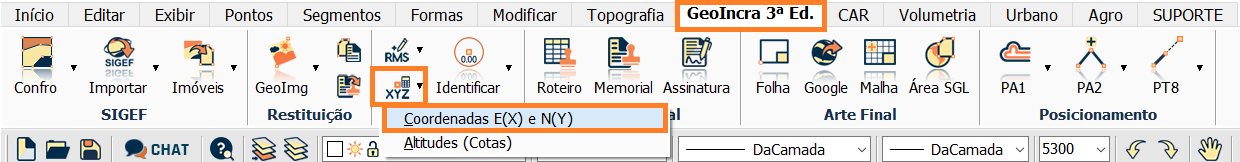

Depois que os pontos estiverem no ambiente do Métrica TOPO CAD, na aba GeoINCRA 3ª Ed., seção Precisão e clique na opção XYZ -> Coordenadas E(X) e N(Y).

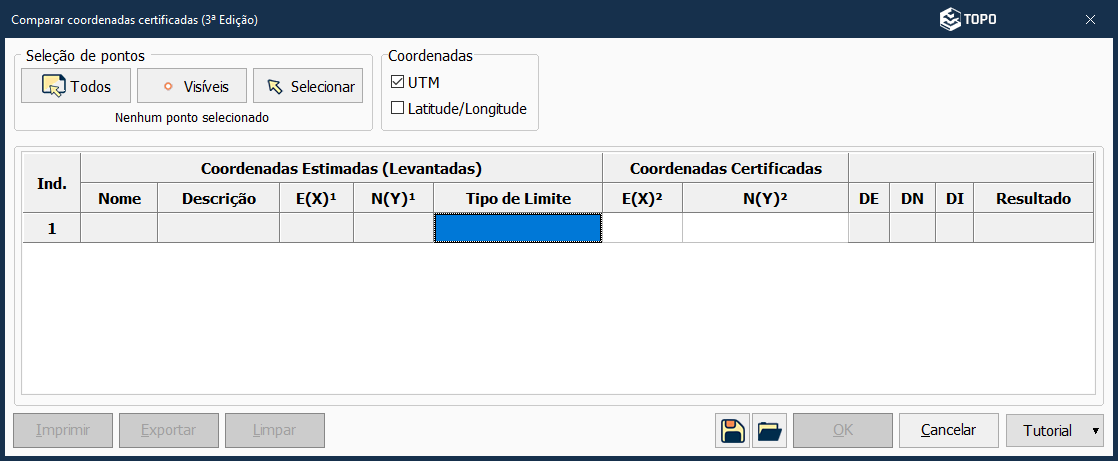

Irá abrir a tela da ferramenta.

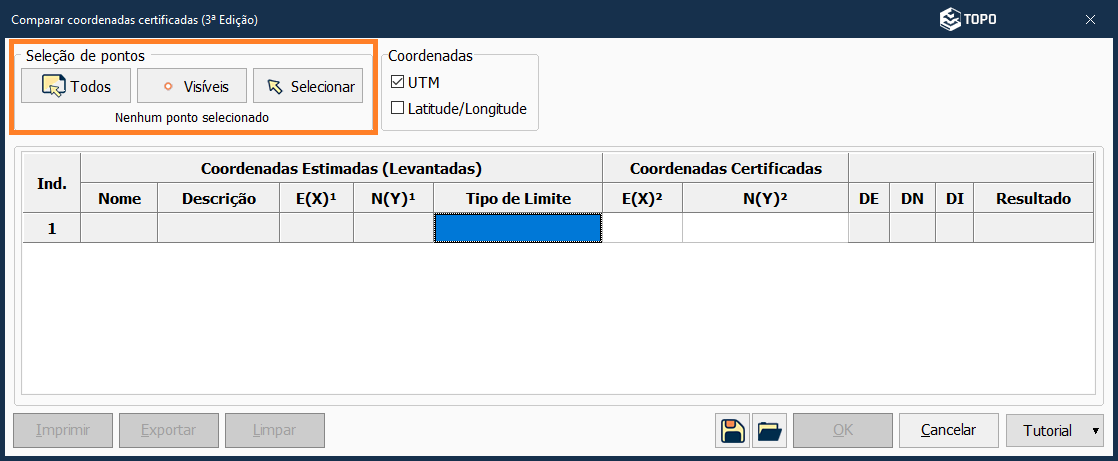

Primeiro, em seleção de pontos, podemos selecionar TODOS, VISÍVEIS ou SELECIONAR manualmente os pontos que deseja comparar.

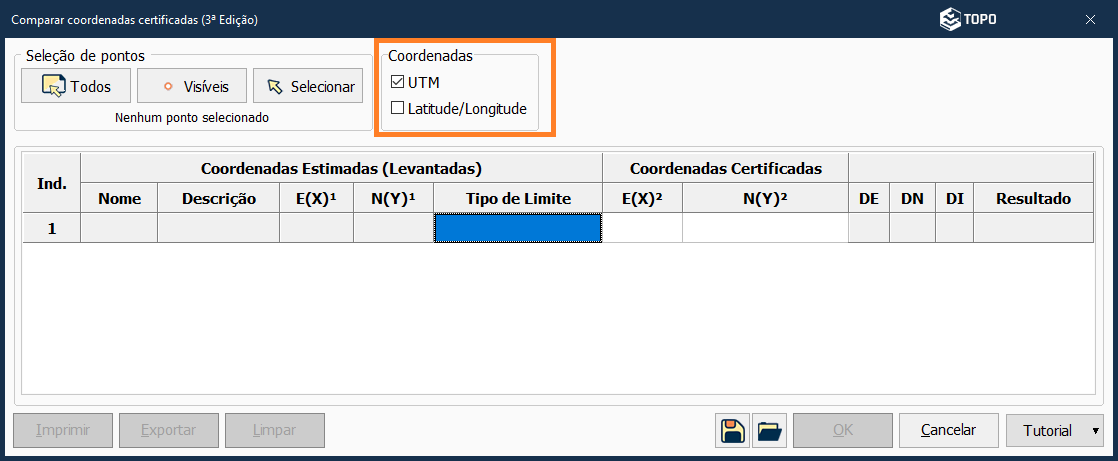

É possível comparar coordenadas UTM ou coordenadas geográficas (Latitude e Longitude).

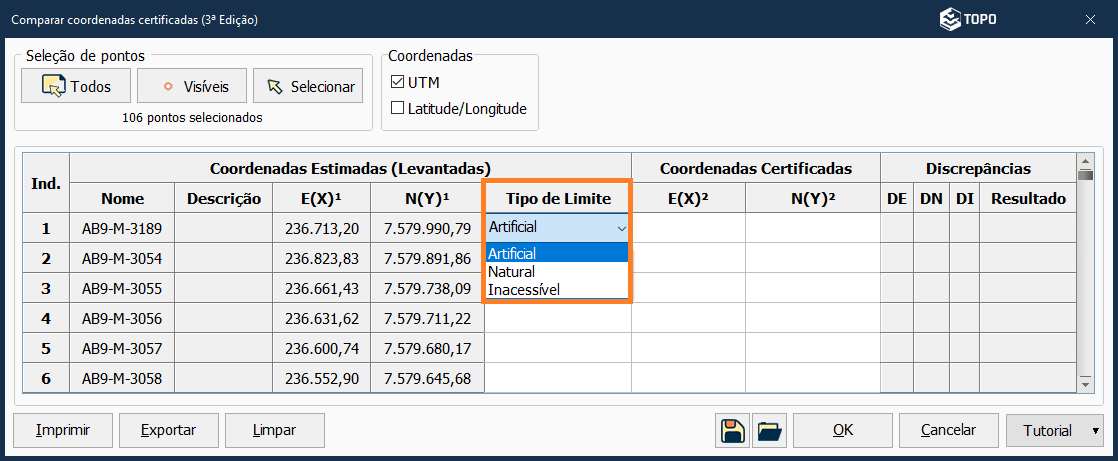

Após selecionar os pontos, na frente de cada coordenada, existe o campo denominado Tipo de Limite, deve selecionar entre Artificial, Natural ou Inacessível.




Lembre-se que de acordo o MANUAL TÉCNICO PARA GEORREFERENCIAMENTO DE IMÓVEIS RURAIS (SIGEF) 2ª Edição 2022, os valores de precisão posicional a serem observados para vértices definidores de limites de imóveis são:



a) Para vértices situados em limites artificiais: melhor ou igual a 0,50 m;

b) Para vértices situados em limites naturais: melhor ou igual a 3,00 m

c) Para vértices situados em limites inacessíveis: melhor ou igual a 7,00 m.

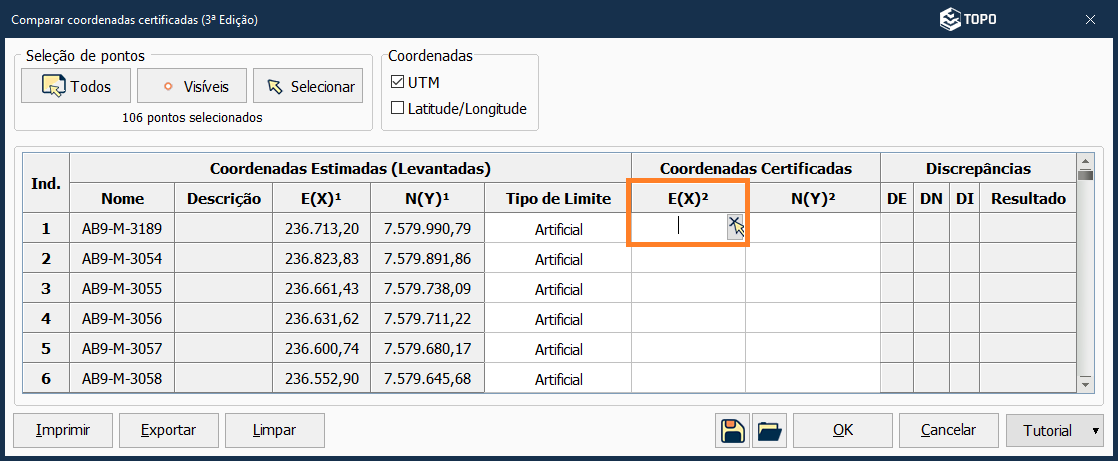

Agora na coluna Coordenadas Certificadas, podemos clicar no campo E(X) e habilitará uma caixa com símbolo do cursor do mouse mceclip7.png, clique para selecionar os pontos das coordenadas certificadas que desejamos comparar.

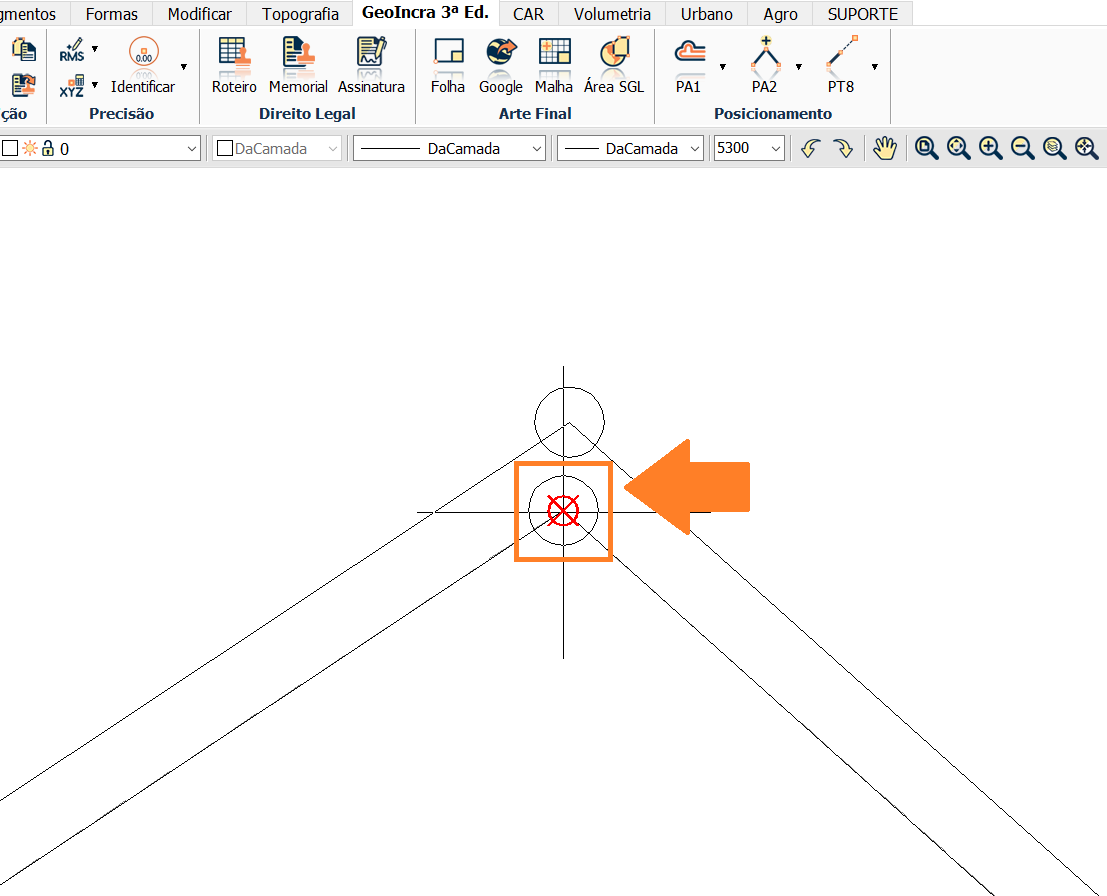

Agora no ambiente CAD, selecione o ponto que deseja comparar.




Dica!

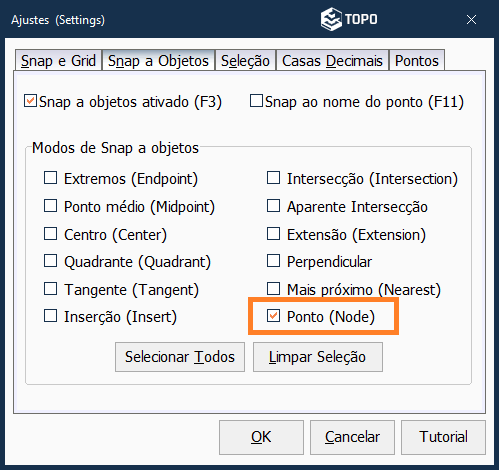

Para melhor precisão, configure e ative o OSNAP F3 para Ponto (Node).




Pronto!

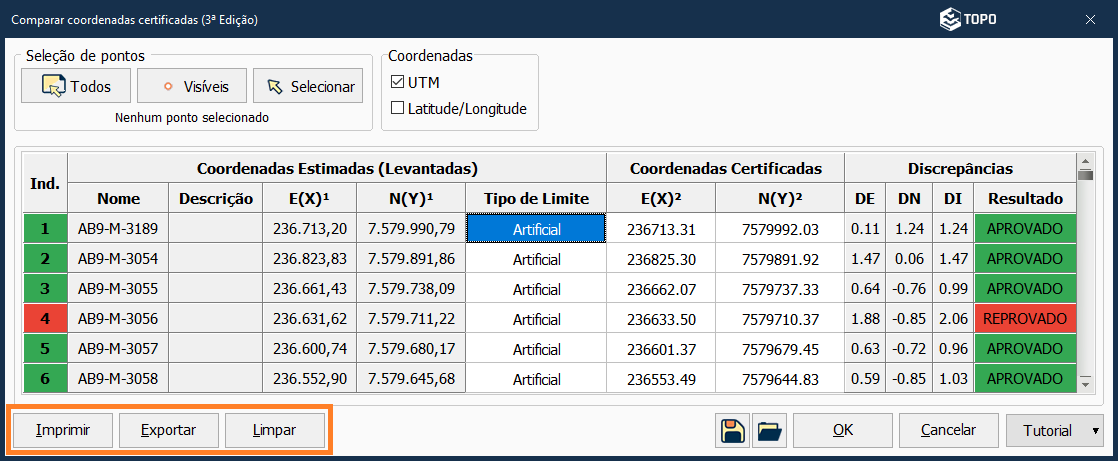

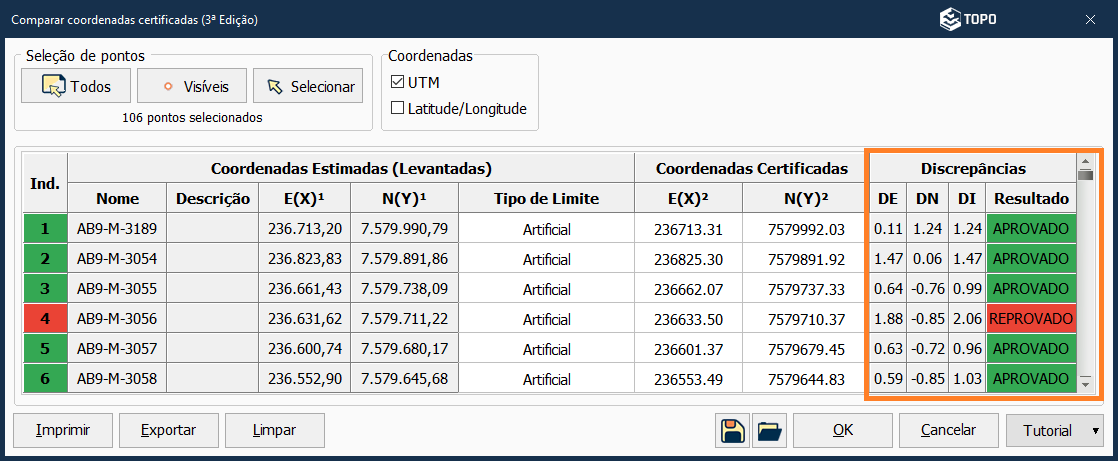

No campo resultado, estará a classificação da comparação, ou será APROVADO ou REPROVADO.




As coordenadas aprovadas, significam que a diferença entre o ponto importado levantado e o ponto certificado comparado está dentro da tolerância do cálculo da discrepância, presente no manual técnico do INCRA. Se for reprovado, significa que esta discrepância é maior do que este valor aceito.

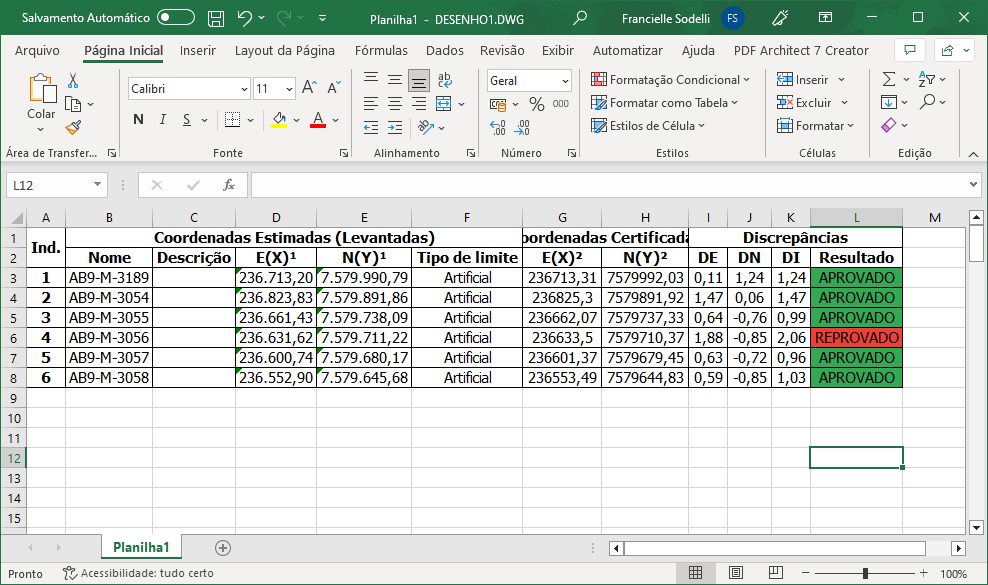

Por fim, é possível Imprimir o relatório ou exportar em Excel, além disso, pode clicar Limpar para zerar toda comparação.





BOM TRABALHO!
