A ferramenta Elevações pode ser utilizada para calcular o volume de áreas em diferentes alturas, sendo representadas por cores.

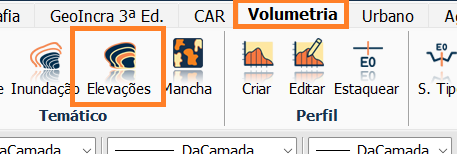

Clique na aba Volumetria e selecione a ferramenta Elevações.
Irá abrir a tela da ferramenta.

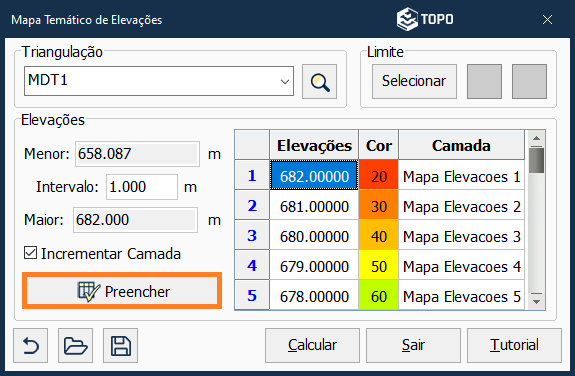

Na janela a seguir temos as seguintes configurações:
Triangulação: Escolha qual triangulação será feito o mapa temático de elevações.

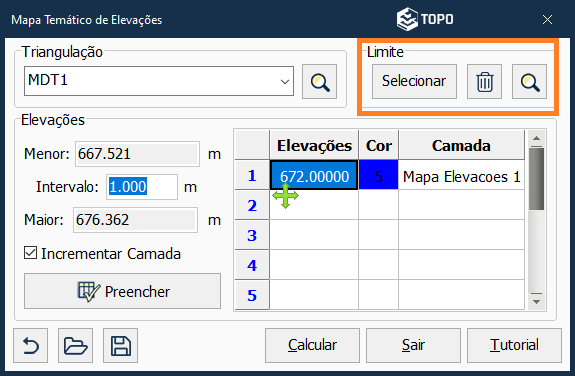

Limite: Selecione o polígono do limite da triangulação.
Elevações: Indica a menor e maior altura da triangulação selecionada.
Intervalo: Você poderá escolher a distância entres as elevações.
Clique em Auto Preencher, assim, terá o preenchimento automático da grade de comprimentos conforme o intervalo informado para gerar as elevações.
Na opção da seta , é possível voltar as informações de intervalo do último mapa gerado, no símbolo da pasta
, abre as informações de intervalo salvas em um arquivo e no símbolo do disquete
, salva os dados de intervalo em um arquivo.
Em seguida clique em CALCULAR.

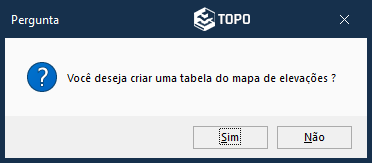

Ao calcular o mapa de elevações, irá gerar a seguinte mensagem:

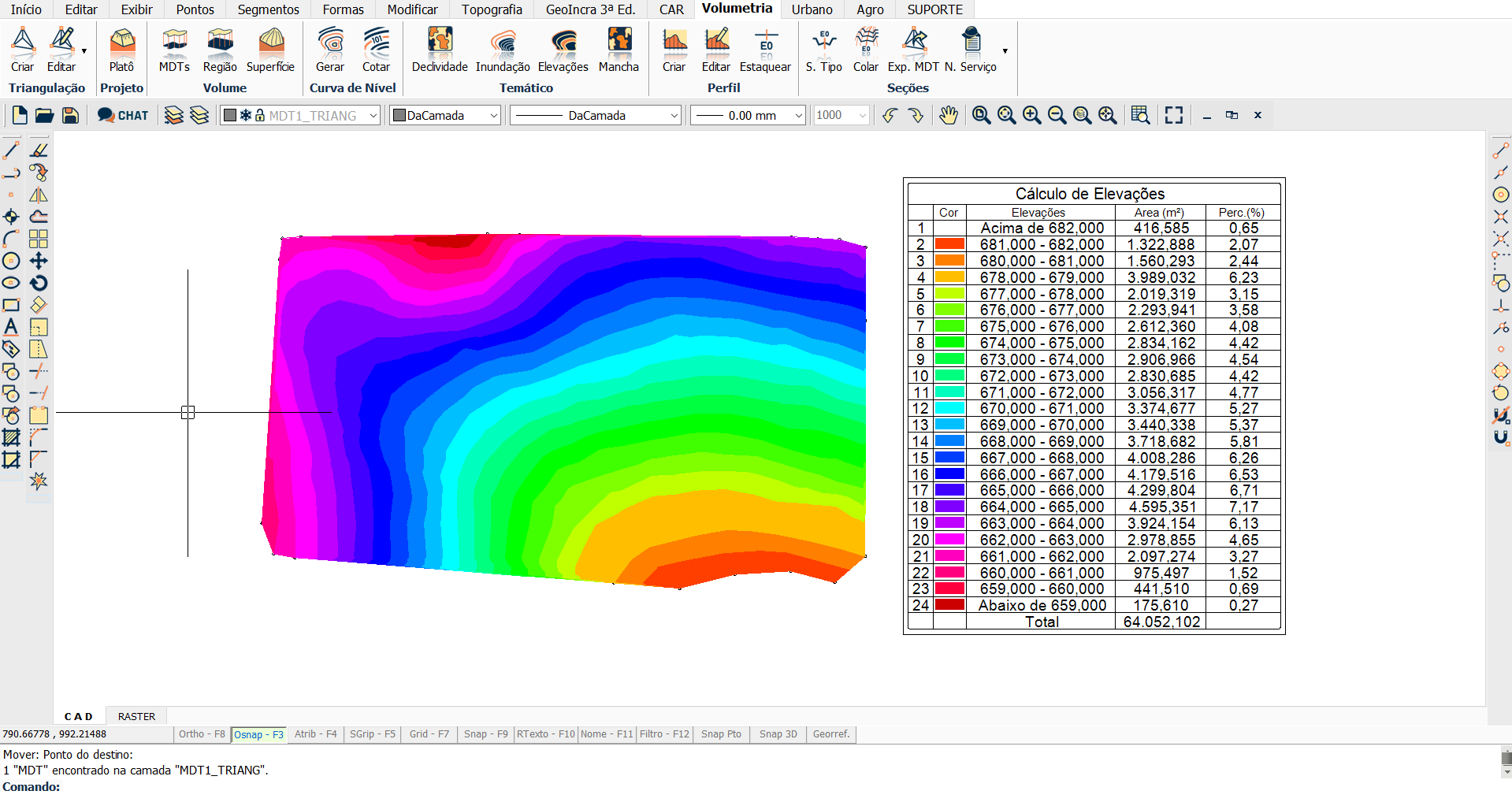

Após a confirmação da mensagem, será gerada uma tabela com todas as informações que foram geradas.
Na aba Tabela, será exibido os valores referentes ao cálculo de elevação.
Na aba Aparência será possível realizar algumas configurações de preferências, como título do cabeçalho e tamanho dos textos.
Na aba Relatório é possível exportar documentos nas extensões .doc, .xls ou .txt.
Seu mapa de elevações está pronto!
BOM TRABALHO!
