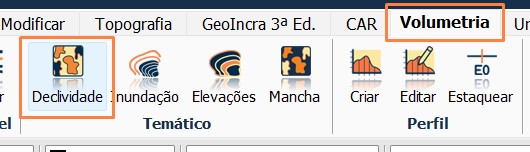

Para utilizar esta ferramenta o usuário deve clicar na aba Volumetria e selecione a ferramenta Declividade.
A tela da ferramenta será aberta.

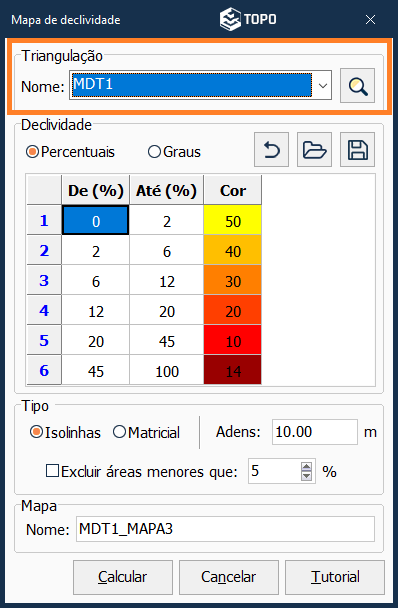

Primeiramente, selecione a triangulação para referência no cálculo de declividade.

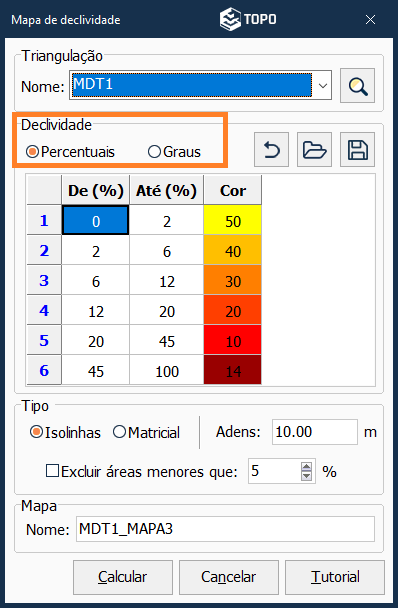

Os resultados do cálculo poderão ser exibidos em percentagens ou graus, selecione a opção que atende as especificações de seu projeto.
Na opção da seta , é possível voltar as informações de intervalo de declividade do último mapa gerado, no símbolo da pasta
, abre as informações de intervalo salvas em um arquivo e no símbolo do disquete
, salva os dados de intervalo em um arquivo.
Defina o intervalo para o cálculo da declividade.
Em Tipo, temos a geração do mapa de declividade no formato de Isolinhas e Matricial.

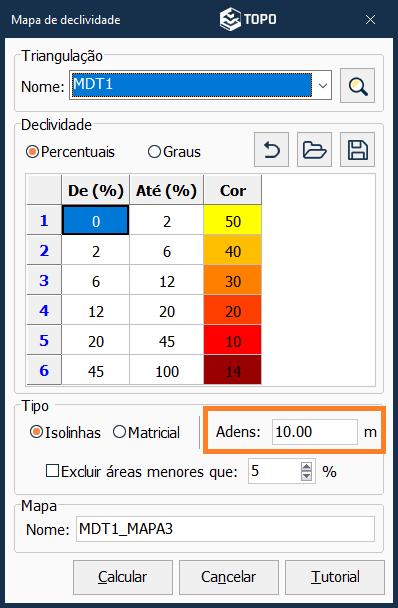

No campo Adens, escolha o intervalo em metros do intervalo de adensamento das cotas.

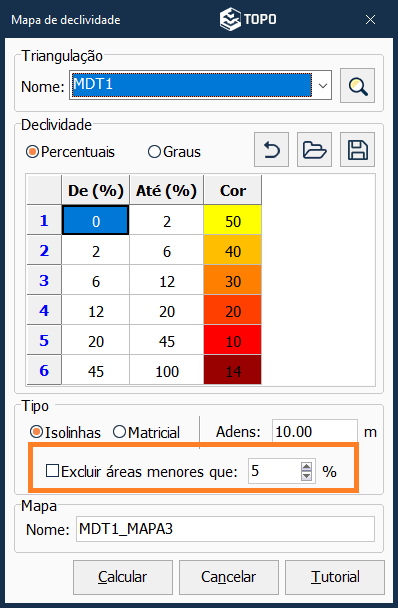

Se desejara, é possível excluir áreas menores que porcentagem definida.

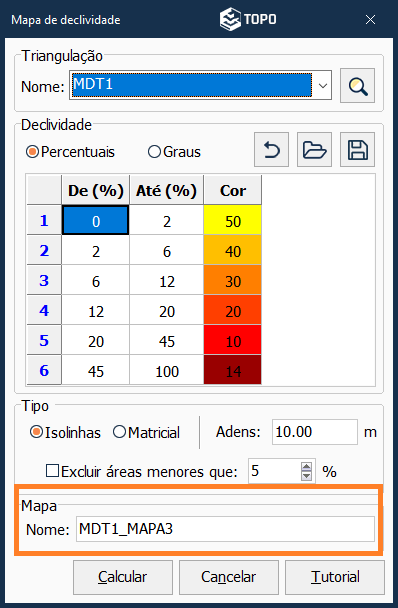

Por fim, escolha o nome da camada para o resultado do cálculo.

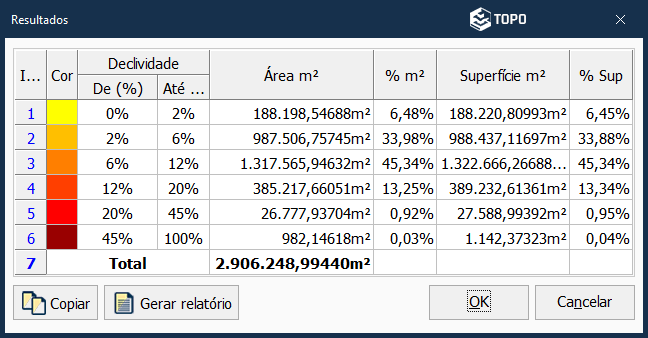

Ao clicar no botão Calcular, o Métrica TOPO gera o mapa de declividade e exibe uma janela referente aos resultados obtidos nos cálculos, apresentado a soma de todas as áreas (reduzidas à cota 0) com mesma declividade, a porcentagem que a mesma representa em relação à área total, a soma das superfícies (em m2) e a porcentagem que a mesma representa em relação à superfície total.
Dica!

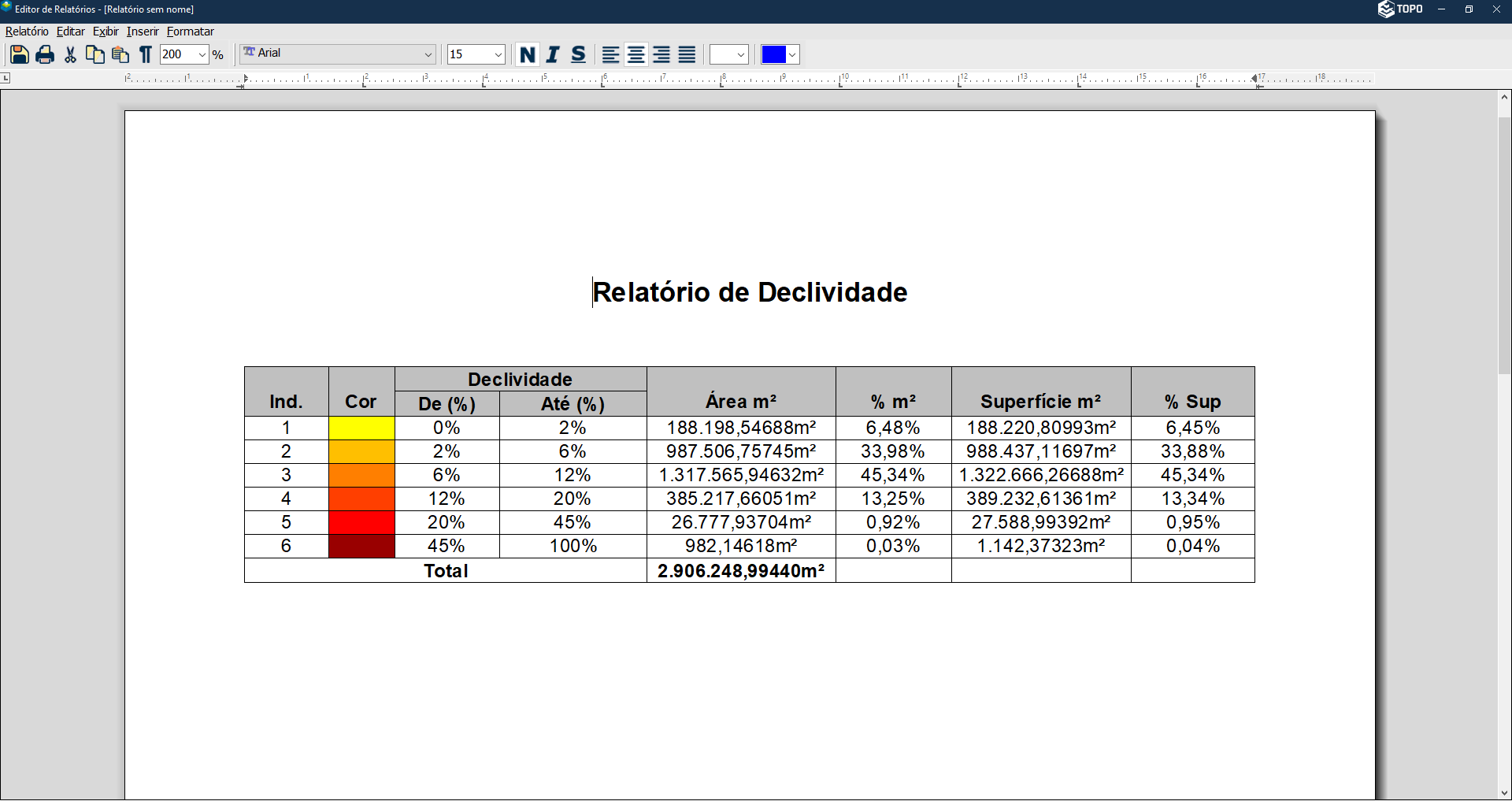

Se desejar, clique em Gerar Relatório para gerar um arquivo .doc do cálculo.

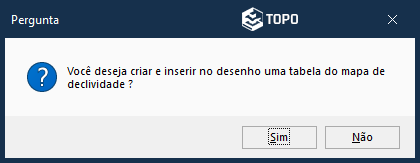

Ao clicar em OK, o Métrica TOPO abre uma janela solicitando a confirmação de inserção da tabela. Clique em SIM.

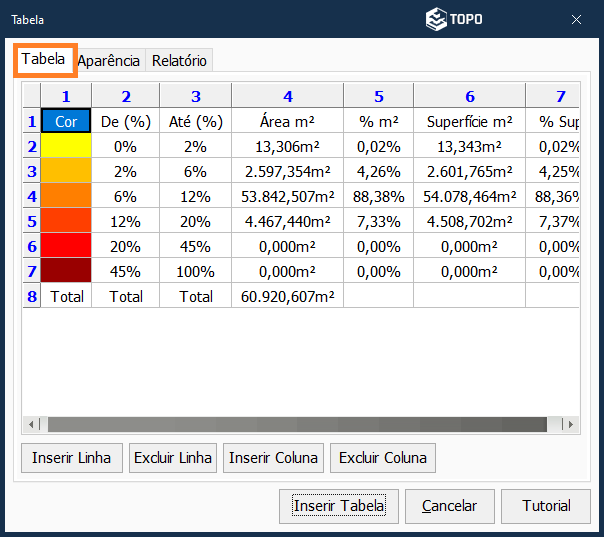

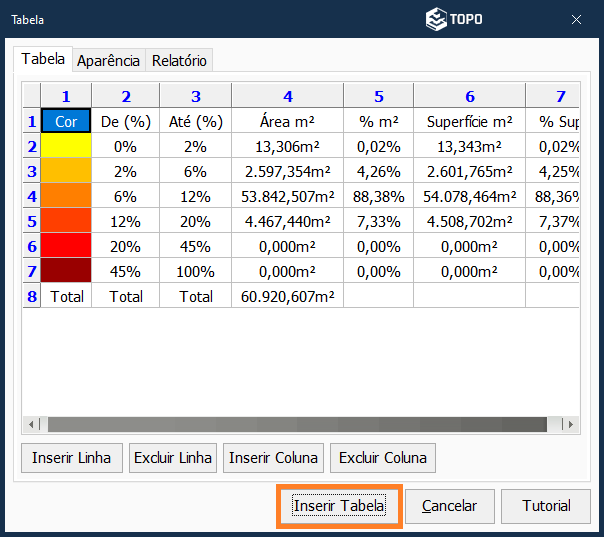

Na aba Tabela, será exibido os valores calculados no mapa de declividade.

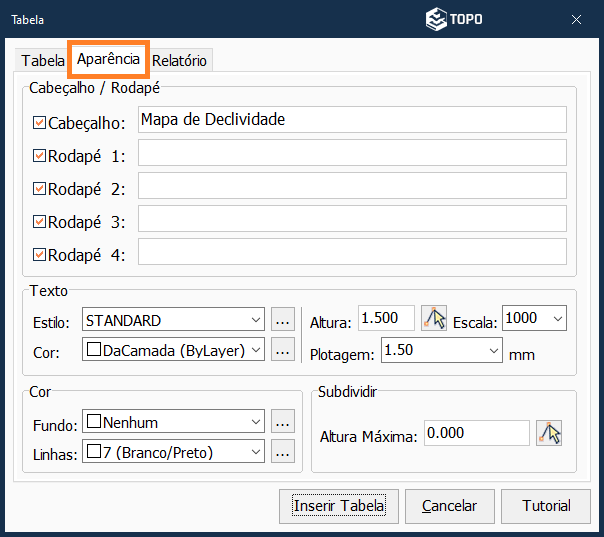

Na aba Aparência será possível realizar algumas configurações de preferências, como título do cabeçalho e tamanho dos textos.

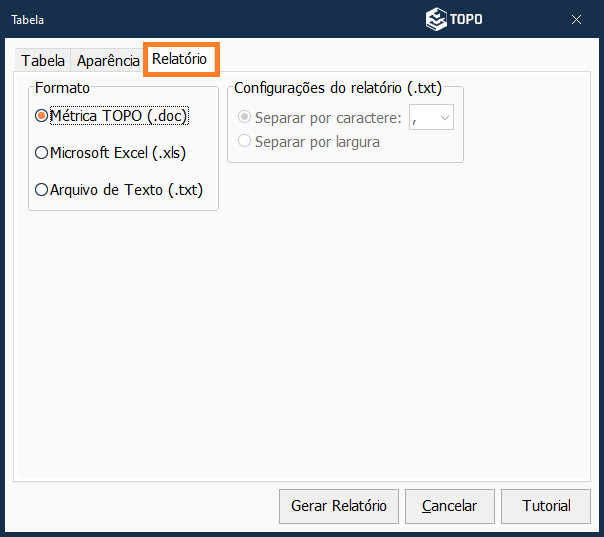

Na aba Relatório é possível exportar documentos nas extensões .doc, .xls ou .txt.
Por fim, clique em Inserir para Inserir Tabela.

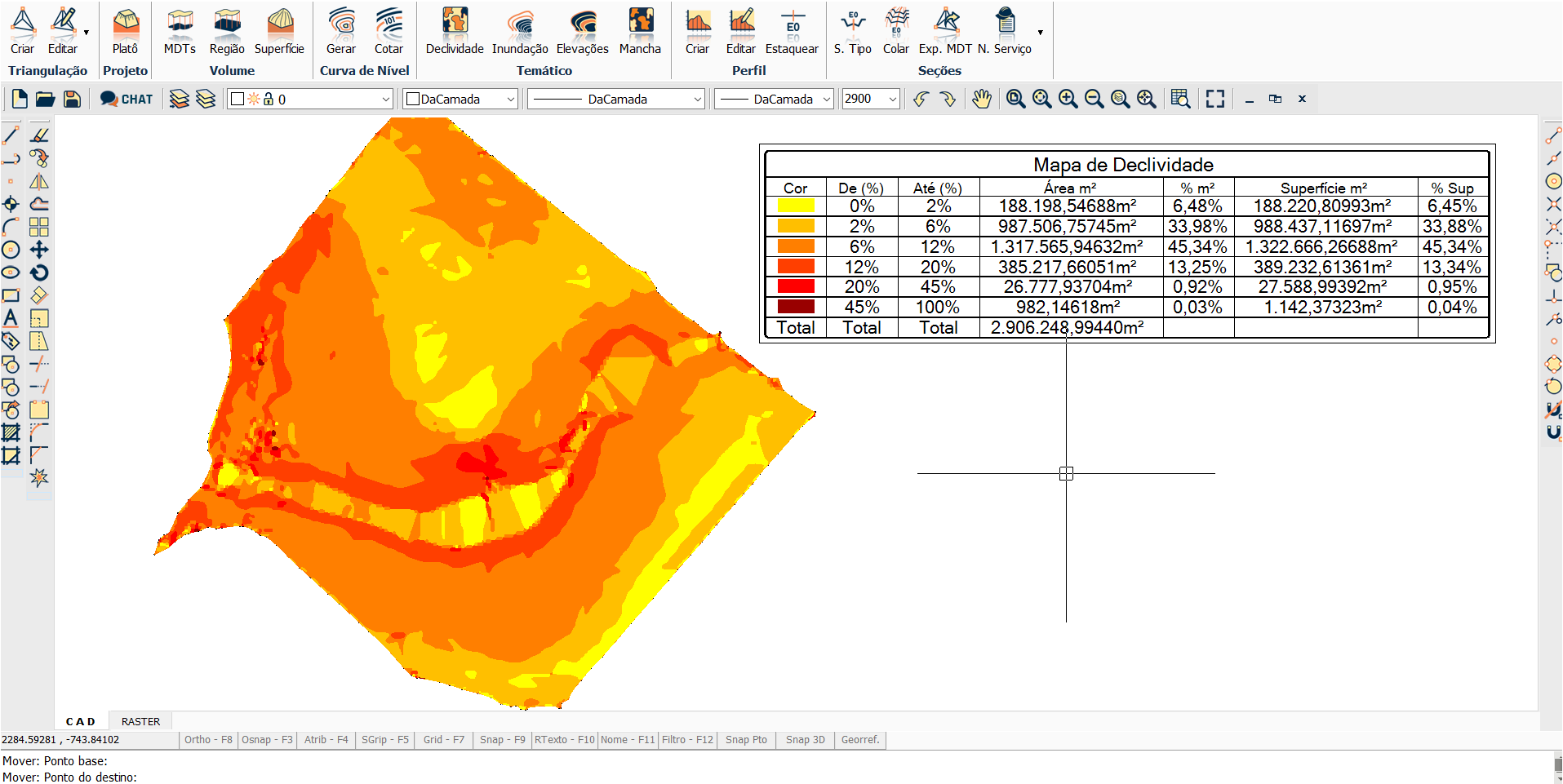

Mapa temático de declividade gerado com sucesso!
ÓTIMO TRABALHO!
