Além de definir as ruas, é preciso definir a frente dos lotes de testada para que no memorial saia corretamente definida a informação.

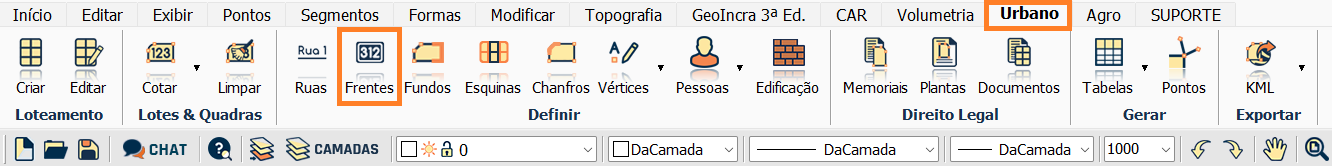

Na aba Urbano, clique na opção Frentes.
Selecione o projeto de loteamento e quadra desejada.
Temos duas formas de definir as frentes: definir manualmente para cada lote ou definir frentes dos lotes em linha.
- Definir manualmente para cada lote

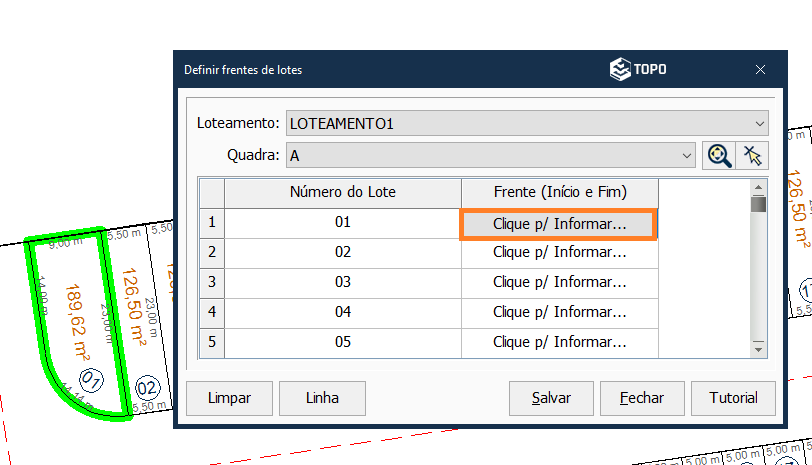

Selecione a opção Clique p/ Informar para inserir as informação das frentes dos lotes de testada.
O sistema indica automaticamente o lote de testada.

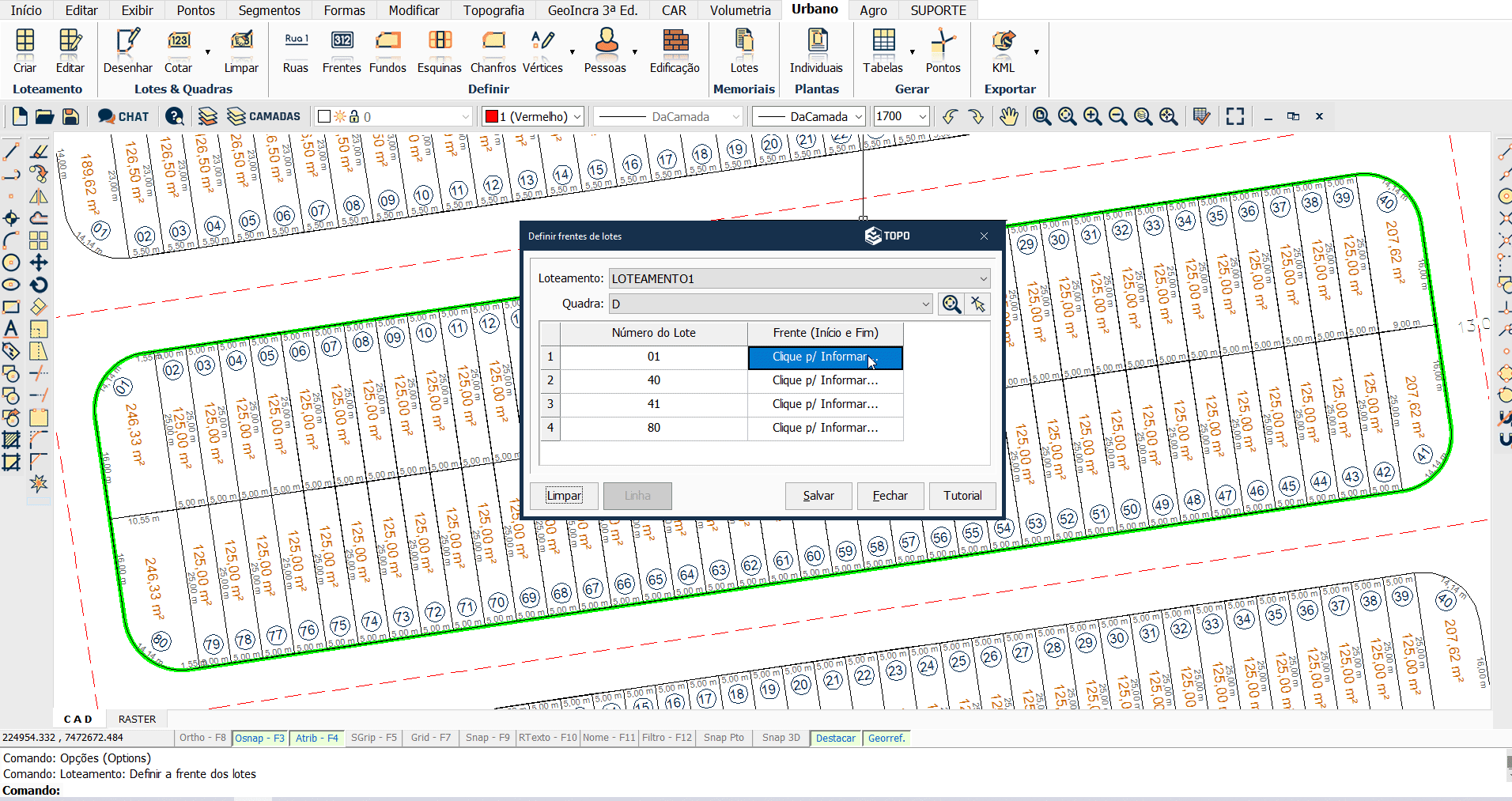

Clique e indique a frente o lote. Lembrando que é preciso definir sempre no sentido horário.
Sempre bom lembrar também que não é necessário ligar o Osnap para efetuar esta ação, o Métrica TOPO automaticamente identifica o vértice.
Confirme e clique em Sim.
Continue até o fim com os outros lotes de testada.
Ao final da atividade, tecle ENTER ou botão direito do mouse para voltar à ferramenta.

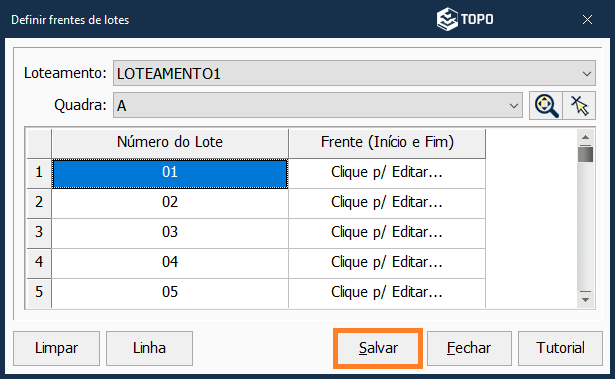

Basta clicar em Salvar para salvar as informações no banco de dados.
Faça o mesmo com as quadras que deseja realizar a definição da frente dos lotes de testada.
- Definir frentes dos lotes em linha

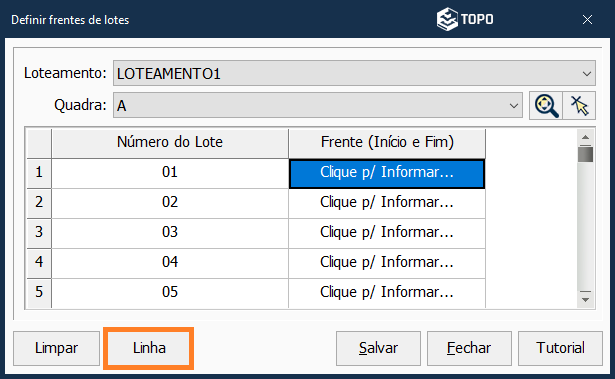

Selecione Linha e vamos definir a as frentes dos lotes de uma única vez.

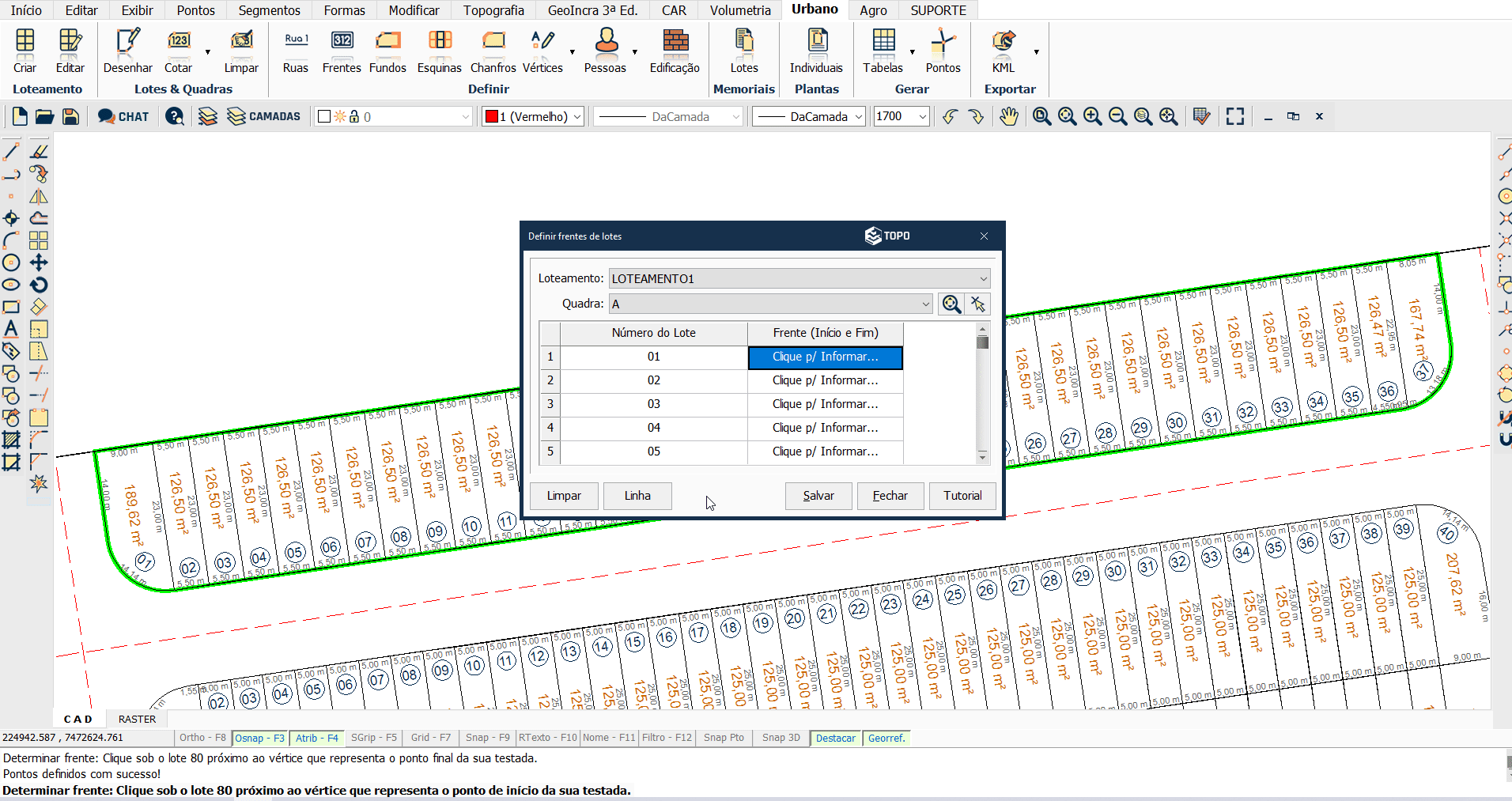

No ambiente CAD, defina as frentes.
Pronto!

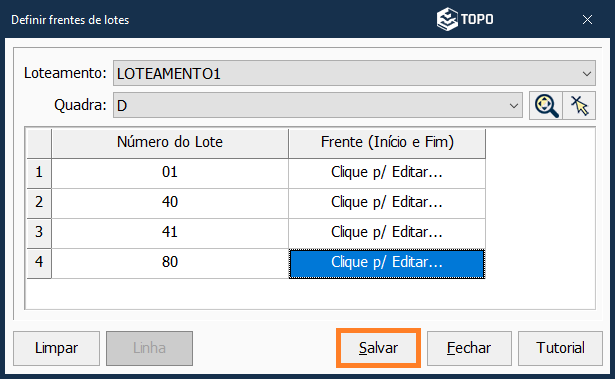

Agora clique em Salvar.

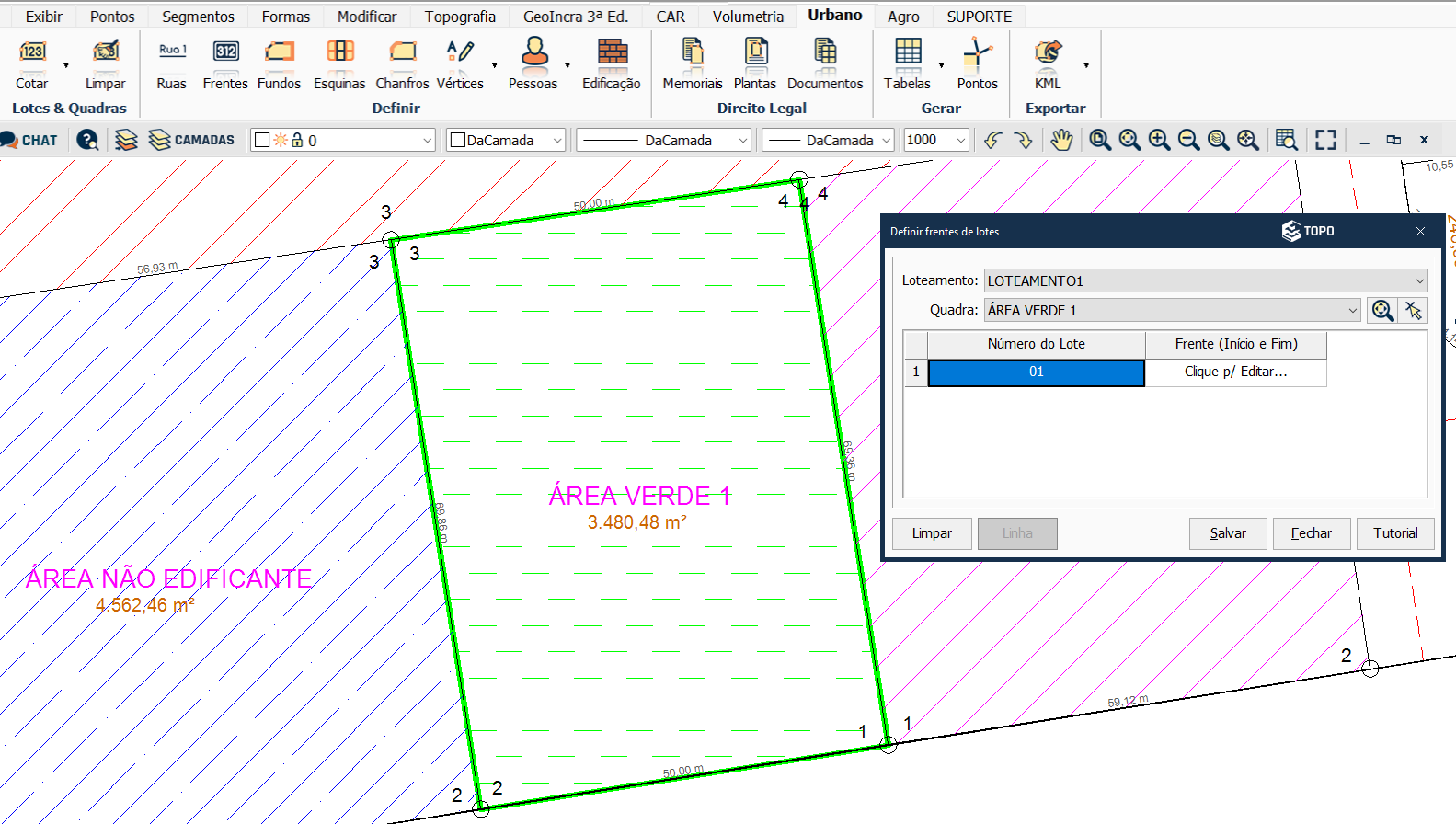

Lembre-se de definir frentes para as áreas públicas cotadas também como: área institucional, área loteada, área não edificante, área verde, praças e reservas urbanas.
Ficou com alguma dúvida, veja a vídeo aula abaixo:
BOM TRABALHO!
