Esta ferramenta permite ajustar um objeto (polilinha, imagem, polígono) quanto sua posição.

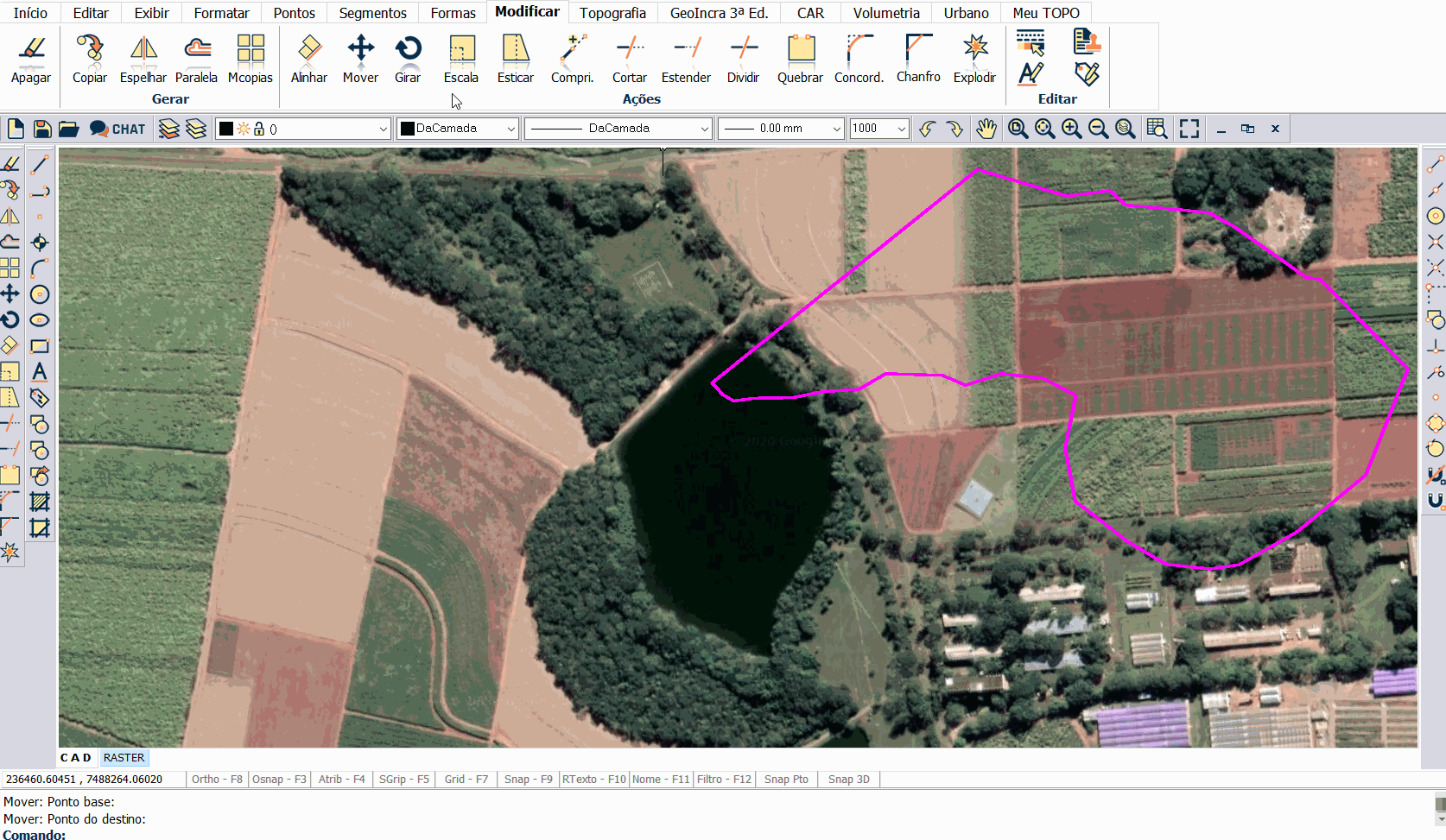

Vá na aba Modificar, e clique em Alinhar.
Ao selecionar o objeto, a linha de comando irá pedir o primeiro ponto de origem e logo em seguida o segundo. São dois pontos que servirão de base para o ajustamento do objeto. Por isso, se for necessário, habilite o Osnap.
Depois que informar os pontos de origem, é hora de informar os de destino. É importante frisar que a sequência de cliques influencia. Os pontos de destino devem ser correspondentes ao de origem, bem como a sequência de cliques.
Dica: você poderá também digitar as coordenadas do destino na barra de comando. Primeiro a coordenada X e depois a coordenada Y, utilizando como separador decimal o ponto "." e como separador entre coordenadas a vírgula ","
Aparecerá uma janela onde se deve marcar as opções desejadas: Mover, Rotacionar e Reduzir tamanho.

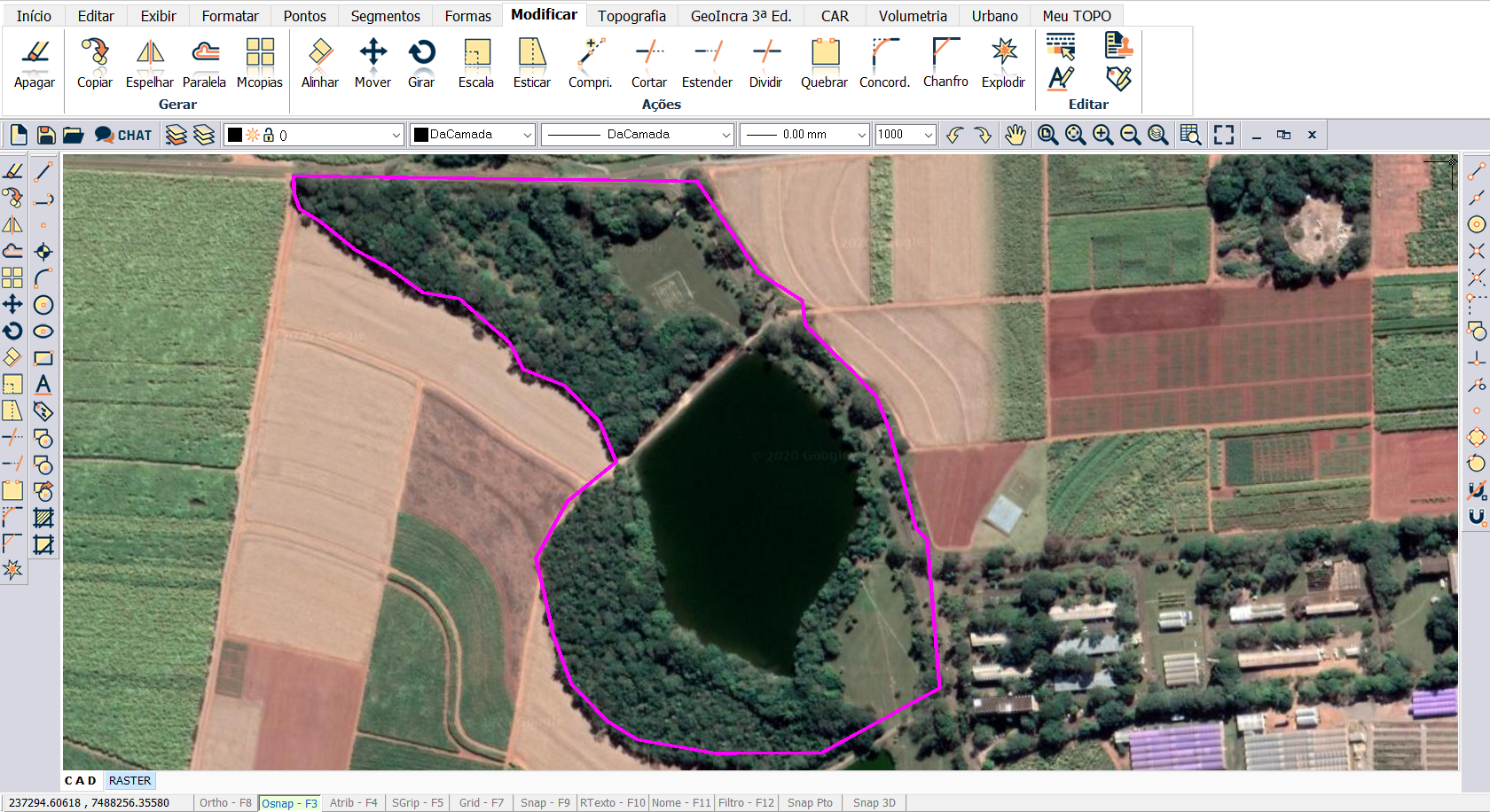

Finalize com OK e seu objeto estará alinhado! No nosso exemplo, conseguimos deixar a imagem do mesmo tamanho que nosso polígono.
Se desejar, veja a vídeo aula:
BOM TRABALHO!
