Este tutorial irá ensinar como cotar azimute e/ou distância em seu segmento de maneira fácil e rápida.

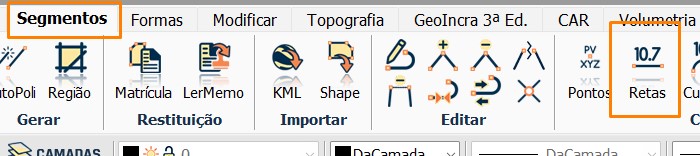

Para isso, clique aba SEGMENTOS -> Seção Cotar -> Ferramenta RETAS.

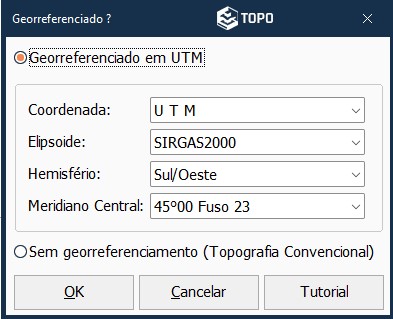

Abrirá a janela para definir as georreferências, clique OK.
Depois, irá abrir a tela da ferramenta.

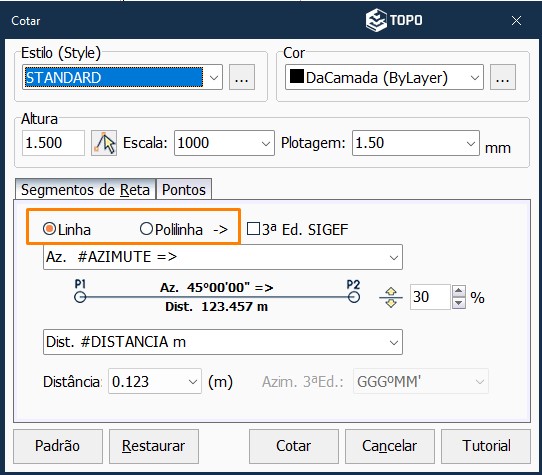

Na aba Segmentos de Reta, temos as opções de cotar somente uma linha ou toda a polilinha.
- IMPORTANTE: Se escolher a Linha, irá cotar apenas um segmento, ou seja, de um ponto ao outro, se escolher a opção Polilinha, irá cotar todos os segmentos do polígono de uma única vez.

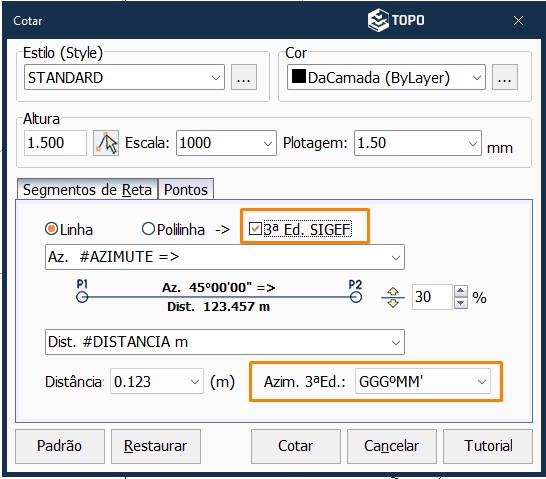

Também há a opção de ativar as configurações segundo à 3ª Ed. para quem estiver trabalhando de acordo com as normas do SIGEF.
Além disso, pode cotar azimute e distância ou apenas uma das duas informações, como só azimute ou só distância, conforme necessidade, para isso, basta clicar na caixa de seleção e escolher a opção desejada.

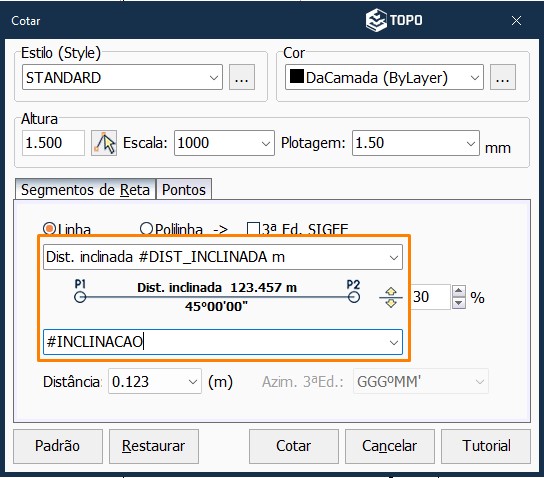

Com essa ferramenta também é possível cotar distância inclinada (m), aclividade, declividade (%) e inclinação (°). Defina quais informações deseja cotar no segmento, no exemplo abaixo iremos definir cotar a DISTÂNCIA INCLINADA (EM METROS) e INCLINAÇÃO (EM GRAUS):
É possível controlar o espaçamento entre as informações e a linha, bem como o número de casas decimais.

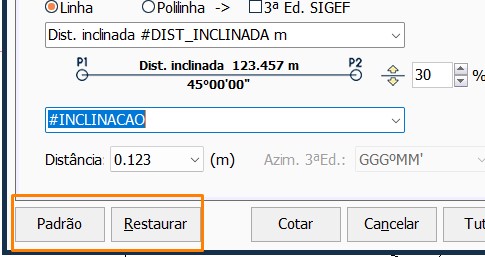

Também é possível criar seu próprio Padrão para sempre utilizar as mesmas configurações em seus projetos.
Após feita todas as configurações, clique em OK.
Selecione sua polilinha a ser cotada, um ponto inicial e o sentido, usualmente horário.

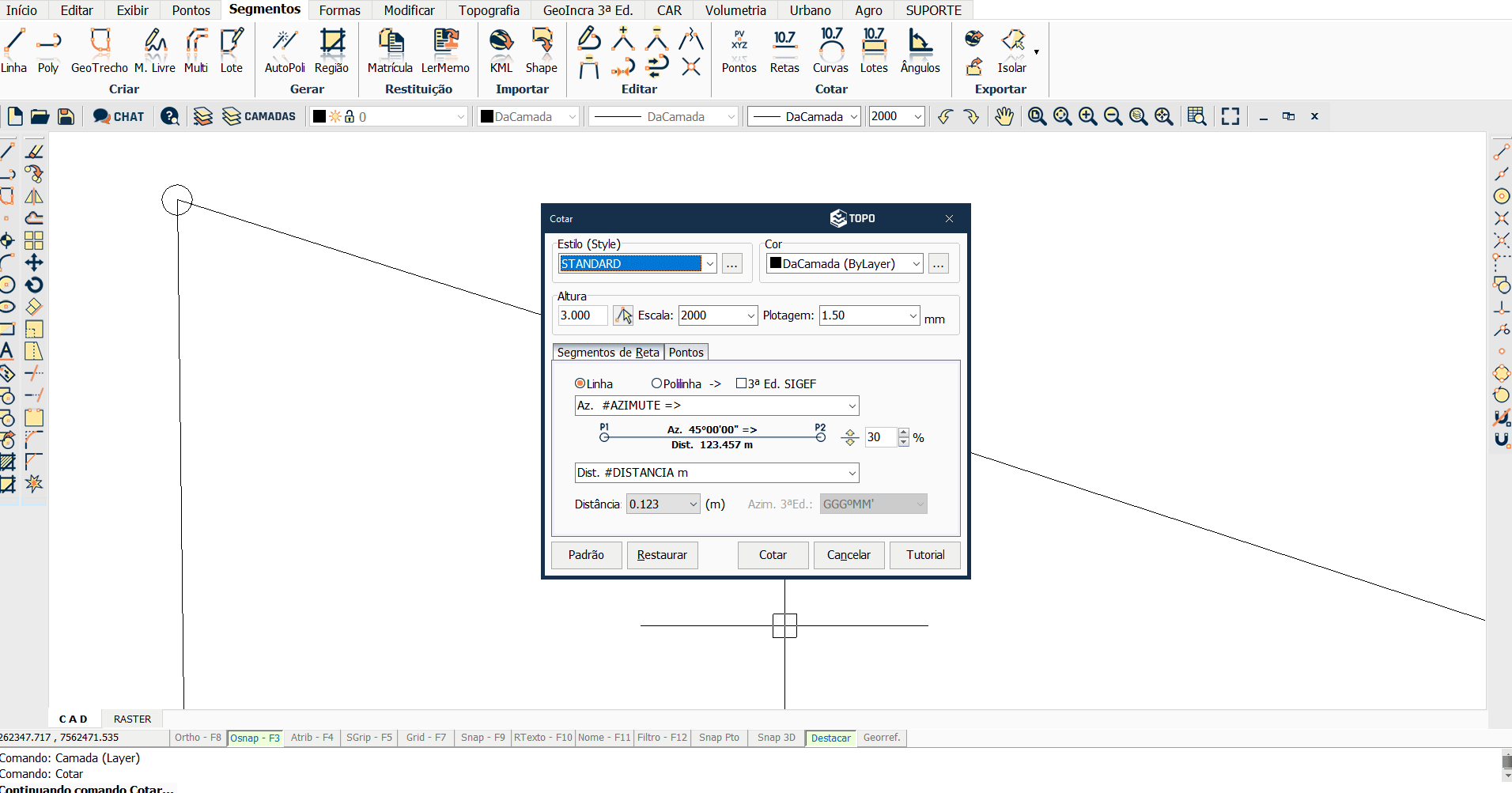

Linha:

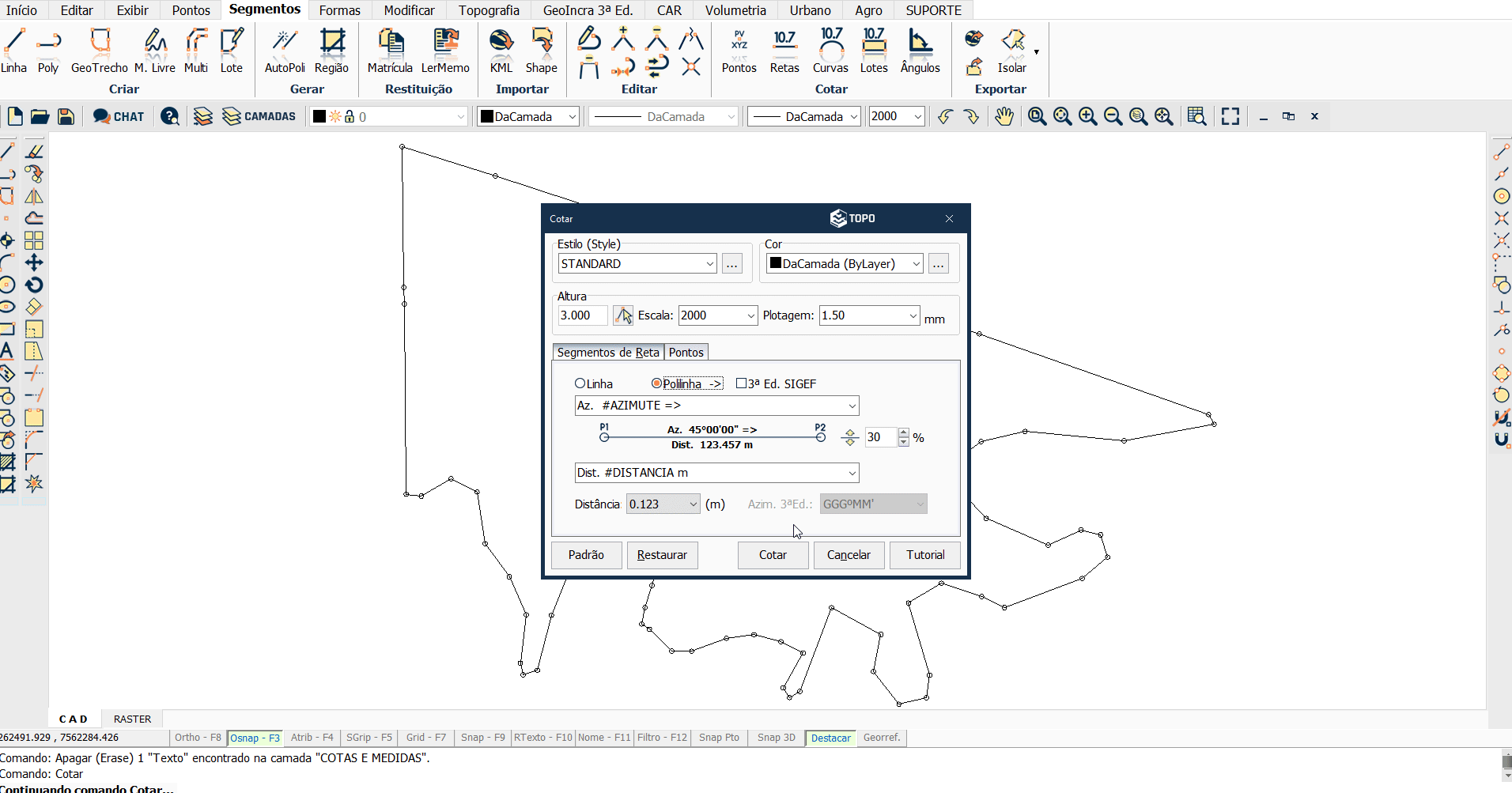

Polilinha:

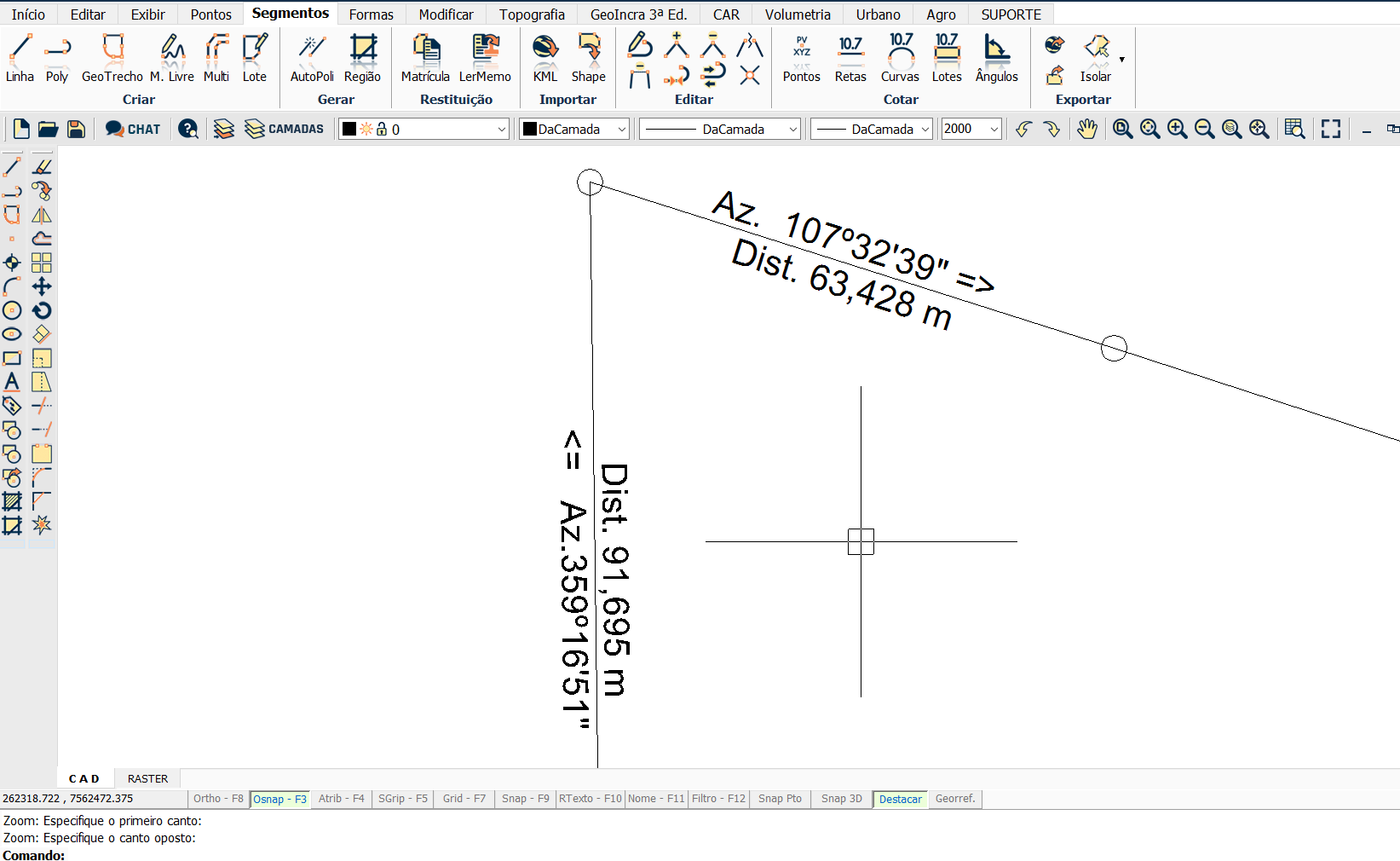

Seu resultado final será assim:
Em caso de dúvidas, veja a vídeo aula:
ÓTIMO TRABALHO!
