A ferramenta Platô efetua o cálculo dos volumes de corte e aterro de uma superfície plana representada por uma polilinha, em relação ao MDT indicado.

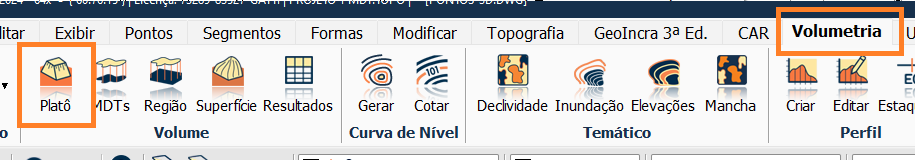

Selecione a aba Volumetria > Platô.
Selecione a polilinha localizada sobre o MDT para efetuar o cálculo e pressione ENTER.

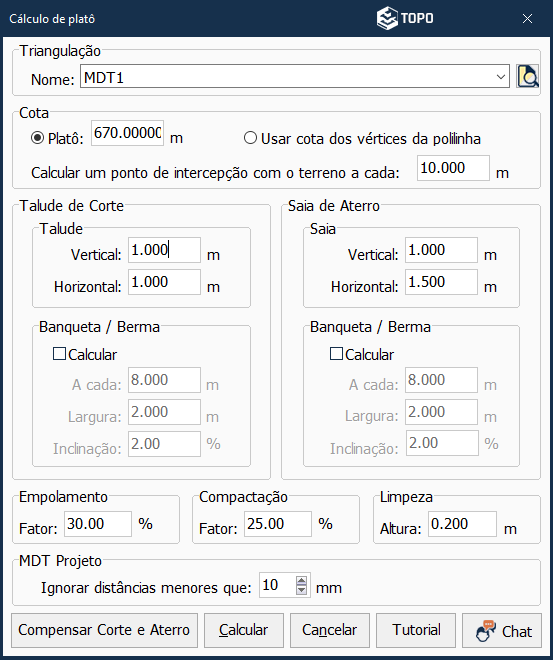

Configure a janela a seguir de acordo com o seu projeto.
Triangulação: selecionar na lista qual será o MDT onde será efetuado o cálculo, caso exista mais de um no seu desenho.
Cota: informar uma cota única para o platô ou usar as cotas da polilinha.
Talude de corte: informe as medidas da rampa de corte. Caso necessário calcular também a berma, você deverá informar as suas medidas.
- A cada: a cada quantos metros de desnível será feita uma berma;
- Largura: largura máxima da berma;
- Inclinação: porcentagem de inclinação para dentro da berma.
Saia de aterro: Informe as medidas da rampa do aterro.
Empolamento: Informe a taxa de empolamento da terra retirada com o corte.
Compactação: Informe a taxa de compactação da terra utilizada no aterro.
Limpeza: Informe a altura de terra que será retirada para a limpeza da superfície.
MDT Projeto: Podemos configurar para ignorar pontos com distância menores que valor determinado em centímetros.
Compensar Corte e Aterro: Irá calcular de maneira automática a compensação do valor de Corte e Aterro e estipular a cota de passagem que melhor distribui o volume.
Após fazer todas as configurações, clique em CALCULAR. Seguindo para a janela Volume onde é exibido o volume de solo a ser movimentado, nos itens Corte e Aterro são exibidos os volumes naturais de corte e aterro, e os mesmos multiplicados pelos respectivos fatores de conversão.
Os dados obtidos na janela Volume podem ser copiados e posteriormente colado no próprio desenho, ou em um arquivo de editor de textos. Após copiar, clique em Avançar.

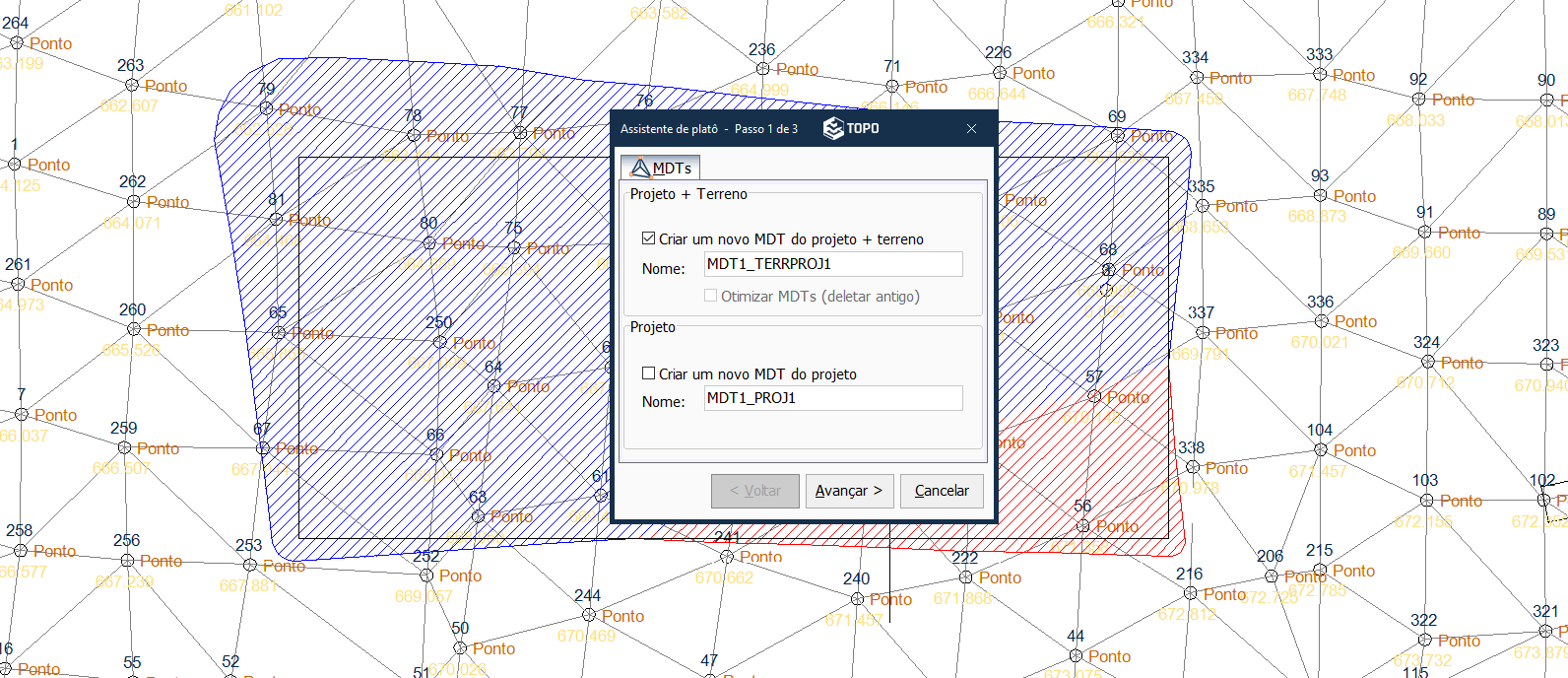

Você poderá gerar o desenho do projeto, ou seja, o MDT, os pontos e as linhas que definem o limite deste projeto.
Projeto + terreno: Gera um novo MDT do terreno já com os dados do projeto.
• Otimizar MDTs: opção disponível a partir da criação do 2º platô. Ao manter essa opção ativa, o MDT utilizado como base para o platô anterior será excluído, deixando no projeto apenas o novo MDT, completo e com todas as informações.
Projeto: Gera um novo MDT apenas com os dados do projeto.
Clique em Avançar > após escolher sua opção.

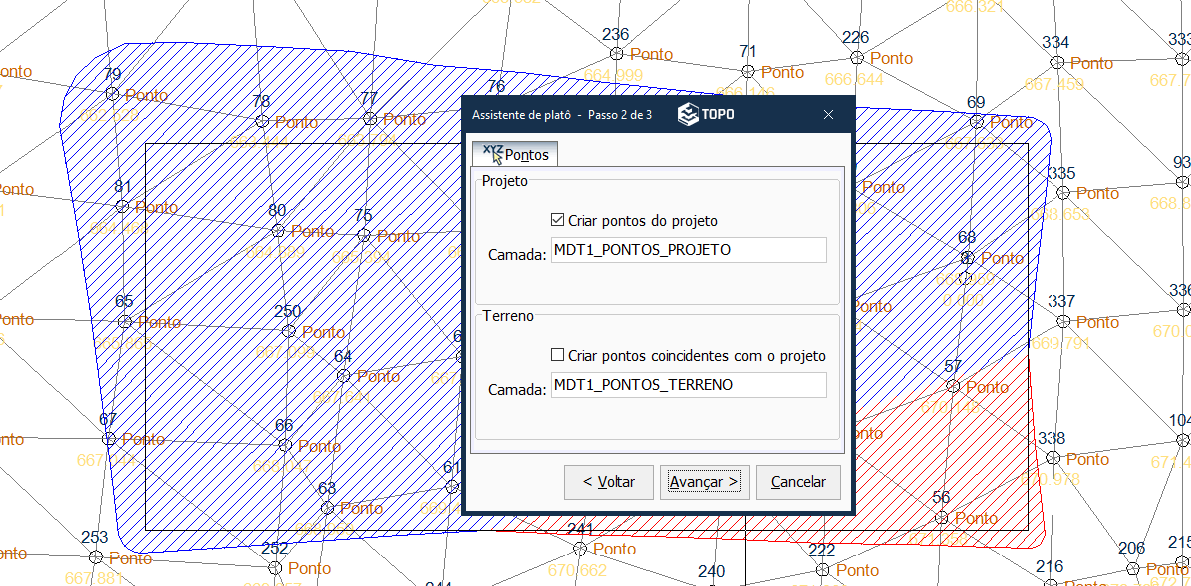

Pontos
Pontos do projeto: Inserem no desenho os pontos utilizados para gerar o MDT do projeto.
Pontos coincidentes com o projeto: Insere pontos na borda do projeto.
Escolha as opções que lhe convém e clique em Avançar >

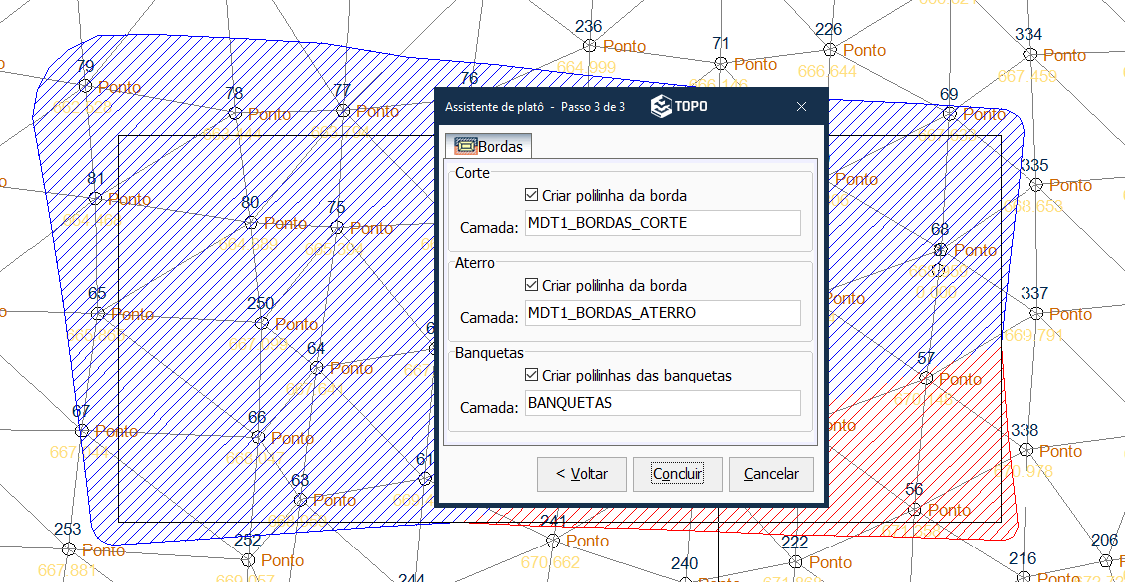

Bordas
Corte: Desenha a linha da borda da região de corte.
Aterro: Desenha a linha da borda da região de aterro.
Banquetas: Desenha as polilinhas das banquetas.
Depois de Concluir, o sistema Métrica TOPO pergunta se desejamos inserir uma tabela com os resultados. Clique em Sim.

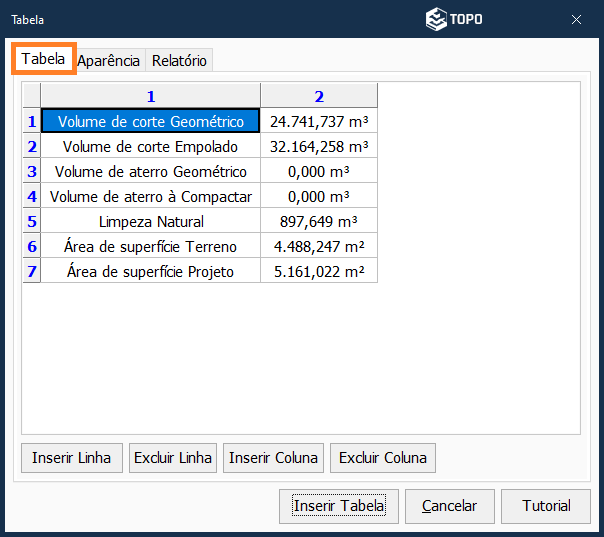

Na aba Tabela, será exibido os valores de corte e aterro referentes ao cálculo de platô.

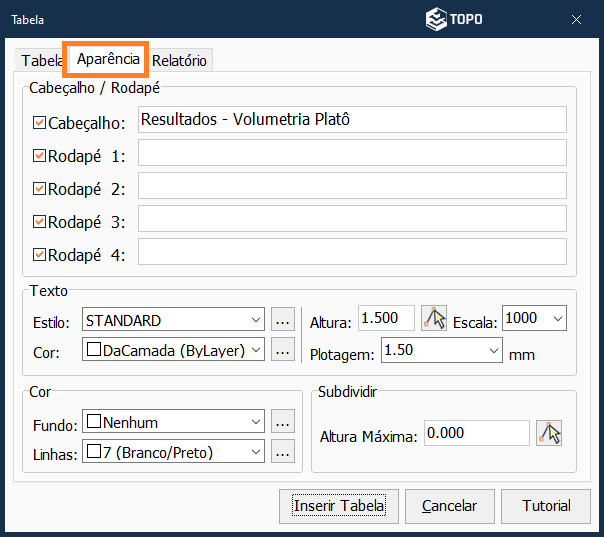

Na aba Aparência será possível realizar algumas configurações de preferências, como título do cabeçalho e tamanho dos textos.

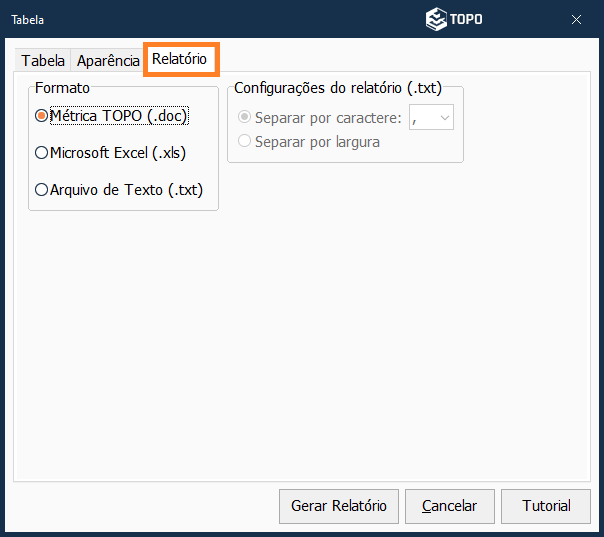

Na aba Relatório é possível exportar documentos nas extensões .doc, .xls ou .txt.
Ao clicar em OK, selecione e clique no local que deseja inserir a tabela.

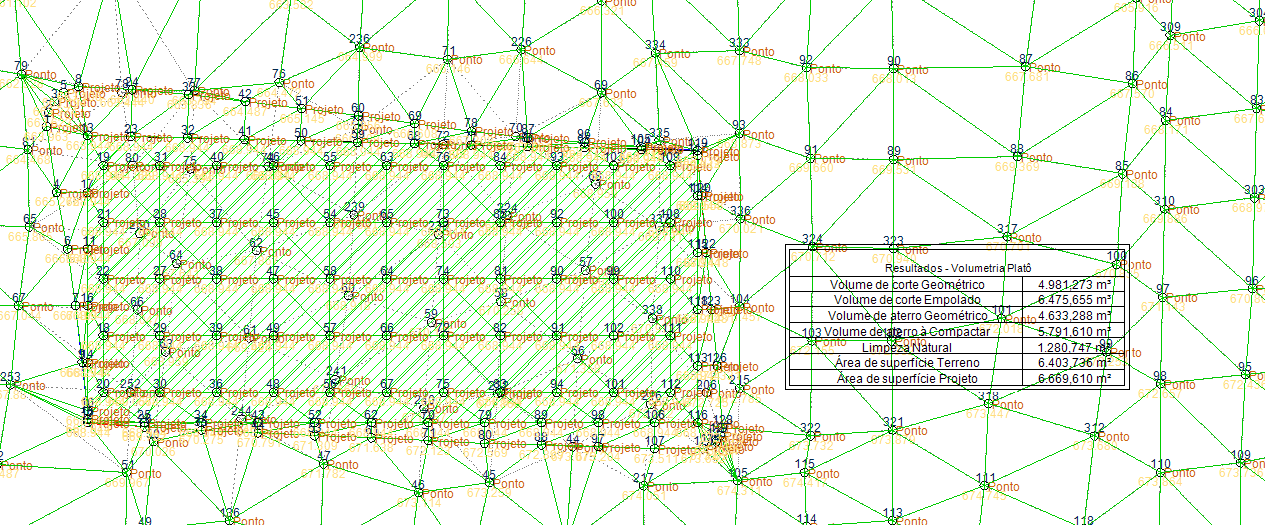

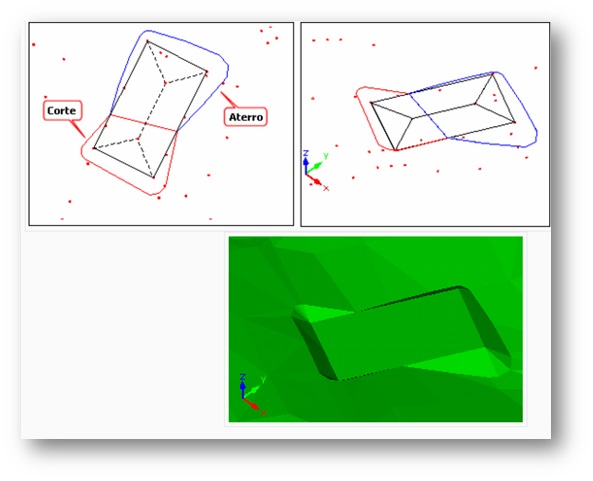

Exemplos:
BOM TRABALHO!
Ficou alguma dúvida? Temos uma vídeo aula sobre a ferramenta, confira aqui:
