Este inovador comando do Métrica TOPO será muito útil para elaborar polilinhas sem curva, mas com alto grau de detalhamento de curvaturas. Excelente ferramenta para elaborar vetorizações de cartas, imagens e mapas. Também é uma poderosa ferramenta para desenhos de croquis rapidamente.

Com a ferramenta mão livre, é possível definir o comprimento de cada segmento de reta a ser desenhado, e ao clicar do mouse, o comando permanece ativo mesmo sem o botão do mesmo pressionado, deixando a mão do profissional livre para movimentar o cursor e elaborar digitalizações ou grandes desenhos de córregos, estradas, etc. Confira abaixo detalhes de como proceder com a ferramenta.

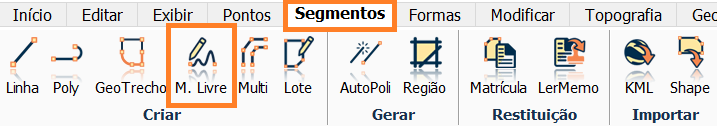

Vamos em Segmentos, e clique na opção Mão Livre.

Na próxima janela, escolha o comprimento de cada segmento de reta (digitando ou capturando a distância no próprio desenho CAD) e se querer que a polilinha criada seja automaticamente fechada.

No exemplo, será usada a distância de 15m e não será fechada a polilinha ao término da ferramenta.

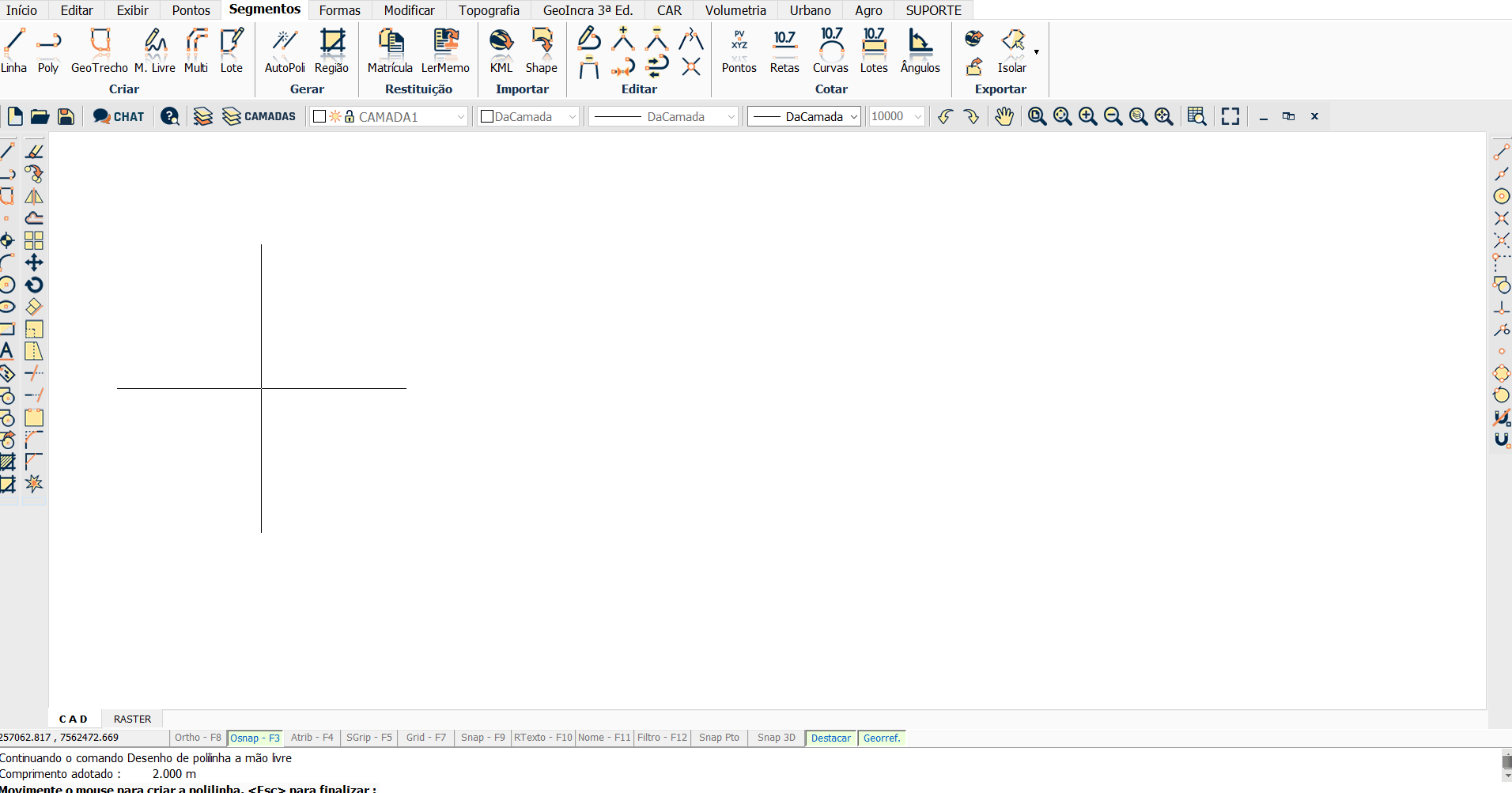

Depois de configurar, clique em OK, volte ao desenho, e clique como se fosse desenhar. Solte o botão do mouse e arraste livremente o mesmo para desenhar onde quiser, baseando-se em segmentos de reta na metragem configurada.

BOM TRABALHO!
