Curvas de nível: Cotar

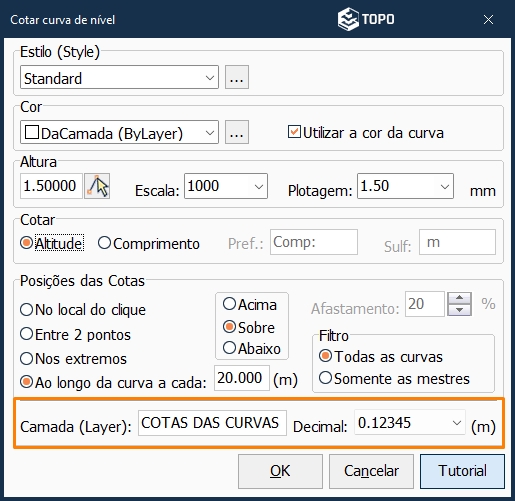

A ferramenta Cotar insere nas linhas das curvas de nível o texto com o valor da cota. Você poderá definir a posição do texto em relação à linha; se todas as curvas serão cotadas ou apenas as curvas mestres, bem como a camada e também o número de casas decimais.

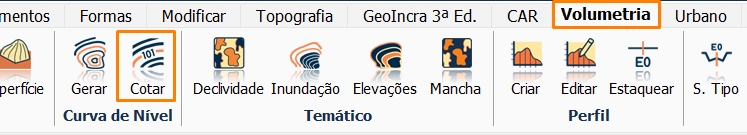

Clique na aba Volumetria > Cotar.

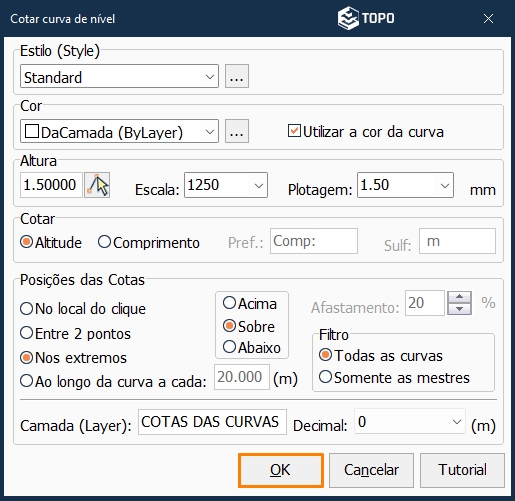

Na janela a seguir, temos:

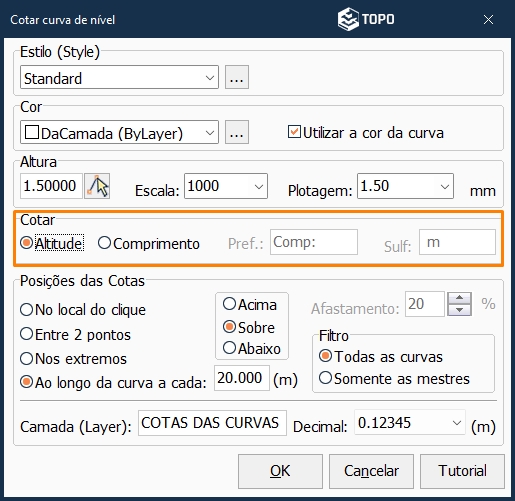

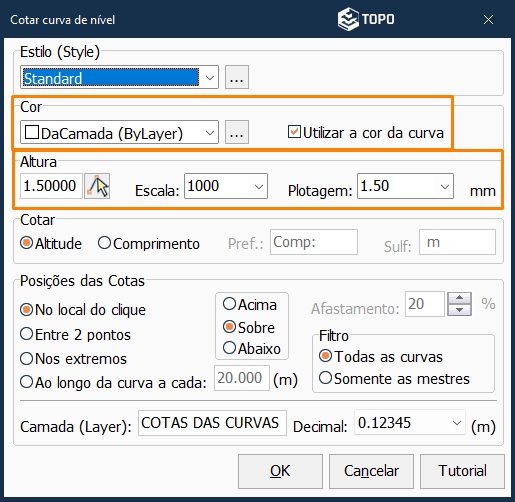

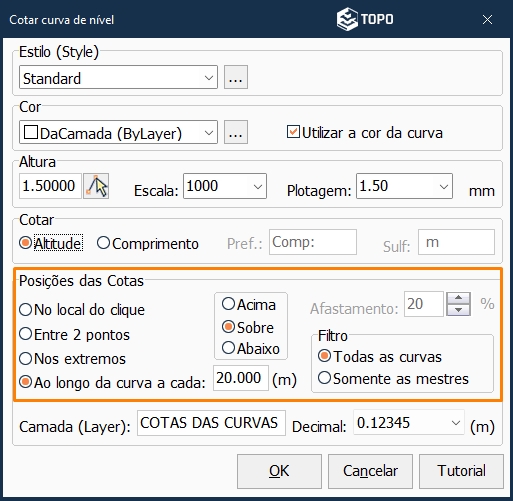

Posições das Cotas: Você tem a possibilidade de várias configurações de cotas, quanto ao tipo de cota adotada, posição em relação à linha, e em quais linhas cotar.

Neste caso iremos cotar as curvas no local do clique em suas extremidades.

Após fazer todas as configurações, pressione OK.

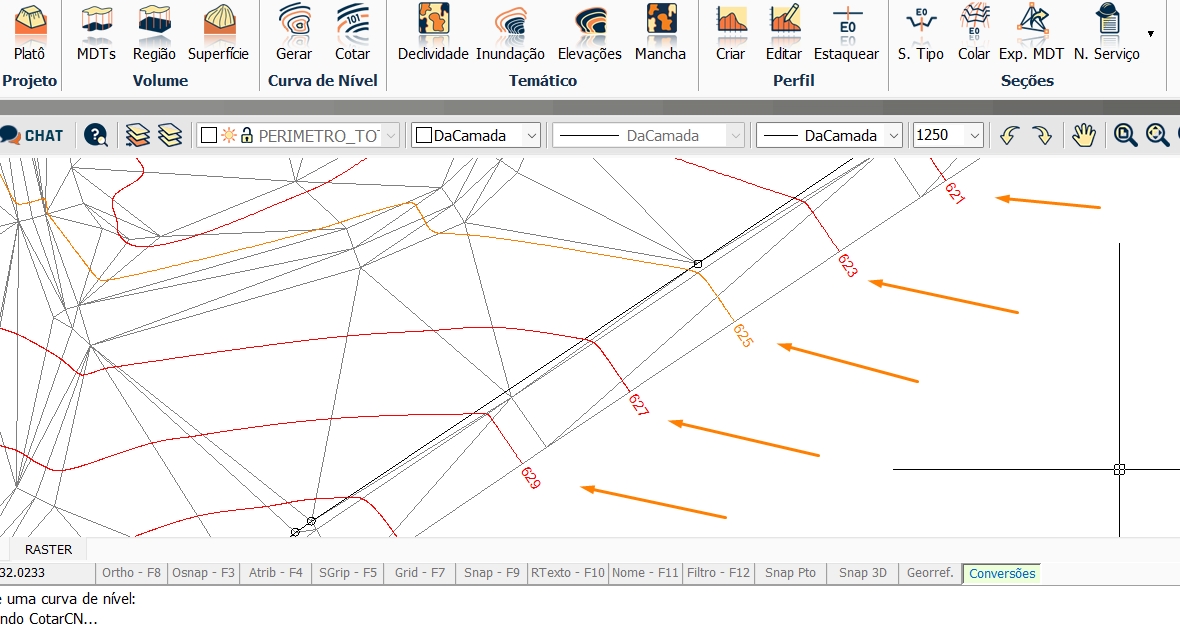

Ao clicar na curva desejada, a cota irá aparecer sobre a curva, assim como foi configurado na tela anterior.

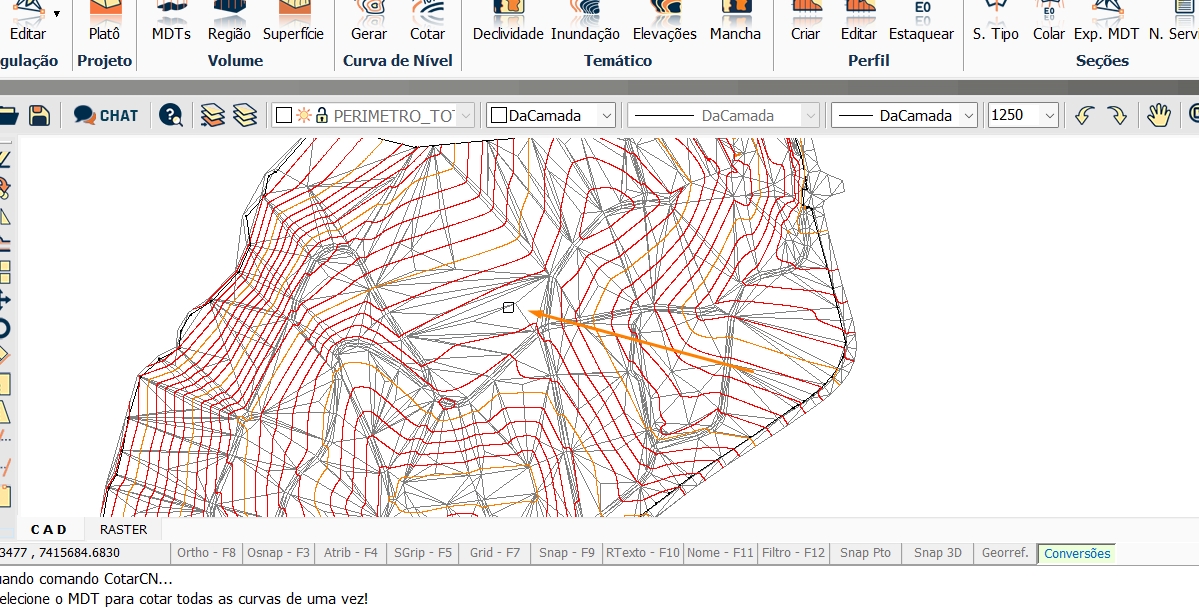

Caso opte por cotar todas as curvas, selecione a opção Nos extremos. Após selecionar a triangulação, irá gerar uma mensagem conforme imagem abaixo.

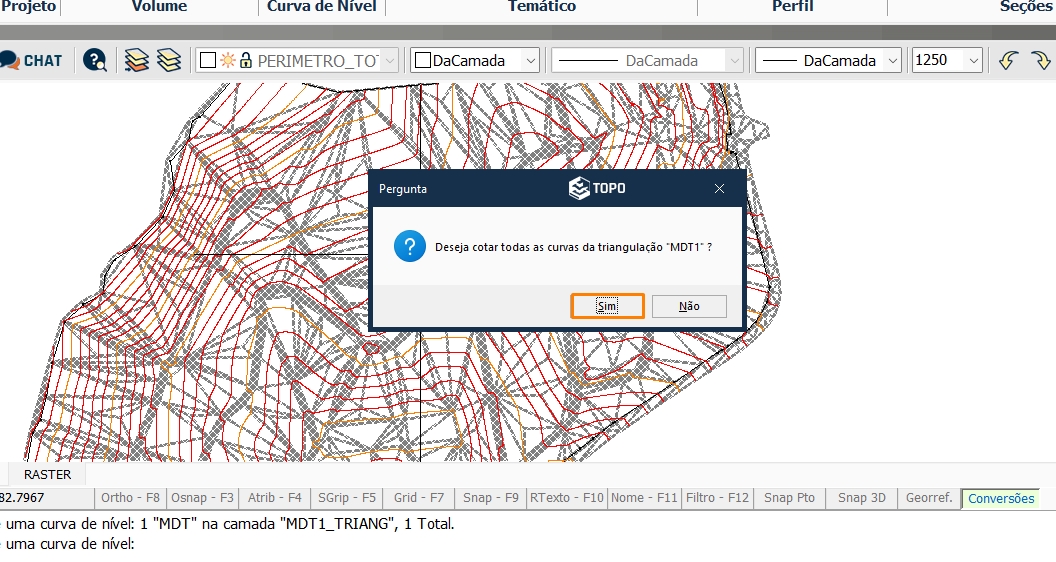

Pressione SIM para cotar todas as curvas de níveis geradas na triangulação.
