Depois de já ter importado sua certificação diretamente do Portal do SIGEF dentro do seu Métrica TOPO, e também já ter criado o imóvel com pontos, segmentos e confrontantes, vamos criar a tabela de roteiro perimétrico.
Na aba GeoIncra 3ª ED, clique na opção Direito Legal, Roteiro.

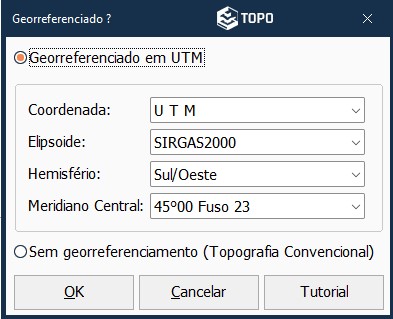

Selecione as Georreferências dos dados importados.

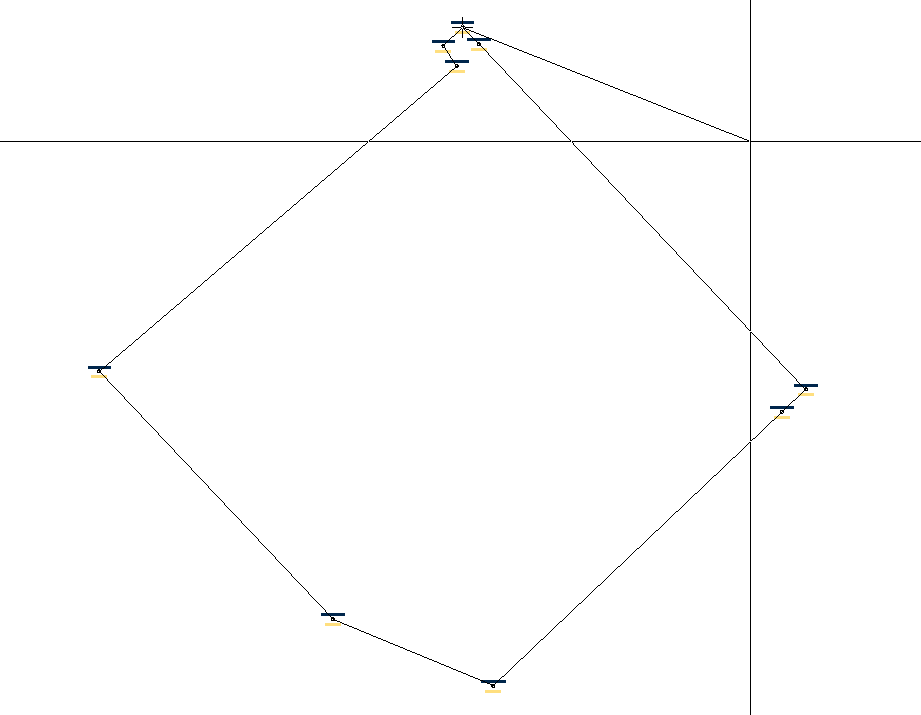

Selecione a polilinha.

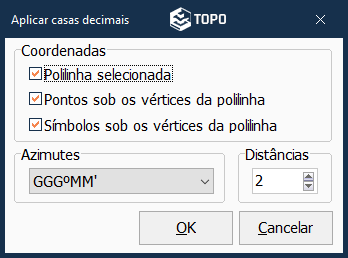

Confirme a aplicação das casas decimais.

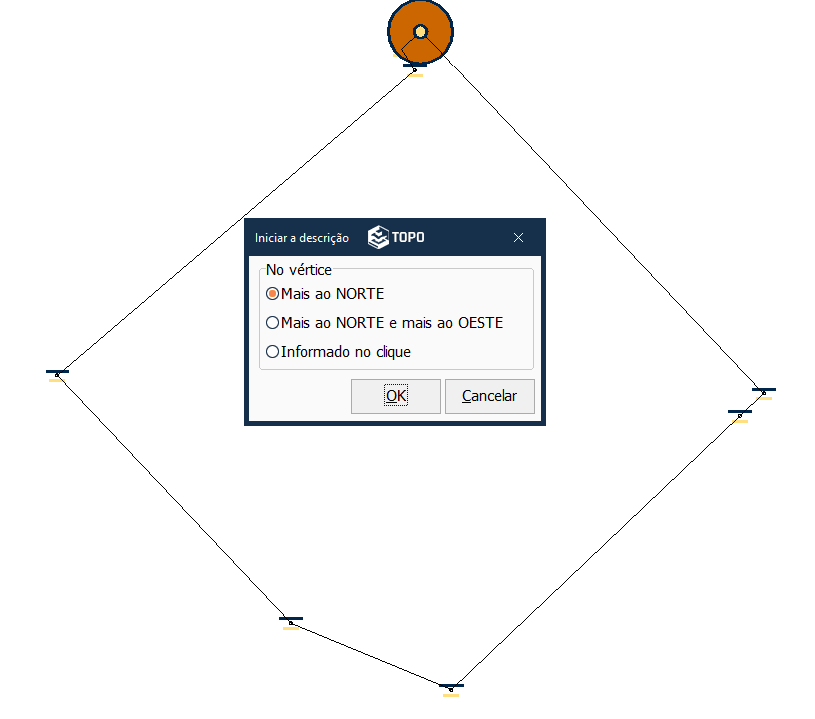

Selecione o ponto mais ao norte para iniciar a descrição.
Selecione o sentido horário da descrição e confirme.
Dica!

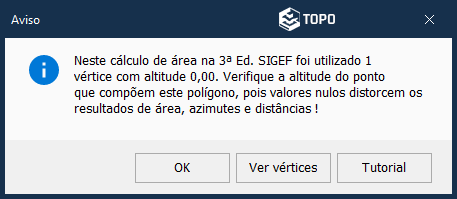

Nesta etapa, é possível conferir se o polígono tem algum vértice com altitude 0, assim, o software identifica automaticamente valores nulos.

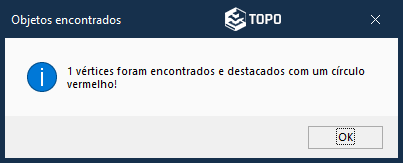

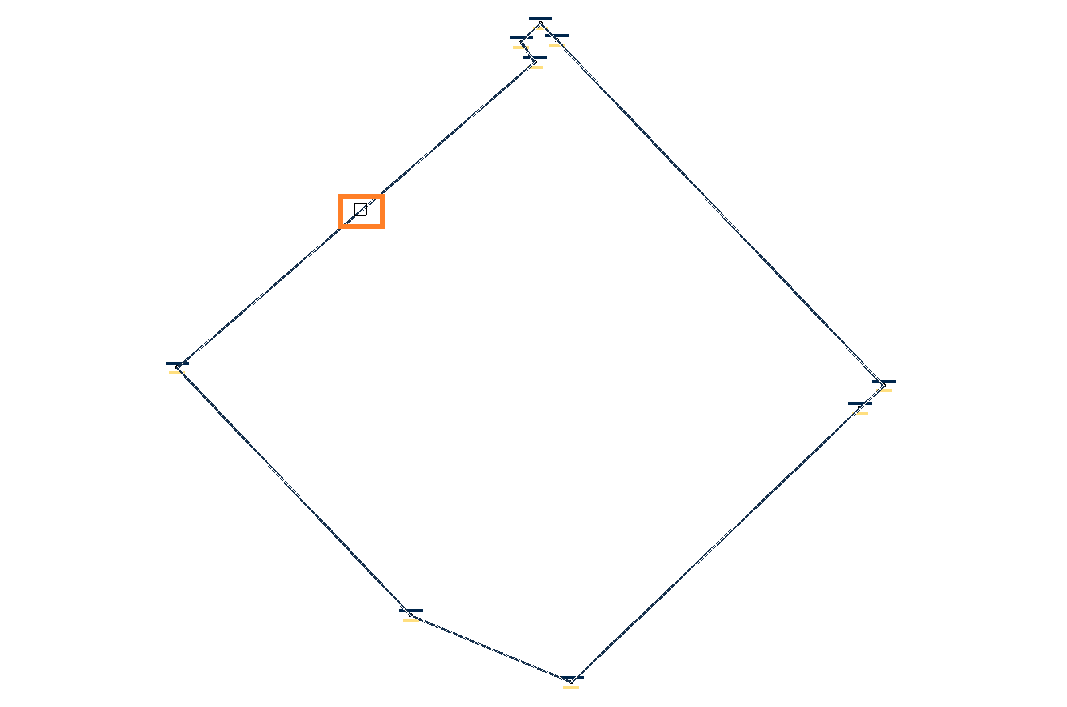

Clique em Ver Vértices para confirmar quais são os vértices com valores nulos

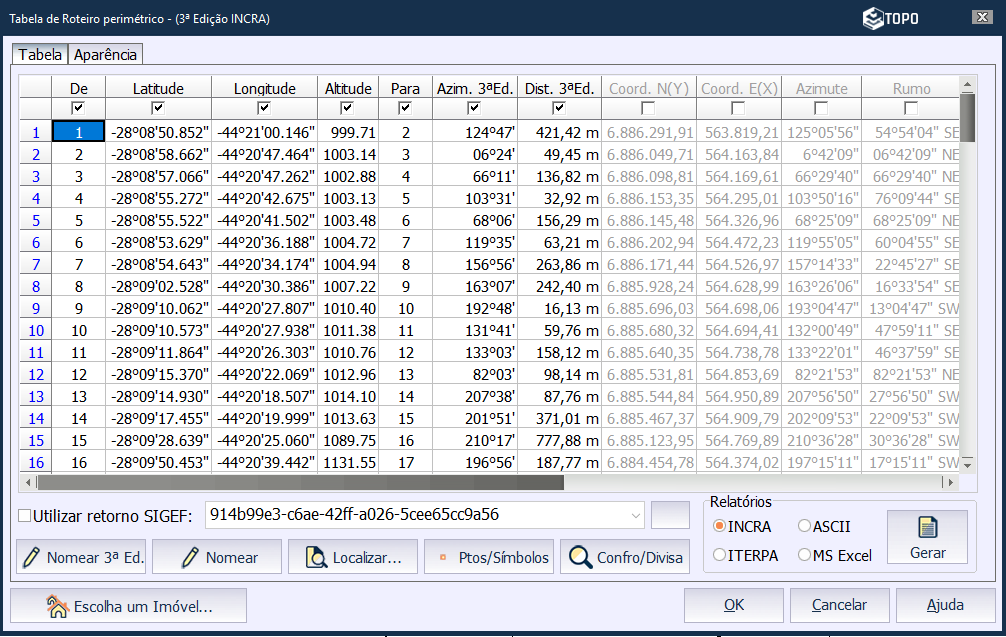

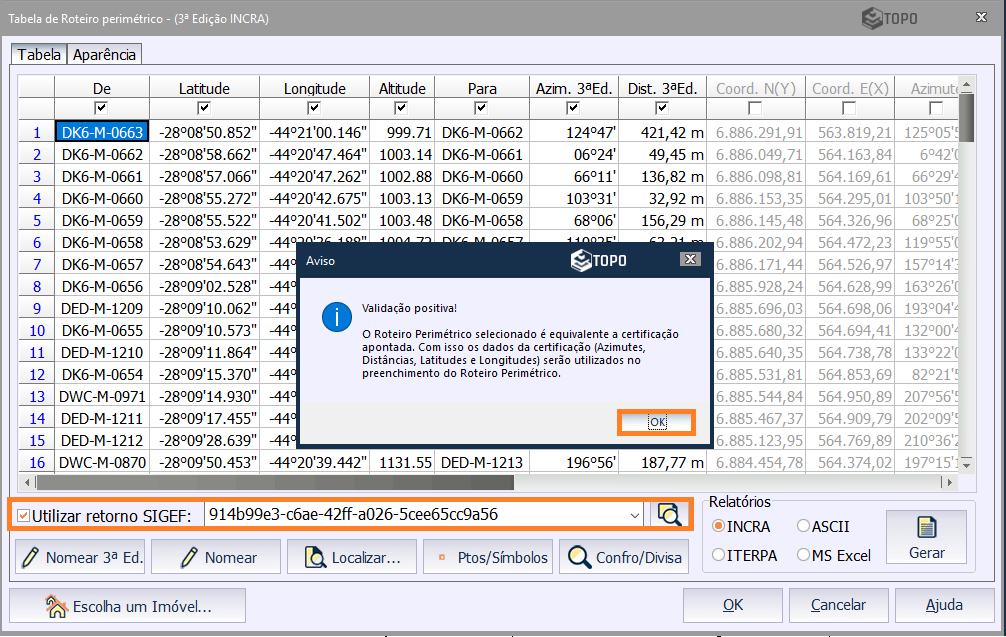

Veja a tela da tabela de roteiro perimétrico.

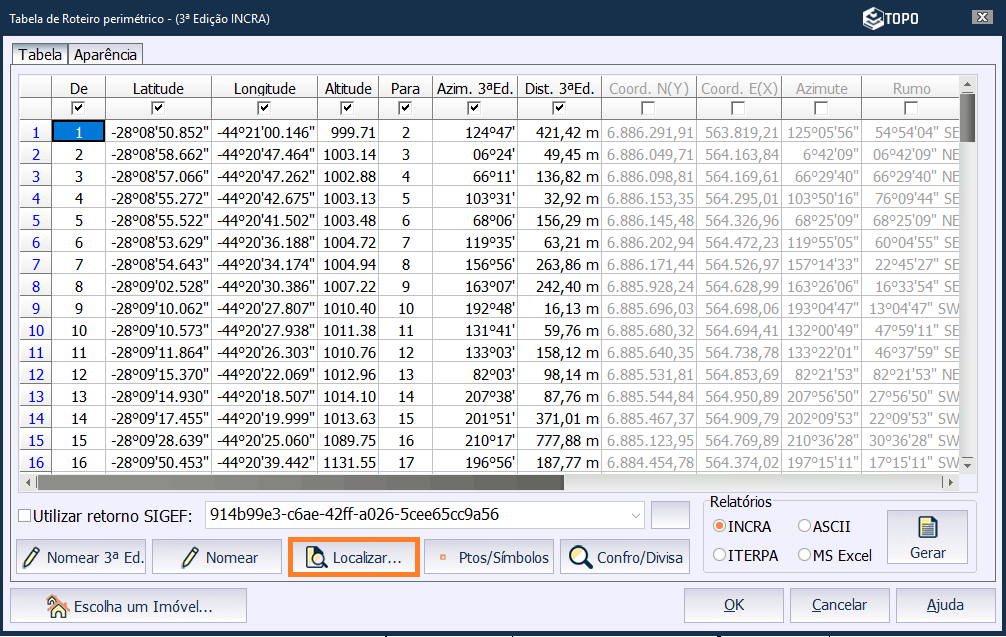

Clique em Localizar para localizar os pontos.

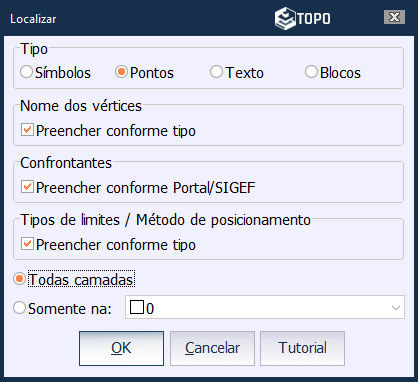

Localize os pontos, nomes dos vértices, confrontantes e tipos de limites / método de posicionamento.
Os vértices serão preenchidos de acordo com o que foi localizado.
Adote o valor de área conforme o SIGEF.

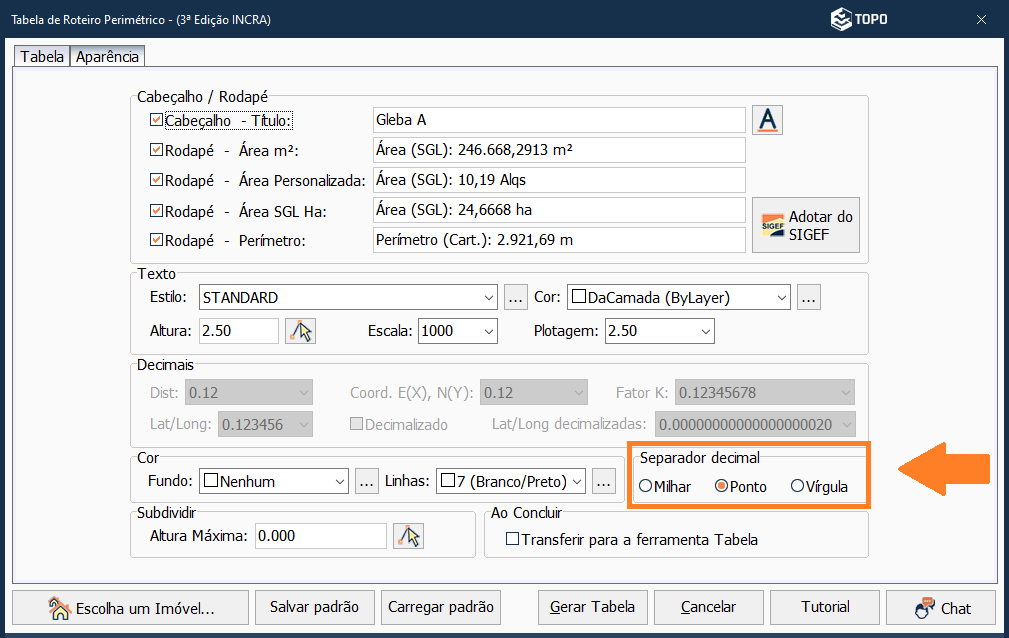

Na aba Aparência, pode realizar as configurações da tabela de roteiro perimétrico.
Pode realizar a configuração das casas decimais do separador decimal, sendo: milhar, ponto ou vírgula.

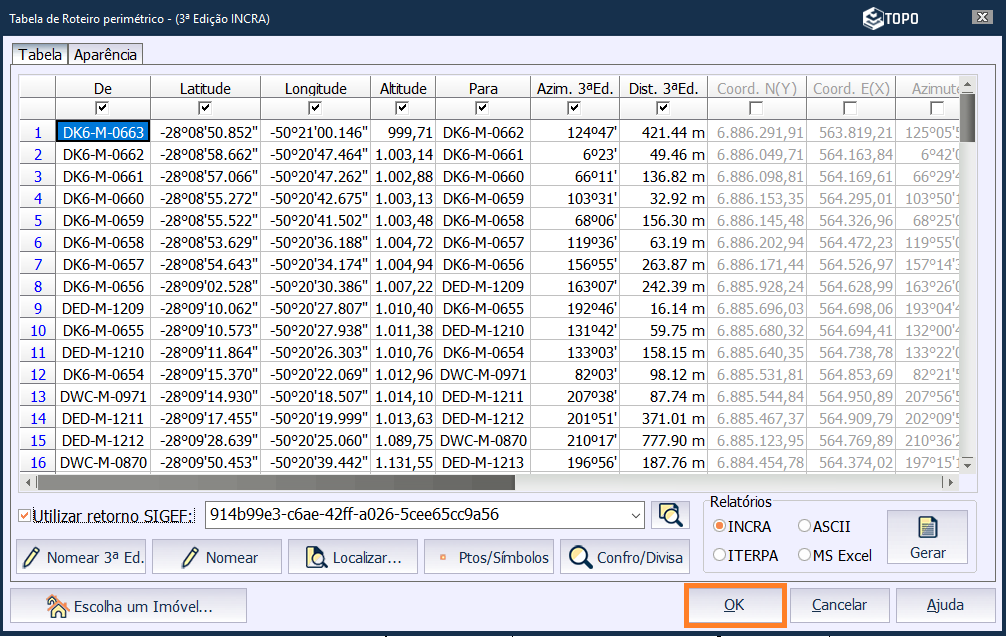

Clique em OK para gerar a tabela de roteiro perimétrico.
A tabela será inserida no desenho.
Gostou? Confira nossa vídeo aula aqui:
BOM TRABALHO!
