Neste tutorial iremos demonstrar como criar um vértice através do método de posicionamento PT8 de acordo com o Manual Técnico para o Georreferenciamento de Imóveis Rurais 2ª Edição - INCRA.

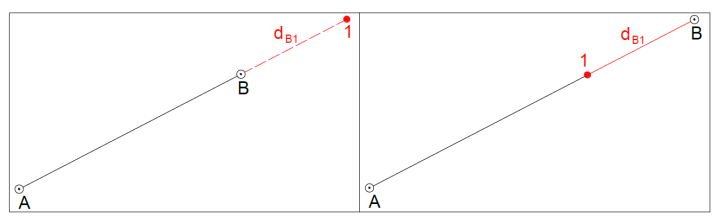

Este método de posicionamento consiste na determinação de um vértice de interesse a partir de duas coordenadas conhecidas, é uma alternativa para obtenção do ponto em locais onde existem obstruções físicas que impeçam o levantamento por métodos GNSS.
Lembrando que para utilizar este método, é necessário saber a distância de um dos vértices conhecidos até o vértice de interesse, além disso, ao determinar a altitude no método de alinhamento, deverá ser atribuído ao vértice o valor da altitude média dos vértices utilizados como referência.
(Fonte: Manual Técnico para o Georreferenciamento de Imóveis Rurais – 2ª Edição, Página 48 - INCRA)

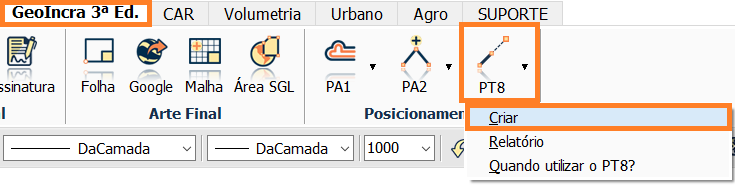

Para utilizar a ferramenta, acesse a aba GeoINCRA 3ªEd., na seção Posicionamento, selecione PT8 -> Criar.
Irá abrir a ferramenta de alinhamento com duas opções: Vértices e Polilinhas.
- Vértices
Neste opção, será possível determinar o vértice de interesse no alinhamento através do prolongamento com base em dois pontos como referência.
Primeiro, clique em Vértices.
Agora, clique no primeiro ponto de referência
Dica!
Lembre-se de ativar e configurar o OSNAP F3 para precisão Ponde (Node) e Extremo (Endpoint).

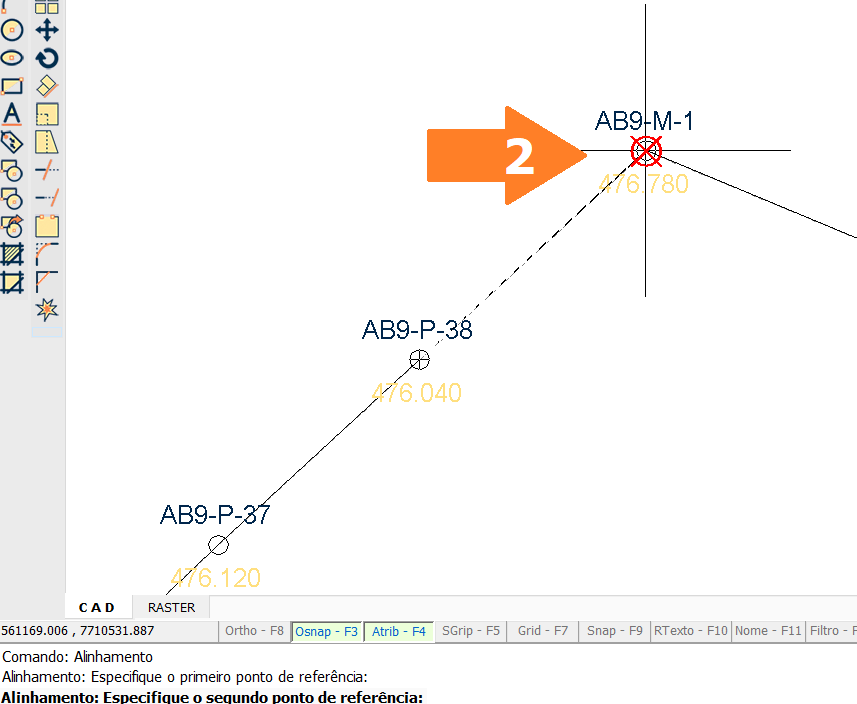

Depois, especifique o segundo ponto de referência.
Na próxima tela, verá os dados do alinhamento, como azimute de referência calculado.

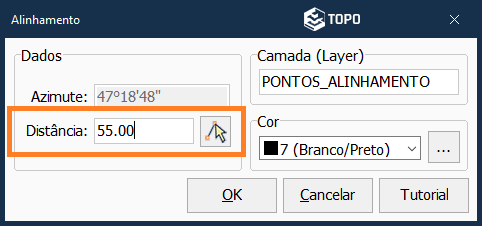

Basta informar a distância que deseja prolongar e criar o vértice de interesse, pode digitar o valor ou informar a distância através de um clique.

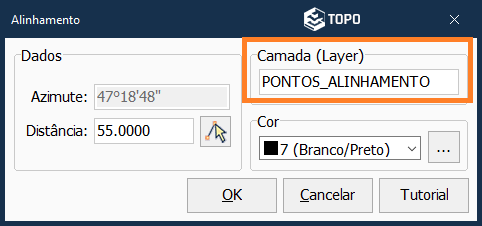

Os novos pontos do alinhamento serão salvos na camada "PONTOS_ALINHAMENTO" mas pode alterar o nome da camada caso desejar.

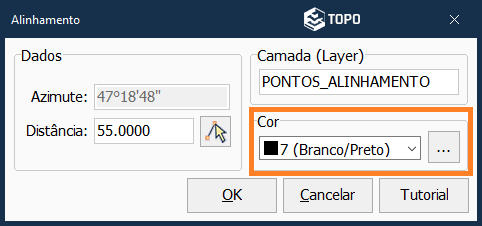

Além disso, pode personalizar a cor do ponto criado

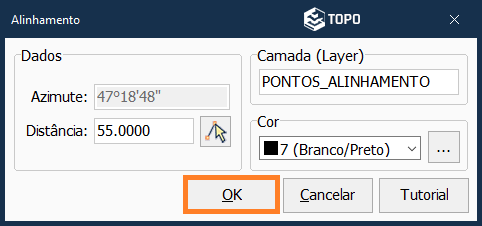

Agora, basta clicar em OK.
Pronto!

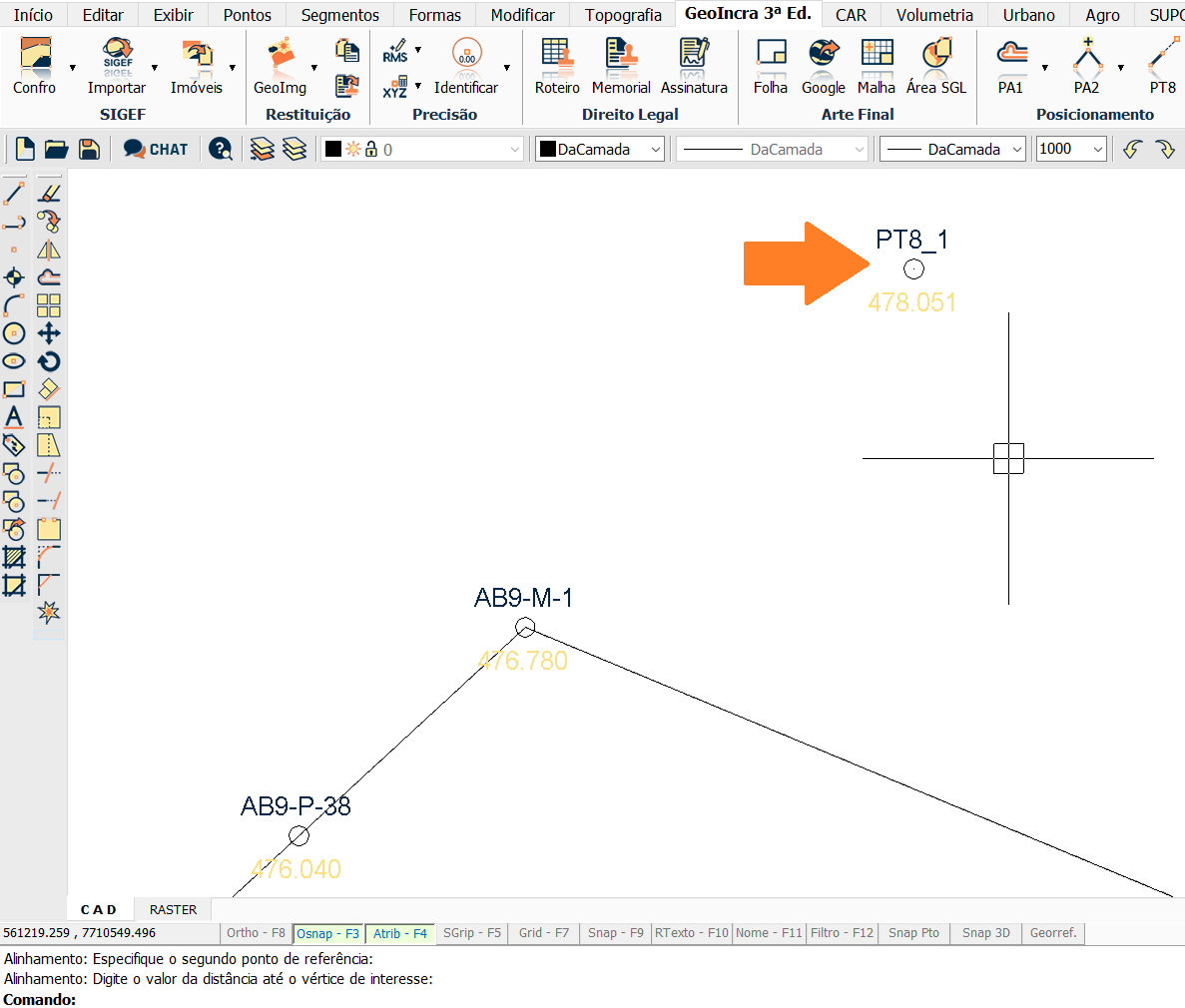

O vértice será criado com sucesso!
- Polilinhas
Neste opção, será possível determinar o vértice de interesse no alinhamento através da seleção da polilinha e distância como referência.
Clique em Polilinha.

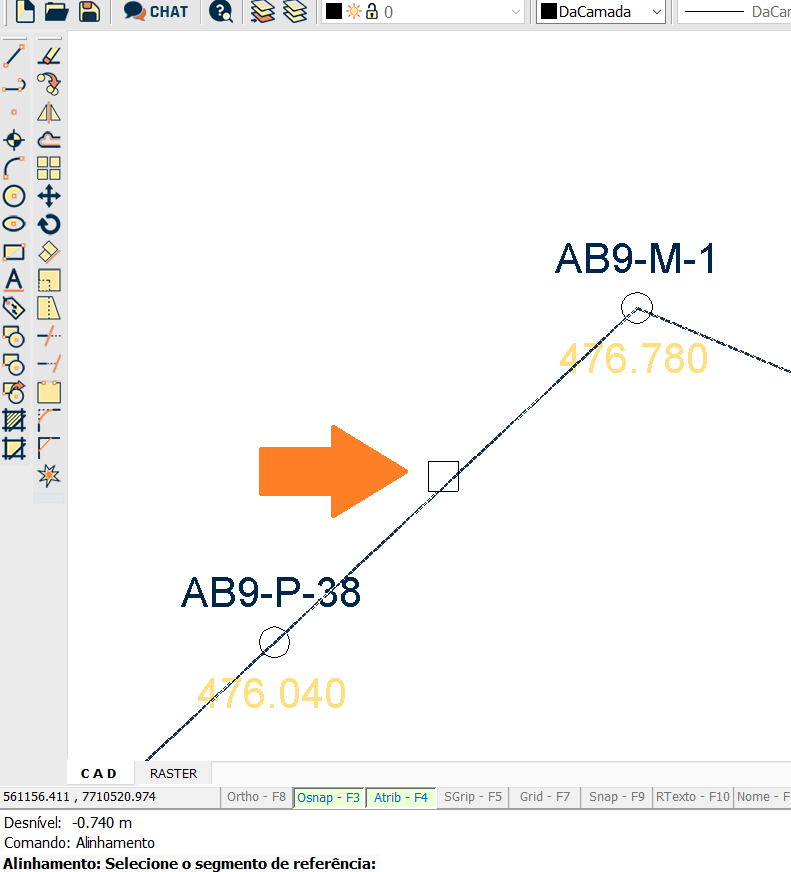

Clique na segmento de referência que deseja utilizar para criar o vértice de interesse.

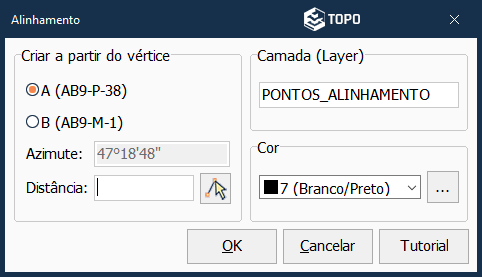

Irá abrir a tela da ferramenta.

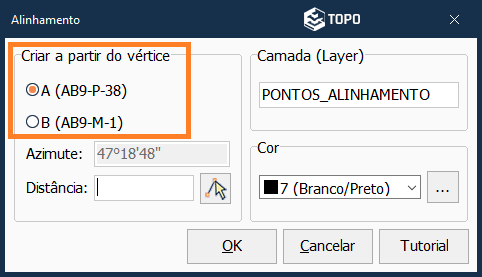

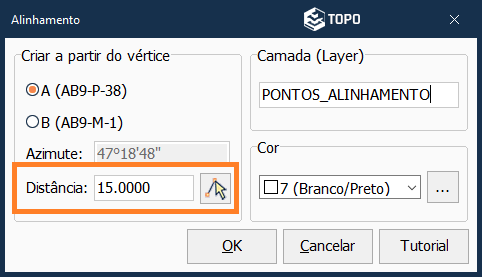

Primeiro, escolha a partir de qual vértice deseja criar o ponto de interesse.
Poderá conferir o azimute de referência calculado.
Basta informar a distância que deseja criar o vértice de interesse, pode digitar o valor ou informar a distância através de um clique.
Clique em OK.
Pronto!
O vértice será criado com sucesso!
ÓTIMO TRABALHO!
