A ferramenta Tabela serve para criar tabelas com todas as informações das áreas de loteamento e quadras/lotes que você criou.

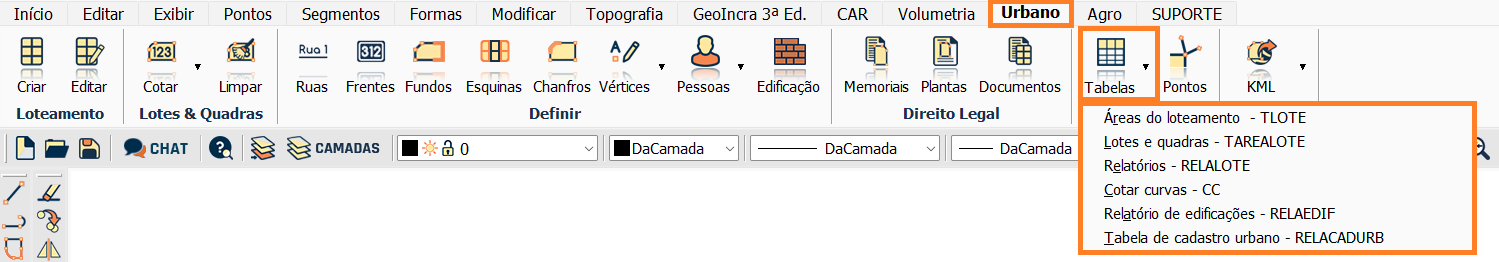

Para isso, clique na aba Urbano, seção Gerar, ferramenta Tabela.
Note que irá aparecer 3 opções: Áreas do loteamento, Lotes e Quadras, Relatórios e Cotar Curvas.
- Áreas do loteamento
A tabela de áreas é um dado muito importante para o projeto de loteamentos. Você colocará os diferentes tipos de áreas com suas respectivas porcentagens no projeto.

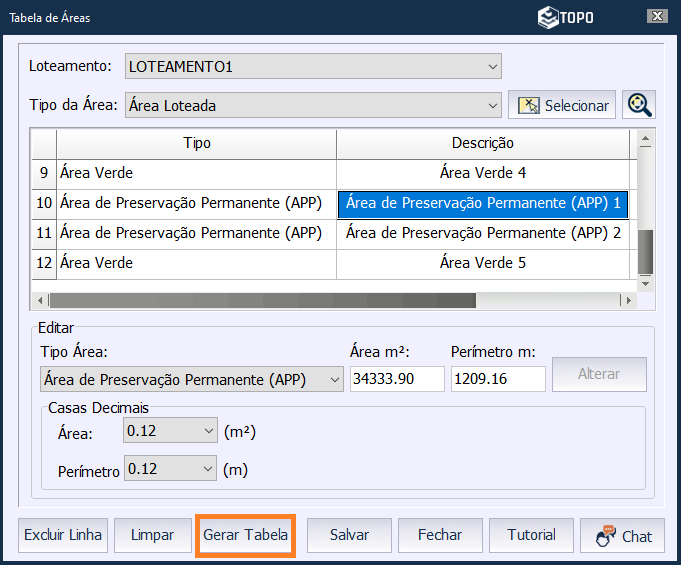

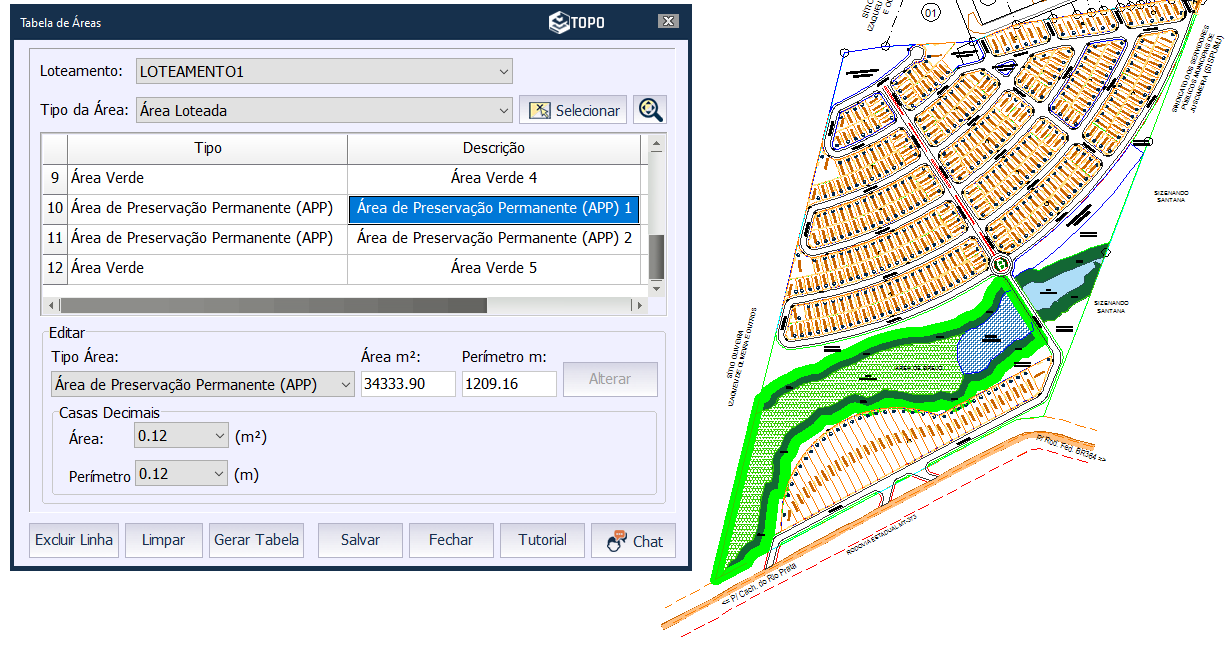

Escolha em qual projeto irá criar a tabela.
Escolha o tipo de área que irá trabalhar.
A primeira área que se sugere escolher, é a área loteada, que seria a área total do empreendimento.
Clique no botão do lado direito ao tipo de área, para selecionar as áreas.
Depois de selecionar, tecle ENTER. Voltará à janela da ferramenta.
Continue selecionando todas as áreas desejadas.

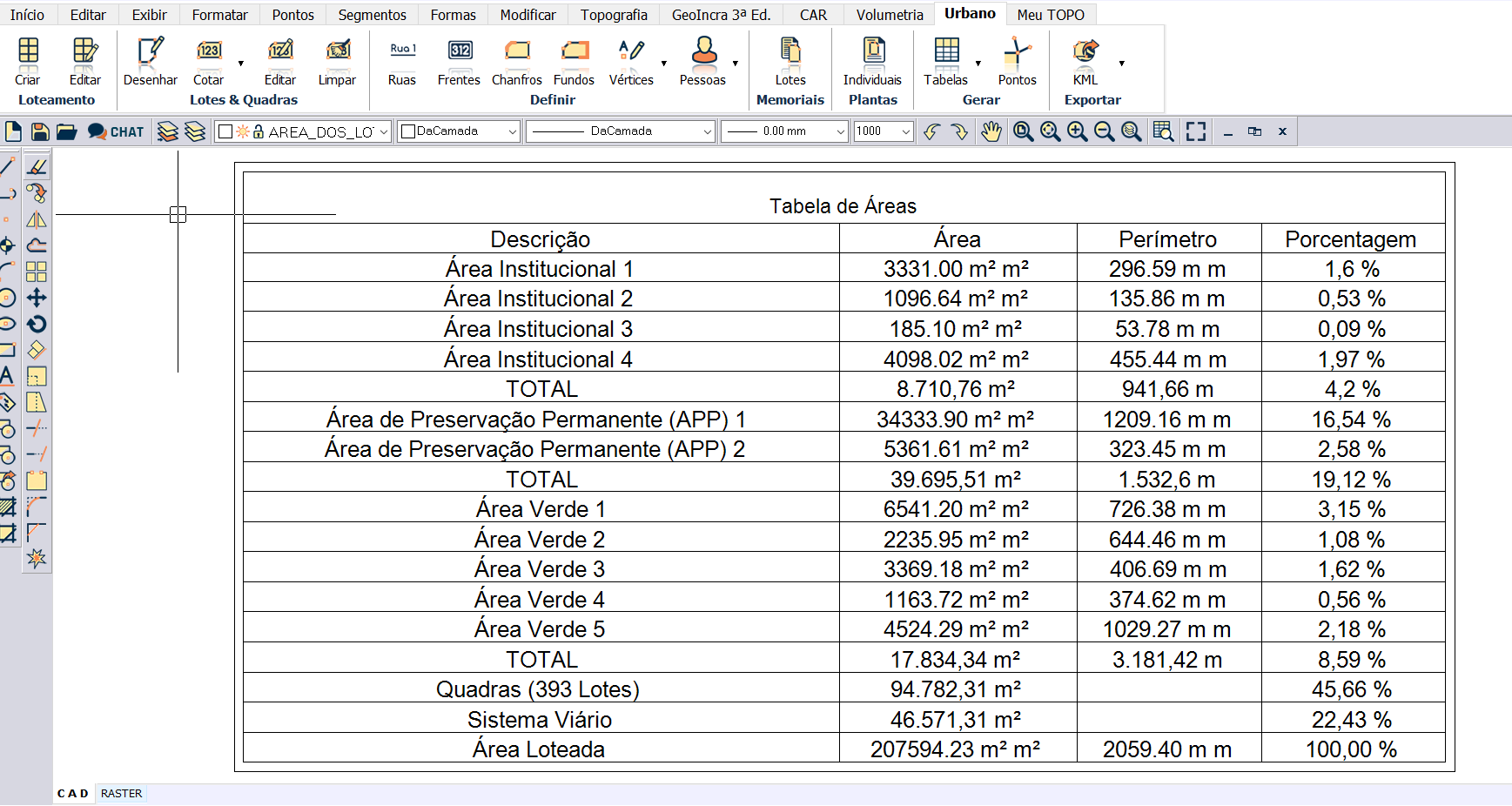

Clique em Gerar Tabela para criar a tabela e colocar no ambiente do Métrica TOPO CAD.
Clique em OK para inserir.
- Lotes e Quadras

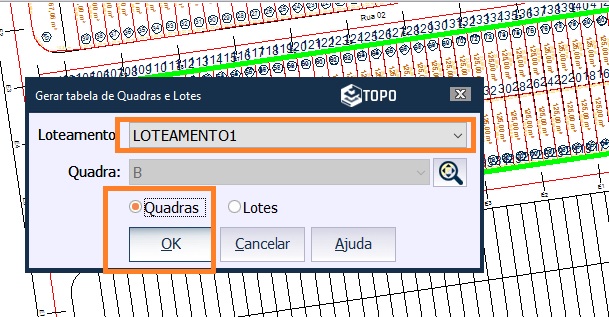

Em seguida selecione Quadra ou Lote dependendo da feição para a qual deseja fazer a tabela. Aqui vamos começar por Quadra.
O loteamento para o qual deseja realizar a operação aparece em destaque (linha verde). Clique em Ok e aparece a seguinte informação.

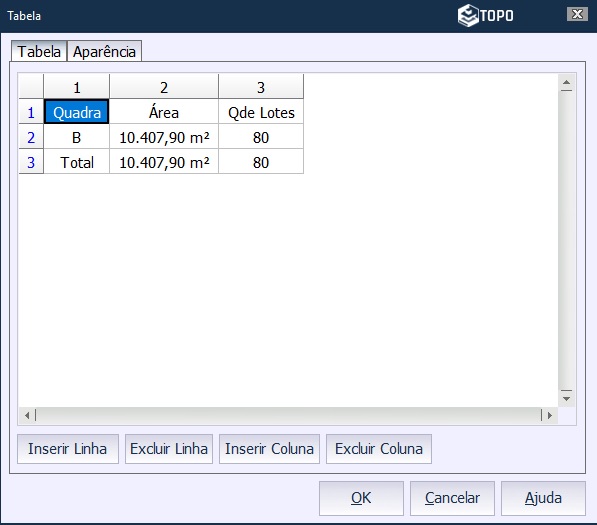

Note as informações a respeito das áreas. Depois clique em OK para selecionar o ponto de inserção da tabela em seu desenho.

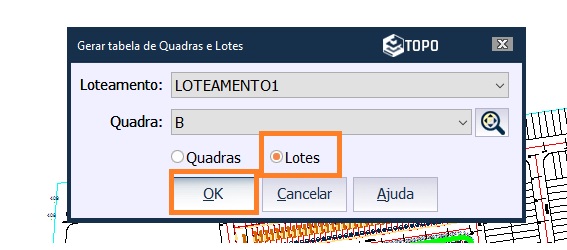

Agora vamos repetir o procedimento para os lotes. Vá em Gerar, Tabela e selecione Lotes.

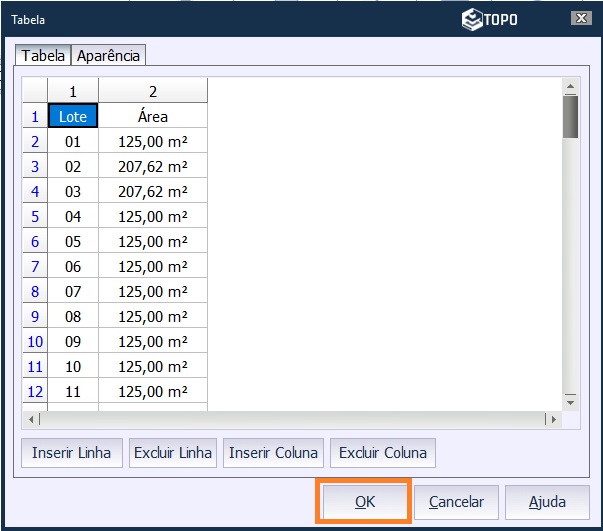

A seguir, visualize sua tabela.

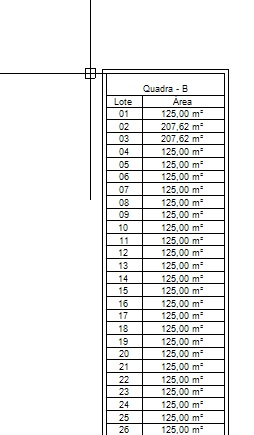

Depois, é só inserir a tabela no ponto que quiser em seu desenho.
- Relatório
Por último, com essa ferramenta é possível gerar um relatório completo de área de lotes e quadras.

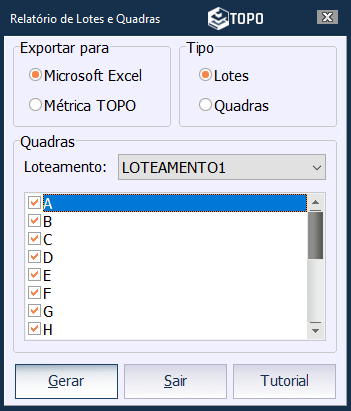

Ao ativar a ferramenta, irá abrir a janela para configurar o relatório.
Podemos exportar para Microsoft Excel ou Métrica TOPO. Além disso, podemos fazer filtro do tipo, somente lotes ou somente quadras, bem como o projeto de loteamento.
Selecione as quadras que deseja gerar o relatório e as deixe selecionadas.
Após configurar, clique Gerar.

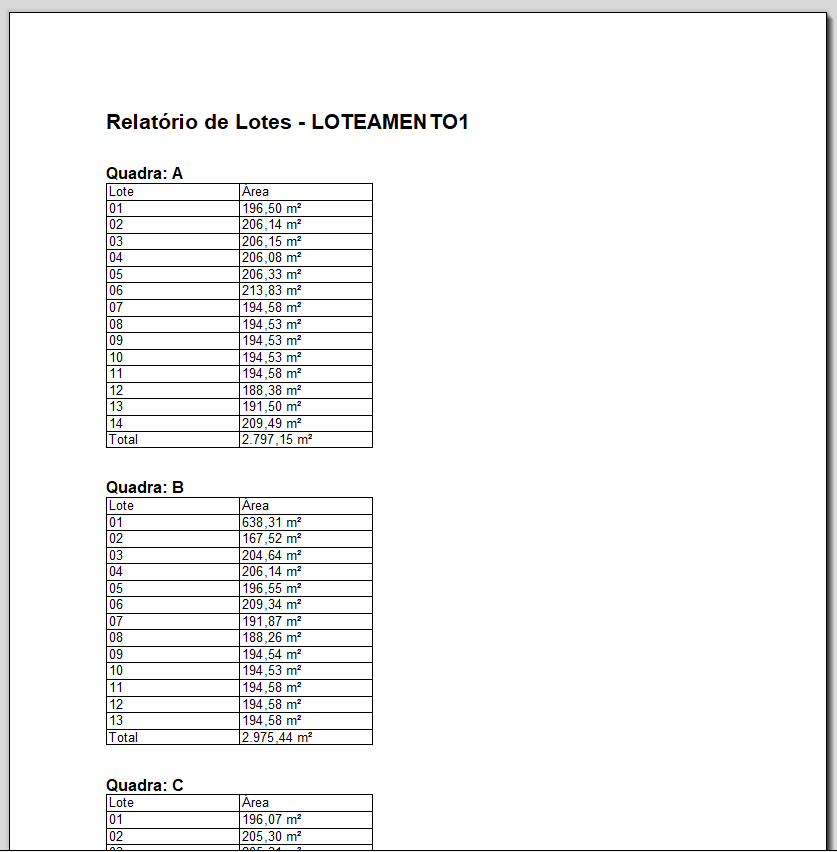

Se escolher opção Métrica TOPO, irá gerar e automaticamente será aberto na tela.

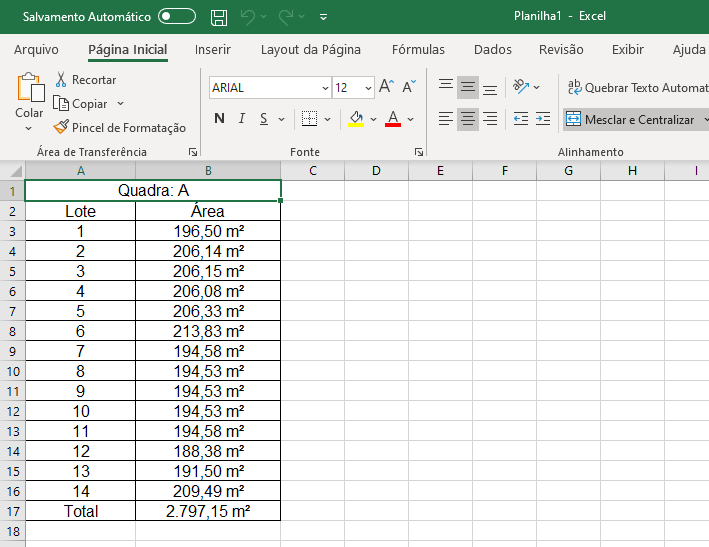

Caso tenha selecionado Microsoft Excel, irá gerar documento externo com cada aba será uma quadra do projeto de loteamento.
- Cotar Curvas
Ao clicar na ferramenta, irá solicitar para que selecione uma polilinha de interesse que contenha informação de curva circular para cotar.

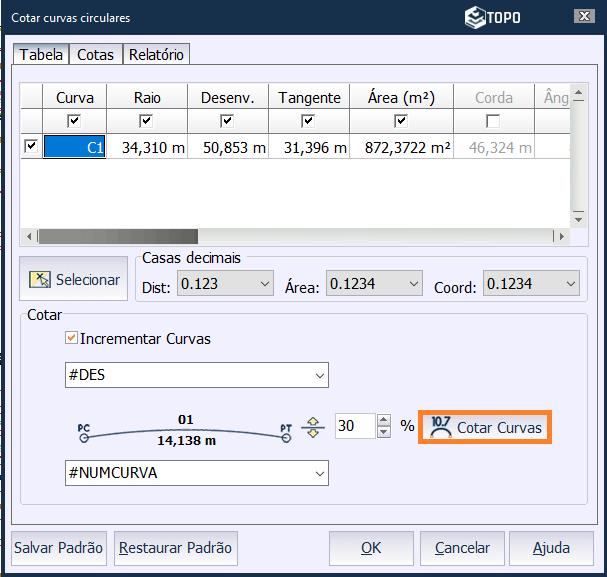

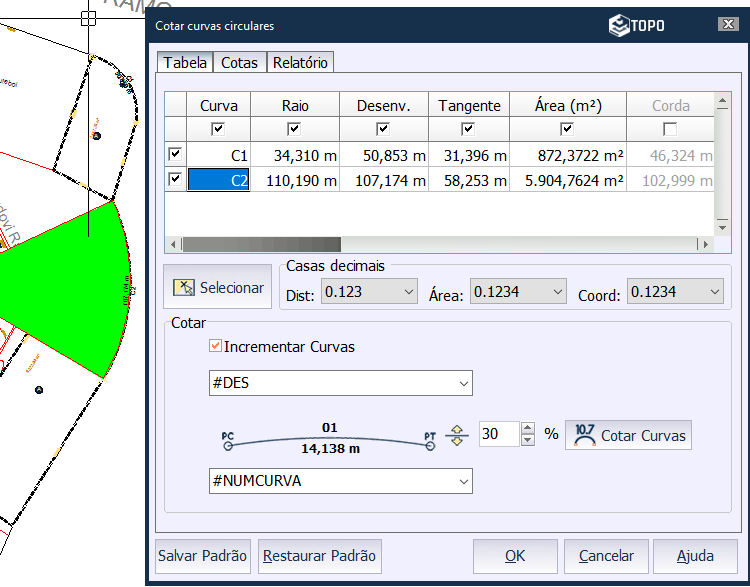

Após selecionar, uma nova janela abrirá com as possibilidades de configurações para cotar as curvas circulares.
Na aba Tabela, temos as informações do nome da curva, raio, desenvolvimento, tangente, área m² e abaixo configuração para cotar.
Como padrão, ao cotar a curva a informação de desenvolvimento e número da curva serão exibidos, para alterar, basta selecionar a caixa e escolher a opção necessária. Note que pode salvar padrão a sua configuração ou restaurar configuração de preferência.
Ao deixar a opção Incrementar Curvas secionada, será interessante para projetos de loteamentos onde cotamos de maneira sequencial as curvas circulares.
Após configurar casa decimal e porcentagem de espaçamento entre o texto da cota e a linha cotada, clique em COTAR CURVAS.

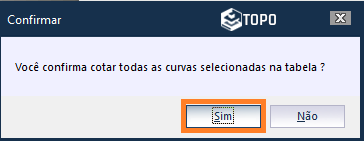

Ao aparecer a tela de confirmação, clique em SIM.

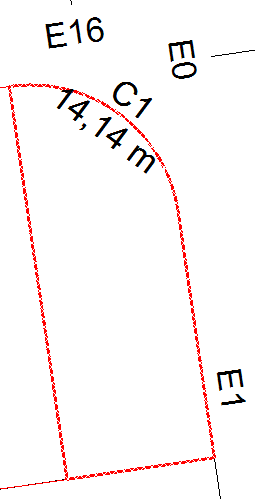

Pronto, a curva será cotada.
Note que podemos selecionar mais de uma polilinha para cotar, para isso, basta clicar em Selecionar.

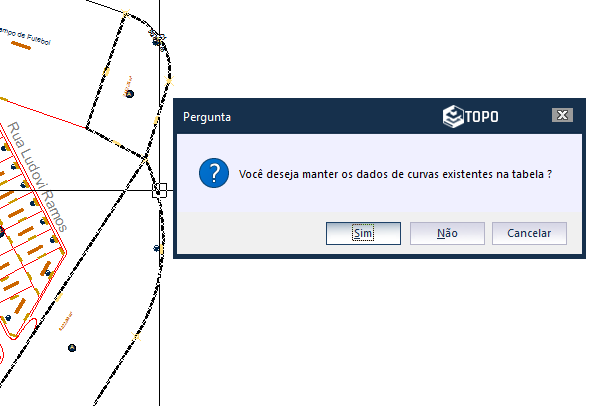

Irá perguntar se deseja manter os dados de curvas existentes na tabela, clique Sim.
Pronto!

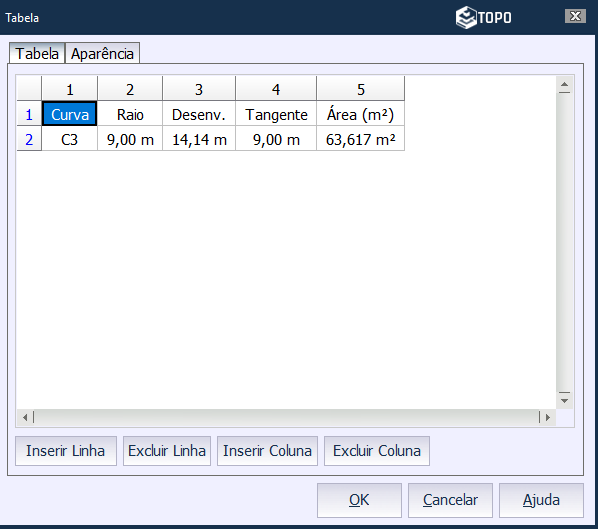

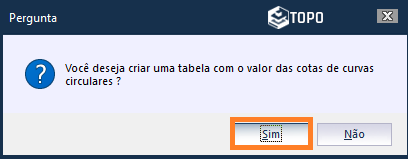

Ao clicar OK, ele irá perguntar se deseja criar uma tabela com o valor das cotas de curvas circulares, clique em SIM.

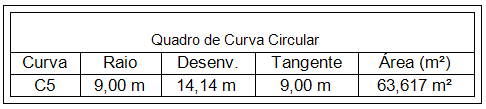

Pronto, a tabela será gerada.
Ao clicar OK, ele solicita na barra de comando ponto de inserção.
Clique na área gráfica do desenho e a tabela será transferida.

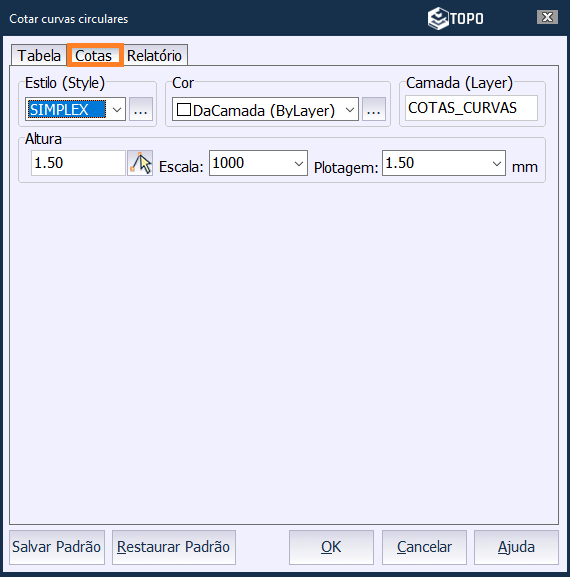

Na segunda aba Cotas, é possível configurar as preferências de fonte, tamanho e escala da plotagem das cotas das curvas, podendo salvar ou restaurar padrão.

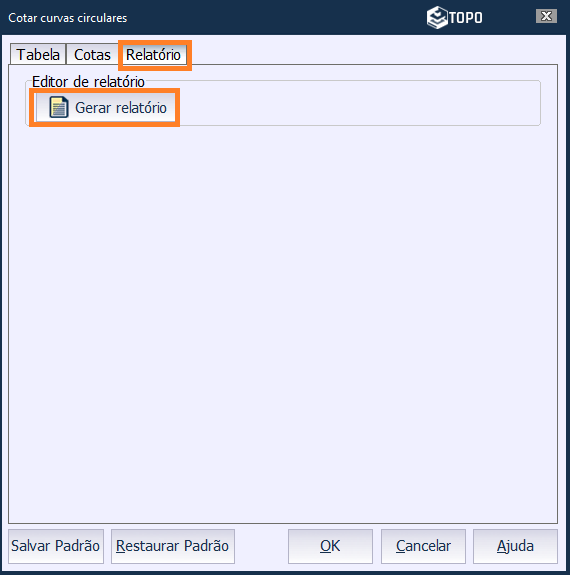

Na terceira aba Relatório, você pode gerar uma tabela com as informações das curvas cotadas, clique Gerar Relatório.

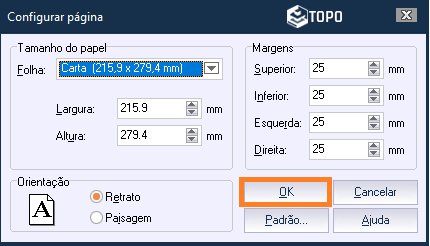

Ao clicar, irá aparecer a tela para configurar sua página, em seguida clique em OK.

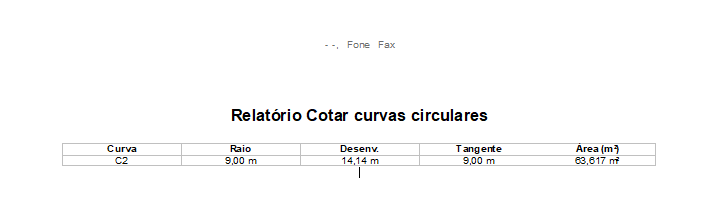

Pronto, o relatório será gerado, podendo salvar em word e realizar formatações necessárias.
Pronto!
BOM TRABALHO!
