Perfil: Editar

Neste tutorial iremos ver como editar um perfil depois de já o ter criado anteriormente.

Então, para começar, precisamos já ter um eixo com um perfil feito.

Vamos lá?!

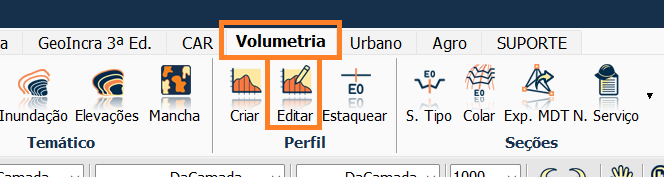

Vá na aba Volumetria, clique em Editar.

Agora, clique na polilinha que corresponde ao seu Eixo.

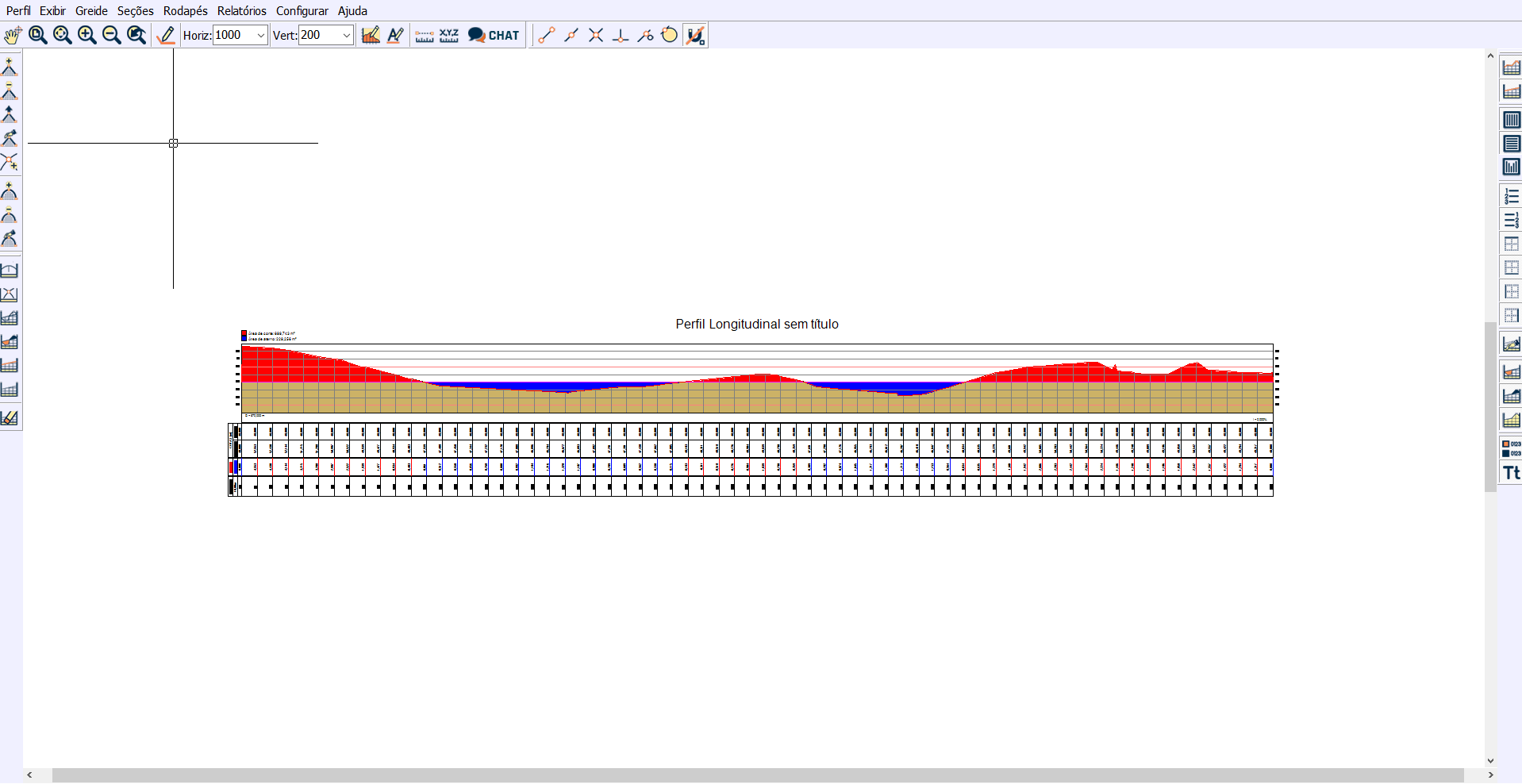

A janela de edição do perfil irá abrir.

Há muitas ferramentas de edição aqui. Vamos ver, de maneira rápida, o que cada aba possui. Começando pela aba Perfil.

Nessa aba podemos salvar nossas edições, colar no ambiente CAD, imprimir e exportar.

Aba Exibir:

Aqui encontramos algumas ferramentas que inclui Zoom, Pan, e dentro de Elementos do Perfil, temos as legendas, títulos, preenchimento de fundo, entre outros.

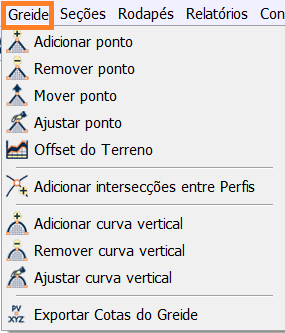

Aba Greide:

Aqui ficam as ferramentas para edição do greide. Quando precisamos ajustar o greide, temos que adicionar, remover, mover ou até ajustar o ponto. Também podemos fazer essas edições para curvas. E, por final, podemos exportar para nosso projeto, pontos com os vértices e cotas que compõem o greide.

Aba Seções:

Nesta aba temos todas as ferramentas para criação de seções. Desde sua criação, propriamente dita, até a aplicação delas ao longo do seu perfil.

Aba Rodapés:

Todas as informações sobre o perfil que podem aparecer no rodapé estão agrupadas nesta aba. Há informações de cotas, corte, aterro, estacas, entre outros.

Aba Relatórios:

Aqui você encontrará algumas opções de relatórios para extrais as informações do seu perfil para um arquivo em Word. São tabelas com os dados numéricos que podem ser utilizados em relatórios.

Aba Configurar:

Aqui podemos configurar o estilo de texto usado nos perfis, as cores de fundo, de preenchimento, o título do perfil, entre outros.

Bom trabalho!
